【Unity】TankBattle联机坦克大战（四）坦克的核心功能（上）

更新日期：2026年8月12日。 项目源码：获取源码。

索引

• 坦克的核心功能
• • 一、坦克类
  • 二、坦克基础属性
  • 三、坦克模板
  • • 1.玩家坦克
    • 2.敌人坦克
  • 四、更新坦克图形
  • 五、坦克诞生过程
  • • 1.诞生动画
    • 2.诞生计时
  • 六、坦克无敌效果
  • • 1.无敌帧
    • 2.无敌帧渲染画面
  • 七、坦克移动
  • • 1.对齐到网格
    • 2.设置坦克位置
    • 3.移动计算
    • 4.限制坦克超出地图
    • 5.碰撞地块检测

坦克的核心功能

本篇我们介绍坦克的核心功能实现，在上一篇的基础上，整个关卡地图已经创建完成，下一步便是创建坦克单位，实现游戏真正的核心玩法。

一、坦克类

定义坦克类TB_Tank，由于其需要进行帧同步，所以继承至我们前文中提到的LogicFrameBehaviour（支持逻辑帧更新的行为组件）：

/// <summary>
/// 坦克
/// </summary>
public class TB_Tank : LogicFrameBehaviour
{
public override void OnRenderFrame(float factor)
{
base.OnRenderFrame(factor);

//渲染帧更新，渲染相关的功能在此处理
}
public override void OnLogicFrame(int frameIndex)
{
base.OnLogicFrame(frameIndex);

//逻辑帧更新，游戏逻辑相关的功能在此处理
}
}

二、坦克基础属性

坦克类拥有如下基础属性：

/// <summary>
/// 是否已诞生
/// </summary>
public bool IsBirthed
{
get
{
return _isBirthed;
}
set
{
_isBirthed = value;
_isUpdateGraphic = true;
}
}
/// <summary>
/// 坦克阵营
/// </summary>
public TankCamp Camp
{
get
{
return _camp;
}
set
{
_camp = value;
_isUpdateGraphic = true;
}
}
/// <summary>
/// 玩家阵营身份（玩家阵营）
/// </summary>
public PlayerIdentity Identity
{
get
{
return _identity;
}
set
{
_identity = value;
_isUpdateGraphic = true;
}
}
/// <summary>
/// 朝向
/// </summary>
public Direction Dir
{
get
{
return _dir;
}
set
{
_dir = value;
switch (_dir)
{
case Direction.Up:
transform.localRotation = Quaternion.Euler(0, 0, 0);
break;
case Direction.Down:
transform.localRotation = Quaternion.Euler(0, 0, 180);
break;
case Direction.Left:
transform.localRotation = Quaternion.Euler(0, 0, 90);
break;
case Direction.Right:
transform.localRotation = Quaternion.Euler(0, 0, –90);
break;
}
}
}
/// <summary>
/// 在地图上的位置
/// </summary>
public Vector2Int Pos
{
get
{
return _pos;
}
private set
{
_pos = value;
Rect.anchoredPosition = _pos;
}
}
/// <summary>
/// 星级（0-3）
/// </summary>
[PropertyDisplay("星级")]
public int Star
{
get
{
return _star;
}
set
{
_star = Mathf.Clamp(value, 0, 3);
_isUpdateGraphic = true;
}
}
/// <summary>
/// 敌人坦克类型（敌人阵营）（1-4）
/// </summary>
[PropertyDisplay("敌人坦克类型（敌人阵营）")]
public int EnemyType
{
get
{
return _enemyType;
}
set
{
_enemyType = Mathf.Clamp(value, 1, 4);
_isUpdateGraphic = true;
}
}
/// <summary>
/// 携带道具数量（敌人阵营）
/// </summary>
[PropertyDisplay("携带道具数量（敌人阵营）")]
public int ItemCount
{
get
{
return _itemCount;
}
set
{
_itemCount = value;
_isUpdateGraphic = true;
}
}
/// <summary>
/// 移动速度
/// </summary>
[PropertyDisplay("移动速度")]
public int Speed { get; set; } = 0;
/// <summary>
/// 坦克携带的分数（敌人阵营）
/// </summary>
public int Score { get; set; } = 0;

三、坦克模板

坦克依旧使用Image组件绘制，在坦克模板中，预制了所有类型的坦克图像：

名称中Player代表玩家，Enemy代表敌人，P1代表玩家1，P2代表玩家2，Star代表星级，Red代表携带道具的红坦克。

/// <summary>
/// 坦克
/// </summary>
public class TB_Tank : LogicFrameBehaviour
{
[SerializeField, ReadOnly, Drawer("图片")] private Sprite Player_P1_Star0_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P1_Star0_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P1_Star1_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P1_Star1_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P1_Star2_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P1_Star2_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P1_Star3_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P1_Star3_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P2_Star0_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P2_Star0_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P2_Star1_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P2_Star1_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P2_Star2_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P2_Star2_Piece2;
[SerializeField, ReadOnly] private Sprite Player_P2_Star3_Piece1;
[SerializeField, ReadOnly] private Sprite Player_P2_Star3_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_1_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_1_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_1_Red_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_1_Red_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_2_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_2_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_2_Red_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_2_Red_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_3_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_3_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_3_Red_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_3_Red_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star0_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star0_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star1_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star1_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star2_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_4_Star2_Piece2;
[SerializeField, ReadOnly] private Sprite Enemy_4_Red_Piece1;
[SerializeField, ReadOnly] private Sprite Enemy_4_Red_Piece2;
}

1.玩家坦克

玩家1坦克（0-3星）：

玩家2坦克（0-3星）：

玩家坦克（0星）：低移速，低射速，0护盾。 玩家坦克（1星）：低移速，高射速，0护盾。 玩家坦克（2星）：低移速，高射速，0护盾，可双发子弹。 玩家坦克（3星）：低移速，高射速，1护盾，可双发子弹，可破坏钢板。

2.敌人坦克

敌人坦克1：

敌人坦克2：

敌人坦克3：

敌人坦克4（0-3星）：

敌人坦克1（0星）：低移速，低射速，每多携带一个道具就多一个护盾。 敌人坦克2（0星）：高移速，低射速，每多携带一个道具就多一个护盾。 敌人坦克3（0星）：低移速，高射速，每多携带一个道具就多一个护盾。 敌人坦克4（0-3星）：低移速，高射速，每多携带一个道具就多一个护盾，每多一个星级就多一个护盾。

四、更新坦克图形

在坦克的基础属性中我们可以看到，很多属性的改变都将触发图形脏状态，在下一渲染帧便会自动更新图形（根据坦克的类型、星级等更新指定的图形）：

public override void OnRenderFrame(float factor)
{
base.OnRenderFrame(factor);

if (_isUpdateGraphic)
{
_isUpdateGraphic = false;
UpdateGraphic();
}
}

/// <summary>
/// 更新坦克图形
/// </summary>
private void UpdateGraphic()
{
_birthLightRoot.gameObject.SetActive(false);
_playerRoot.gameObject.SetActive(false);
_enemyRoot.gameObject.SetActive(false);

if (IsBirthed)
{
if (Camp == TankCamp.Player)
{
_playerRoot.gameObject.SetActive(true);
if (Identity == PlayerIdentity.P1)
{
switch (Star)
{
case 0:
_playerImage1.sprite = Player_P1_Star0_Piece1;
_playerImage2.sprite = Player_P1_Star0_Piece2;
_playerRoot.sizeDelta = new Vector2(–6, –6);
break;
case 1:
_playerImage1.sprite = Player_P1_Star1_Piece1;
_playerImage2.sprite = Player_P1_Star1_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
case 2:
_playerImage1.sprite = Player_P1_Star2_Piece1;
_playerImage2.sprite = Player_P1_Star2_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
case 3:
_playerImage1.sprite = Player_P1_Star3_Piece1;
_playerImage2.sprite = Player_P1_Star3_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
}
}
else
{
switch (Star)
{
case 0:
_playerImage1.sprite = Player_P2_Star0_Piece1;
_playerImage2.sprite = Player_P2_Star0_Piece2;
_playerRoot.sizeDelta = new Vector2(–6, –6);
break;
case 1:
_playerImage1.sprite = Player_P2_Star1_Piece1;
_playerImage2.sprite = Player_P2_Star1_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
case 2:
_playerImage1.sprite = Player_P2_Star2_Piece1;
_playerImage2.sprite = Player_P2_Star2_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
case 3:
_playerImage1.sprite = Player_P2_Star3_Piece1;
_playerImage2.sprite = Player_P2_Star3_Piece2;
_playerRoot.sizeDelta = new Vector2(0, 0);
break;
}
}
}
else
{
_enemyRoot.gameObject.SetActive(true);
switch (EnemyType)
{
case 1:
_enemyRoot.sizeDelta = new Vector2(0, 0);
if (ItemCount > 0)
{
_enemyImage1.sprite = Enemy_1_Red_Piece1;
_enemyImage2.sprite = Enemy_1_Red_Piece2;
}
else
{
_enemyImage1.sprite = Enemy_1_Piece1;
_enemyImage2.sprite = Enemy_1_Piece2;
}
break;
case 2:
_enemyRoot.sizeDelta = new Vector2(0, 0);
if (ItemCount > 0)
{
_enemyImage1.sprite = Enemy_2_Red_Piece1;
_enemyImage2.sprite = Enemy_2_Red_Piece2;
}
else
{
_enemyImage1.sprite = Enemy_2_Piece1;
_enemyImage2.sprite = Enemy_2_Piece2;
}
break;
case 3:
_enemyRoot.sizeDelta = new Vector2(0, 0);
if (ItemCount > 0)
{
_enemyImage1.sprite = Enemy_3_Red_Piece1;
_enemyImage2.sprite = Enemy_3_Red_Piece2;
}
else
{
_enemyImage1.sprite = Enemy_3_Piece1;
_enemyImage2.sprite = Enemy_3_Piece2;
}
break;
case 4:
_enemyRoot.sizeDelta = new Vector2(0, 0);
if (ItemCount > 0)
{
_enemyImage1.sprite = Enemy_4_Red_Piece1;
_enemyImage2.sprite = Enemy_4_Red_Piece2;
}
else
{
switch (Star)
{
case 0:
_enemyImage1.sprite = Enemy_4_Star0_Piece1;
_enemyImage2.sprite = Enemy_4_Star0_Piece2;
break;
case 1:
_enemyImage1.sprite = Enemy_4_Star1_Piece1;
_enemyImage2.sprite = Enemy_4_Star1_Piece2;
break;
case 2:
case 3:
_enemyImage1.sprite = Enemy_4_Star2_Piece1;
_enemyImage2.sprite = Enemy_4_Star2_Piece2;
break;
}
}
break;
}
}
}
else
{
_birthLightRoot.gameObject.SetActive(true);
}
}

IsBirthed表示坦克是否已诞生完毕，未诞生时代表处于正在诞生的过程。

五、坦克诞生过程

1.诞生动画

每一个坦克实例在创建之初，都会有一个短暂的诞生过程，其类似一个四芒星闪烁动画：

当其处于诞生中时，会循环播放这个动画（pingpong形式）：

//诞生动画图像
private List<Image> _birthImages = new List<Image>();
private bool _isBirthed = false;
private float _birthTimer = 0;
private int _birthLightIndex = 0;
private int _birthLightDir = 1;

public override void OnRenderFrame(float factor)
{
base.OnRenderFrame(factor);

UpdateBirthAnimation();
}
/// <summary>
/// 更新坦克诞生动画
/// </summary>
private void UpdateBirthAnimation()
{
if (!IsBirthed)
{
_birthTimer += Time.deltaTime;
if (_birthTimer >= _animationInterval)
{
_birthTimer -= _animationInterval;

_birthImages[_birthLightIndex].gameObject.SetActive(false);
_birthLightIndex += _birthLightDir;
if (_birthLightDir == 1)
{
if (_birthLightIndex >= _birthImages.Count)
{
_birthLightIndex = _birthImages.Count – 1;
_birthLightDir = –1;
_birthLightIndex += _birthLightDir;
}
}
else
{
if (_birthLightIndex < 0)
{
_birthLightIndex = 0;
_birthLightDir = 1;
_birthLightIndex += _birthLightDir;
}
}
_birthImages[_birthLightIndex].gameObject.SetActive(true);
}
}
}

2.诞生计时

诞生过程持续1秒，因为属于游戏玩法逻辑，所以其需要在逻辑帧循环中进行计时：

//诞生帧计时器
private int _birthNumber = 0;

public override void OnLogicFrame(int frameIndex)
{
base.OnLogicFrame(frameIndex);

if (!IsBirthed)
{
//诞生中（每一帧加1）
_birthNumber += 1;
//当大于等于游戏逻辑帧率（LogicFPS = 30），也即是时间流逝了1秒
if (_birthNumber >= LogicFPS)
{
//诞生完毕
IsBirthed = true;
//玩家坦克赋予2秒无敌
if (Camp == TankCamp.Player)
{
InvincibleFrame = LogicFPS * 2;
}
}
}
else
{
//诞生后……
}
}

六、坦克无敌效果

玩家坦克在诞生后会赋予2秒无敌效果，还有在拾取钢盔道具后，也能获得一定时长的无敌效果。

1.无敌帧

定义一个无敌帧属性：

/// <summary>
/// 当前的无敌帧（大于0则表示处于无敌状态中）
/// </summary>
public int InvincibleFrame
{
get
{
return _invincibleFrame;
}
set
{
_invincibleFrame = value;
_isUpdateGraphic = true;
}
}

该无敌帧会在逻辑帧循环中持续衰减：

public override void OnLogicFrame(int frameIndex)
{
base.OnLogicFrame(frameIndex);

if (InvincibleFrame > 0)
{
InvincibleFrame -= 1;
}
}

2.无敌帧渲染画面

回到更新坦克图形的方法中，判断当无敌帧>0时，便启用无敌的渲染画面：

/// <summary>
/// 更新坦克图形
/// </summary>
private void UpdateGraphic()
{
//……

_invincibleRoot.gameObject.SetActive(InvincibleFrame > 0);
}

其渲染图像也即是在坦克的图像上覆盖了一层波动的白色条纹：

七、坦克移动

坦克移动时会碰到地块，砖墙、钢板等地块会阻碍坦克的移动，由于我们不能使用碰撞检测来实现（物理效果在不同的设备上会有不确定性，使用碰撞盒的触发器检测也不行，因为其也是基于float运算的），那么我们只能自己实现简单的碰撞检测。

1.对齐到网格

首先，坦克基于当前的朝向进行转向时（比如上下转左右朝向），需要对齐到网格，何为对齐到网格呢？

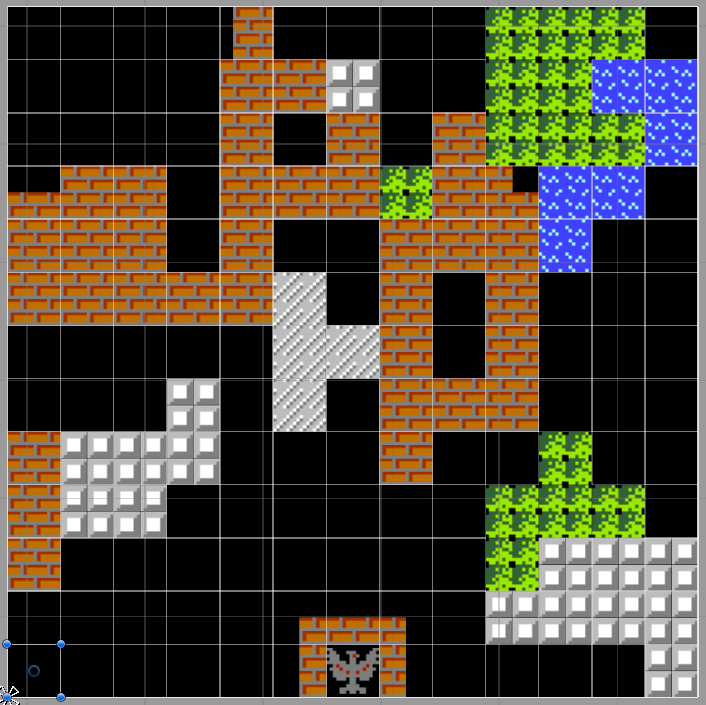

我们先来看整个关卡地图，被划分为了13*13个地块（也即是格子）：

坦克在某一横向、纵向道路上移动时，自身相对该行道路的位置只能有两种情况：

• 1.完全处于道路中间；
• 2.处于道路两边。

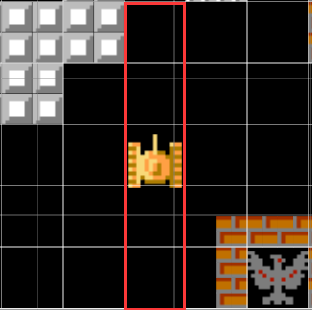

完全处于道路中间的情况（红框标记的道路）：

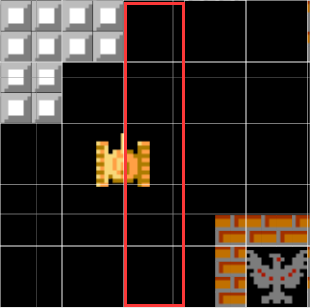

处于道路两边的情况，左右两边同理（红框标记的道路）：

所以我们只需要在坦克转向时，且是从横向转纵向，或纵向转横向时，才需要进行对齐到网格的操作。

/// <summary>
/// 将坦克位置水平对齐到网格（以地图、坦克尺寸的一半为单位）
/// </summary>
/// <param name="pos">原位置</param>
private Vector2Int AlignToGridHorizontal(Vector2Int pos)
{
int y = pos.y;
if (Dir == Direction.Up)
{
int remnantY = y % BlockSizeHalf;
y -= remnantY;
}
else if (Dir == Direction.Down)
{
int remnantY = y % BlockSizeHalf;
if (remnantY > 0)
{
y += (BlockSizeHalf – remnantY);
}
}
return new Vector2Int(pos.x, y);
}
/// <summary>
/// 将坦克位置垂直对齐到网格（以地图、坦克尺寸的一半为单位）
/// </summary>
/// <param name="pos">原位置</param>
private Vector2Int AlignToGridVertical(Vector2Int pos)
{
int x = pos.x;
if (Dir == Direction.Right)
{
int remnantX = x % BlockSizeHalf;
x -= remnantX;
}
else if (Dir == Direction.Left)
{
int remnantX = x % BlockSizeHalf;
if (remnantX > 0)
{
x += (BlockSizeHalf – remnantX);
}
}
return new Vector2Int(x, pos.y);
}

在移动前，判断是否触发了转向，再进行对齐操作：

/// <summary>
/// 移动
/// </summary>
/// <param name="direction">移动方向</param>
public void Move(Direction direction)
{
//还未诞生完毕，无法控制移动
if (!IsBirthed)
return;

//坦克原本为上下朝向
if (Dir == Direction.Up || Dir == Direction.Down)
{
//更改为左右朝向
if (direction == Direction.Left || direction == Direction.Right)
{
//坦克水平转向，位置对齐到网格
SetPos(AlignToGridHorizontal(RealPos));
}
}
//坦克原本为左右朝向
else if (Dir == Direction.Left || Dir == Direction.Right)
{
//更改为上下朝向
if (direction == Direction.Up || direction == Direction.Down)
{
//坦克垂直转向，位置对齐到网格
SetPos(AlignToGridVertical(RealPos));
}
}
}

2.设置坦克位置

设置坦克位置并非单纯的设置Pos即可：

/// <summary>
/// 在地图上的位置
/// </summary>
public Vector2Int Pos
{
get
{
return _pos;
}
private set
{
_pos = value;
Rect.anchoredPosition = _pos;
}
}

Pos代表的是坦克渲染图形在地图上的位置（也即是渲染位置），其不能直接参与游戏逻辑计算，仅做渲染显示。

那么我们必须再定义一个真实的坦克位置属性RealPos，主要用于逻辑计算，而LastPos用于记录上一帧的位置，以便于渲染位置在两帧间插值实现平滑效果：

/// <summary>
/// 当前移动帧的上一次记录位置
/// </summary>
public Vector2Int LastPos { get; private set; }
/// <summary>
/// 当前移动帧的真实位置
/// </summary>
public Vector2Int RealPos { get; private set; }

立即设置坦克位置的方法（该方法用于需要立即设置坦克位置的情况，比如坦克生成后，对齐到网格后）：

/// <summary>
/// 设置坦克的位置
/// </summary>
public void SetPos(Vector2Int pos)
{
//同步设置真实位置及渲染位置
Pos = LastPos = RealPos = pos;
}

3.移动计算

移动计算时，便针对真实位置RealPos进行计算：

/// <summary>
/// 是否正在移动中
/// </summary>
public bool IsMoving { get; private set; } = false;

/// <summary>
/// 移动
/// </summary>
/// <param name="direction">移动方向</param>
public void Move(Direction direction)
{
if (!IsBirthed)
return;

//对齐到网格……

//记录当前移动帧真实位置
IsMoving = true;
Dir = direction;
LastPos = RealPos;
//根据坦克朝向，移动真实位置
switch (Dir)
{
case Direction.Up:
RealPos += new Vector2Int(0, Speed);
break;
case Direction.Down:
RealPos += new Vector2Int(0, –Speed);
break;
case Direction.Left:
RealPos += new Vector2Int(–Speed, 0);
break;
case Direction.Right:
RealPos += new Vector2Int(Speed, 0);
break;
}
}

4.限制坦克超出地图

经过移动计算后，新的坦克真实位置需要限制在地图范围内：

/// <summary>
/// 限制位置在地图范围内
/// </summary>
private Vector2Int LimitPosInMap(Vector2Int pos)
{
pos.x = Math.Clamp(pos.x, BlockSizeHalf, MapSize – BlockSizeHalf);
pos.y = Math.Clamp(pos.y, BlockSizeHalf, MapSize – BlockSizeHalf);
return pos;
}

5.碰撞地块检测

内容接下篇：【Unity】TankBattle联机坦克大战（五）坦克的核心功能（下）。
