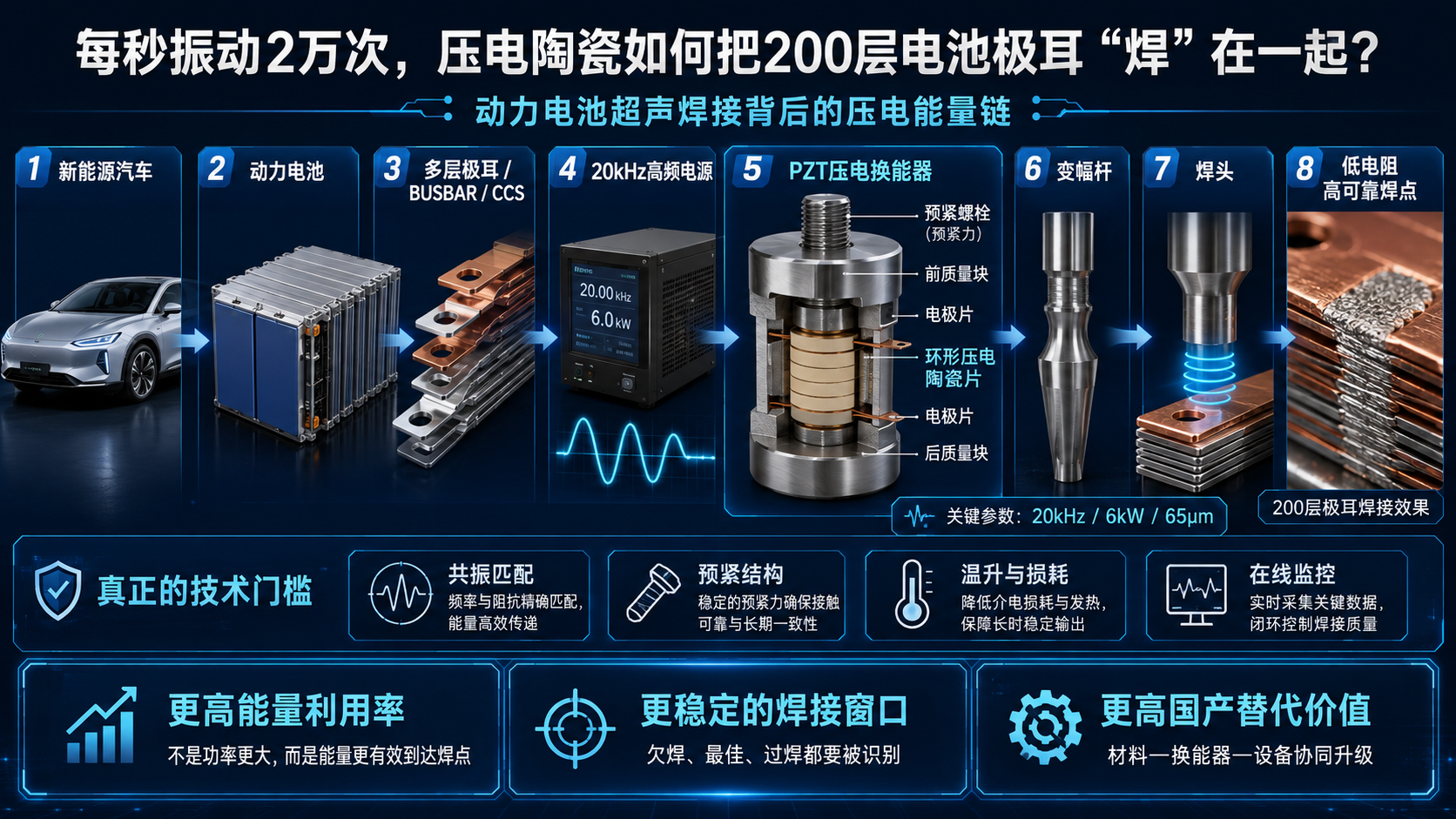

《每秒振动2万次，压电陶瓷如何把200层电池极耳“焊”在一起？》

——从共振失谐、预紧力到过焊识别，拆解高功率超声换能器的工程门槛

一台面向动力电池极耳的超声焊机，公开参数可能写着20kHz、5—7kW额定功率、6kW换能器功率、最高4100N焊接压力和不超过65μm的振幅。20kHz意味着焊头每秒往复振动约2万次，但这些数字只说明设备“能够输出多大”，并不能证明能量已经稳定、有效地进入焊接界面。(SBT)

高功率超声焊接真正困难的，不是让压电陶瓷振起来，而是同时控制三件事：

让换能器处于正确的共振状态；让机械能沿着正确路径到达焊点；在接头达到最大强度时及时停止。

这也是高端超声焊机与普通振动设备之间真正的技术分界线。

一、20kHz只是名义频率，设备必须实时寻找“真正的共振点”

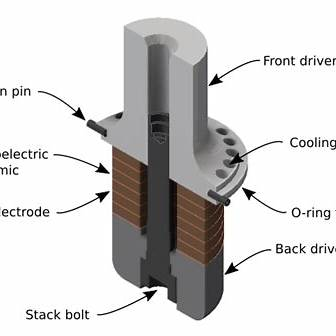

高功率超声换能器通常采用夹心式Langevin结构，由前质量块、环形压电陶瓷、电极片、后质量块和中央预紧螺栓组成。压电陶瓷把交变电场转换为纵向机械振动，换能器再与变幅杆、焊头共同形成完整的机械共振系统。(MDPI)

问题在于，设备标称20kHz，不代表实际运行时永远只需要输出一个固定的20kHz信号。通过电阻抗曲线，可以识别换能器的谐振频率和反谐振频率；两者之间的关系还反映了机电耦合状态。靠近串联谐振点时，系统阻抗下降、电流上升，更有利于把电能转换为机械振动，但电源、匹配网络和换能器必须协同设计。(MDPI)

真正进入焊接时，焊头温度、螺栓预紧状态、极耳层数、材料厚度和负载刚度都会改变系统的等效质量与刚度，进而推动共振点漂移。于是，高端发生器不能只输出固定频率，而需要根据电压、电流、相位和阻抗变化持续追踪工作点。

所谓频率跟踪，本质上是在不断回答一个问题：当前这套“换能器—变幅杆—焊头—工件”系统，最有效的振动频率到底在哪里？

二、设备输出6kW，不代表6kW全部到达焊点

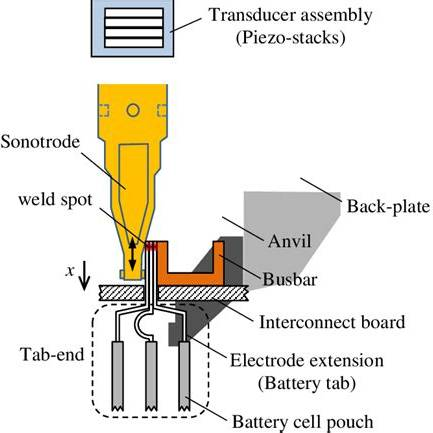

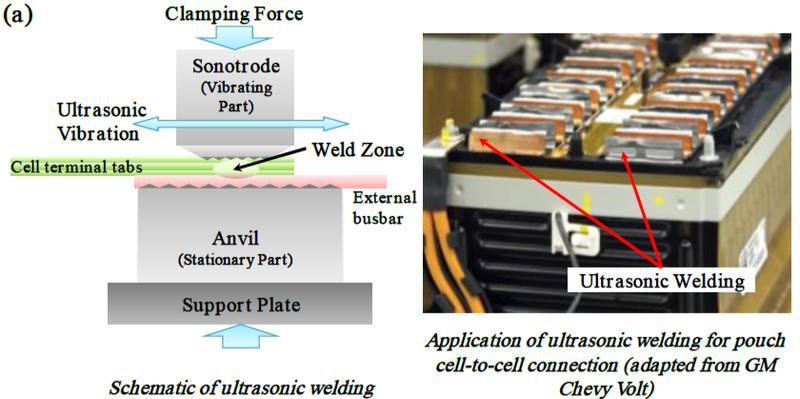

超声能量从换能器出发后，要依次经过变幅杆、焊头、上层箔材、层间界面和下模。任何结构变形、连接松动和非目标振动，都会消耗一部分能量。

针对电池极耳超声焊接的研究发现，铜连接片自身的弯曲振动可能造成明显的振动能量损失。换句话说，如果工件、夹具或焊头发生不希望出现的弯曲，即使设备显示的功率相同，真正作用在层间界面上的有效能量也可能不同。(科学直通车)

这解释了一个常见现象：相同的焊接时间、压力和设定振幅，换一套极耳尺寸、叠层方式或夹具结构，焊点质量仍可能明显变化。原因不是设备参数“失效”，而是声学负载和能量传递路径已经改变。

因此，高端超声焊接系统不能只看发生器功率，还要关注：

焊头实际振幅有没有达到设定值；
工件是否出现弯曲或打滑；
下模是否吸收了过多振动；
变幅杆和焊头是否引入杂散模态；
能量是否集中在目标焊接区域。

设备额定功率决定能力上限，声学结构决定这部分能力最终能用上多少。

三、预紧力不是“拧紧螺栓”，而是在寿命与振幅之间找平衡

压电陶瓷的抗压能力明显强于抗拉能力。高频振动过程中，如果陶瓷反复承受拉应力，容易出现微裂纹甚至失效，因此Langevin换能器通常通过中央螺栓对陶瓷环施加轴向预紧，使其尽量保持在压缩状态。(MDPI)

但预紧力并不是越大越好。研究指出，预紧必须足以防止螺纹和接触界面在高振幅下松动，但预紧过高又会限制换能器可实现的最大振动幅度，并改变谐振特性。(MDPI)

这意味着装配环节必须同时控制螺栓扭矩、陶瓷端面平整度、电极片厚度、质量块接触状态和受力均匀性。如果陶瓷端面存在微小翘曲，轴向总预紧力看似正常，局部却可能出现很高的应力集中。

对陶瓷供应商而言，只提供外径、内径和厚度公差远远不够。高功率换能器还会关注：

端面平行度、表面质量、电容量配组、损耗一致性以及受压后的谐振变化。

四、高机械品质因数并不等于“永不发热”

功率超声通常采用硬性PZT材料。与强调大应变输出的软性PZT相比，硬性材料一般具有更高的机械品质因数Qm、更低的电损耗和更强的高功率稳定性，因此适合长期在共振附近运行。(Piceramic)

但低损耗不等于没有损耗。介电损耗、机械内耗、陶瓷与电极界面损耗、螺纹连接摩擦以及金属结构内耗，最终都会转化为热量。温度上升后，材料参数和系统共振点又会继续变化，形成“温升—失谐—效率下降—进一步温升”的风险链条。

所以，评价一批高功率压电陶瓷不能只测常温静态电容量。更有价值的验证应当包括：

谐振与反谐振频率；
机械品质因数与有效耦合系数；
高场驱动下的损耗和温升；
预紧状态下的阻抗变化；
连续运行后的频率漂移；
多片配组后的动态一致性。

真正危险的不是某一片陶瓷参数略低，而是同一换能器中的多片陶瓷发热和受力不均，导致局部先进入失效状态。

五、焊点强度不是一直随能量增加，过了最佳点反而会下降

超声焊接存在明显的工艺窗口。振幅或焊接时间不足时，界面氧化层和污染层没有被充分破坏，真实金属接触面积有限，容易形成欠焊；随着能量继续输入，界面塑性变形和连接面积增加，接头强度逐步提高。

但能量并不是越多越好。针对超声金属焊接过程的振动监测研究，将焊接过程划分为多个阶段：从初始滑移、表层破坏、热软化和接头形成，逐步进入最大焊接面积阶段；继续输入能量后则可能进入过焊阶段，接头因疲劳和过度变形而出现强度下降。(科学直通车)

另一项电池焊接研究也指出，增加振幅通常会提高界面摩擦功和接头强度，但超过一定范围后，箔材会承受过高的交变应力，尤其在焊头、工件和下模之间出现相对滑动时，更容易发生破损。(科学直通车)

这说明焊机真正要控制的，不是一个固定的“焊接能量值”，而是判断接头此刻处于哪个形成阶段。

欠焊时需要继续输入，达到最大强度时需要停止，再继续振动就可能从焊接变成破坏。

六、在线监控正在把“抽检焊点”变成“监控每一个焊接周期”

传统质量管理往往在焊接完成后进行拉力测试、截面分析或电阻检测，但破坏性抽检无法覆盖产线上的每一个焊点。高速生产一旦出现焊头磨损、油污、少层或参数漂移，就可能在抽检发现前产生批量损失。

现在的在线监控系统开始同步采集功率、振幅、位移、时间和结构振动等动态信号，再通过统计模型或算法识别虚焊、过焊、层数异常、焊头磨损、附件异常和油污。骄成超声公开的Smart2000系统已将这些异常识别纳入动力电池极耳焊接监控，其独立在线监控设备可适配不低于15 PPM的生产节拍。(SBT)

学术研究也在尝试通过焊头和下模的振动变化识别焊接阶段，或者融合多种传感器数据，直接预测接头质量。相关研究显示，焊头与下模振动在焊接形成和过焊阶段会呈现不同变化，因此振动信号有机会成为实时停止控制的依据。(科学直通车)

这也重新定义了压电换能器的角色：

它既是焊接能量的输出端，也是设备状态变化最早发生的地方。

频率、阻抗、相位和温升出现异常，往往意味着换能器、焊头、负载或焊接界面已经发生变化。

七、200层焊接能力背后，不是单一陶瓷参数的胜利

骄成超声2025年年报披露，其一体式楔杆技术在使用相同发生器和换能器的情况下，可将极耳焊接能力由传统结构的约80层提高到150层，采用双超声系统时可达到200层；同时，焊接参数的功率波动由约±10%降低到±5%。(巨潮资讯)

这个案例非常有价值，因为它证明了一个容易被忽视的事实：

提升焊接能力，并不一定只靠提高换能器功率。

在发生器和换能器不变的情况下，通过楔杆结构、声学工具设计、结构刚度、自动化控制和系统仿真，同样可以显著提高有效能量利用率和输出稳定性。换句话说，压电陶瓷决定能量转换基础，但最终焊接多少层，还取决于整套声学系统怎样使用这部分能量。

这也是国产替代进一步深入后必须面对的竞争：从“做出一台焊机”，走向“理解能量为什么损失、频率为什么漂移、焊点为什么波动”。

结语

20kHz、6kW和65μm只是设备规格表上的数字。真正决定一台动力电池超声焊机水平的，是它能否在负载变化和连续生产中，始终让换能器工作在合适状态，并把机械能稳定传递到每一层金属界面。

高功率压电陶瓷的技术门槛，也不只是压电常数高不高，而是：

损耗能否控制、参数能否配组、预紧后是否稳定、温升后是否漂移、千万次振动后能否保持一致。

未来压电陶瓷企业想进入高端工业超声市场，需要从材料供应继续向阻抗分析、器件配组、预紧换能器设计和热负载验证延伸。客户最终购买的不是一组能够振动的陶瓷片，而是一套能够让每一个焊点稳定形成的能量转换能力。
