FPGA原型验证：流片前的“数字孪生”

一、引言

芯片流片的成本有多高？对于7nm及以下的先进工艺，单次流片费用可达数千万美元，加上错失的市场窗口期，总损失可能高达数亿美元。在如此高昂的代价面前，任何设计缺陷都可能导致灾难性的后果。

FPGA原型验证正是在这种背景下成为芯片设计流程中不可或缺的一环。它通过将设计代码（RTL）移植到现场可编程门阵列（FPGA）上来验证ASIC的功能，主要目的是为了模拟芯片的功能和应用环境，以验证芯片整体功能，并提供片上软件开发环境。

如果说软件仿真是在“图纸上检查设计”，那么FPGA原型验证就是在“搭建一个1:1的功能模型”来实地测试——它比流片便宜得多，比仿真快得多。

二、为什么需要FPGA原型验证？

验证工作贯穿整个芯片设计流程，从芯片需求定义、功能设计开发到物理实现制造，每个环节都需要进行大量验证。据统计，在当前SoC研发项目中，仿真和功能验证的时间占到了整个项目的70%以上。在如此漫长的验证周期中，纯粹的软件仿真已难以满足日益紧迫的项目进度要求。

FPGA原型验证的核心价值体现在三个方面：

第一，在流片之前尽可能还原芯片真实使用场景，确保功能模块的可靠性和稳定性，评估其性能。与软件仿真相比，原型验证的速度快数千至数百万倍。

第二，大幅缩短产品上市时间。现代化芯片普遍承载着一个甚至多个运行软件的CPU、GPU，软件开发复杂度越来越高。FPGA原型验证让软件工程师能够在芯片投片之前就并行开展软件开发，加快产品推向市场的速度。

第三，降低开发成本。在原型验证阶段修改代码相对容易，可以节省大量成本。一次成功的原型验证，可能挽救数百万乃至数千万美元的流片投入。

三、发展历程：从“自己动手”到企业级平台

FPGA原型验证的发展经历了三个主要阶段。

第一阶段（2000年之前）：自己动手（RYO） 。芯片设计团队意识到了原型验证的优势，开始自己制作FPGA开发板。通常这样的开发板只能搭载不超过4颗FPGA，如果需要多板级联只能依赖工程师的个人技术水平。设计分割（Partition）只能手动完成，需要具有丰富经验的研发者才能提高成功率。

第二阶段（2000年后）：商用现货（COTS） 。专门研发和提供商用原型验证平台的公司开始出现。2000年，瑞典公司Hardi Electronics推出了基于FPGA的原型系统HAPS。2003年，林俊雄先生创立了思尔芯（S2C），专注于原型验证解决方案。这些商用平台配套了相应的软件和接口方案，让芯片设计公司不再需要从零搭建验证环境。

第三阶段（近年）：企业级云方案。随着芯片规模持续扩大，原型验证平台开始向企业级、云化方向演进。现代平台支持多用户并行远程访问，容量可达数百颗FPGA、上百亿门级规模。

在产业整合方面，2008年Synopsys以2.27亿美元收购了Synplicity（HAPS的母公司），正式进入原型验证市场。此后，各大EDA厂商通过并购纷纷建立起自己的原型验证产品线，形成了今天Synopsys、Cadence、Siemens EDA和思尔芯等厂商共同竞争的格局。

四、FPGA原型验证的工作原理

FPGA原型验证的工作流程大致可分为以下几个步骤。

FPGA选型：需综合考虑容量（逻辑容量、存储容量、DSP单元等）、内置IP（时钟、存储控制、CPU等硬核）、接口（普通接口与专用高速接口）以及运行速度。

原型板构建：可以选择自行设计PCB板，也可以购买商用现货原型板。需考虑信号完整性、电源、时钟、可扩展性等因素。

RTL移植：将ASIC设计代码转换并装入FPGA。由于FPGA与ASIC在物理结构上存在差异（如时钟门控、高扇出网络、多端口存储器等），这一步骤需要专门的编译工具进行处理。

调试启动：在FPGA上启动原型并验证功能正确性。

软硬件协同运行：载入软件并与硬件协同运行，进行系统级验证。

对于超大规模设计（超过2000万等效ASIC门），单片FPGA往往容纳不下，需要将设计分割（Partition） 到多颗FPGA中。传统的分割依赖工程师的经验和直觉，耗时且容易出错。现代商用平台已发展出自动化分割技术，可在RTL级别或网表级别自动完成设计分割。

五、与其他验证方法的对比

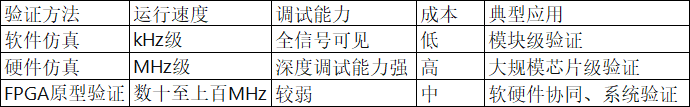

在芯片前端设计的功能验证阶段，主要有三种方法：软件仿真、硬件仿真和FPGA原型验证。

软件仿真操作简便、成本低，但速度较慢（通常在kHz级别），适合小型设计和模块级验证。仿真可以很容易地将RTL编译为可执行模型，并具有全信号可观测性。

硬件仿真（Emulation） 容量大、扩展性好、调试能力强，适合大型设计的模块级、芯片级和系统级验证。其运行速度可达MHz级别，但设备成本高、体积庞大。

FPGA原型验证运行速度最快，通常可达数十MHz甚至上百MHz，接近真实芯片的工作频率。与硬件仿真相比，原型验证成本更低、速度更快。其局限性在于调试能力相对较弱——内部信号不可见，调试需要重新编译探针。

这三种方法并非相互替代，而是互补使用。一个成熟的验证策略通常会结合三者：先用软件仿真进行快速迭代，再用硬件仿真进行深度调试，最后用FPGA原型验证进行高速系统验证和软件开发。

六、主要应用场景

FPGA原型验证在芯片开发的多个环节发挥着关键作用。

软硬件协同开发是FPGA原型验证最不可替代的应用场景。原型系统就像一个流片前的“数字孪生”，运行速度快到足以启动固件和操作系统，并运行真实的软件工作负载。软件团队可以在芯片回片前数月就开始驱动和应用的开发。

系统级验证允许将原型连接到真实外设（HDMI、USB、PCIe等），以接近实时的速度运行真实场景。例如，可以连接真实的传感器、摄像头和以太网流量来验证整个系统的功能。

IP验证与演示IP厂商可以将IP移植到原型验证平台上进行实时演示或跑分，让下游客户“眼见为实”。对于RISC-V这类指令集可自定义的架构，原型验证平台更是各家厂商展示和验证其差异化IP的必要载体。

功耗与性能评估通过在原型上运行真实工作负载，可以进行早期的功耗和性能分析。

七、面临的挑战

尽管FPGA原型验证优势明显，但在实际应用中仍面临诸多挑战。

容量限制是首要挑战。对于超大规模SoC设计，单片FPGA无法容纳，必须进行多FPGA分割。分割引入了芯片设计中原本不存在的问题——对I/O的需求激增，需要复杂的互联拓扑结构设计。

调试困难是另一大痛点。在FPGA上做全面的查错定位需要预埋信号，一旦出现问题就“傻眼”。不过，现代仪器化技术已经取得了显著进步，传统调试开销已从大约30%降低到5%左右。事务级查错方式也在逐步替代传统的信号级查错手段。

ASIC到FPGA的映射差异也需要专门处理。为ASIC编写的RTL并不能直接映射到FPGA——时钟门控、高扇出网络、多端口存储器等都需要进行转换。FPGA的存储资源是固定的，将所有不同存储区域、FIFO和缓存映射到FPGA中需要额外的工作。

八、未来趋势

随着AI、5G、自动驾驶等应用的不断涌现，芯片功能复杂度呈指数级增长。FPGA原型验证作为唯一可承载高频验证的硬件平台，其重要性将持续提升。

AI驱动的验证自动化正在成为重要趋势。AI技术被用于RTL代码理解、测试平台生成、子系统集成以及FPGA移植流程的自动化。AI驱动的资源估算和自适应分割技术也在不断提升原型验证的效率。

原型验证与硬件仿真的融合正在加速。两者已不再孤立，共同归入硬件辅助验证（HAV）范畴。EDA厂商正在推动“同一台机器，既能当高可见性仿真器，又能当高性能原型机”的愿景。

云化部署让原型验证资源可以远程共享。企业级原型验证系统支持多用户并行远程访问，提供了虚拟接口和虚拟实验室测试设备。国内已有厂商推出了FPGA验证仿真云系统，单机架可实现32颗FPGA组网，达到超过20亿逻辑门容量。

九、总结

从1990年代工程师在木板上手工搭建电路，到今天企业级、云化的原型验证平台，FPGA原型验证走过了三十余年的发展历程。它从一种“自己动手”的临时方案，演变成了芯片设计流程中不可或缺的标准化工具。

FPGA原型验证的核心价值在于速度——它让工程师在流片前就能以接近真实芯片的速度运行设计、启动操作系统、验证软件。虽然它在调试能力上不如硬件仿真，在便利性上不如软件仿真，但在“高速系统验证”和“软硬件协同开发”这两个维度上，FPGA原型验证拥有无可替代的优势。

正如一位技术评论者所言，FPGA原型验证系统本质上就是芯片设计在流片前的“数字孪生”。这个“数字孪生”让设计团队能够在投入数千万美元流片之前，就充分验证芯片的功能、性能和软件生态——而这，正是现代芯片开发中“一次流片成功”的关键保障。
