STM32F407 时钟系统超详解

STM32 所有外设、总线、内核、定时器、串口、ADC、DMA、系统延时全部依赖时钟驱动。时钟是单片机运行的根基，时钟配置错误会出现：串口乱码、定时器定时不准、ADC采样漂移、HAL_Delay 延时错误、低功耗降不下电流、芯片死机、USB无法识别等疑难问题。

整体唯一信号流向：时钟源 → PLL锁相环倍频 → SYSCLK系统内核时钟 → AHB预分频 → HCLK总线时钟 → APB1/APB2预分频 → PCLK外设时钟 → 外设时钟门控 → 外设工作

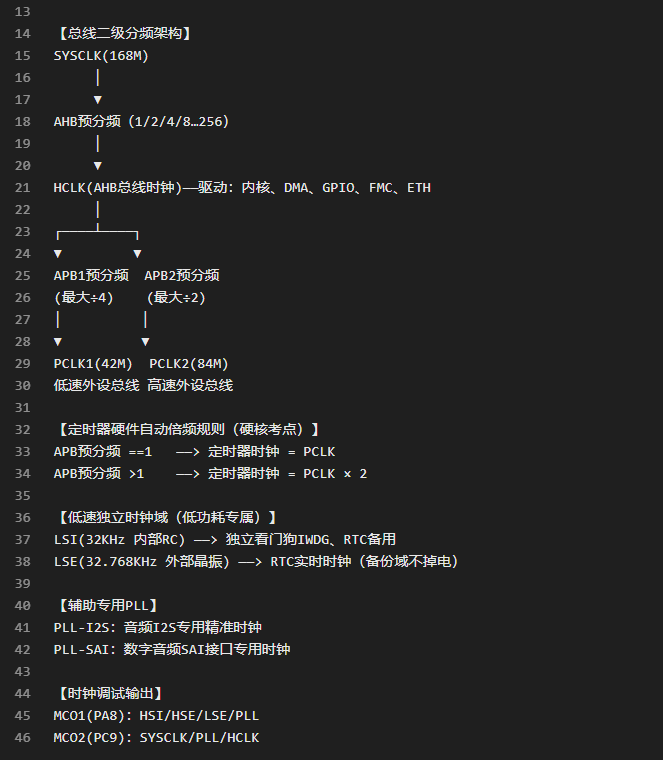

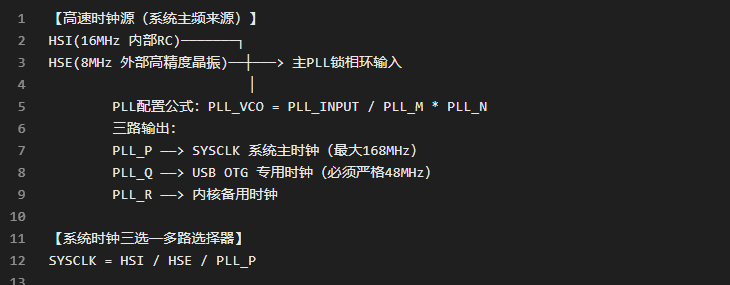

一、STM32F407 完整官方时钟树

二、五大时钟源 深度详解（区别+用途+优缺点）

1. HSI 高速内部时钟（High Speed Internal）

• 参数：片内RC振荡器，固定 16MHz，无需外部硬件

• 上电默认状态：芯片复位后默认以HSI作为系统时钟运行

• 优点：无需外设、上电即启、不会不起振

• 致命缺点：精度差、温漂大、电压波动影响大，误差可达百分之几

• 适用场景：调试、故障降级、简单裸机项目；禁止量产产品做主时钟

2. HSE 高速外部时钟（High Speed External）

• 参数：外接石英晶振，常用 8MHz、25MHz

• 两种工作模式：

  • 1）晶振模式：无源晶振+匹配电容，最常用

  • 2）旁路模式：外部有源时钟输入

• 优点：精度极高、稳定性强、温漂极小

• 量产地位：所有正式产品PLL唯一指定输入源

• 经典坑点：硬件晶振/电容异常时，代码卡死在等待 HSE_RDY 标志位

3. PLL 锁相环（核心倍频电路）

重点：PLL不是振荡器，不会产生时钟，仅做分频+倍频提升主频

输入源二选一：HSI / HSE（工程一律选HSE）

主 PLL 内部参数：

• PLL_M：输入分频，推荐输出 1M 给 VCO；
• PLL_N：VCO 倍频，VCO 输出必须 100MHz‑432MHz硬件硬性约束；
• PLL_P：输出分频，给到 SYSCLK，最大输出 168M；
• PLL_Q：输出给 USB OTG，必须输出 48M，USB 才能工作。

PLL硬性硬件约束（必考，不可违反）

• VCO中间频率必须：100MHz ~ 432MHz

• PLL_P输出最大主频：168MHz

• PLL_Q输出必须严格 48MHz，否则USB彻底失效

标准计算公式（F4经典168M配置）

HSE=8MHz，PLL_M=8，PLL_N=336，PLL_P=2，PLL_Q=7

VCO = 8M / 8 × 336 = 336MHz（合法区间）

SYSCLK = 336M / 2 = 168MHz

USB时钟 = 336M / 7 = 48MHz

4. LSI 低速内部RC（Low Speed Internal）

• 频率：约32KHz，精度极差、漂移严重

• 唯一刚需用途：独立看门狗 IWDG 只能使用LSI

• 辅助用途：RTC备用时钟（不推荐）

• 特性：主时钟崩溃、休眠模式下依旧独立运行

5. LSE 低速外部晶振（Low Speed External）

• 频率：精准 32.768KHz（2的15次方）

• 核心优势：15次二分频精准输出 1Hz，计时绝对精准

• 供电特性：属于备份域，主电源断电，纽扣电池可继续维持运行

• 量产规范：所有带RTC计时产品必须使用LSE，严禁LSI

三、三级总线时钟 完整解析（SYSCLK/HCLK/PCLK1/PCLK2）

1. 四大总线时钟定义

• SYSCLK：系统内核时钟，CPU运行主频，最大168MHz

• HCLK(AHB)：高级总线时钟，供给内核、DMA、GPIO、FMC、ETH

• PCLK1(APB1)：低速外设时钟，最大42MHz，挂载：TIM2-7、USART2/3、I2C、CAN、SPI2/3

• PCLK2(APB2)：高速外设时钟，最大84MHz，挂载：TIM1/8、USART1、SPI1、ADC、EXTI

2. 定时器双倍频终极原理（面试高频重难点）

STM32 硬件原生机制，所有APB总线定时器通用，很多人定时不准的根本原因：

• 当 APB预分频 = 1（不分频）：定时器工作时钟 = PCLK

• 当 APB预分频 > 1（分频）：定时器工作时钟 = PCLK × 2

标准工程实战计算

SYSCLK=168M，AHB=1分频，APB1=4分频，APB2=2分频

PCLK1=42M → 分频>1 → APB1定时器时钟 = 84M

PCLK2=84M → 分频>1 → APB2定时器时钟 = 168M

设计目的：APB总线限速保证外设稳定，定时器性能更强，硬件倍频压榨最大性能。

四、外设时钟门控机制（必懂低功耗基础）

STM32 出厂默认：所有外设时钟全部关闭。

为极致低功耗设计：外设不工作时关闭时钟，内部电路停止翻转，杜绝无效功耗。

核心规则：不开启RCC时钟，外设寄存器读写无效，外设彻底不工作。

代码块：

        // 开启外设时钟

        __HAL_RCC_GPIOA_CLK_ENABLE();

        __HAL_RCC_USART1_CLK_ENABLE();

        // 关闭外设时钟（低功耗必备）

        __HAL_RCC_USART1_CLK_DISABLE();

五、普通工作模式 标准时钟配置完整流程（HAL库官方流程）

上电后 SystemClock_Config() 严格执行如下顺序，顺序不可颠倒：

六、低功耗模式 时钟系统最全详解

STM32F4 三大低功耗模式，核心区别就是时钟域的关闭程度，休眠功耗完全由时钟控制。

1. Sleep 睡眠模式（最弱低功耗）

• 时钟状态：SYSCLK、HSE、PLL、总线时钟全部正常运行

• 硬件状态：CPU内核停止，外设、DMA、定时器正常工作

• 特点：功耗降低有限，几乎不用做电池产品

2. Stop 停止模式（工业低功耗主流）

• 硬件自动关闭：HSE、PLL 彻底停止振荡

• 可配置保留：HSI 可选择开启/关闭（开启唤醒快、功耗高；关闭功耗极低）

• 永久运行：LSE/LSI 低速时钟域不受影响

• 存储器状态：SRAM、寄存器数据全部保留不丢失

• 唤醒机制：外部中断 / RTC闹钟唤醒，唤醒后继续执行代码，不复位

Stop模式 完整标准时钟配置流程（量产可用）

① 初始化阶段（仅上电执行一次）

② 业务工作阶段

HSE+PLL全开，168M主频运行，正常采集、通信、上报

③ 进入休眠前（关键：降功耗核心步骤）

④ 唤醒后时钟恢复流程

唤醒瞬间状态：SYSCLK=HSI(16M)，HSE/PLL关闭，SysTick失效

3. Standby 待机模式（最低功耗）

• 时钟状态：所有高速时钟全部断电（HSE/HSI/PLL彻底关闭）

• 仅存时钟：备份域 LSE/LSI、RTC、IWDG

• 存储器状态：SRAM、寄存器数据全部丢失

• 唤醒效果：等价硬件复位，程序从头执行main

无需手动关闭时钟，进入Standby硬件自动切断所有高速时钟域。

七、时钟系统 全套踩坑总结

八、面试高频必背问答（精炼标准答案）

Q1：PLL的VCO为什么必须限制100~432MHz？

A：VCO是压控振荡器，超出区间会导致时钟抖动、锁相不稳定、芯片工作异常，是硬件电气特性硬性约束。

Q2：APB分频大于1，定时器为什么×2倍频？

A：总线为了稳定性限制最高频率，定时器性能更强，硬件自动倍频，最大化定时器工作主频。

Q3：Stop模式唤醒后系统时钟是什么？

A：默认HSI 16MHz，HSE/PLL关闭，必须手动重新配置RCC恢复168M主频。

Q4：为什么外设时钟默认关闭？

A：低功耗设计，闲置外设关闭时钟停止电平翻转，降低静态功耗。

Q5：Stop和Standby时钟核心区别？

A：Stop保留SRAM/寄存器，仅关闭高速时钟，唤醒续跑；Standby全部高速时钟断电，数据丢失，唤醒复位。

Q6：低功耗设备RTC必须用什么时钟？

A：必须LSE 32.768K外部晶振，精度高、可备份域不掉电，LSI误差极大无法量产。
