嵌入式常见通信协议对比：UART、SPI、I2C、CAN 如何选择？

一、前言

做嵌入式开发，本质就是操控外设、传输数据、设备交互。而所有外设交互，都离不开通信协议。

日常开发中最常用的四种通信协议：UART、I2C、SPI、CAN，基本覆盖了95%以上的嵌入式场景，包括传感器采集、屏幕驱动、Flash读写、设备组网、电机通信、串口调试等。

很多新手最大的问题是：只会配置代码，不懂底层差异。

比如：传感器明明可以用I2C，为什么有的必须用SPI？串口为什么容易乱码？I2C挂载多设备为什么容易卡死？工业设备为什么优先用CAN？

如果分不清四种协议的速度、接线、拓扑、可靠性、适用场景，做项目时只会盲目照搬例程，一旦遇到干扰、丢包、通信异常、设备兼容问题，完全无从排查。

本文用接地气、工程化的角度，详细拆解四种通信协议的硬件接线、通信原理、协议规则、优缺点、典型用法、避坑点，最后给出清晰的选型逻辑，看完彻底搞懂嵌入式外设通信。

二、先搞懂：通信协议的核心评判维度

我们评判一个通信协议好不好、适不适合项目，主要看5个维度，后面所有对比都围绕这几点展开：

• 接线数量：占用引脚多少，布线是否方便

• 通信速度：低速传感器 / 高速大数据传输

• 设备拓扑：一对一、一对多、多主多从

• 可靠性：是否抗干扰、是否校验、是否容错

• 适用场景：板内短距离 / 板外长线 / 工业环境

三、UART 串口通信：最基础的调试与人机通信

3.1 协议基本介绍

UART（通用异步收发传输器）是嵌入式最简单、最通用、最无门槛的通信方式。我们日常的打印调试、蓝牙模块、WiFi模块、GPS、串口屏，基本全部基于UART。

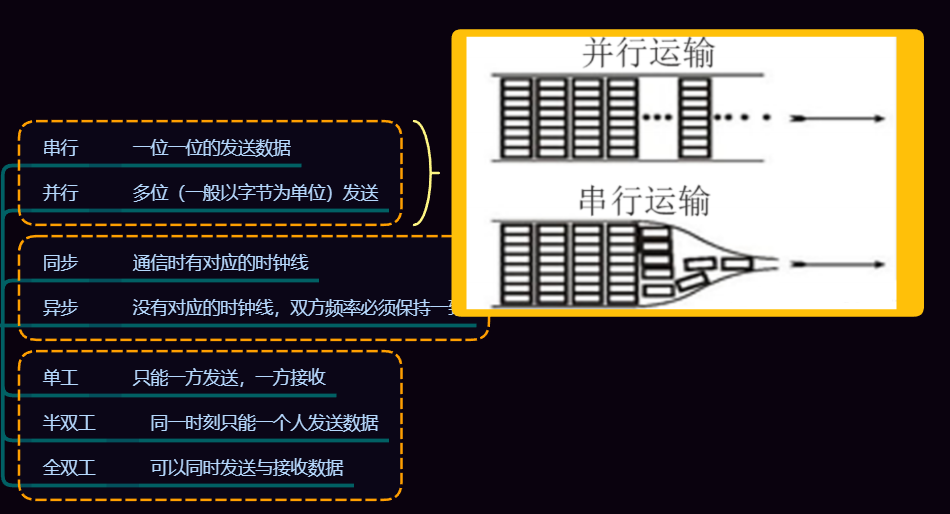

UART属于异步串行通信，没有时钟线，收发双方依靠提前约定好的波特率同步数据。

3.2 硬件接线方式

标准只需两根线：

• TX：发送端

• RX：接收端

• GND：共地（必须！很多通信异常都是因为没共地）

接线规则：交叉连接，A-TX接B-RX，A-RX接B-TX。

3.3 数据帧协议格式

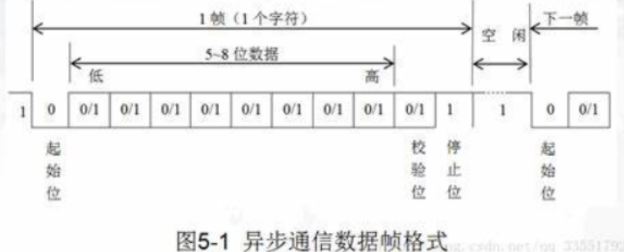

UART 一帧数据结构固定：起始位 + 数据位 + 校验位 + 停止位

• 起始位：1位，拉低电平，通知对方准备接收

• 数据位：8位（最常用），真正的有效数据

• 校验位：无校验/奇校验/偶校验，用于简单检错

• 停止位：1位，拉高电平，表示一帧结束

收发双方必须严格一致：波特率、数据位、校验位、停止位，任意不匹配直接乱码。

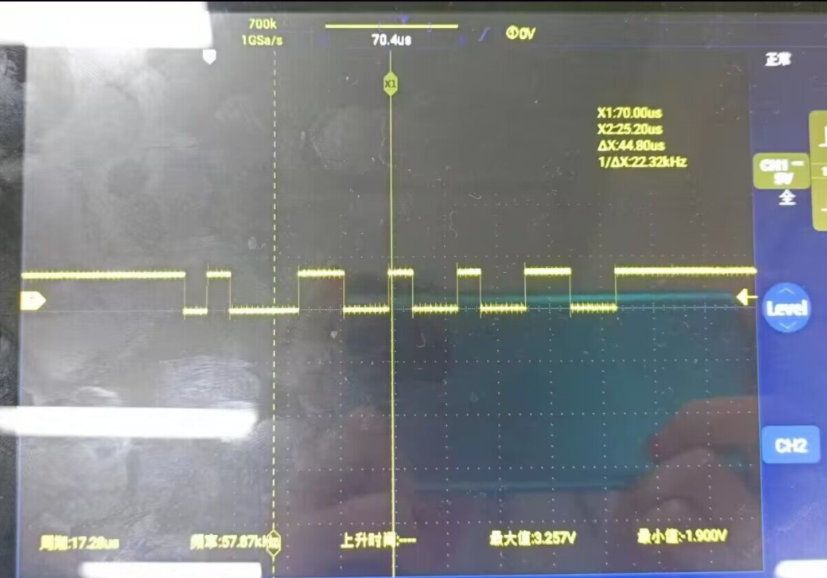

示波器串口数据实拍，其中配置数据位为8位，停止位为1位，不使用校验位，共2组数据，注意先发高位后发低位：

3.4 核心特点与优缺点

优点：

• 接线最少、协议最简单、CPU资源占用低

• 支持长距离传输，布线灵活

• 几乎所有模块、芯片都兼容，通用性拉满

缺点：

• 无时钟同步，波特率误差积累容易丢包、乱码

• 只能一对一通信，不支持多设备挂载

• 无硬件容错、无重传机制，抗干扰能力弱

3.5 典型使用场景

• 程序日志打印、调试输出

• GPS、蓝牙、WiFi、串口模块通信

• 串口触摸屏、上位机通信

• 设备之间简单数据透传

四、I2C 通信：低速率、多传感器挂载首选

4.1 协议基本介绍

I2C 是一种半双工、同步、低速总线协议，最大的亮点是两根线挂载多个设备，非常适合挂载一堆小传感器。

常见的温湿度、气压、陀螺仪、EEPROM 几乎全部是 I2C 接口。

4.2 硬件接线

仅需两根信号线 + 地线：

• SCL：时钟线（主机输出时钟）

• SDA：数据线（双向收发）

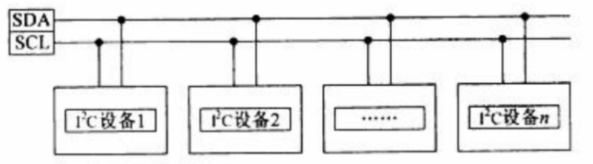

所有设备的 SCL、SDA 全部并联到总线上，每个设备拥有唯一设备地址，主机通过地址区分不同从机。

4.3 通信流程核心规则

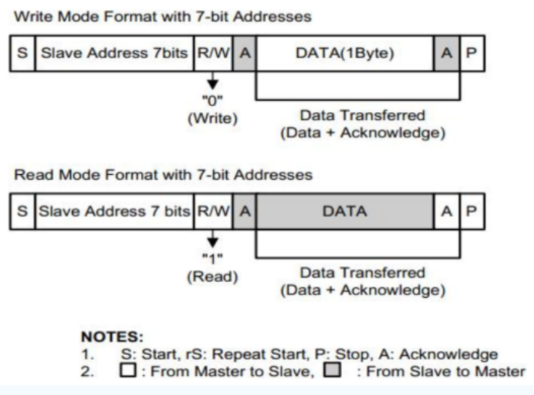

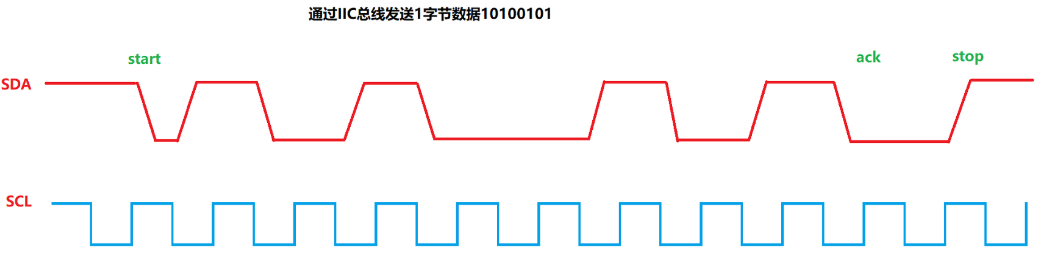

I2C 通信有固定流程：起始信号 → 设备地址+读写位 → 应答信号 → 寄存器地址 → 数据传输 → 停止信号

• 主机控制时钟，所有从机跟随主机时钟采样数据

• 每次通信必须先“点名设备地址”，被点名设备才会响应

• 支持多设备挂载，总线拓扑非常干净

4.4 优缺点总结

优点：

• 引脚极度节省，多传感器组网非常优雅

• 协议成熟、外设极多、配置简单

• 同步通信，数据稳定不丢帧

缺点：

• 速度慢，一般几百KHz，不适合大数据传输

• 半双工，收发不能同时进行

• 总线容易卡死，从机无应答会导致总线锁死，需要软件复位

• 抗干扰一般，不适合长线传输

4.5 典型场景

• 温湿度、气压、姿态、光照等各类低速传感器

• EEPROM、RTC实时时钟

• 多传感器集中挂载、引脚资源紧张的场景

五、SPI 通信：板内高速传输之王

5.1 协议基本介绍

SPI 是嵌入式速度最快、效率最高、最稳定的短距离同步通信协议，没有之一。如果说 I2C 是低速传感器专用，SPI 就是高速外设专用。

SPI 采用全双工同步通信，主机提供时钟，收发数据同时进行，速度远超 I2C、UART。

5.2 硬件接线

标准4线：

• SCK：时钟线

• MOSI：主机发、从机收

• MISO：从机发、主机收

• CS/CE：片选信号线（每个从机独立一根）

多设备挂载需要独立片选，不能并联，所以占用引脚较多。

5.3 通信特点

• 全双工，收发同步进行，传输效率极高

• 无复杂协议帧、无地址、无应答，纯粹高速移位传输

• 通过片选区分设备，选中谁和谁通信

5.4 优缺点

优点：

• 速率极高，可达几十MHz，适合大数据刷屏、读写

• 全双工传输，实时性强

• 协议简单、稳定、极少出错

缺点：

• 占用引脚多，多设备非常费IO

• 无硬件校验、无应答，需要自己做校验机制

• 不适合长距离传输，仅限板内短距离通信

5.5 典型场景

• LCD、OLED、SPI屏幕高速刷屏

• SPI Flash、SD卡高速读写

• 高速ADC、射频模块、图像传输

六、CAN 通信：工业级高可靠总线

6.1 协议基本介绍

前面三种协议基本都是板内短距离、设备简单交互，而 CAN 是真正的工业总线协议，主打高抗干扰、长距离、多设备组网、容错重传。

汽车、工控、机器人、电机设备几乎全部依靠 CAN 通信。

6.2 硬件接线

仅需两根差分信号线：

• CAN_H

• CAN_L

差分信号传输，抗电磁干扰能力极强，总线两端需要120Ω终端电阻匹配。

6.3 核心协议优势（其他三种完全比不了）

• 差分传输：抑制共模干扰，适合工业强干扰环境

• 多主竞争：支持多设备同时发数据，总线仲裁机制自动避冲突

• 硬件校验+重传：出错自动重发，保证数据绝对可靠

• 长距离传输：千米级通信稳定

• 总线拓扑：一条总线挂载几十上百个设备

6.4 缺点

• 协议复杂、帧结构繁琐，开发难度大

• 需要外置CAN收发器，硬件成本高

• 速率不如SPI，不适合超大吞吐量数据

6.5 典型场景

• 汽车电子、车载设备通信

• 工业控制、机器人、多电机组网

• 远距离、强干扰、多设备总线通信

七、四大协议全方位汇总对比

通信协议

接线数量

速度等级

通信方式

设备拓扑

抗干扰

核心用途

八、工程实战：到底该怎么选？

我整理了一套嵌入式项目通用选型规则，新手直接照着选不会错：

补充避坑经验：

• 不要用 I2C 做高速数据，速度上不去还容易卡死

• 不要用 UART 做多设备总线，极易乱码、冲突

• 不要用 SPI 做长线传输，干扰大、不稳定

• 普通消费产品没必要上 CAN，成本高、协议冗余

九、全文总结

UART、I2C、SPI、CAN 四种协议，没有好坏之分，只有场景适配与否。

UART 主打简单通用，I2C 主打省引脚多设备，SPI 主打高速稳定，CAN 主打工业可靠组网。

真正吃透这四种通信协议，就能搞定嵌入式90%以上的外设开发，不再是只会照搬代码，而是能根据硬件、场景、性能需求自主选型、排查通信异常、优化设备稳定性。
