江协51单片机学习日志（9LED点阵屏）

一、学习内容：

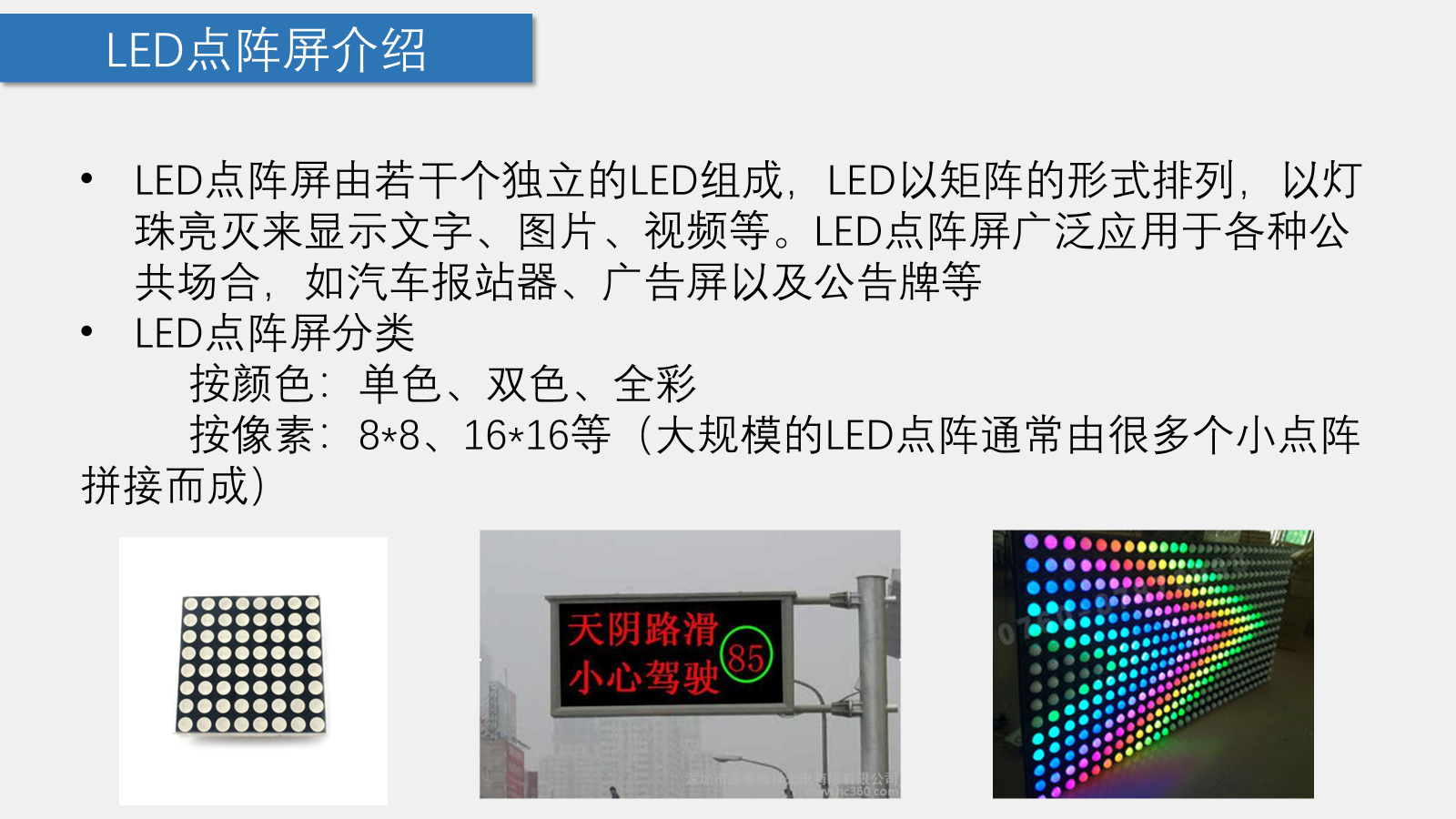

1.LED点阵屏介绍

双色点阵实际可以显示三种颜色，因为红绿同时亮合成黄色

三色点阵有红绿蓝（光的三原色），可以显示各种各样的颜色

按像素一般是8的倍数，使内存不浪费

———————————————————————————————————————————

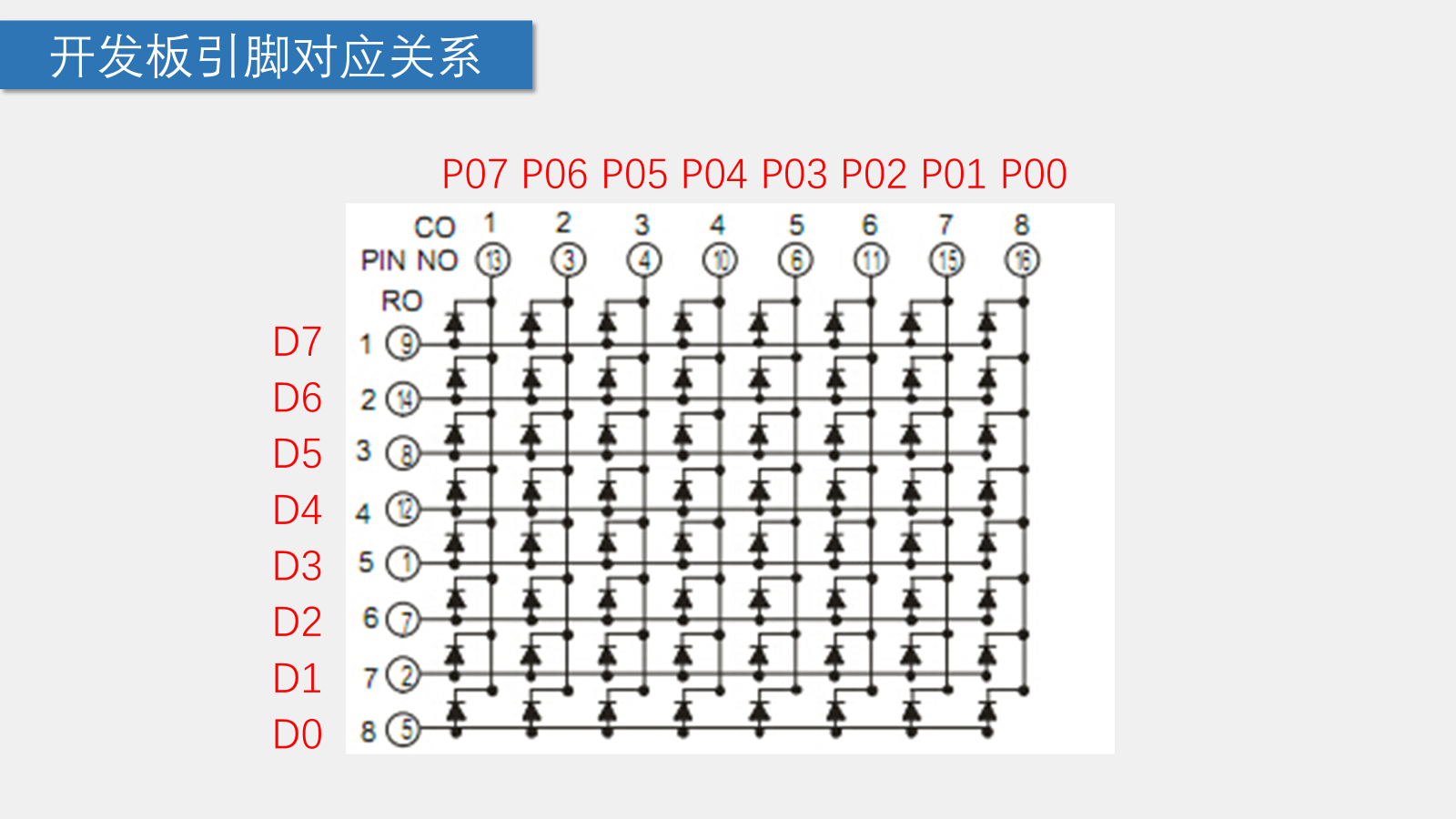

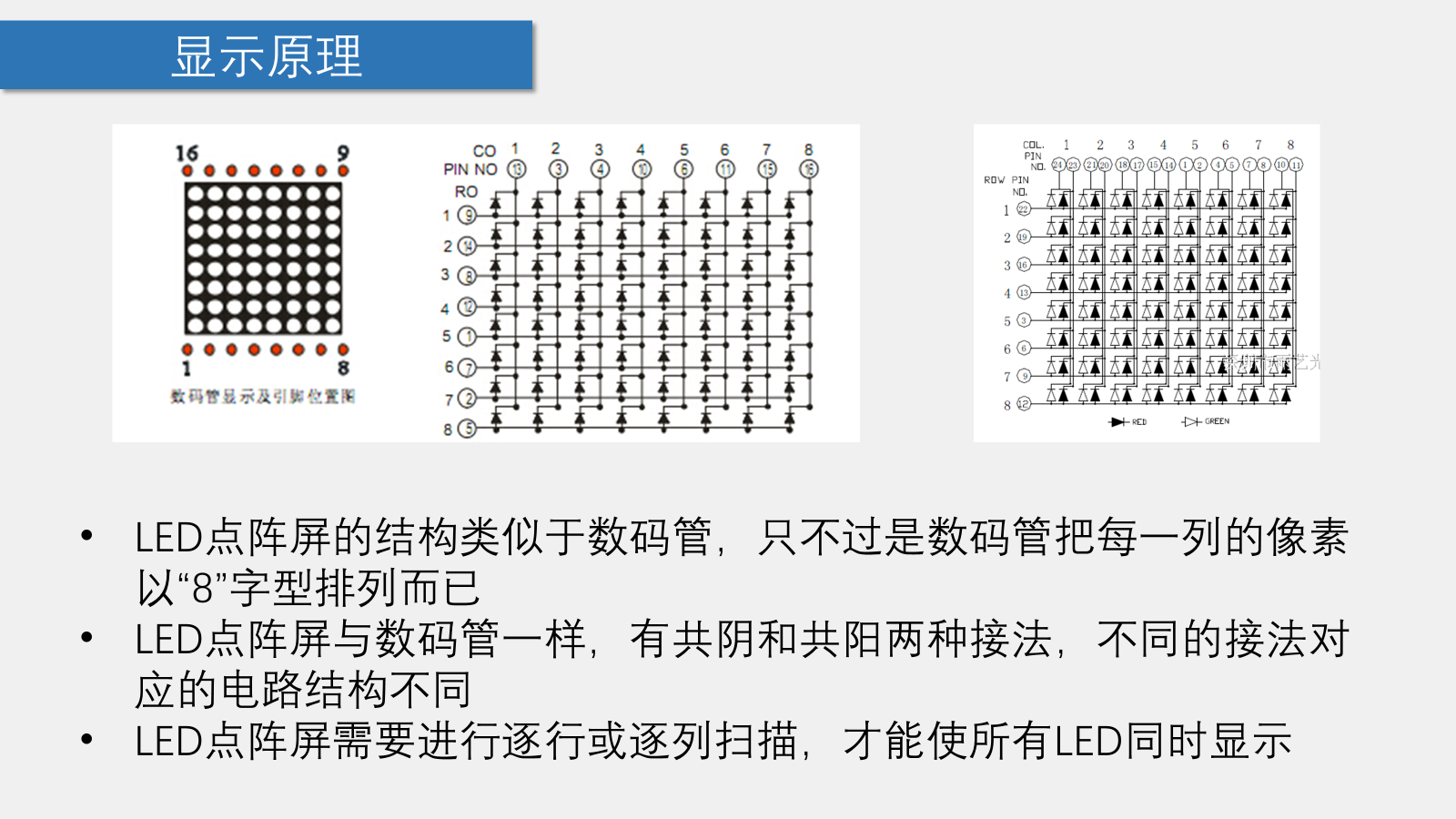

2.显示原理

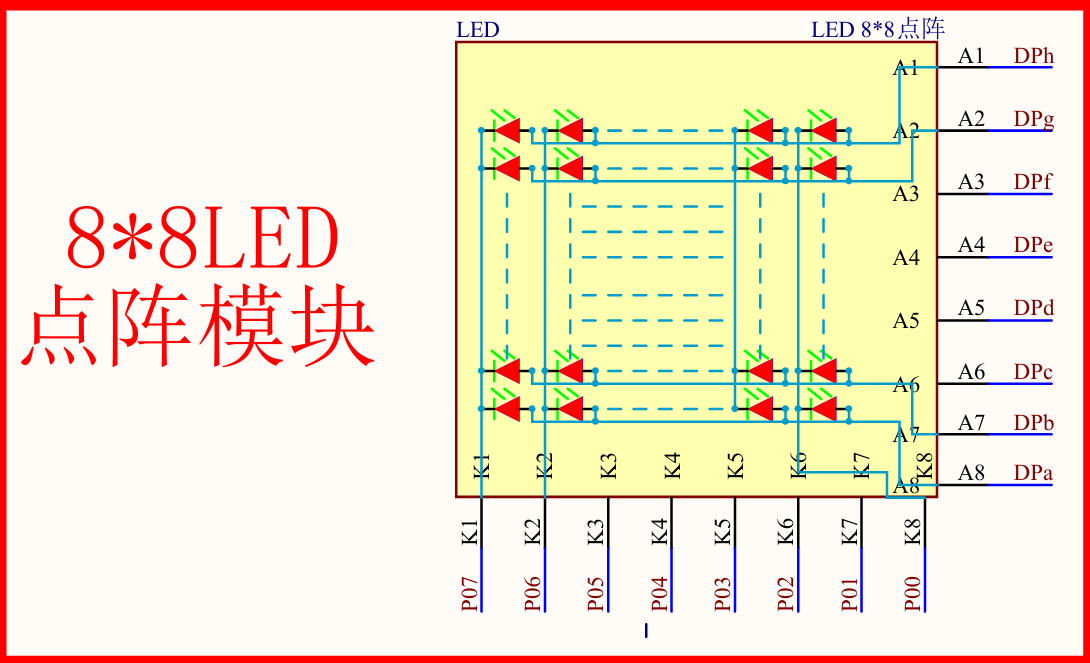

PPT上为共阳极接法

———————————————————————————————————————————

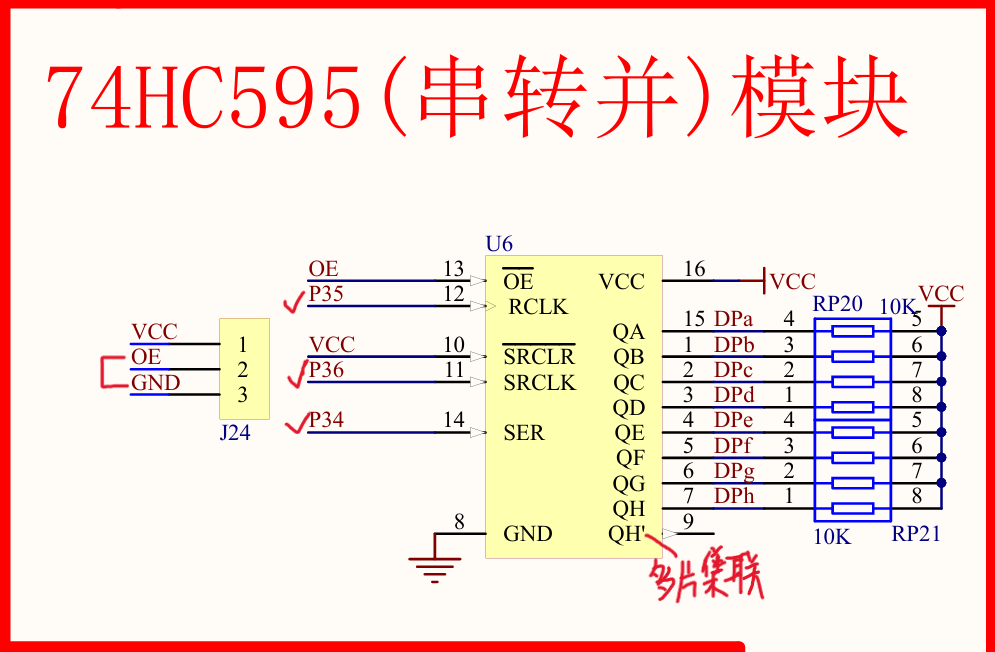

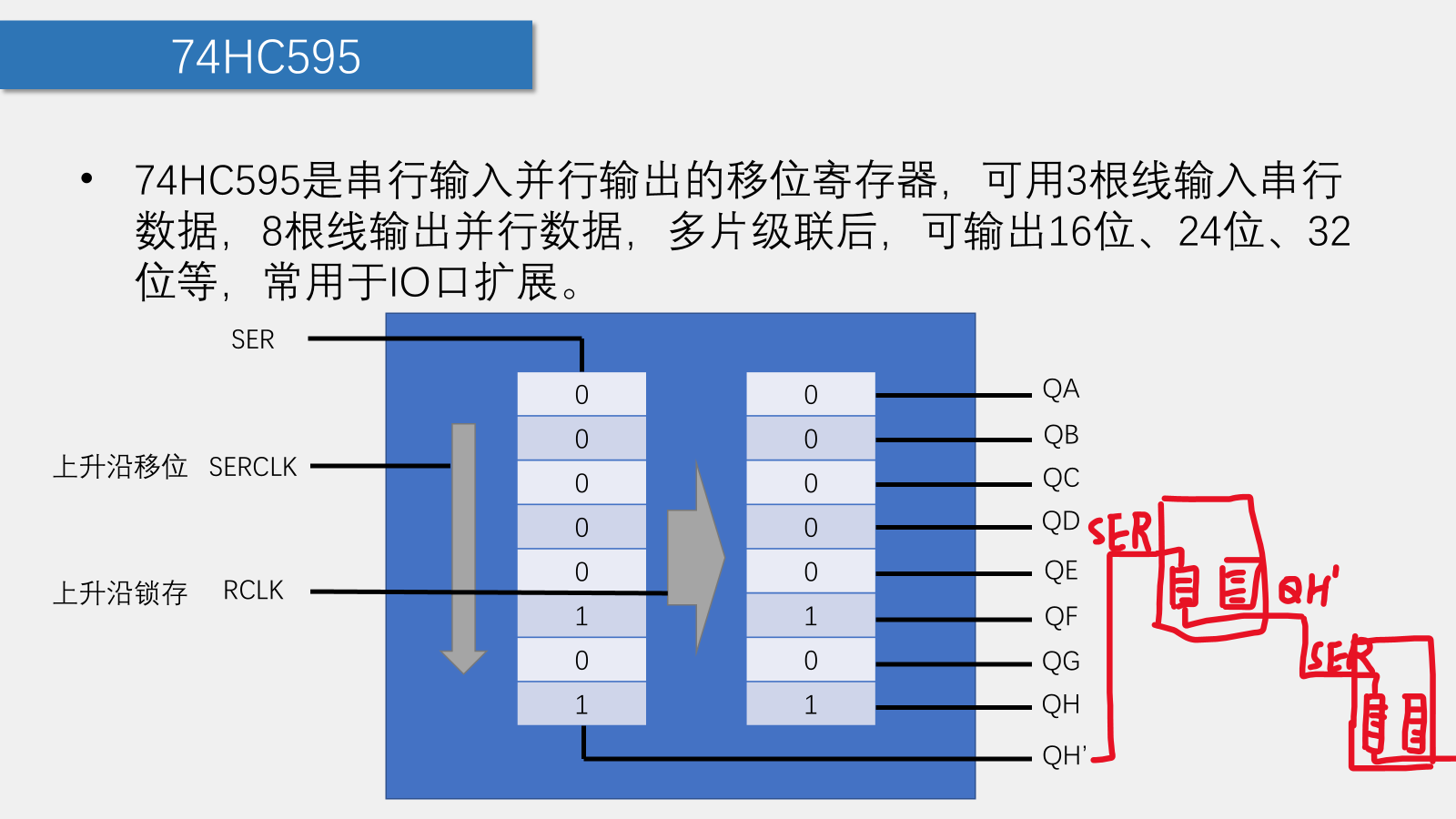

3.74HC595

OE_:给低电平有效，接GND

SRCLR_:串行清零端，给低电平有效，接Vcc，使其不清零数据

SER（串行数据口）:输入数据

SERCLK（上升沿移位）:使数据一个个移位

RCLK（上升沿锁存）:开大门一次性全部转移

全流程：先将最高位（QH)  数据写进串行数据口，控制时钟给SERCLK一个上升沿，数据被写入，同时将SERCLK清零，回到低电平。从最高位到最低位循环往复，直到8位数据全部写进，再控制时钟给RCLK一个上升沿，将左边的8位数据全部转移到输出缓存（右边），同时将RCLK清零

IO口扩展：当右边的输出缓存全被填满，还想继续向SER里输入数据，可以在QH’处接别的移位寄存器的SER，一直接一直接

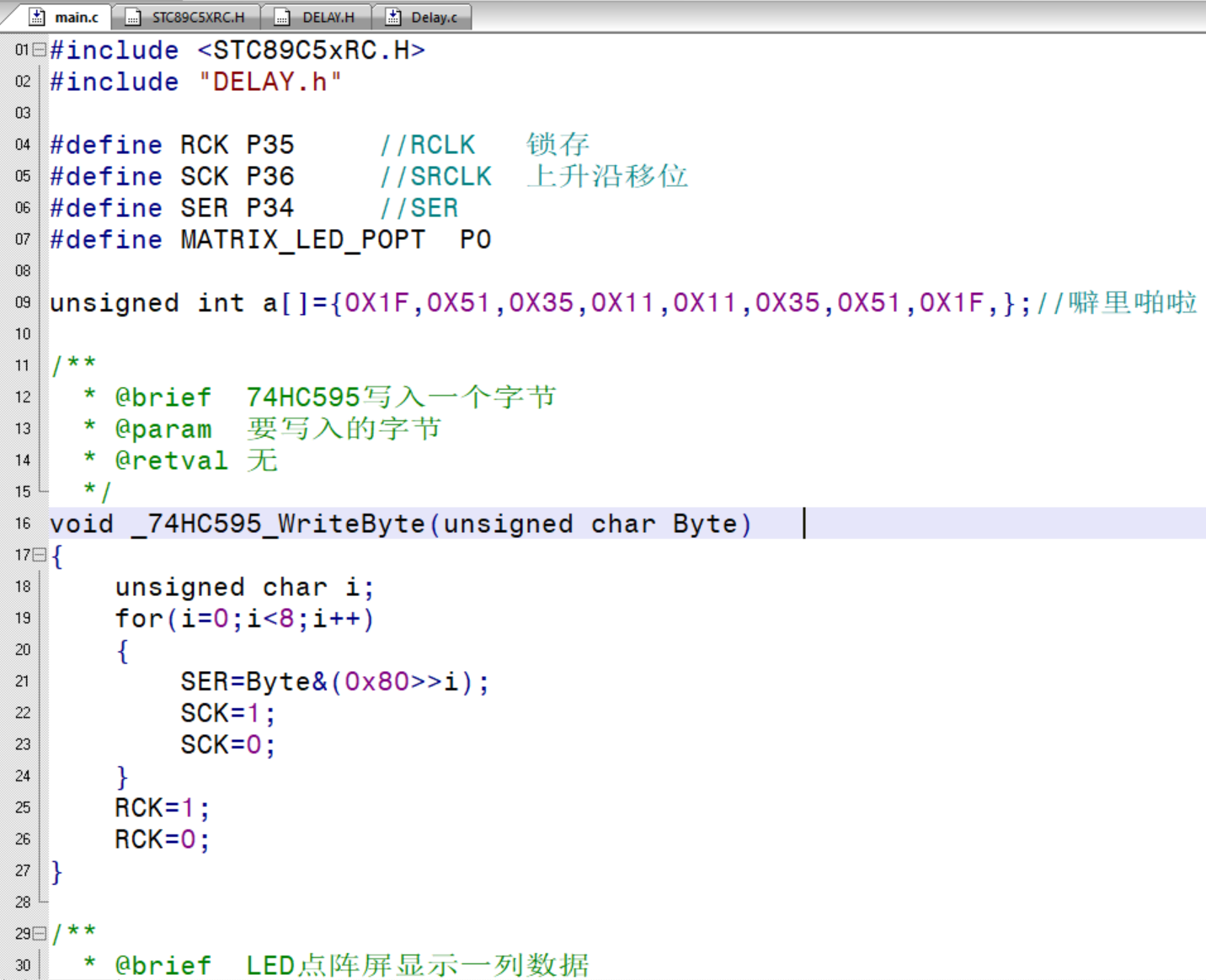

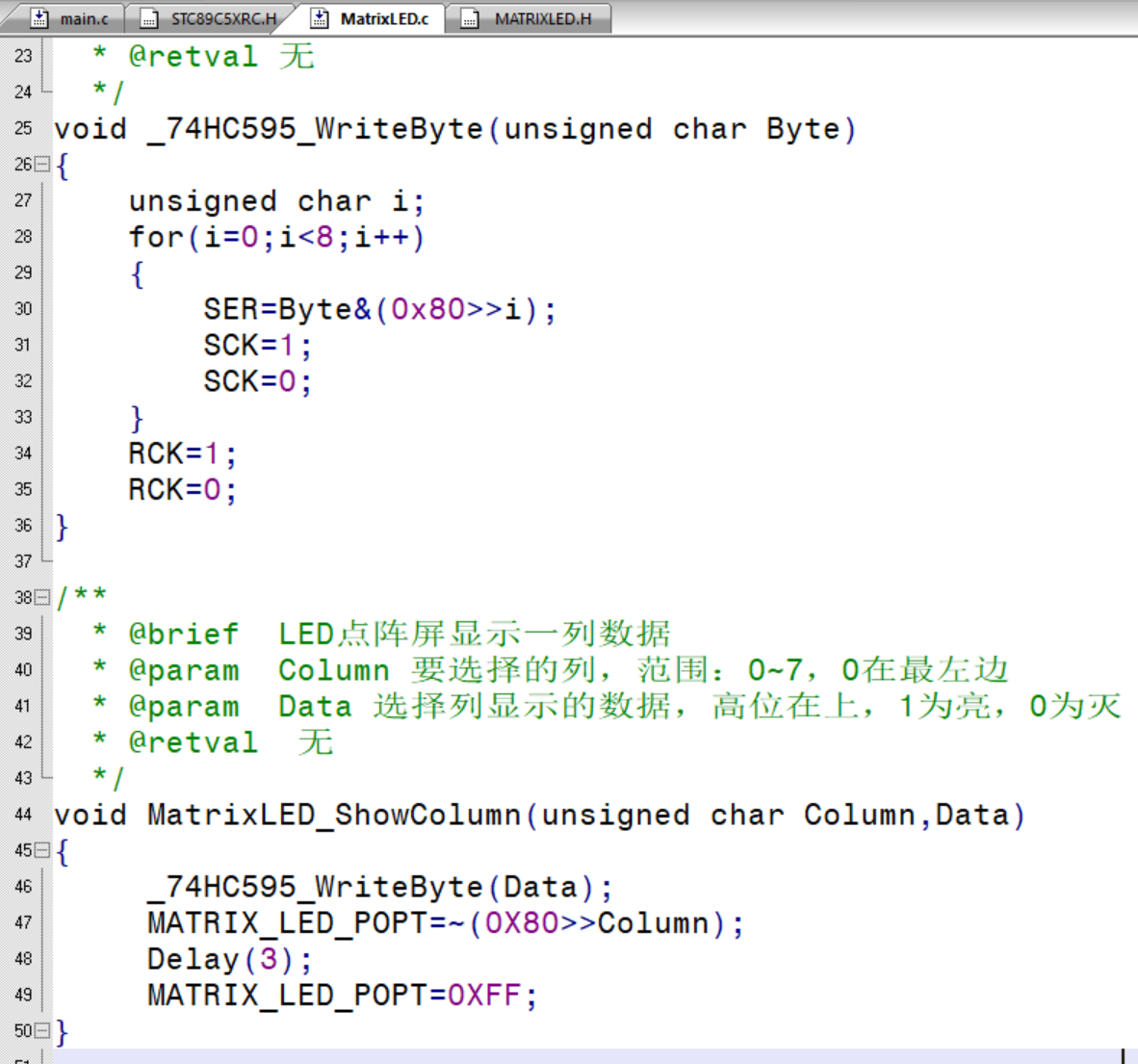

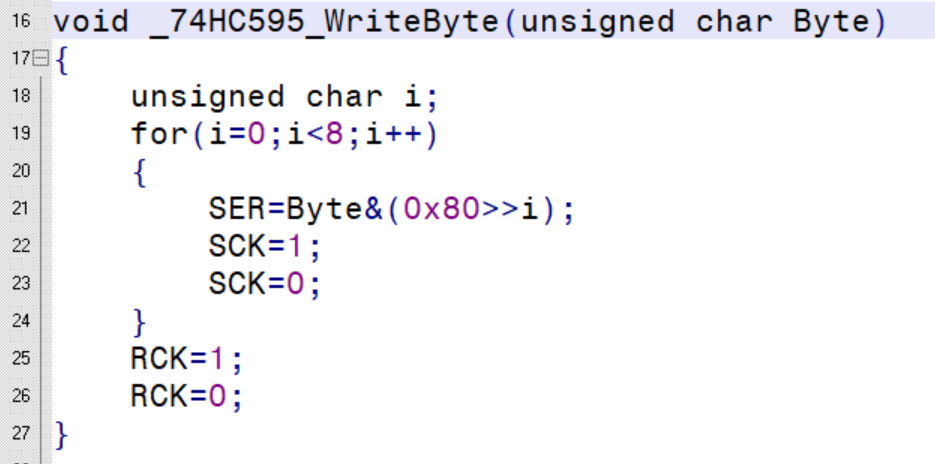

代码如何实现74HC595功能

让数据与上(1000 0000>>i)，只对特定一位保留，其余全部清零

每次输入完那一位，SCK=1，给一个上升沿（1）将数据移位，再把SCK清零回到低电平。待八次循环结束，给一个上升沿将数据全部转移，再把RCK清零回到低电平

———————————————————————————————————————————

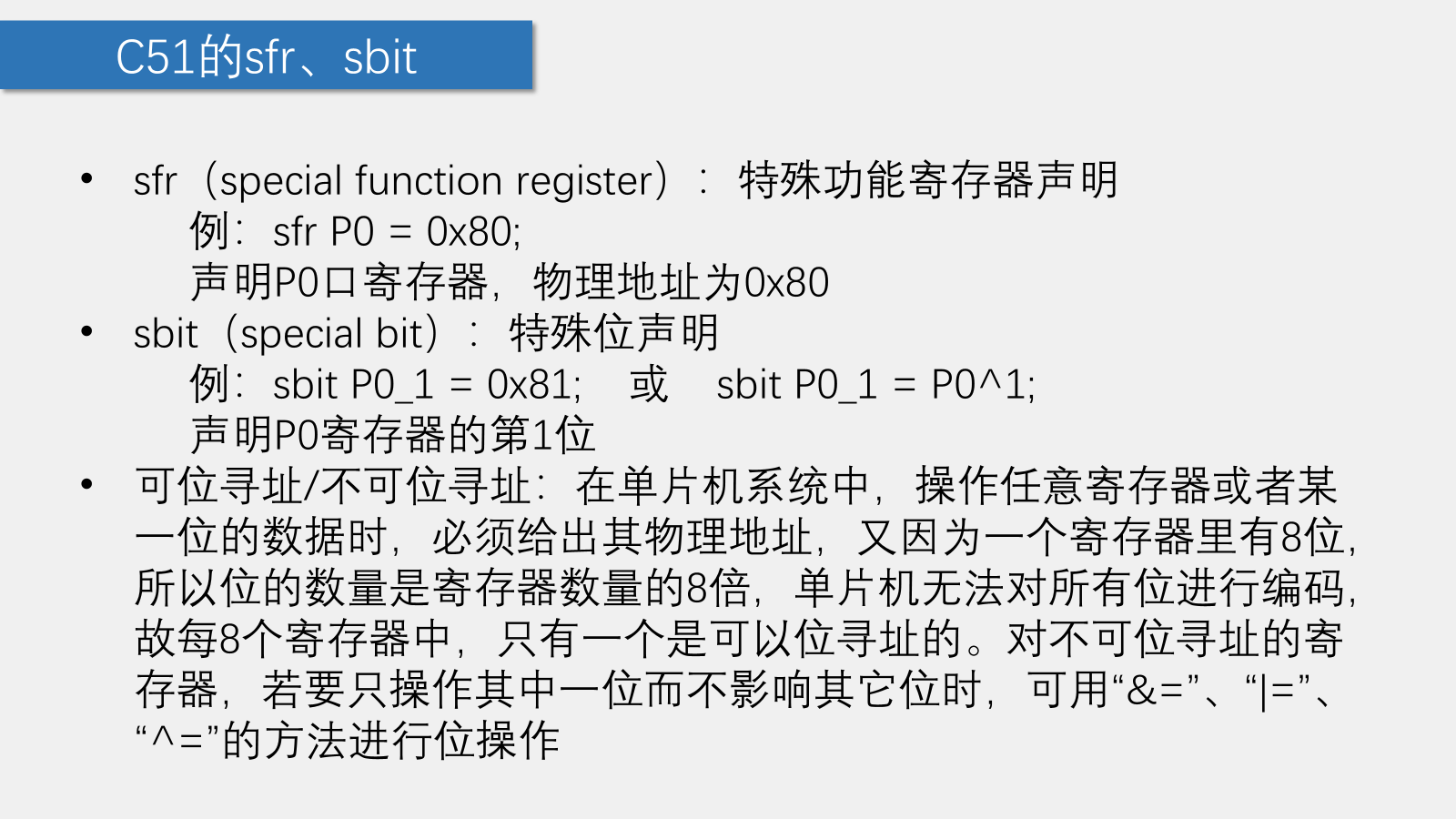

4.sfr sbit

sfr:声明继承这个地址

sbit:声明地址中的某一位

———————————————————————————————————————————

5.动画逻辑

流动字幕：先做一个长长的完整的静态图形，再间隔几帧，整个显示屏范围向右移动一列，达到流动效果

逐帧动画：需要抽帧效果，先做出每一帧所需的静态图形，再让整个显示屏范围向右移动一个显示屏范围，有画面跳跃的感觉

———————————————————————————————————————————

二、实操注意点

1.sbit改用宏定义

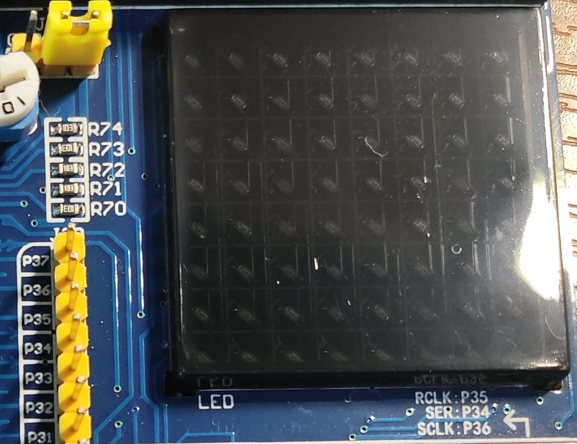

本来想用sbit来声明P34-P36,但这三个引脚没有包含在标准位寻址的地址区间内，低4位不是0或8，硬件电路上不支持单独对它们进行位操作，所以改用define宏定义

#define后面不加分号

2.接线帽要接到OE与GND中间灯才亮，因为OE_低电平有效

3.底层函数不用声明在.h文件里

像void _74HC595_WriteByte(unsigned char Byte)函数，这已经是一个完整的功能，在主函数中不需要调用

4.8位赋给1位的逻辑？

SER=Byte&(0x80>>i)，很明显，左边一位，右边八位，如果此时右边不全为0，SER将被赋予1，如果右边全为0，SER=0。这可以用来一位位的赋值。

5.函数不能以数字开头，得加下划线

———————————————————————————————————————————

三、代码展示

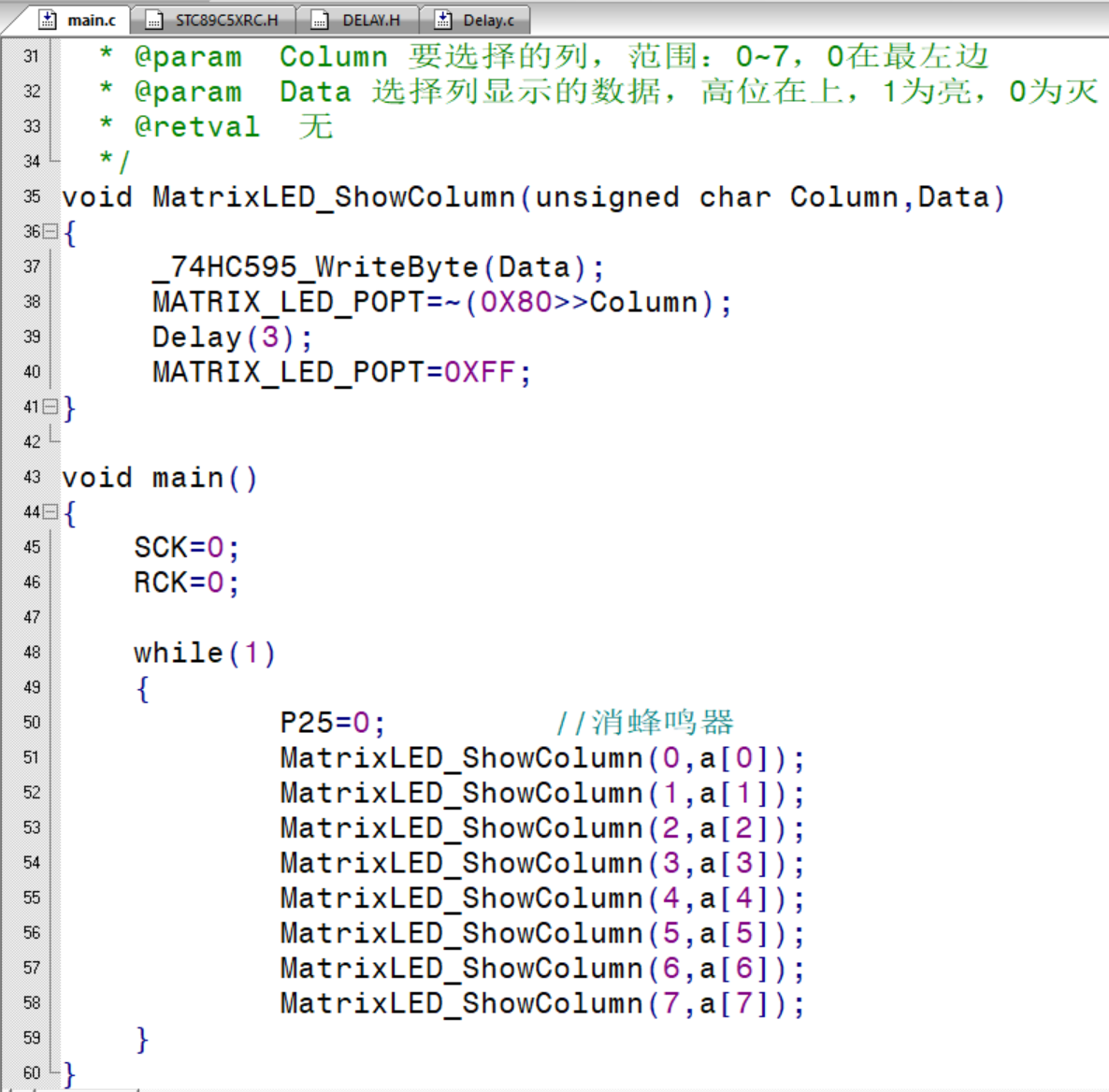

9-1 LED点阵屏显示图形

——————————————————-这是分界线——————————————————————

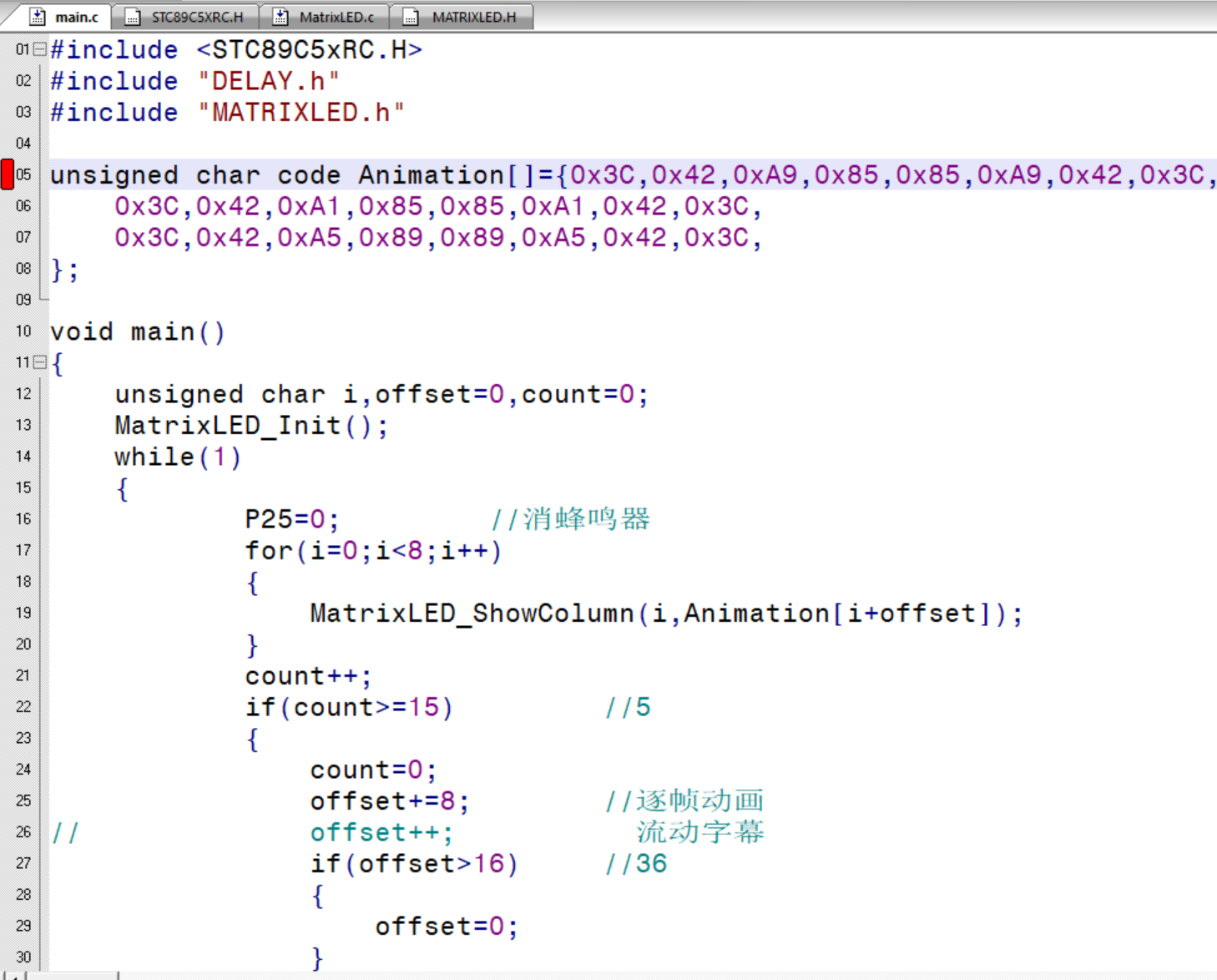

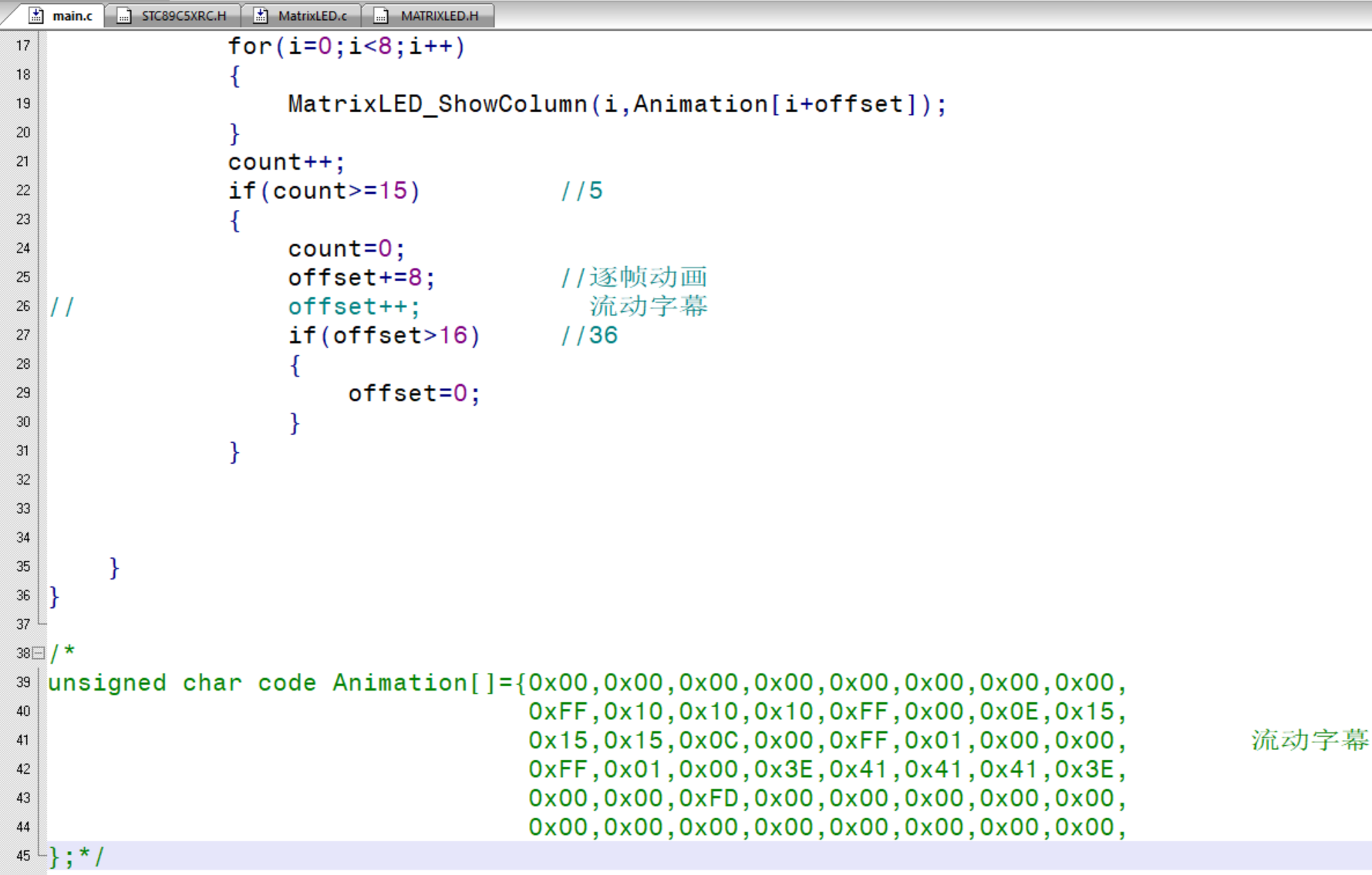

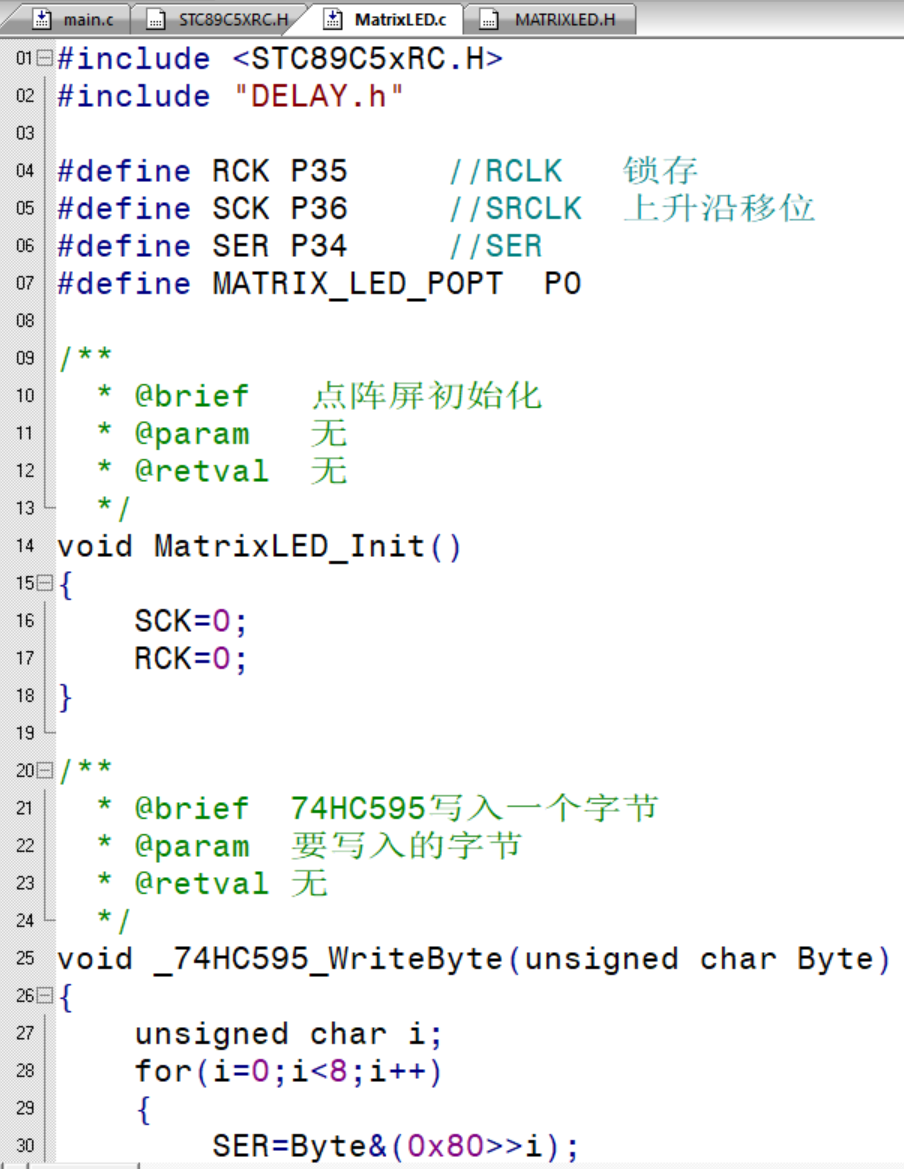

9-2 LED点阵屏显示动画

9-2 LED点阵屏显示动画

———————————————————————————————————————————

Delay之前日志有

留个疑问：为什么令P25=0可以消蜂鸣器声音，BEEP有接在P25上吗

2026.9.11完课

2026.9.12整理完毕
