Cadence Allegro 应用技巧：元件位号被误删了怎么办？

简介：LowHuangMakerSpace专注于嵌入式开发->www.lowhuangspacemaker.cn

2026年7月27日     Allegro · PCB设计 · 技巧    ⏱ 阅读约 3 分钟

问题背景

在 Allegro 中，不像 PADS 那样——改元件的任何东西都得在封装编辑器里改。Allegro 让你可以在任何时候随意修改 Board 上的丝印、位号。但问题来了：如果我一不小心把丝印或位号删了，如何恢复呢？

情景描述

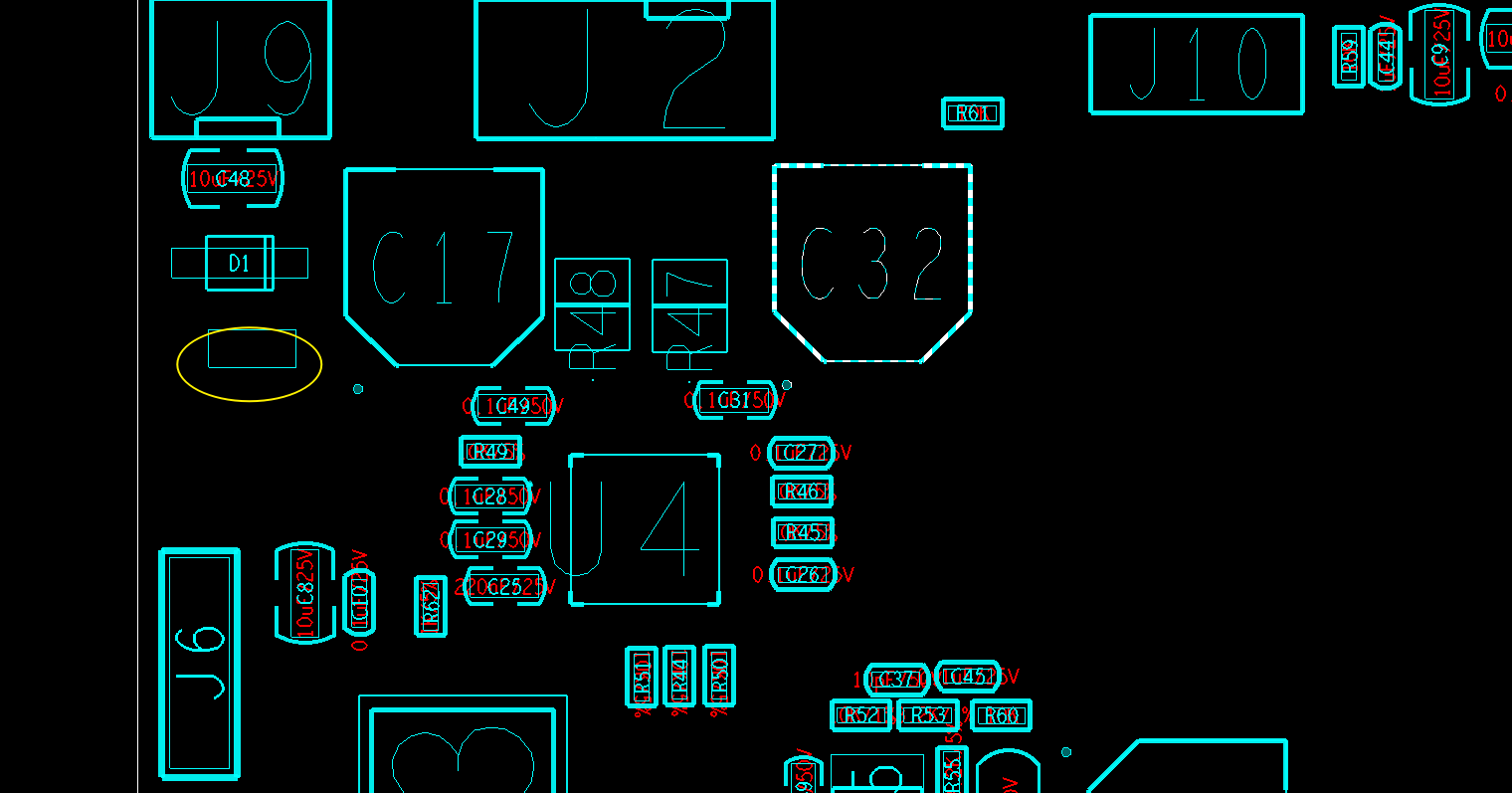

想象一下这个场景：你在 Board 上布局布线做到一半，想调整某个元件的丝印位置，手一抖——删掉了。在 Allegro 的普通模式下，元件的 Ref Des（位号）作为 Silkscreen 的一部分被删掉后不会自动复原。你会看到板子上这个元件成了"无名氏"。

解决办法

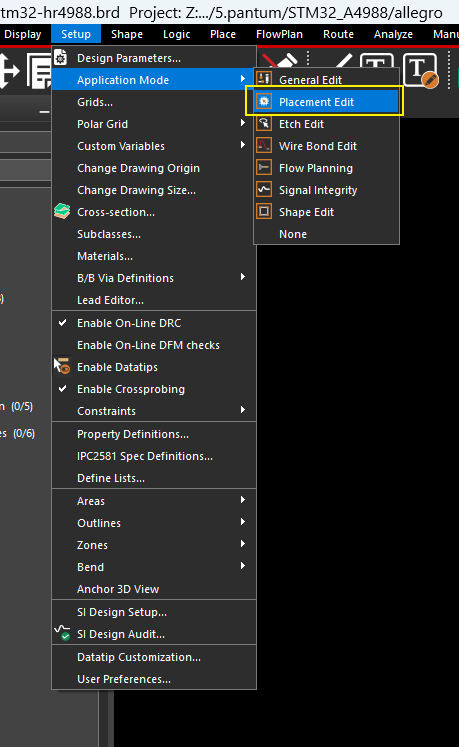

• 第一步：切换到 Placement Edit 模式

在 Allegro 的工具栏中找到 Placement Edit 模式的图标并单击切换；或者通过菜单栏 Setup → Placement → Placement Edit 进入。

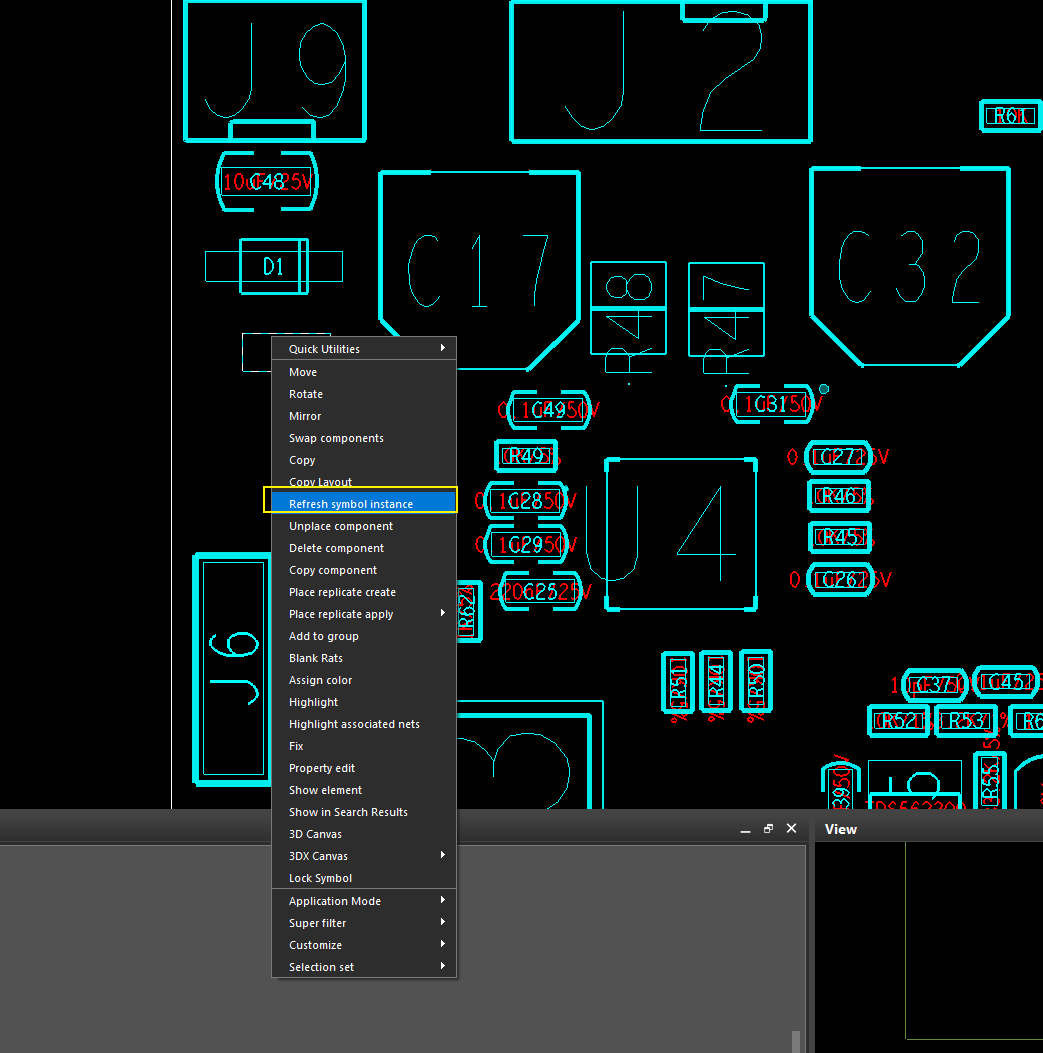

• 第二步：右键选择 Refresh Symbol Instance

鼠标悬停在需要恢复丝印/位号的元件上，右键单击，在弹出的菜单中找到并选择 "Refresh Symbol Instance"。

执行完以上两步，Allegro 会自动从元件的封装数据中重新加载并绘制丝印和位号，元件立即恢复"身份"。

补充说明

• 这个操作不会影响你已经完成的走线和布局，仅刷新封装的外观层
• 如果只想恢复单个元件，鼠标悬停在该元件上右键即可；如需批量恢复，可以框选多个元件再右键
• 此方法同样适用于丝印文本（Silkscreen Label）被误删的情况

为什么这个方法有效？

理解原理能让你用得更放心：

• Refresh Symbol Instance 的本质是让 Allegro 重新读取该元件的封装定义（Symbol），把 Geometry 层和 Silkscreen 层的数据重新应用到板级实例上
• 你删掉的只是 Board 层级的 Silkscreen 图形，封装库里的原始数据并没有丢失
• 这个机制也意味着——如果你在封装里改了丝印内容，刷新后 Board 上也会同步更新

小结

Allegro 的灵活性是它最大的优势之一。位号被误删这种看起来"挺麻烦"的问题，熟悉了之后其实根本不算事。记住两个关键词：Placement Edit 模式和 Refresh Symbol Instance。

如果你也经历过对着空荡荡的元件发呆的尴尬，希望这篇文章能帮你省点排查时间。留个截图位，下次碰到了照着做就行。
