双显输出嵌入式工业主板方案，支持多终端适配 工业控制稳定运行

在工业智能化升级的进程中，多屏协同、异显输出已经成为众多终端设备的核心需求 —— 从智能门禁的人脸核验 + 信息显示双屏，到工业生产线的操作屏 + 状态监控屏，再到轨道交通 PIS 系统的多屏同步播放，都对嵌入式主板的双显能力、多终端适配性提出了严格要求。很多采购朋友在选型时经常问：双显嵌入式工业主板怎么选?支持多终端的工控主板要关注哪些参数?今天小编就结合从业多年的硬件方案经验，给大家带来一套成熟稳定的双显输出嵌入式工业主板方案，聊聊它的配置优势与落地场景。

一、双显工业终端的4个选型要求

1.双显输出的分辨率与刷新率

工业场景下多需要4K超清显示，且要支持异显输出，也就是两个屏幕显示不同内容，分别承担操作、监控、公示等不同功能，这就要求主板搭载独立的显示通道，而非简单的画面复制。

2.多终端接口兼容性

不同终端设备的显示接口差异很大，有HDMI、LVDS、eDP等多种规格，主板需要兼顾主流接口，才能适配触控屏、液晶屏、工业显示器等多种终端。

3.工业级稳定运行能力

工业现场往往存在温差大、粉尘多、长时间开机的情况，主板必须具备宽温、抗干扰、长时间稳定运行的能力，不能像消费级主板一样频繁宕机。

4.扩展能力与外设适配

除了显示终端，设备往往还需要接入摄像头、传感器、扫码枪、网络模块等外设，丰富的IO接口与扩展槽是刚需。

很多用户选型时只盯着 “有没有双显”，却忽略了显示协议、接口兼容性和长期稳定性，最后导致设备适配困难、运维成本升高，这是需要避开的选型误区。

二、双显输出嵌入式工业主板方案详细配置

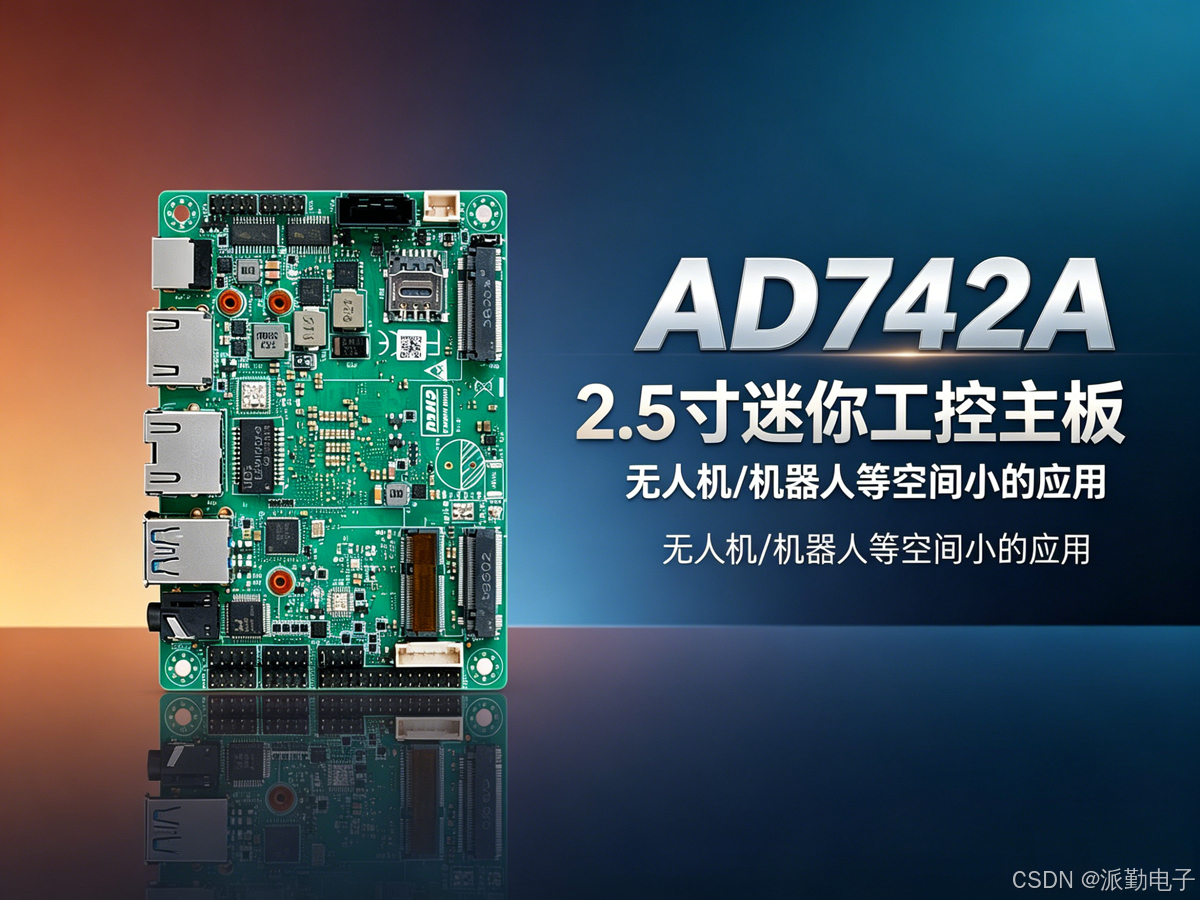

这套方案基于X86架构的嵌入式工业主板AD742A打造，针对双显多终端场景做了接口优化，同时提供丰富的处理器配置选项，可根据终端性能需求灵活选型。

1.处理器配置

板载Intel Alder Lake-N系列低功耗处理器，提供 N95、N100、N200、N305、i3-N300等多个型号可选，覆盖入门到中高性能需求;同时支持定制适配12代、13代酷睿U系列低功耗处理器，满足更高算力的AI识别、数据处理需求，全系列均为10代以上新款平台，能效比与兼容性表现突出。支持EFI BIOS，可根据场景调整功耗策略，兼顾性能与运行稳定性。

2.内存与存储

板贴LPDDR5内存颗粒，最大支持16GB，主频最高4800MHz，内存板贴设计相比插槽式更抗震、接触更稳定，适合工业震动场景。

存储方面配备M-Key 2242接口(PCIe3.0 x2 协议)与1路 SATA3.0 接口(带 2Pin 供电)，可同时接入固态硬盘与机械硬盘，兼顾系统高速运行与大容量数据存储需求。

3.双显输出核心配置

配备1路HDMI2.0接口，支持 4K@60Hz 超清输出，可直接对接工业显示器、广告屏、监控屏等标准 HDMI 终端;

同时配备1路 LVDS/EDP 可选接口，支持直连内嵌式触控屏、液晶屏，适配一体机、触控终端、门禁面板等紧凑型设备。

两路显示通道相互独立，支持双屏异显与双屏同显两种模式，可分别用于操作交互与状态公示、人脸采集与结果展示等不同分工，可充分满足多终端显示需求。

4.IO 接口与扩展能力

板边集成 DC 供电、HDMI、2 路 USB3.2、1 路千兆网口、音频接口，满足外部常用外设的直连需求;

板载扩展接口包括 2 路 COM 口(支持 RS232/422/485 模式，BIOS 切换)、8Bit GPIO、2 路 USB2.0 排针，可对接串口设备、传感器、指示灯、报警装置等工业外设;

同时配备 E-Key(PCIe+USB2.0，支持 WiFi/BT 模块)、B-Key(USB2.0+USB3.0，支持 4G/5G 模块)、M-Key 多路扩展槽，可灵活扩展无线网络、蜂窝网络、AI 加速模块等功能，适配不同终端的差异化需求。

5.电源与可靠性

采用DC 12V供电，额定功率60W，适配工业现场常用的供电规格;

支持有风扇、无风扇两种散热方案可选，无风扇方案可有效降低粉尘进入、减少运维频率，适合洁净度要求高或无人值守的场景。

三、双显输出嵌入式工业主板典型应用场景落地

这套双显嵌入式主板方案凭借多终端适配能力与工业级稳定性，已经在多个行业实现规模化应用，这里给大家举几个典型案例：

1.智能人脸识别通行终端

参考智慧门禁系统的硬件需求，这款主板可通过HDMI外接门口显示屏，通过LVDS对接内部触控操作屏，双屏异显分别负责访客信息展示与人脸识别操作;同时可通过B-Key 扩展5G模块实现联网核验，通过GPIO对接门禁锁、报警装置，可充分满足社区、写字楼、园区的智能门禁升级需求。相比同类型方案，它的板贴内存设计抗震性更强，宽温设计也能适应单元门口的温差环境。

2.轨道交通PIS系统播放终端

在地铁、公交的乘客信息系统中，这款主板可驱动车厢内的两块显示屏同步或异显播放到站信息、公益宣传、安全提示等内容;板载的千兆网口与4G/5G扩展能力可实现与运营中心的实时数据同步，宽温抗干扰设计也能适配车载复杂的电磁与温度环境，是轨交PIS控制单元的优质选型方案。

3.工业生产线操作终端

在生产车间的触控工作站中，可通过LVDS连接操作触控屏，HDMI外接状态监控大屏，操作人员在触屏上设置参数的同时，大屏可实时展示生产线运行数据、设备状态;多路COM与GPIO接口可直接对接PLC、传感器、执行机构，实现一板多用，减少设备内部的硬件冗余。

方案总结

在我看来，双显输出已经不再是工业终端的加分配置，而是很多场景的刚需功能。选型时除了关注显示接口的数量，更要关注显示协议版本、分辨率支持、异显能力，以及主板本身的工业级可靠性和扩展能力。

今天介绍的这款AD742A 嵌入式工业主板，基于 X86 架构新款处理器平台，双显配置覆盖主流终端接口，扩展能力丰富，且支持多档位 CPU 选型，既能适配紧凑型的门禁、触控终端，也能满足工业控制、轨交 PIS 等场景的稳定运行需求，是一款综合表现均衡的双显方案。
