第 1 讲 电磁波的本源：麦克斯韦方程组与波动方程严格推导

1.1 电磁波的本质定义

电磁波是同相振荡且互相垂直的电场与磁场，在空间中以波的形式传播，其传播方向垂直于电场与磁场构成的平面，是一种横波，兼具波动性与粒子性（波粒二象性）。电磁波的传播不需要依赖机械介质，但可以在物质介质中传播，传播过程伴随能量与动量的传递。

数据来源：经典电磁学核心定义，参考 Physics LibreTexts 大学物理教材Physics Li…、杜克大学物理系电磁学讲义Duke Unive…

1.2 麦克斯韦方程组（微分形式）

麦克斯韦方程组是描述电磁场的基本公理，也是推导电磁波的起点。在无源区域（无自由电荷 ρ=0、无传导电流 J=0），微分形式的麦克斯韦方程组如下：

1.电场高斯定理：描述电场与电荷的关系，无源区电场散度为 0

2.磁场高斯定理：描述无磁单极子，磁场散度恒为 0

3.法拉第电磁感应定律：变化的磁场产生涡旋电场

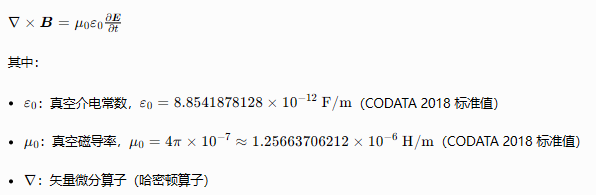

4.安培 – 麦克斯韦定律：变化的电场（位移电流）产生涡旋磁场

数据来源：国际科技数据委员会 (CODATA) 2018 版基本物理常数

1.3 波动方程的严格推导过程

我们从法拉第定律和安培 – 麦克斯韦定律出发，通过矢量恒等式消元，推导电场的波动方程，磁场推导过程完全对称。

步骤 1：对法拉第定律两边取旋度

对法拉第定律两边同时取旋度：

步骤 2：代入矢量三重积恒等式

利用矢量分析中的核心恒等式（旋度的旋度展开）：

步骤 3：代入安培 – 麦克斯韦定律消去磁场

将安培 – 麦克斯韦定律代入步骤 1 的等式右侧：

步骤 4：整理得到电场波动方程

两边消去负号，整理时间偏导项，得到标准的三维波动方程：

同理可推导出磁场的波动方程：

步骤 5：推导电磁波的传播速度

经典波动方程的通用形式为，其中v为波速。对比可得：

代入和的数值计算，可得，恰好等于真空中的光速c，这也是麦克斯韦预言 “光是一种电磁波” 的核心依据。

推导来源：杜克大学物理系电磁学讲义Duke Unive…、《电磁场与电磁波》经典教材推导范式

1.4 电磁波的核心参数与平面波表达式

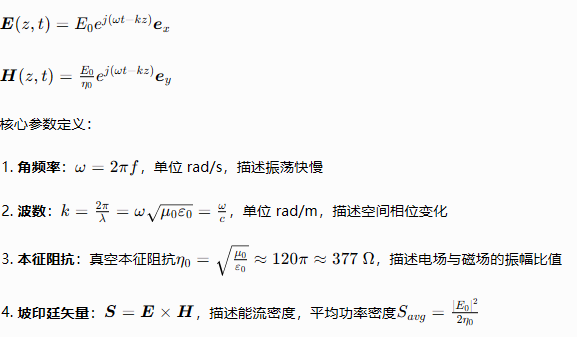

对于沿 + z 方向传播的均匀平面电磁波，电场只有 x 分量、磁场只有 y 分量（横波特性），其复数形式表达式为：

1.5 实例计算：真空中 5G 信号的波长

问题：5G 移动通信的 Sub-6G 频段中心频率为 3.5GHz，计算其在真空中的波长、波数。

计算过程：

第 2 讲 介质中的电磁波：传播介质分类与特性差异定量分析

2.1 电磁波可以在哪些介质中传播？

电磁波的传播机制是 “变化电场激发变化磁场、变化磁场再激发变化电场” 的自我激励，因此不需要依赖机械介质，可以在真空中传播；同时也可以在物质介质中传播，介质会通过极化、磁化、导电等效应与电磁场相互作用，改变传播特性。

常见传播介质分为四大类：

分类来源：山东理工大学《正弦平面电磁波》课程讲义、CSDN 电磁学技术博客

2.2 不同介质中的传播特性差异

我们从传播速度、衰减特性、波长、阻抗、色散特性五个维度对比差异，核心公式统一为： 介质中波速

其中为介质介电常数，为介质磁导率，为相对介电常数，为相对磁导率（绝大多数非铁磁介质）。

2.2.1 理想无耗电介质中的传播

核心特性：

• 无能量损耗，电磁波振幅不随传播距离衰减
• 相速度仅由介质参数决定，与频率无关（非色散）
• 波长，比真空波长短

本征阻抗为实数，电场与磁场同相位

典型实例：

• 空气：，特性接近真空，是无线电波的主要传播介质

石英玻璃：可见光波段（折射率），光在其中速度约为

• 光纤纤芯：高纯度二氧化硅，损耗极低，可实现几十公里无中继传输光明网

2.2.2 导电媒质中的传播

导电媒质中存在自由电荷，电磁波会激发传导电流，将电磁能转化为焦耳热，因此传播过程中振幅指数衰减，存在趋肤效应。

引入复介电常数（为电导率），定义复波数

核心特性：

振幅衰减：电场振幅随传播距离按规律衰减，穿透深度（趋肤深度），即振幅衰减到表面 1/e 的深度

     2.相位速度：，与频率有关，存在色散

     3.本征阻抗为复数：电场与磁场存在相位差，磁场滞后于电场

     4.良导体极限：当时，趋肤深度，频率越高、电导率越大，趋肤深度越小

典型实例：

• 铜（良导体）：，1GHz 频率下趋肤深度约为 2μm，因此高频信号只在导体表面极薄层传输

       海水：电导率约 4S/m，对高频电磁波衰减极强，潜艇通信需使用超长波

2.2.3 色散介质中的传播

色散介质的介电常数随频率变化，因此相速度随频率改变：

• 正常色散：相速度随波长增大而增大（频率升高速度减小），如普通玻璃对可见光
• 反常色散：相速度随波长增大而减小，通常出现在介质的吸收峰附近

色散是导致光的色散现象（三棱镜分光）、信号在光纤中展宽的核心原因。

2.2.4 不同介质特性对比表

数据来源：物含妙理《电磁振荡与电磁波》参考资料、光明网科普文章光明网

2.3 实例计算：光在水中的传播参数

问题：可见光中绿光频率为 550THz，纯水的相对介电常数在可见光波段约为 1.77，计算光在水中的传播速度、波长。

计算过程：

2.4 实例计算：铜的趋肤深度

问题：计算工频（50Hz）和 1GHz 频率下，铜的趋肤深度。铜的电导率，磁导率。

第 3 讲 电磁波的辐射：天线发射原理与核心参数计算

3.1 天线可以发射电磁波吗？

答案是肯定的。天线是专门用来辐射和接收电磁波的装置，其本质是将导行波（传输线中的交变电流）转化为自由空间中的电磁波，或者反过来将空间电磁波转化为导行波。

电磁波辐射的核心物理机制是：做加速运动的电荷会向外辐射电磁波。天线中的高频交变电流，本质就是电荷在导线中持续做加速 / 减速振荡，因此会持续向外辐射电磁波。

原理来源：MIT 开放课程《电磁学与应用》天线章节Physics Li…、中国地质大学《电磁波的辐射》课程讲义

3.2 天线辐射的基本单元：电基本振子（赫兹偶极子）

电基本振子是分析所有天线的基础单元，指一段长度的载流短导线，线上电流幅度和相位处处相等。我们以电基本振子为例，定量分析天线的辐射特性。

3.2.1 远区辐射场公式

在远场区，电基本振子的辐射场为球面横波，电场只有分量，磁场只有分量：

3.2.2 辐射功率与辐射电阻

辐射总功率等于坡印廷矢量在包围天线的球面上的积分：

代入远区场积分可得电基本振子的总辐射功率：

类比电路中电阻的功率公式，定义辐射电阻：

辐射电阻是天线的核心参数，数值越大，天线的辐射能力越强。

3.3 实例计算：电基本振子的辐射电阻

问题：一个长度为 0.01λ 的电基本振子，计算其辐射电阻。

计算过程： 代入公式

可见短振子的辐射电阻很小，辐射效率很低，因此实际天线通常采用半波振子（长度 λ/2），其辐射电阻约为 73Ω，辐射能力大幅提升。

第 4 讲 电磁波的全形态：谱段分类、发射源与生活实例

4.1 电磁波有几种形式？

电磁波的分类有三种主流维度，最常用的是按频率 / 波长划分的电磁波谱。

4.1.1 按电磁波谱分类（7 大类）

按频率从低到高、波长从长到短，电磁波分为 7 个主要波段，本质都是电磁波，仅频率 / 能量不同，产生机制和应用差异显著：

数据来源：Physics LibreTexts 电磁谱章节、电子发烧友网电磁波谱科普、简易物理科普资料

4.1.2 按极化方式分类

极化描述电场矢量的振动方向随时间的变化规律：

4.1.3 按导波模式分类

在传输线 / 波导中传播的电磁波，按场分量分为：

4.2 什么物体可以发射电磁波？

从物理机制上，所有能产生加速电荷或能级跃迁的物体都可以发射电磁波，主要分为 4 类：

1. 所有温度高于绝对零度的物体（热辐射）

核心结论：任何温度高于 0K（-273.15℃）的物体，内部微观粒子都在做无规则热运动，电荷持续加速，因此都会向外辐射电磁波，这种辐射称为热辐射。

• 室温物体：主要辐射红外线，肉眼不可见
• 500℃以上物体：开始辐射可见光，呈现红热状态
• 太阳（表面 5800K）：辐射峰值在可见光波段

结论来源：大英百科全书电磁辐射词条、抖音百科热辐射词条抖音百科

2. 载有交变电流的导体（天线类）

所有通有高频交变电流的导线、金属结构都会辐射电磁波，从手机天线、基站天线、广播发射塔，到家里的电线（工频 50Hz 也会辐射极低频电磁波，只是功率极低）。

3. 原子 / 分子能级跃迁

原子外层电子从高能级跃迁到低能级时，会释放特定频率的光子（电磁波），比如：

• 霓虹灯、LED：气体放电 / 半导体中电子跃迁发光
• 荧光灯：汞原子跃迁发出紫外线，再激发荧光粉
• 激光：受激辐射产生的相干电磁波

4. 高能物理过程

• X 射线管：高速电子撞击阳极靶，电子骤然减速产生轫致辐射
• 放射性元素：原子核衰变释放 γ 射线
• 宇宙天体：超新星爆发、黑洞吸积等过程产生全波段电磁辐射

4.3 生活实例详解：手机通信的电磁波全过程

第 5 讲 工程实战：Python 实现电磁波核心参数自动化计算

以下代码均为可直接运行的 Python 脚本，每行添加功能注释，覆盖本专栏核心计算场景。

5.1 电磁波基本参数计算工具

import math

# 定义通用物理常数（来源：CODATA 2018标准值）
c = 299792458 # 真空中光速，单位m/s
epsilon0 = 8.8541878128e-12 # 真空介电常数，单位F/m
mu0 = 4 * math.pi * 1e-7 # 真空磁导率，单位H/m
eta0 = math.sqrt(mu0 / epsilon0) # 真空本征阻抗，单位Ω

def calc_wave_params(frequency, epsilon_r=1.0, mu_r=1.0):
"""
计算指定频率电磁波在介质中的核心参数
参数:
frequency: 频率，单位Hz
epsilon_r: 相对介电常数，默认1.0（真空）
mu_r: 相对磁导率，默认1.0（非铁磁介质）
返回:
波速、波长、波数、本征阻抗
"""
# 计算介质中的介电常数和磁导率
epsilon = epsilon_r * epsilon0
mu = mu_r * mu0

# 计算介质中的波速 v = 1/sqrt(μ*ε)
v = 1 / math.sqrt(mu * epsilon)
# 计算波长 λ = v/f
wavelength = v / frequency
# 计算波数 k = 2π/λ
k = 2 * math.pi / wavelength
# 计算介质本征阻抗 η = sqrt(μ/ε)
eta = math.sqrt(mu / epsilon)

return v, wavelength, k, eta

# 实例：计算3.5GHz 5G信号在真空中的参数
if __name__ == "__main__":
f = 3.5e9 # 3.5GHz
v, lam, k, eta = calc_wave_params(f)
print(f"频率{f/1e9}GHz电磁波在真空中的参数：")
print(f"波速：{v:.2e} m/s")
print(f"波长：{lam*100:.2f} cm")
print(f"波数：{k:.2f} rad/m")
print(f"本征阻抗：{eta:.2f} Ω")

5.2 良导体趋肤深度计算工具

import math

# 导入物理常数
mu0 = 4 * math.pi * 1e-7

def calc_skin_depth(frequency, sigma, mu_r=1.0):
"""
计算良导体的趋肤深度
参数:
frequency: 频率，单位Hz
sigma: 导体电导率，单位S/m
mu_r: 相对磁导率，默认1.0
返回:
趋肤深度，单位m
"""
# 计算角频率 ω = 2πf
omega = 2 * math.pi * frequency
# 计算磁导率
mu = mu_r * mu0
# 良导体趋肤深度公式 δ = sqrt(2/(ω*μ*σ))
delta = math.sqrt(2 / (omega * mu * sigma))
return delta

# 实例：计算铜在50Hz和1GHz下的趋肤深度
if __name__ == "__main__":
sigma_copper = 5.96e7 # 铜的电导率，单位S/m

delta_50hz = calc_skin_depth(50, sigma_copper)
delta_1ghz = calc_skin_depth(1e9, sigma_copper)

print(f"铜在50Hz工频下的趋肤深度：{delta_50hz*1000:.2f} mm")
print(f"铜在1GHz高频下的趋肤深度：{delta_1ghz*1e6:.2f} μm")

5.3 电基本振子辐射电阻计算工具

import math

def calc_radiation_resonance(l_length, wavelength):
"""
计算电基本振子的辐射电阻
参数:
l_length: 振子长度，单位m
wavelength: 工作波长，单位m
返回:
辐射电阻，单位Ω
"""
# 计算电长度比值
l_over_lambda = l_length / wavelength
# 辐射电阻公式 Rr = 80π²*(l/λ)²
Rr = 80 * (math.pi ** 2) * (l_over_lambda ** 2)
return Rr

# 实例：计算0.01波长的电基本振子辐射电阻
if __name__ == "__main__":
wavelength = 0.1 # 波长0.1m（3GHz）
l = 0.01 * wavelength # 0.01波长
Rr = calc_radiation_resonance(l, wavelength)
print(f"0.01λ电基本振子的辐射电阻：{Rr:.4f} Ω")
