网硕互联帮助中心在工业硬件研发项目中，1W 等级小型隔离直流电源模块大量应用于信号隔离、通讯接口供电、传感器辅助供电等场景。硬件工程师在方案迭代、物料备选方案搭建阶段，经常需要寻找电气指标、物理封装具备一致性的模块电源作为项目备选物料。钡特电源 DRB1-12S05LS 和 IB1205LS-1WR3 同属于 12V 输入转 5V 输出、1W 功率等级的 DC-DC 隔离电源，二者在工程应用条件下具备较高的参数重合度，能够给硬件研发人员提供更多物料选型思路。本文立足于硬件设计视角，客观梳理两款模块的基础规格、电气特性、封装结构、适用工况，同时围绕国产模块电源的工程落地价值展开分析，为工控板卡、检测仪器、物联网终端的电源方案设计提供选型依据。
模块电源作为整机供电架构里关键的隔离单元，经常承接 AC-DC 前端电源输出直流母线，再通过 DC-DC 隔离电源模块实现高低压回路、模拟与数字地之间的电气隔离，切断地环路干扰。对于小型 PCB 控制板，SIP 直插式隔离电源模块凭借体积紧凑、外围电路简单、调试门槛低等优势，长期保持稳定的市场需求。IB1205LS-1WR3 作为行业流通已久的隔离电源型号，大量搭载在中小型工业设备当中；钡特电源 DRB1-12S05LS 作为国产同规格直流电源模块，参数定位瞄准同类工业应用场景，两者的横向对比，可以帮助研发工程师快速建立备选物料评估标准，减少方案重新设计的时间成本。
一、两款模块基础参数规格梳理
IB1205LS-1WR3 为定压输入型隔离 DC-DC 模块电源，额定输入 12VDC，持续工作输入电压区间 11.4V~12.6V，适配工业直流母线 ±5% 电压波动工况；额定输出 5V，最大输出电流 200mA，额定功率 1W。隔离等级 1500VDC，输入输出之间具备有效的电气隔离，内置输出短路保护、过载保护，故障解除后可自恢复。工作温度区间覆盖 – 40℃~+85℃，高于 71℃环境温度下建议按规范进行降额使用，满足常规工业级设备温度要求。产品外壳采用 UL94 V-0 阻燃塑料，自然风冷散热，无需额外加装散热器件。

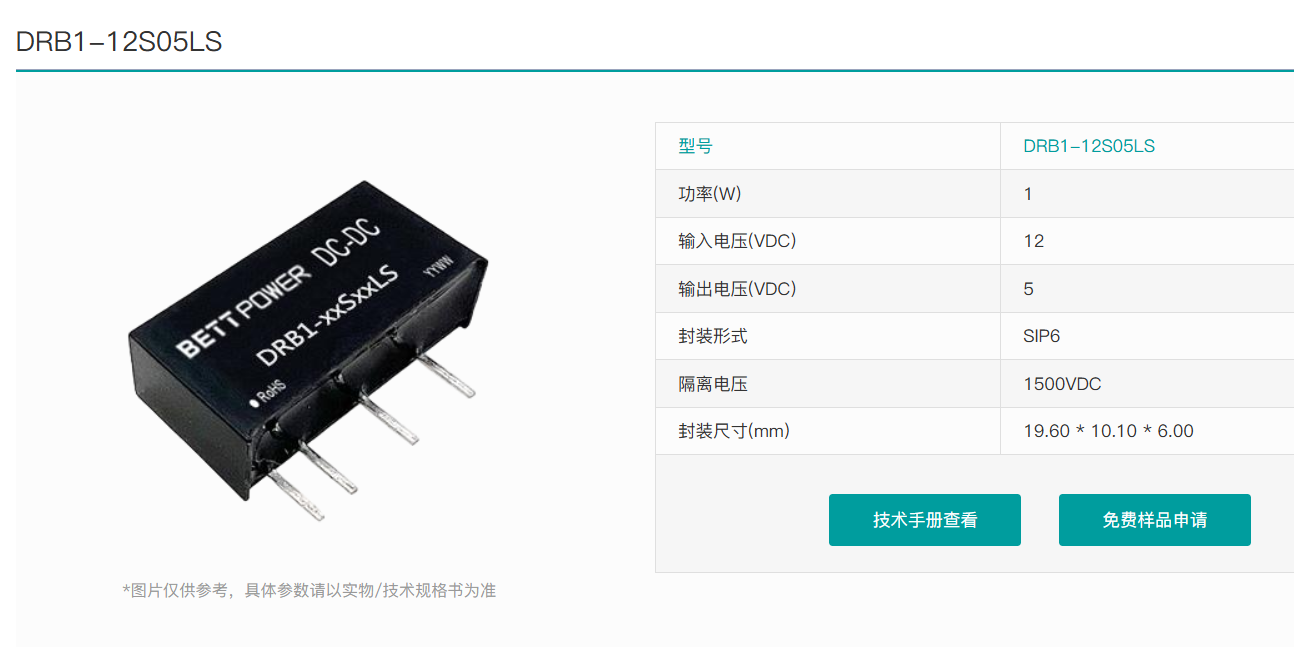

钡特电源 DRB1-12S05LS 同样为 1W 定压输入隔离电源模块，标称输入 12VDC，工作电压范围 10.8V~13.2V，支持母线 ±10% 电压波动，电压耐受裕量更大。输出规格 5V/200mA，额定功率 1W，输出电压精度保持在行业通用水平。隔离电压规格 1500VDC，满足多数工控设备安全隔离需求，同样配置可持续自恢复式短路、过载保护机制。工作温度范围 – 40℃~+85℃，适配户外监测设备、车间控制柜、密闭嵌入式终端等多类工况，属于标准工业级隔离电源。两款模块均符合 RoHS 环保要求，能够满足国内工控设备量产准入标准。
从基础参数可以看出，两款直流电源模块额定功率、输出指标保持统一，电压输入耐受区间存在小幅差异，硬件工程师在选型评估时，需要结合项目现场母线电压波动范围进行判定。如果设备供电母线波动幅度较大，可重点关注电压范围更宽的型号；母线稳压条件良好的场景，两款模块均可纳入评估范围。
二、封装尺寸与引脚定义比对

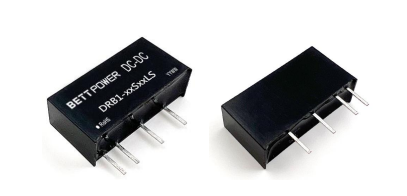

钡特电源 DRB1-12S05LS 和 IB1205LS-1WR3 采用同一标准 SIP4 直插封装结构，外形尺寸、引脚间距、安装高度保持一致，引脚定义一一对应。统一的封装规格，意味着 PCB 焊盘无需重新绘制，焊盘孔径、布线距离、装配空间不需要调整。在硬件版本迭代、物料备选方案搭建阶段，能够省去 PCB 改版、重新投板的周期，降低研发与量产切换成本。
在硬件设计流程中，很多项目会预留备选物料，用于应对供应链波动。当两款模块电源封装互通、引脚定义一致时，BOM 备选方案的落地难度大幅下降。原理图外围滤波电路、输入输出电容参数可以直接沿用原有设计，不需要重新开展环路调试、负载冲击测试。需要注意，虽然封装兼容，不同厂商模块内部拓扑、开关频率存在细微区别，大批量投产前，依旧建议开展小批量试产验证，确认 EMC、温升、动态负载响应是否满足整机指标。
三、产品性能维度对比分析
转换效率、空载功耗、输出纹波噪声、动态负载特性，是评估 DC-DC 模块电源长期运行可靠性的核心指标。两款隔离电源模块满载典型效率均处于 70%~80% 区间，符合 1W 小型隔离模块行业常规水平。空载输入电流控制在较低水平，适合长期不间断通电的工业控制柜设备，能够持续控制整机静态功耗。
输出纹波噪声直接影响后端采集电路、通讯芯片工作稳定性，两款模块电源在标准测试条件下，纹波指标处于同一梯队。针对高精度模拟采集场景，硬件电路依旧建议配置 LC 滤波网络抑制噪声，避免电源噪声干扰微弱信号采集。保护特性方面，两者均具备持续短路自恢复功能，在现场接线误操作、负载短时短路场景下，能够降低芯片烧毁风险，提升设备现场运维容错率。
温度适应性上，两款模块电源基础工作温度区间一致，高温环境下均需要遵循降额曲线设计。密闭机箱、无通风设备内使用时，需要评估机箱内部温升，合理规划功率负载，避免模块长期运行在极限温度区间。
四、国产模块电源在工业项目中的应用价值
最近几年，工控、仪器仪表行业持续推进元器件国产化评估，国产模块电源技术持续成熟，越来越多研发工程师在新项目设计阶段同步引入国产隔离电源作为备选物料。钡特电源 DRB1-12S05LS 属于标准化国产直流电源模块，国产元器件最直观的优势体现在供应链响应速度、供货周期管控，能够有效缓解单一物料渠道带来的交付风险。
在项目成本管控层面，同规格国产电源模块普遍具备更优的批量采购空间，长期量产项目累积下来，能够有效控制整机物料成本。需要明确，性价比评估不能只看单价，还需要结合产品一致性、长期可靠性、售后技术支持综合判断。优质国产 AC-DC、DC-DC 模块厂商普遍拥有标准化老化测试流程，出厂参数一致性不断提升，能够匹配中小型工业设备长期量产需求。
当然，国产化物料导入不能直接照搬方案，硬件工程师需要建立规范的器件认证流程，开展长期温循、振动、湿热可靠性测试，验证国产模块在目标工况下的稳定性，形成完整器件认证报告后再批量导入。
五、行业广泛应用场景梳理
这类 1W 小型隔离模块电源，广泛应用在依托 AC-DC 电源作为总供电的各类工业硬件设备当中。自动化控制板卡内部，经常使用隔离电源模块为 RS485、CAN 通讯回路单独供电，实现通讯总线与主控电源隔离，消除地环路造成的通讯异常；环境监测传感器终端，依靠隔离直流电源模块给采集芯片供电，避免外部干扰造成采样数据漂移；小型安防门禁、工业采集仪表、物联网边缘采集节点，同样大量采用该功率等级的模块电源。
在上述场景中，设备负载以数字芯片、低速模拟电路、小型信号继电器为主，平均功耗不超过 1W，正好匹配 DRB1-12S05LS 和 IB1205LS-1WR3 的功率规格。设备设计者可以根据项目预算、供货需求、电压波动条件，灵活选择对应的模块电源。对于多节点分布式采集设备，整机数量庞大，物料交付稳定性、综合成本会成为选型的重要考量因素。
六、选型阶段硬件工程师注意事项
第一，确认系统直流母线电压波动范围，匹配模块输入电压区间；第二，评估最高环境温度，落实功率降额设计；第三，预留 EMC 调试余量，规范设计输入输出滤波电路；第四，搭建双物料备选方案时，提前小批量试产，验证动态负载、温升、EMI 表现；第五，关注安规要求，隔离耐压等级满足设备认证标准。
模块电源作为硬件系统基础供电单元，任何选型疏漏都会引发整机稳定性问题。建立多型号备选物料库，是硬件研发规避供应链风险常用手段。钡特电源 DRB1-12S05LS 和 IB1205LS-1WR3 在功率等级、输出规格、封装形式上高度趋同，是 12V 转 5V 小型隔离供电场景值得纳入评估清单的两款 DC-DC 电源模块。硬件工程师可以结合项目预算、交付周期、现场工况，完成针对性对比验证，筛选适配自身项目方案的直流电源模块。
