简易智能手表——UI界面设计和更改时间设置

首先是手表首页的UI设计
首页代码设计如下：

#include "stm32f10x.h" // Device header
#include "MyRTC.h"
#include "OLED.h"
#include "Key.h"

void Peripheral_Init(void)
{
MyRTC_Init();
}

//设置显示首页时钟代码
void Show_Clock_UI(void)
{
MyRTC_ReadTime();//读取实时时钟
OLED_Printf(0,0,OLED_6X8,"%d-%d-%d",MyRTC_Time[0],MyRTC_Time[1],MyRTC_Time[2]);//设置年月日
OLED_Printf(16,16,OLED_12X24,"%02d-%02d-%02d",MyRTC_Time[3],MyRTC_Time[4],MyRTC_Time[5]);//设置时分秒

OLED_ShowString(0,48,"菜单",OLED_8X16);//设置菜单，注意这里的8X16相当于汉字符的16X16
OLED_ShowString(96,48,"设置",OLED_8X16);
}

//选项设置
int First_Page_Clock()
{
uint8_t ClFlag=1;
uint8_t KeyNum;
while(1)
{
KeyNum=Key_GetNum();
if(KeyNum==1)//上一项
{
ClFlag—;
if(ClFlag<=0){ClFlag=2;}
}
else if(KeyNum==2)//下一项
{
ClFlag++;
if(ClFlag>=3){ClFlag=1;}
}
else if(KeyNum==3)//确认
{
OLED_Clear();
OLED_Update();
return ClFlag;
}

switch (ClFlag)//选择菜单还是设置
{
case 1:
Show_Clock_UI();
OLED_ReverseArea(0,48,32,16);
OLED_Update();
break;

case 2:
Show_Clock_UI();
OLED_ReverseArea(96,48,32,16);
OLED_Update();
break;
}
}
}

主函数代码如下：

int main(void)
{
uint8_t ClFlag1;
OLED_Init();
OLED_Clear();
Timer_Init();
Peripheral_Init();
Key_Init();
LED_Init();

while (1)
{
ClFlag1=First_Page_Clock();

if(ClFlag1==1) //进入菜单页面
{

}
else if(ClFlag1==2) //进入设置页面
{

}
}
}

void TIM2_IRQHandler(void) //每毫秒进一次中断
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Key_Tick(); //20毫秒读一次键数
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}

这里要注意的是原函数代码没有12X24的像素点，也没有“菜单设置”这四个汉字，需要自己配置，配置流程如下：

首先是像素点的配置：

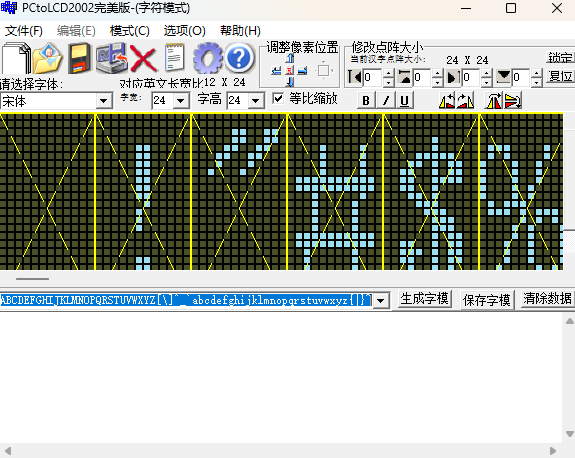

进入这个取模软件，然后将

!"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[]^_`abcdefghijklmnopqrstuvwxyz{|}~

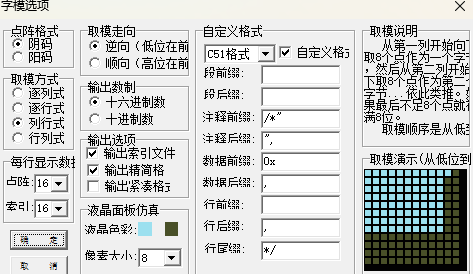

这段代码复制粘贴到方框里，然后点开设置按照

这样来设置，就是删了两个括号。

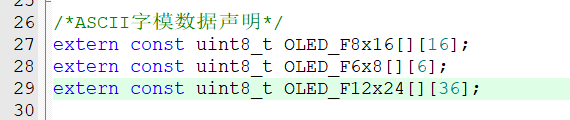

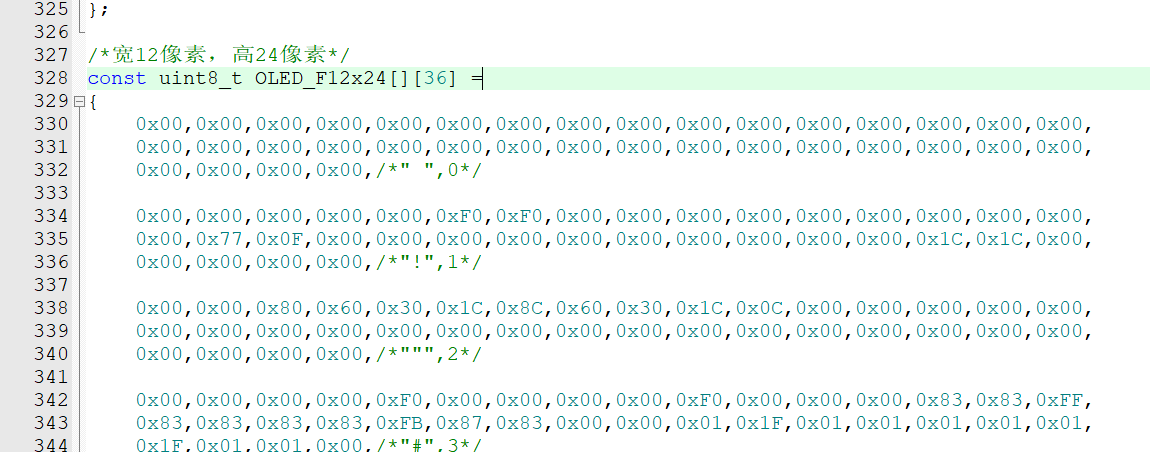

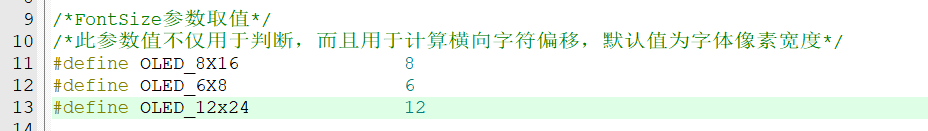

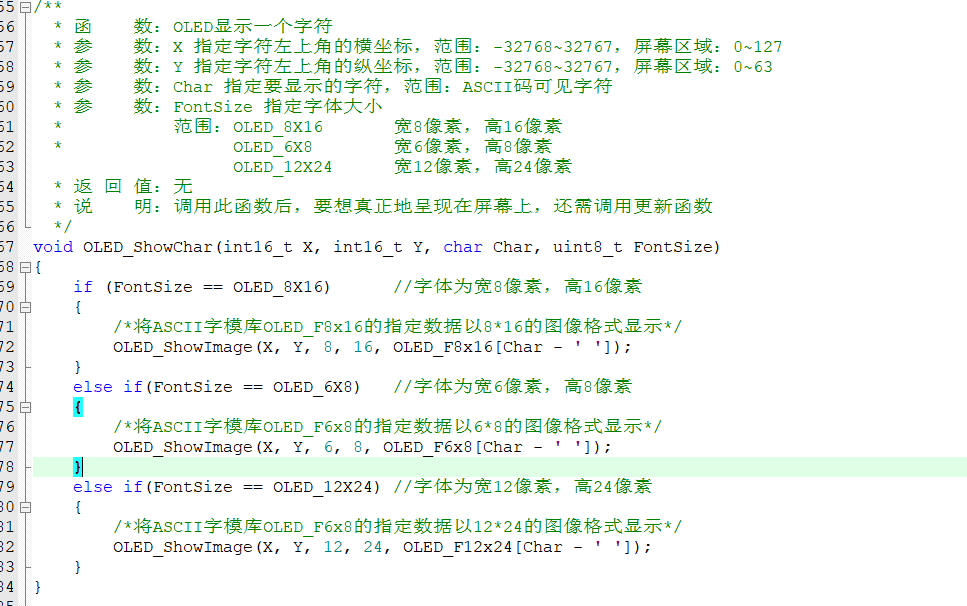

然后按照上面图片来操作，就是先到OLED_Data.C添加格式，然后到.h去声明一下，然后到OLED.C添加这个参数，最后就是定义。

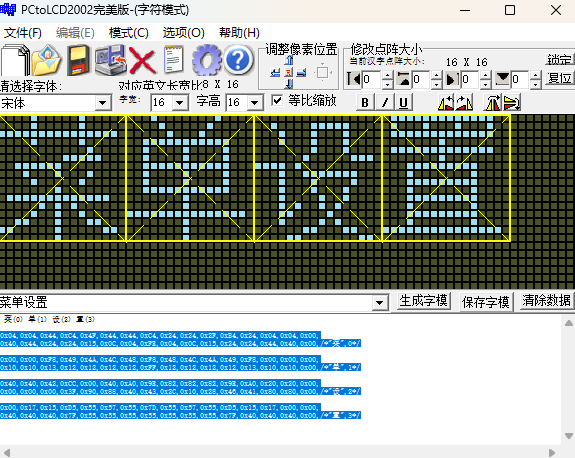

配置汉字操作如下：

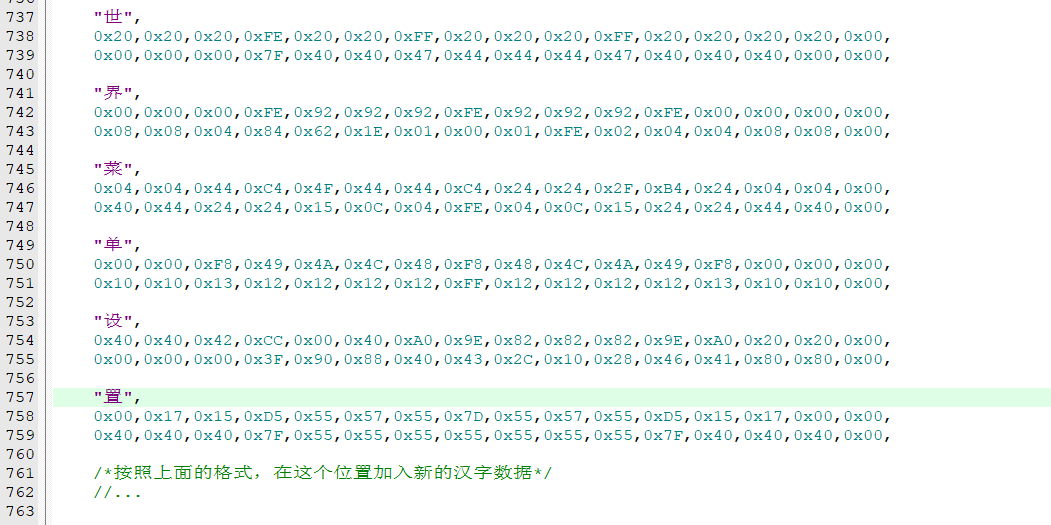

由图片可以知道，先设置你想要的汉字大小，然后填入的你需要的汉字，再复制粘贴到OLED.Data库就行了，注意设置页面要改成C51的。

最后因为江科大的Key代码是阻塞式操作，就是按下按键函数会一直卡在while循环里，这就会导致一直按下按键，手表首页UI时间就会卡着不动，所以解决这个方法就可以把读取按键改成，每20ms读取一次按键值，然后按键值变成非0数后又变回0，就是按下了那个按键，计时就可以交给中断，设置一个函数，定义一个初始值为20的Count变量，然后每调用一次函数就减一次Count，减到0就读取按键值，然后将这个函数放到每1ms进一次中断的中断函数里，这样就实现了每20ms读一次按键值的操作。

代码如下：

uint8_t Key_GetNum(void)
{
uint8_t Temp;
if(Key_Num)
{
Temp=Key_Num;
Key_Num=0;
return Temp;
}
else
{
return 0;
}
}

uint8_t Key_GetState()
{
uint8_t KeyNum = 0;//定义变量，默认键码值为0

if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0)//读PA4输入寄存器的状态，如果为0，则代表按键1按下
{
KeyNum = 1;//置键码为1
}

if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4) == 0)//读PA6输入寄存器的状态，如果为0，则代表按键2按下
{
KeyNum = 2;//置键码为2
}

if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)//读PB1输入寄存器的状态，如果为0，则代表按键2按下
{
KeyNum = 3;//置键码为3
}

return KeyNum;//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0

}

void Key_Tick(void)//每1ms调用一次，20ms读取一次键值
{
static uint8_t CurrentState = 0;//当前状态值（静态变量，保持值）
static uint8_t PreState = 0;//以前状态值（静态变量，保持值）
static uint8_t Count = 0;//计数器（静态变量，保持值）
Count++;
if(Count >= 20)
{
Count = 0;
PreState = CurrentState;
CurrentState = Key_GetState();
if(PreState != 0 && CurrentState == 0)//检测按键松开（松开时返回键值）
{
Key_Num = PreState;
}
}
}

主函数调用中断代码如下：

void TIM2_IRQHandler(void) //每毫秒进一次中断
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Key_Tick(); //20毫秒读一次键数
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}

接下来是进入设置页面和更改日期时间的代码：
进入设置页面代码：

//进入设置界面代码
void show_SettingPage_UI(void)
{
OLED_ShowImage(0,0,16,16,Return);
OLED_ShowString(0,16,"日期设置时间",OLED_8X16);
}

uint16_t Setting_Page()
{
uint8_t SetTime_SelectFlag=0;//及时清零，不然会直接跳转页面
uint8_t SetFlag=1;
while(1)
{
OLED_ShowImage(0,0,16,16,Return);
OLED_ShowString(0,16,"设置日期时间",OLED_8X16);

KeyNum=Key_GetNum();
if(KeyNum==1)//上一项
{
SetFlag—;
if(SetFlag<=0){SetFlag=2;}
}
else if(KeyNum==2)//下一项
{
SetFlag++;
if(SetFlag>=3){SetFlag=1;}
}
else if(KeyNum==3)//确认
{
OLED_Clear();
OLED_Update();
SetTime_SelectFlag=SetFlag;//选择返回还是进入时间设置页面
}
if(SetTime_SelectFlag==1){return 0;}//跳出Setting_Page()函数，回到main函数while底部，重新运行
else if(SetTime_SelectFlag==2){SetTime(); SetTime_SelectFlag=0;}//进入时间设置页面，返回后清零标志

switch (SetFlag)//选择返回或者设置日期时间
{
case 1:
show_SettingPage_UI();
OLED_ReverseArea(0,0,16,16);
OLED_Update();
break;

case 2:
show_SettingPage_UI();
OLED_ReverseArea(0,16,96,16);
OLED_Update();
break;
}
}
}

进入设置日期时间代码：

#include "stm32f10x.h" // Device header
#include "MyRTC.h"
#include "OLED.h"
#include "Key.h"

//显示时间第一页（年月日）
void ShowTime_FirstPage(void)
{
OLED_ShowImage(0,0,16,16,Return);
OLED_Printf(0,16,OLED_8X16,"年:%4d",MyRTC_Time[0]);
OLED_Printf(0,32,OLED_8X16,"月:%2d",MyRTC_Time[1]);
OLED_Printf(0,48,OLED_8X16,"日:%2d",MyRTC_Time[2]);
}

//显示时间第二页（时分秒）
void ShowTime_SecondPage(void)
{
OLED_Printf(0,0,OLED_8X16,"时:%2d",MyRTC_Time[3]);
OLED_Printf(0,16,OLED_8X16,"分:%2d",MyRTC_Time[4]);
OLED_Printf(0,32,OLED_8X16,"秒:%2d",MyRTC_Time[5]);
}

void Chance_RTCTime(uint8_t i,uint16_t Flag) //Flag=1;加1，Flag=0；减1
{
if(Flag==1){ MyRTC_Time[i]++;}
else if(Flag==0){ MyRTC_Time[i]—;}
MyRCT_SetTime(); //将更改的值刷新到硬件中去
}

//【修复】去掉 extern KeyNum，改为各函数内部使用局部变量，避免跨文件全局变量依赖
//extern uint8_t KeyNum; //声明KeyNum在别处有定义，直接调用

//【修复】SetYear 加了 while(1) 循环，持续读取按键直到按确认键(Key3)退出
//原来的代码只执行一次就返回，外层 SetTime() 会反复调用导致死循环
void SetYear(void) //改变年函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum(); //【修复】用局部变量替代 extern 全局变量
if(KeyNum==1)//加1
{
Chance_RTCTime(0,1);
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(0,0);
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_FirstPage();
OLED_ReverseArea(24,16,32,16); //显示更改的数值
OLED_Update();
}
}

//【修复】SetMonth 加了 while(1) 循环，同上
void SetMonth(void) //改变月函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(1,1);
if(MyRTC_Time[1]>=13){MyRTC_Time[1]=1; MyRCT_SetTime();}
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(1,0);
if(MyRTC_Time[1]<=0){MyRTC_Time[1]=12; MyRCT_SetTime();}
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_FirstPage();
OLED_ReverseArea(24,32,16,16); //显示更改的数值
OLED_Update();
}
}

//【修复】SetDay 加了 while(1) 循环，同上
void SetDay(void) //改变日函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(2,1);
if(MyRTC_Time[2]>=32){MyRTC_Time[2]=1; MyRCT_SetTime();}
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(2,0);
if(MyRTC_Time[2]<=0){MyRTC_Time[2]=31; MyRCT_SetTime();}
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_FirstPage();
OLED_ReverseArea(24,48,16,16); //显示更改的数值
OLED_Update();
}
}

//【修复】SetHour 加了 while(1) 循环；边界值 >=25 改为 >=24（小时是0~23，24时应绕回0）
void SetHour(void) //改变时函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(3,1);
if(MyRTC_Time[3]>=24){MyRTC_Time[3]=0; MyRCT_SetTime();} //【修复】>=25→>=24，绕回到0而非1
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(3,0);
if(MyRTC_Time[3]<0){MyRTC_Time[3]=23; MyRCT_SetTime();}
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_SecondPage();
OLED_ReverseArea(24,0,16,16); //显示更改的数值
OLED_Update();
}
}

//【修复】SetMinute 加了 while(1) 循环；边界值 >=60 绕回到0而非1
void SetMinute(void) //改变分函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(4,1);
if(MyRTC_Time[4]>=60){MyRTC_Time[4]=0; MyRCT_SetTime();} //【修复】绕回到0而非1
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(4,0);
if(MyRTC_Time[4]<0){MyRTC_Time[4]=59; MyRCT_SetTime();} //【修复】<=0→<0，配合 int16_t 类型
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_SecondPage();
OLED_ReverseArea(24,16,16,16); //显示更改的数值
OLED_Update();
}
}

//【修复】SetSecond 加了 while(1) 循环；边界值 >=60 绕回到0；减1改用 <0 判断
void SetSecond(void) //改变秒函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(5,1);
if(MyRTC_Time[5]>=60){MyRTC_Time[5]=0; MyRCT_SetTime();} //【修复】绕回到0而非1
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(5,0);
if(MyRTC_Time[5]<0){MyRTC_Time[5]=59; MyRCT_SetTime();} //【修复】<=0→<0，配合 int16_t 类型
}
else if(KeyNum==3){return;} //确认并退出
ShowTime_SecondPage();
OLED_ReverseArea(24,32,16,16); //显示更改的数值
OLED_Update();
}
}

uint8_t SetTimeFlag=1; //选项设置
uint8_t SetTime_Flag_Temp; //确定选项

//【修复】每次进入 SetTime 重置状态变量，避免上次退出时的残留值导致显示错乱
//【修复】每个 setter 调用后 SetTime_Flag_Temp 清零，防止外层 while 反复进入死循环
uint16_t SetTime(void) //设置时间，第一页是年月日，第二页是时分秒
{
SetTimeFlag=1; //【修复】每次进入重置，避免残留上次的选项值
SetTime_Flag_Temp=0; //【修复】每次进入清零，避免直接跳转

while(1)
{
uint8_t KeyNum=Key_GetNum(); //【修复】用局部变量替代 extern 全局变量
if(KeyNum==1)//上一项
{
SetTimeFlag—;
if(SetTimeFlag<=0){SetTimeFlag=7;}
}
else if(KeyNum==2)//下一项
{
SetTimeFlag++;
if(SetTimeFlag>=8){SetTimeFlag=1;}
}
else if(KeyNum==3)//确认更改时间
{
OLED_Clear();
OLED_Update();
SetTime_Flag_Temp=SetTimeFlag;
}
//【修复】每个 setter 调用后将 SetTime_Flag_Temp 清零，防止死循环
if(SetTime_Flag_Temp==1){return 0;} //跳出 SetTime()函数，回到Setting_Page()函数
if(SetTime_Flag_Temp==2){SetYear(); SetTime_Flag_Temp=0; OLED_Clear();}//年
if(SetTime_Flag_Temp==3){SetMonth(); SetTime_Flag_Temp=0; OLED_Clear();}//月
if(SetTime_Flag_Temp==4){SetDay(); SetTime_Flag_Temp=0; OLED_Clear();}//日
if(SetTime_Flag_Temp==5){SetHour(); SetTime_Flag_Temp=0; OLED_Clear();}//时
if(SetTime_Flag_Temp==6){SetMinute(); SetTime_Flag_Temp=0; OLED_Clear();}//分
if(SetTime_Flag_Temp==7){SetSecond(); SetTime_Flag_Temp=0; OLED_Clear();}//秒

switch (SetTimeFlag)//显示年月日时分秒选项
{
case 1: //显示返回
OLED_Clear();
ShowTime_FirstPage();
OLED_ReverseArea(0,0,16,16);
OLED_Update();
break;

case 2: //显示年
OLED_Clear();
ShowTime_FirstPage();
OLED_ReverseArea(0,16,16,16);
OLED_Update();
break;

case 3: //显示月
OLED_Clear();
ShowTime_FirstPage();
OLED_ReverseArea(0,32,16,16);
OLED_Update();
break;

case 4: //显示日
OLED_Clear();
ShowTime_FirstPage();
OLED_ReverseArea(0,48,16,16);
OLED_Update();
break;

case 5: //显示时
OLED_Clear();
ShowTime_SecondPage(); //第二页头
OLED_ReverseArea(0,0,16,16);
OLED_Update();
break;

case 6: //显示分
OLED_Clear();
ShowTime_SecondPage();
OLED_ReverseArea(0,16,16,16);
OLED_Update();
break;

case 7: //显示秒
OLED_Clear();
ShowTime_SecondPage();
OLED_ReverseArea(0,32,16,16);
OLED_Update();
break;
}
}
}

其实这里的代码底层逻辑几乎一样，先是设置一个页面函数，然后选择按键选择高亮部分，如果选择返回就是return 0；，那么就会跳出这个页面函数，回到上一个页面函数
例如：

void SetYear(void) //改变年函数
{
while(1)
{
uint8_t KeyNum=Key_GetNum();
if(KeyNum==1)//加1
{
Chance_RTCTime(0,1);
}
else if(KeyNum==2)//减1
{
Chance_RTCTime(0,0);
}
else if(KeyNum==3){return 0;} //确认并退出
ShowTime_FirstPage();
OLED_ReverseArea(24,16,32,16); //显示更改的数值
OLED_Update();
}
}

这个函数就是一个高亮年日期，并且能改变年数组的页面函数，return0，后它就会退出SetYear(void)这函数，回到，SetTime这个页面函数。不过这个return中的0并没有意义，只是借助return跳出这个函数，所以按理来说你写return也可以运行
