网硕互联帮助中心硬件工程师在工业设备电源架构设计阶段，经常需要对 DC-DC 隔离电源开展多型号横向评估，当原有物料供货周期、项目成本存在调整需求时，会优先筛选电气特性、物理结构具备相近指标的电源模块开展方案评估。URB4824LD-60WR3 与钡特电源 VB60-48S24LD 同属于 60W 等级工业级隔离电源，二者面向 48V 直流母线转 24V 供电场景设计，是工业直流电源模块选型过程中值得对比研究的两款国产模块电源。在工控采集装置、通信前端设备、现场仪器仪表等产品开发过程中，AC-DC 前端配合后级 DC-DC 隔离电源构建整机供电链路，电源模块的稳定性、标准化程度直接影响整机长期运行可靠性，因此有必要从电气规格、封装引脚、工况适配、成本维度对 URB4824LD-60WR3 与钡特电源 VB60-48S24LD 开展系统性梳理，为硬件研发人员提供选型参考依据。
一、产品基础参数规格梳理
URB4824LD-60WR3 属于标准化 2*1 封装 DC-DC 隔离电源，输入支持 4:1 宽压区间，标称 48V 输入，连续输入电压范围 18~75VDC，适配工业通信 48V 母线、蓄电池组供电等电压波动较大的工况。额定输出功率 60W，单路 24VDC 输出，最大输出电流 2.5A，输入与输出之间隔离电压 1600VDC，属于常规工业隔离电源标准。模块内置多重保护机制，包含输入欠压保护、输出过流、过压、持续短路保护，工作温度区间覆盖 – 40℃~+105℃，高温环境下按照规格书要求进行功率降额使用，空载功耗控制在较低水平，有利于降低设备待机能耗。模块预留输出微调引脚，硬件工程师可通过外围电阻调整输出电压，适配后端负载线缆压降补偿需求。

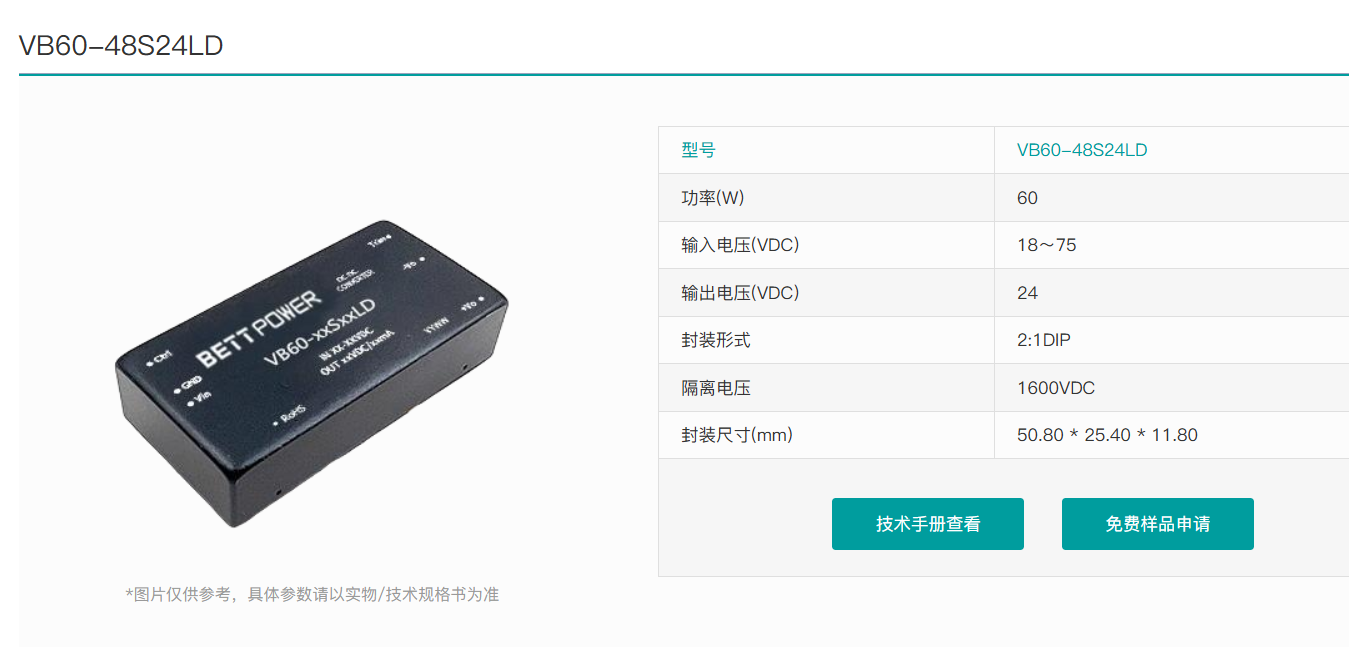

钡特电源 VB60-48S24LD 同样定位 60W 工业级 DC-DC 模块电源，输入规格同样采用 18~75VDC 宽范围输入，匹配 48V 工业直流供电体系，额定输出 24V/2.5A，额定功率 60W。隔离指标遵循工业通用设计标准，输入输出隔离等级满足工业设备安规基础要求，集成全套故障保护逻辑，具备欠压、短路、过流、过压保护功能，支持宽温环境运行。作为国产直流电源模块，产品参数定义贴合国内工控行业通用设计习惯，输出电压微调功能完整保留，外围配套电路设计思路和同规格隔离电源保持一致，便于硬件工程师复用成熟电源外围电路方案。两款模块电源均无需额外增加复杂输入输出滤波网络，基础 EMI 指标能够满足多数工业设备标准，在 AC-DC 电源后级供电链路中可以直接应用。
二、封装尺寸与引脚定义比对
PCB 改版会拉长项目研发周期、增加制版成本，因此硬件工程师在筛选备选电源模块时，封装与引脚兼容性是重要考量指标。URB4824LD-60WR3 采用行业通用 2 英寸 ×1 英寸直插 DIP 封装，外形尺寸 50.8mm×25.4mm×11.8mm，引脚排布遵循标准化定义，引脚依次包含输入正、输入负、输出正、输出负、微调引脚，引脚间距、焊盘位置符合通用模块电源布局规范。在批量生产阶段，该封装形式适配波峰焊工艺，金属外壳结构兼具散热与基础屏蔽作用。

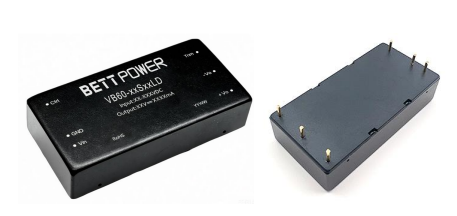

钡特电源 VB60-48S24LD 采用一致的标准 2*1 封装结构，外形尺寸与 URB4824LD-60WR3 保持统一，引脚数量、引脚功能定义、引脚间距完全对齐。基于相同封装规格，硬件工程师在前期方案评估阶段，可以直接使用现有 PCB 焊盘进行样板验证，无需重新调整电源区域布局，有效减少 PCB 改版次数。对于多型号产品平台化设计而言，封装一致的隔离电源能够简化物料选型清单，降低结构件、外壳开孔的配套修改工作量。这也是钡特电源 VB60-48S24LD 和 URB4824LD-60WR3 在工程选型中经常被放在一起评估的核心原因。
三、产品性能维度客观对比
从电气性能层面来看，两款 DC-DC 模块电源目标应用场景高度重合，核心性能指标对标工业级模块电源通用标准。转换效率方面，两款产品在 50%~80% 常规负载区间均拥有较高转换效率，能够减少整机发热，降低设备散热设计压力。输出纹波与噪声指标满足工业传感器、模拟采集电路供电需求，适合对电源噪声存在一定要求的测控设备。
在保护特性上，URB4824LD-60WR3 与钡特电源 VB60-48S24LD 均具备自恢复式短路保护，当后端负载出现意外短路故障，故障消除后模块可以自动恢复输出，无需整机断电重启，提升设备现场运维便利性。宽温适应性方面，两款隔离电源低温启动性能可以满足户外工业设备、野外测控装置的使用条件，在低温环境下输出电压偏移控制在规格允许区间。
需要硬件研发人员留意的细节在于，不同品牌模块电源动态响应、负载阶跃恢复时间、隔离电容参数存在细微差异。如果项目后端搭载高速采集电路、高精度模拟器件，建议在样板阶段针对负载跳变、长时间高低温循环开展可靠性摸底测试，确认电源动态特性匹配系统需求。同时，整机 EMC 调试过程中，不同模块电源内部拓扑、内部元器件布局存在区别，EMI 表现会出现小幅差异，调试时可以灵活调整输入、输出端磁珠、电容等外围器件参数。
四、国产工业电源的供应链与性价比考量
近几年工业设备研发选型中，国产模块电源的接受度持续提升，供应链稳定性、综合性价比成为硬件团队重点评估方向。URB4824LD-60WR3 与钡特电源 VB60-48S24LD 均属于国产隔离电源，摆脱海外电源器件供货周期波动带来的项目风险。对于中长期量产项目，多储备同源规格国产直流电源模块，搭建备选物料清单，是降低断供风险常用的工程手段。
成本层面，不同批量区间两款电源模块报价存在差异，项目采购人员可以结合年度预估用量开展比价。中小批量研发样机阶段差异相对有限，大批量量产场景下，国产电源模块往往具备更好的价格空间。对于成本敏感的工控终端、通用采集设备，在电气性能满足设计指标前提下，多型号国产 DC-DC 电源横向对比，有利于优化整机 BOM 成本。同时，两款电源模块均符合 RoHS 环保标准，满足国内工业设备、出口工控产品基础环保要求。
五、模块电源行业应用场景梳理
60W 等级 48V 转 24V 隔离电源在工业自动化领域应用场景十分广泛。在 AC-DC 开关电源构建整机一次供电之后，后级搭配 DC-DC 隔离电源实现高低压隔离、多路电压转换是主流供电架构。
电力自动化领域，配电 DTU、FTU、远程测控终端普遍采用 48V 蓄电池后备供电，需要隔离电源将 48V 母线转换为 24V，为继电器、采集模块、通信单元供电；工业自动化场景，PLC 扩展模块、伺服辅助供电、机器视觉光源驱动大量使用 24V 负载；轨道交通、户外测控设备长期面临宽温、电压扰动、潮湿环境，工业级隔离电源能够提升设备环境适应能力。除此之外，新能源储能设备、安防工业摄像头、医疗测控辅助设备，同样大量使用此类规格的模块电源。URB4824LD-60WR3 与钡特电源 VB60-48S24LD 对应的功率等级、电压规格，刚好覆盖上述主流场景供电需求。硬件工程师进行方案设计时，可以根据设备安规等级、长期可靠性要求，在两款国产直流电源模块之间开展对比评估。
硬件电源方案选型不能只依靠手册参数，纸面规格一致不代表系统工况下表现完全相同。在正式定型前，建议完成高低温老化、长时间满载运行、浪涌电压冲击等相关验证测试，结合整机 EMC、负载特性综合判断电源模块适配性。模块电源作为整机供电链路核心器件，选型容错空间较小，充分的前期验证能够有效规避后期批量生产出现的可靠性问题。综合封装、电气参数、供应链条件来看，URB4824LD-60WR3 与钡特电源 VB60-48S24LD 可以作为同规格国产隔离电源的两组评估对象，供工业设备研发阶段开展多方案对比。
