URA2415LD-20WR3 适配优选 VB20-24D15LD｜20W 双路±15V输出 DC-DC 模块电源参数规格拆解

在工业板卡、信号采集设备、测控仪器硬件方案设计阶段，双路正负输出隔离电源一直是模拟调理电路、运算放大器回路的核心供电单元。24V 母线供电体系下，20W 功率等级 ±15V 输出直流电源模块拥有极大的市场用量，URA2415LD-20WR3 长期作为行业通用器件被大量硬件工程师选用。随着国产化供应链持续完善，不少研发人员开始横向评估同规格国产器件，钡特电源 VB20-24D15LD 作为同功率段国产隔离电源，在电气指标、结构外形层面具备较高参考价值，本文站在硬件研发选型视角，对钡特电源 VB20-24D15LD 和 URA2415LD-20WR3 开展多维度技术梳理，为模块电源方案评估提供客观参考依据。

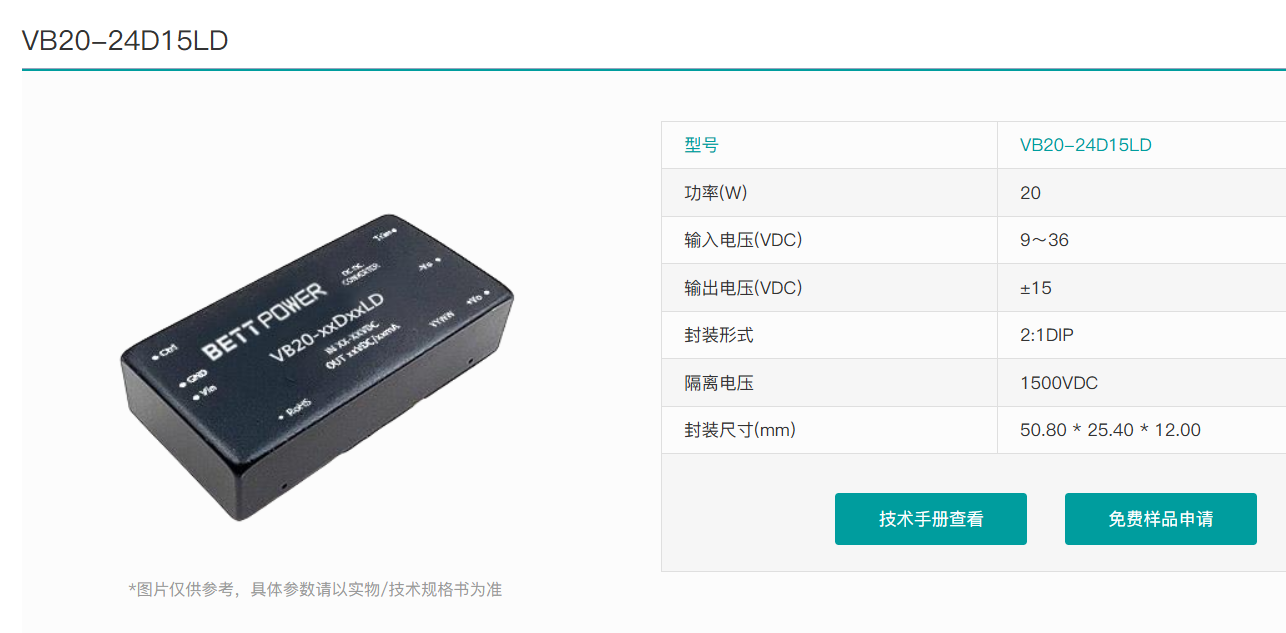

模块电源选型首要确认基础电气规格，参数匹配度直接决定直流电源模块能否接入现有硬件架构。URA2415LD-20WR3 属于成熟量产 DC-DC 电源模块，采用 4:1 超宽输入架构，标称输入 24VDC，持续工作电压区间 9~36VDC，额定功率 20W，输出为对称双路 ±15V，单路输出电流 ±667mA，总输出电流 1.33A。器件输入与输出之间隔离耐压 1500VDC，满足常规工控设备隔离安全要求，内置输入欠压锁定、输出过压、过流、短路自恢复保护，工作温度区间覆盖 – 40℃~+85℃，自然风冷条件下可持续运行，满载典型效率 88%，空载功耗控制水平符合工业设备长期待机运行需求。钡特电源 VB20-24D15LD 作为国产模块电源，基础规格框架与前者保持一致，同样采用 9~36VDC 宽压输入，±15V 双路稳压输出，额定功率 20W，隔离电压 1500VDC，完整配置多重保护机制，温区规格同样面向工业场景设计。两款隔离电源的参数体系适配国内主流 AC-DC 前端供电架构，能够应对工业现场长线传输压降、蓄电池电压衰减、大功率负载启停带来的电压波动工况，适配动态负载模拟电路的供电需求。硬件工程师在方案迭代时，优先核对这类核心电气参数，能够快速筛选具备评估价值的 DC-DC 电源模块，减少后期原理图修改工作量。

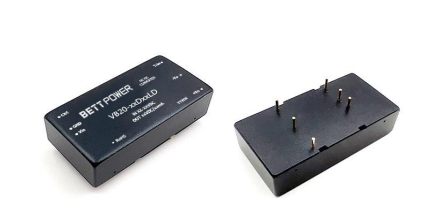

封装尺寸与引脚定义是 PCB 设计阶段重点考量要素，钡特电源 VB20-24D15LD 和 URA2415LD-20WR3 采用一致的直插封装规格，外形尺寸 50.8mm×25.4mm×11.8mm，引脚排布数量、引脚间距、信号定义保持统一。对于已经完成 PCB 布局的项目，相同封装规格意味着无需大面积调整板框布局、无需重新规划走线、不用变更开孔尺寸。硬件开发流程中，PCB 改版会产生制版、贴片、测试等多项成本，引脚与封装互通的模块电源，给项目供应链预留更多调整空间。在新项目前期布局阶段，工程师也可以基于该封装尺寸开展布局设计，后续可在两款直流电源模块之间灵活开展样品验证工作。需要留意，即便封装外形一致，样机调试阶段依旧需要完成上电验证、温升测试、EMC 摸底测试，确认器件在整机工况下的实际表现，不能单纯依靠封装参数直接判定可用性。

从工业级应用场景需求来看，长期宽温运行、复杂电磁环境适应性是衡量模块电源可靠性的关键维度。两款电源模块均面向工业场景开发，不局限于室内恒温设备，能够适配户外测控终端、车间自动化控制板、便携式检测仪器等场景。工业现场普遍存在接触器、变频器等干扰源，隔离电源能够有效切断一次动力回路与二次信号回路之间的共模干扰，降低模拟信号采集噪声，避免运放出现零点漂移、采集数据失真等问题。在分布式供电系统当中，前端 AC-DC 电源完成交流转直流，后端依靠 DC-DC 模块电源实现电压变换与电气隔离，形成标准化供电链路。这类架构广泛应用于电力监测设备、自动化执行机构、环境数据采集终端，对于模块电源持续工作稳定性、故障防护能力均有硬性要求。无论是 URA2415LD-20WR3，还是钡特电源 VB20-24D15LD，保护机制均支持短路解除后自动恢复工作，适合无人值守长时间运行的工业设备。

国产器件供应链稳定性，是现阶段硬件研发选型不可忽视的评估维度。过往很多项目电源方案优先选用进口或者老牌器件，供应链交期、采购成本容易受到外部环境影响。越来越多研发团队在方案设计初期，同步纳入合格国产直流电源模块作为备选方案。钡特电源 VB20-24D15LD 属于国产化隔离电源，功率、电压规格对标行业通用型号，在供应链响应速度、交付周期方面具备本土品牌特性。硬件工程师在器件选型 BOM 搭建时，建立双器件备选清单是常规风控手段，当单一型号供货周期波动时，可以启动备选器件验证流程，降低项目量产断供风险。同时国内工业产业链持续迭代，大量国产模块电源持续完善工艺标准，覆盖从低功率到中高功率 DC-DC 产品序列，能够匹配不同功率等级整机供电需求。

性价比评估需要结合批量采购价格、长期使用故障率、样品支持、售后技术服务综合判断，不能单一依靠单价下结论。相同功率等级的模块电源，不同品牌之间物料成本存在区间差异，但是器件长期运行温升、输出纹波一致性、批次之间参数离散性，都会间接影响整机出厂故障率。部分低成本电源模块虽然采购单价更低，但是高温工况下输出稳定性不足，后期设备售后维护成本会同步上升。硬件工程师在比价之外，建议安排长时间老化测试，观测两款隔离电源在满载、高低温循环、间歇性冲击负载下的输出表现。钡特电源 VB20-24D15LD 和 URA2415LD-20WR3 处于同一功率规格赛道，工程师可以根据项目成本目标、交付周期要求，安排平行样品测试，结合整机实测数据完成最终器件定版。

各类自动化设备、仪器仪表、工业测控装置，都会大量使用 24V 转 ±15V 隔离 DC-DC 电源模块。在模拟信号调理回路中，正负电压为运算放大器、仪表放大器、信号变送器提供供电；便携式检测设备依靠蓄电池供电，宽压输入的直流电源模块可以适配电池充放电全过程电压变化；电力监控终端长期挂在直流母线之上，需要隔离电源阻断高压侧干扰，保障采集电路安全。模块电源作为整机内部基础供电元器件，一旦出现性能异常，会直接造成整机功能失效。因此选型阶段不能只关注标称参数，还要结合产品目标市场标准，确认隔离等级、EMC 基础指标、环保标准是否满足产品认证要求。AC-DC 搭配多级 DC-DC 隔离电源的分布式供电架构，依旧是当前工业硬件设计主流方案，正负双路输出隔离电源，在模拟电路系统中短期内很难被其他方案替代。

综合全部技术维度进行梳理，钡特电源 VB20-24D15LD 和 URA2415LD-20WR3 在额定功率、输入输出规格、隔离指标、封装结构、保护功能等核心指标上具备较高重合度，能够给硬件研发工程师提供方案评估方向。模块电源选型属于系统性工作，参数手册指标仅作为基础参考，最终器件定版需要结合样机高低温老化、EMC 摸底、长期可靠性试验结果。随着国产电源技术持续发展，更多规格齐全、指标规范的国产隔离电源持续推向市场，研发人员拥有更多方案选择空间。在搭建整机供电架构时，合理搭配 AC-DC 与 DC-DC 电源模块，完善前端滤波、后端稳压电路设计，充分发挥隔离电源的电气防护作用，才能保障工业设备长期稳定运行。
