基于物联网的室内大棚监测系统的设计与实现

文章目录

• 一、系统介绍
• 二、设计介绍
• 三、效果图
• 源码获取

一、系统介绍

农作物产量的高低在很大程度上取决于环境的温湿度。传统的大棚温湿度控制具有一定的滞后性，不能满足农作物的种植需求。本设计是一个基于物联网的农业大棚温湿度控制系统，可以控制大棚温湿度变化，提高农作物产量的效率。本设计是利用单片机STC12C5A60S2自动控制理论和串口通信原理，通过温湿度传感器DHT11来检测大棚的温湿度；利用按键来设定大棚室内环境适宜的温湿度；系统测量的温湿度值以及设定的温湿度值可以显示在LCD1602液晶上，同时可以把温度和湿度实时发送到手机蓝牙APP上显示；当系统测量的温湿度值超过设定的温湿度值时，系统启动LED来报警来实现大棚温度控制的功能。最后本设计为大棚农作物提供一个适宜的温度和湿度环境，大大提高了农作物的产量。

二、设计介绍

本设计是一种模拟农业大棚利用PCB板结合单片机、温湿度传感器、液晶屏、按键、蜂鸣器、以及蓝牙模块焊接而成的监测系统的设计。利用按键设定室内适宜的温度和湿度值，然后温湿度传感器检测大棚内温度和湿度，当温度或者湿度大于设定的值时，启动LED报警，同时把温度湿度发送到蓝牙。 本设计首先利用软件Altium desiger 绘制原理图，然后利用keil软件编写控制程序，并进行仿真测试，最后焊接实物，烧录程序，对系统进行调试与实现。

传统的大棚温湿度控制系统具有很大的滞后性，且耗费大量的人力和物力。因此本设计将利用大学所学的模拟电路和数学电路以及C语言知识，以传感器技术为基础而设计一个基于物联网的大棚温湿度控制系统。该设计将利用单片机结合传感器技术结合设计而成。设计具有以下要求： （1）设计的大棚温湿度控制可以实现温湿度的采集； （2）按键可以设定温度以及湿度的阀值； （3）温度和湿度的数据信息可以显示在液晶屏上； （4）当采集的温度或者湿度超过设定的值时，启动LED灯报警； （5）能实时把温度和湿度通过蓝牙传输到手机APP中显示； （6）设计物联网的农业大棚温湿度控制系统硬件电路图； （7）编写物联网的农业大棚温湿度控制系统软件电路图。

根据上面的研究，针对传统大棚温度和湿度的测量精确度不高，达不到智能性，本设计提出利用温湿度传感器DHT11实时检测温湿度，结合无线传输技术，设计一个基于物联网技术农业大棚温湿度监测系统设计。该系统将利用STC12C5A60S2作为主控制器，利用温湿度传感器DHT11来测量大棚的温度和湿度；利用3个按键来控制设定大棚温度和湿度的报警阀值，一个按键可以控制温湿度的光标闪烁，一个按键表示温湿度的增1，一个按键表示温湿度的减1；系统采集的温湿度值和设定的温湿阀值可以显示在液晶屏LCD1602上；同时通过无线传输技术利用蓝牙HC-05传输到蓝牙APP上显示，当系统测量的温湿度值超过设定的报警阀值时，系统启动LED来报警。系统框图如图1所示。

图1 系统框图

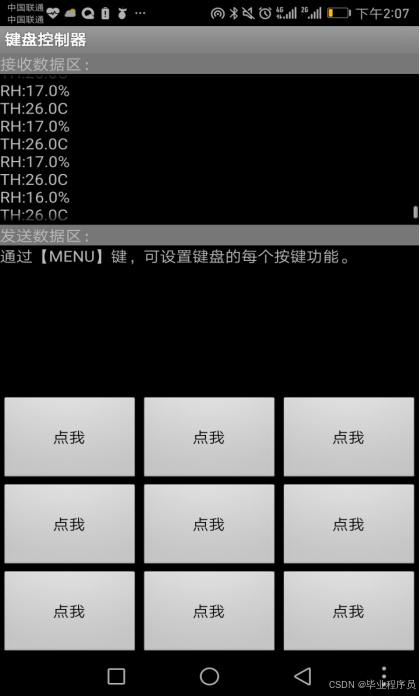

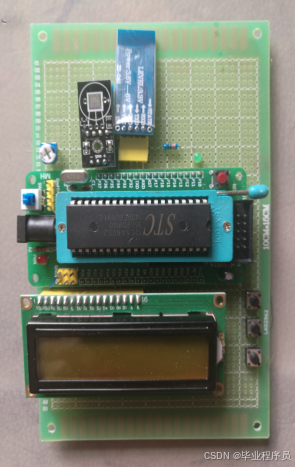

三、效果图
