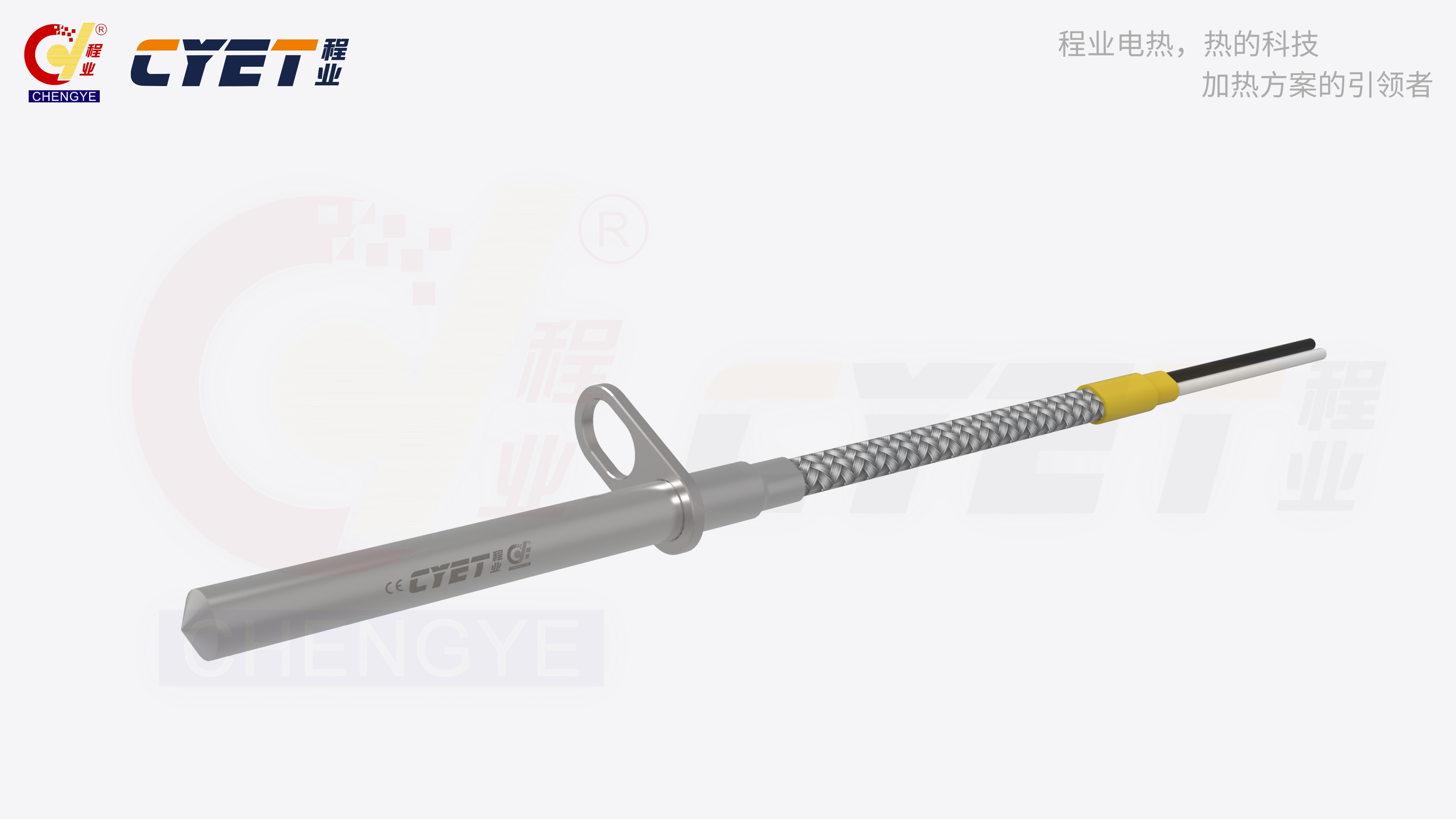

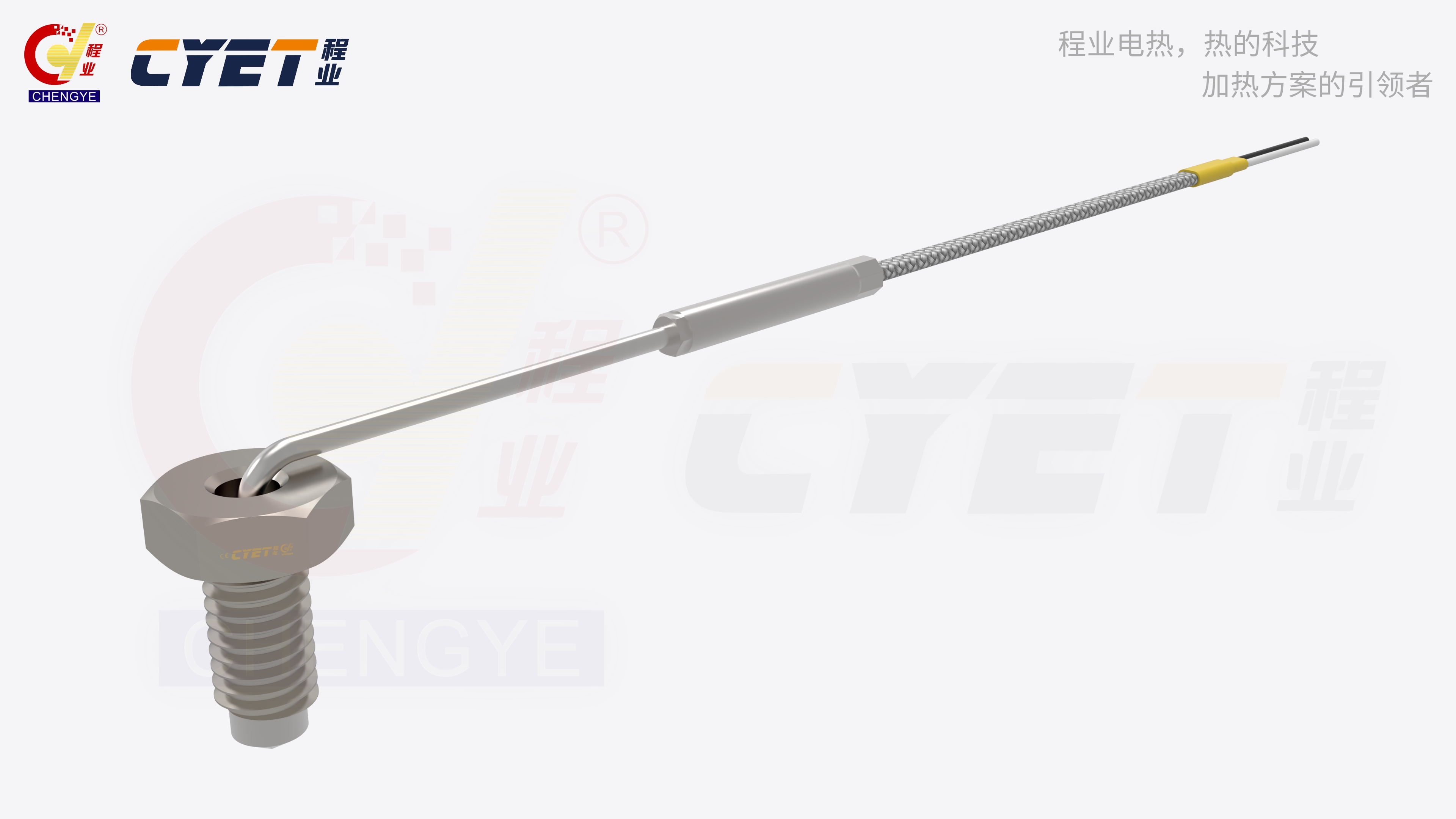

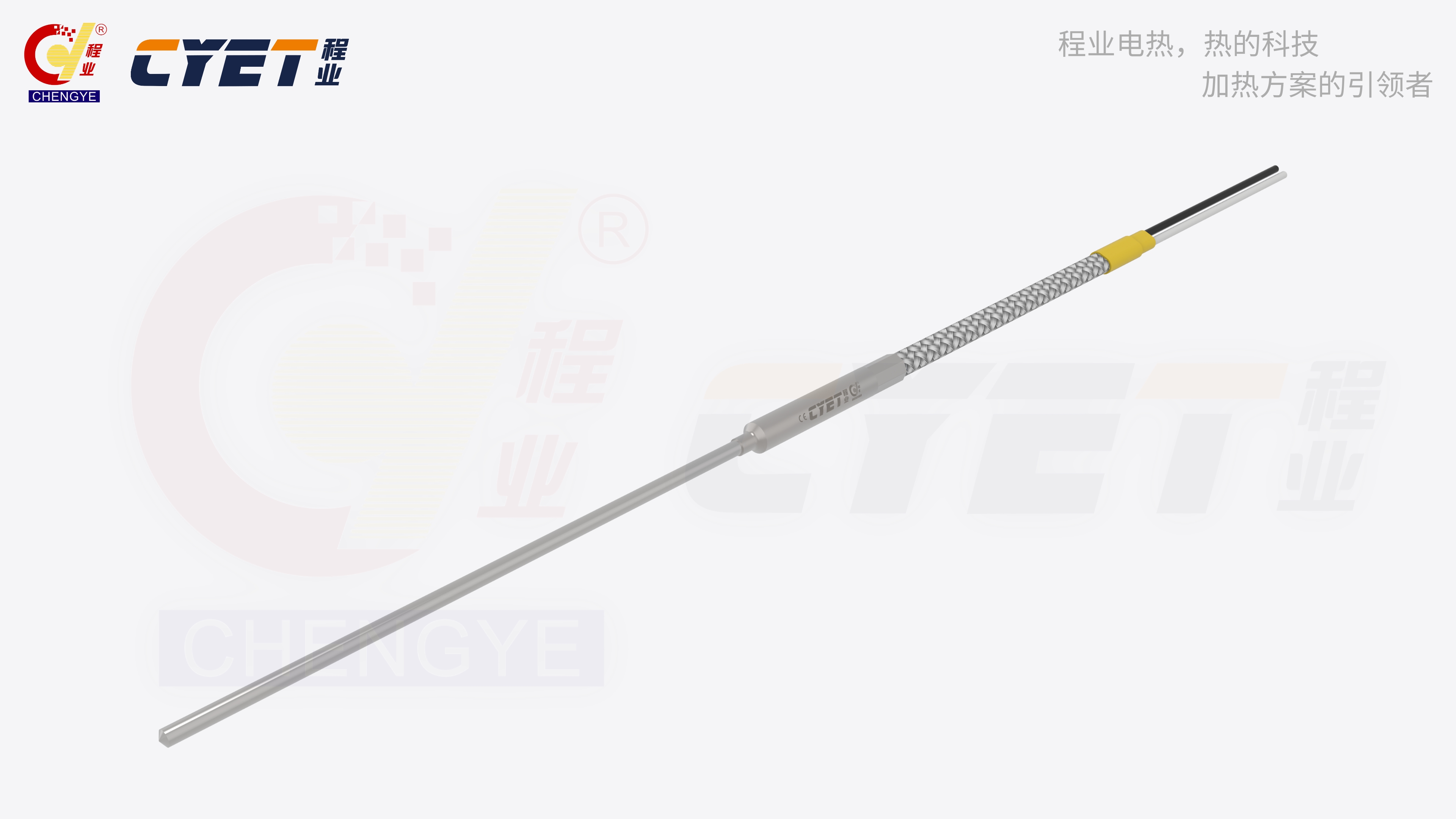

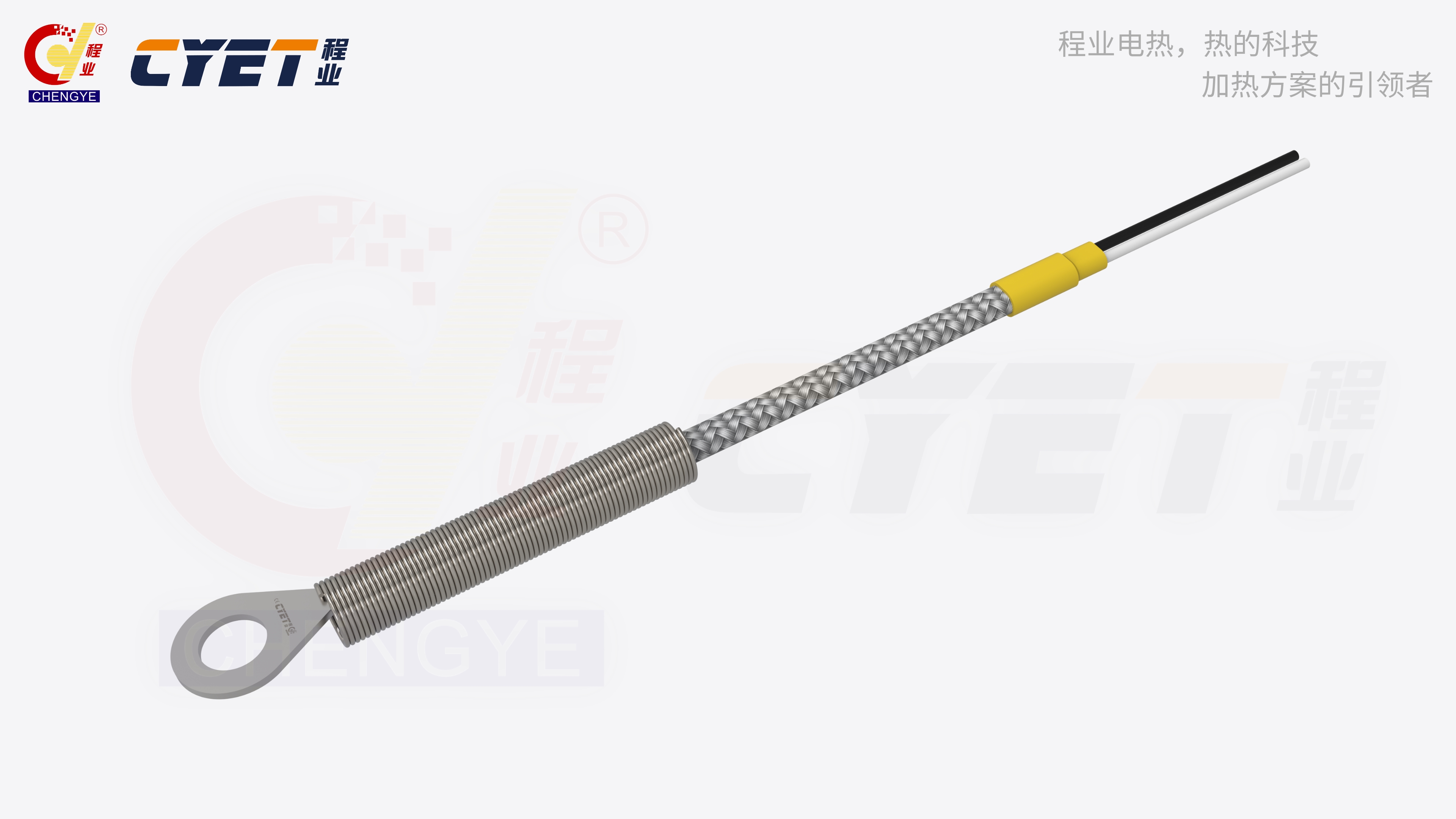

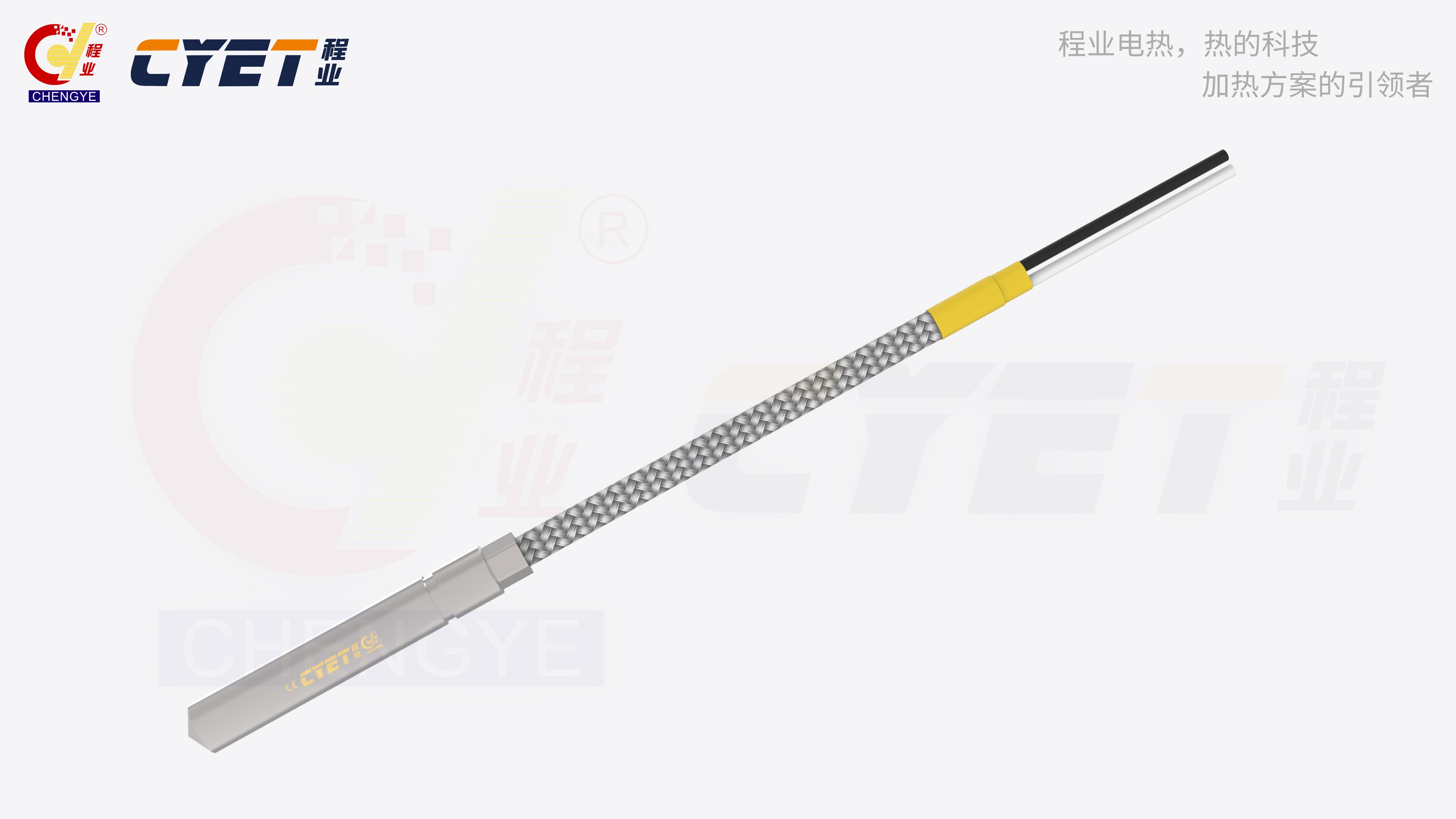

网硕互联帮助中心程业电热科技铠装热电偶是一种将热电极、绝缘材料和金属保护套管通过整体拉拔工艺结合成型的坚固型温度传感器。铠装J型热电偶（铁-康铜铠装热电偶）在保留J型热电偶高灵敏度（约52 μV/℃）的基础上，通过铠装结构显著增强了机械强度、耐环境侵蚀能力和动态响应性能，因而在振动、高压、腐蚀性介质等严苛工业测温场合得到广泛应用。本报告从结构原理、制造工艺、性能评估、环境适应性、选型策略及前沿发展等方面进行系统分析。
二、结构与制造工艺
2.1 基本结构
铠装J型热电偶由内到外主要包括：
热电极：正极铁（Fe）丝与负极康铜（CuNi）丝，直径范围0.05–2.5 mm；
绝缘材料：高纯度氧化镁（MgO，纯度≥99.5%，粒径≤10 μm）填充于电极之间；
金属护套：奥氏体不锈钢（如304、316L）、Inconel 600或哈氏合金，外径范围Φ0.25–12 mm；
密封端：通过电阻焊或激光焊封闭，确保内部干燥与气密。
2.2 制造流程
装填与预封：将Fe与CuNi丝穿入填充MgO的不锈钢管，一端用陶瓷珠定位并预焊密封；
多道次拉拔：在拉拔模中逐步减小外径（单道次减面率10–20%），同时压实MgO绝缘层，密度≥3.2 g/cm³；
退火处理：惰性气体（Ar）保护下退火（850 ℃ × 1 h），消除加工应力并稳定热电势；
切头与终封：去除多余护套，焊接冷端接头并充氮密封防潮。
工艺关键点：MgO的致密化程度直接决定绝缘性能（击穿电压>500 V/mm @25 ℃）；拉拔速度需控制在0.5–2 m/min，过快易产生绝缘层微裂纹。
三、铠装结构的性能优势机理
3.1 机械强度与抗振性
铠装工艺显著提升抗拉强度（可达1400 MPa，远高于裸丝的400 MPa），弯曲寿命（Φ3 mm样品）>5000次（弯曲半径≥5倍外径）。在振动测试（10–2000 Hz，加速度50 g）中，铠装结构能将偶丝应力集中降低约80%，有效抑制疲劳断裂。
3.2 快速响应特性
响应时间常数 τ₉₀（温度阶跃变化达到90%稳态所需时间）与护套外径呈正相关关系：
τ90≈0.5×d1.5
（d为护套外径，单位mm）。例：Φ1 mm铠装偶τ₉₀≈0.3 s，Φ6 mm铠装偶τ₉₀≈4 s，比传统装配式结构（τ₉₀>5 s）快得多。
3.3 耐腐蚀与密封性
316L不锈钢护套在海水环境中腐蚀速率<0.01 mm/年；MgO绝缘层吸水率<0.2%（95% RH，1000 h），绝缘电阻>1000 MΩ@25 ℃。密封端泄漏率<1×10⁻⁹ Pa·m³/s，可承受静压>60 MPa。
四、性能参数分析
4.1 热电势特性
铠装化对J型热电势的主要影响：
-
绝缘MgO的热电贡献：常温绝缘，但在>800 ℃时可能产生微弱热电势（<0.5 μV/℃），在700 ℃以上造成约±1 ℃附加误差；
-
加工应力影响：拉拔残余应力可造成热电势偏移±2 μV（约±0.04 ℃@200 ℃），经充分退火可降至±0.5 μV内。
4.2 温度范围扩展
铠装保护可部分突破裸丝的使用限制：
-
低温端：不锈钢护套在-200 ℃无低温脆化，但响应时间略增（Φ3 mm铠装偶τ₉₀≈0.8 s@-196 ℃）；
-
高温端：Inconel 600护套可将氧化上限从裸丝的800 ℃延至950 ℃（短期），但长期（>100 h）建议控制在850 ℃以下，以防MgO与Fe反应生成FeO。
4.3 精度与长期稳定性
-
工业级：±2.5 ℃ 或 ±0.75% FS；
-
精密级（退火+筛选）：±1.5 ℃ 或 ±0.4% FS；
-
长期稳定性（600 ℃×500 h）：热电势漂移<±3 μV（约±0.06 ℃@200 ℃）。
五、环境适应性与失效模式
5.1 气氛兼容性
-
氧化性气氛：304不锈钢护套在600 ℃空气中寿命>1000 h，Inconel 600护套在900 ℃空气中寿命>500 h；
-
还原性气氛：H₂分压>10 Pa时，不锈钢中Cr与H₂生成CH₄，引发晶间腐蚀，护套开裂（临界温度约450 ℃）；
-
腐蚀介质：316L耐Cl⁻<200 ppm，哈氏合金C276可耐>10,000 ppm Cl⁻。

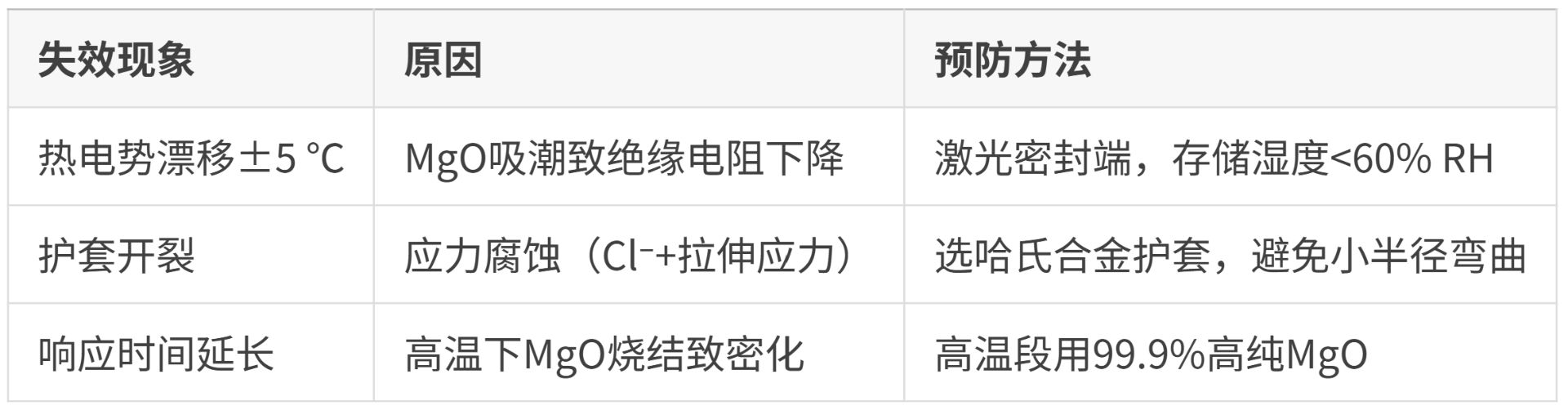

5.2 常见失效模式
六、应用场景与选型指南
6.1 典型应用
-

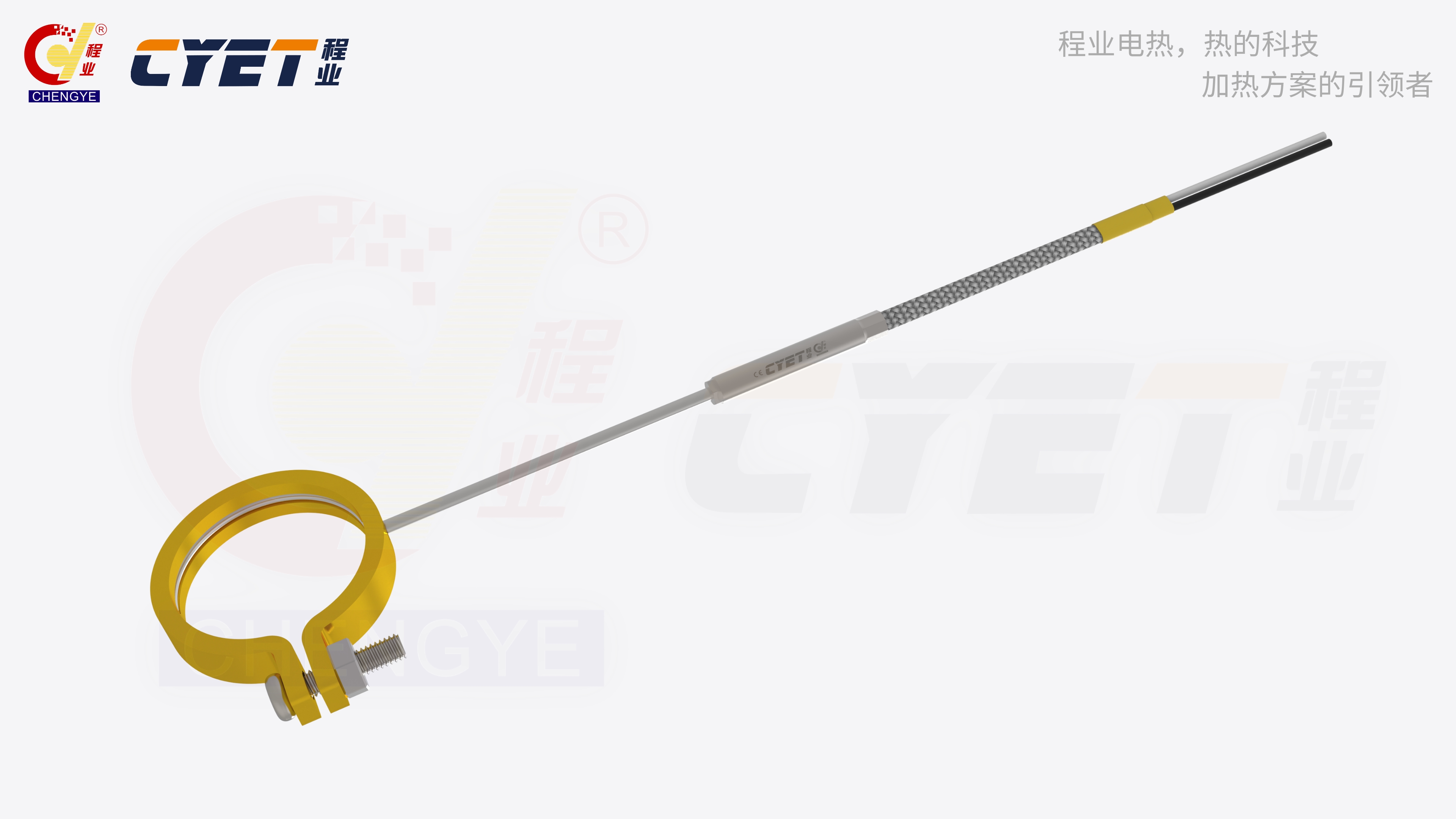

石化裂解炉：管外壁测温（600–800 ℃），抗压缩机振动（50 Hz）；
-
核电冷却回路：300–400 ℃，316L耐硼酸腐蚀；
-
航空发动机尾喷管：瞬态温度1000 ℃，Φ1 mm铠装偶响应0.3 s；
-
食品医药灭菌釜：121 ℃湿热环境，316L护套满足FDA卫生标准。
6.2 选型要点
-
护套材质：304（通用）、316L（耐腐蚀）、Inconel 600（高温）、哈氏合金（强腐蚀）；
-
外径：动态响应优选Φ1–3 mm，高压环境选Φ6–12 mm；
-
绝缘等级：>700 ℃需99.9%高纯MgO；
-
插入深度：≥10倍被测介质管径，弯曲半径≥5倍外径。
七、维护与校准
7.1 维护要点
-
半年一次绝缘电阻检测（>100 MΩ）；
-
定期检查护套裂纹与锈蚀；
-
冷端置于接线盒内并配补偿模块。
7.2 校准策略
-
周期：工业现场12个月，实验室6个月；
-
方法：比较法，0 ℃冰点槽与300 ℃油槽与标准铂电阻比对，修正分度表。
八、前沿发展与技术改进
8.1 材料创新
-
纳米复合绝缘：MgO掺5% Al₂O₃纳米颗粒（20 nm），击穿电压提升至800 V/mm，高温稳定性+30%；
-
梯度护套：内层Inconel 600耐高温，外层316L耐腐蚀，兼顾950 ℃抗氧化与耐蚀性。
8.2 智能化集成
-
微型阵列：Φ0.5 mm铠装偶集成16通道MEMS热电堆，空间分辨率0.5 mm；
-
自诊断芯片：实时监测护套温度并无线传输热电势漂移预警（准确率>92%）。
九、结论
铠装J型热电偶通过一体化金属护套-MgO绝缘-热电极结构，将J型热电偶的应用范围从实验室拓展至苛刻工业现场。其在机械强度、耐腐蚀、密封性及响应速度方面的优势，使其在振动、高压、腐蚀性介质的测温中具有不可替代性。铠装保护可将测温范围扩展至-200~950 ℃（短期），但必须结合材料选型与环境控制以平衡寿命与精度。未来发展将以纳米绝缘材料应用与智能传感为核心，进一步提升极端环境下的可靠性与可维护性。
