如何用VSCODE开发stm32 （日志输出打印）

只看如何用VSCODE开发stm32看左侧目录跳过去即可！其余内容是连续课程

公共层——日志输出打印

添加目录 加载头文件

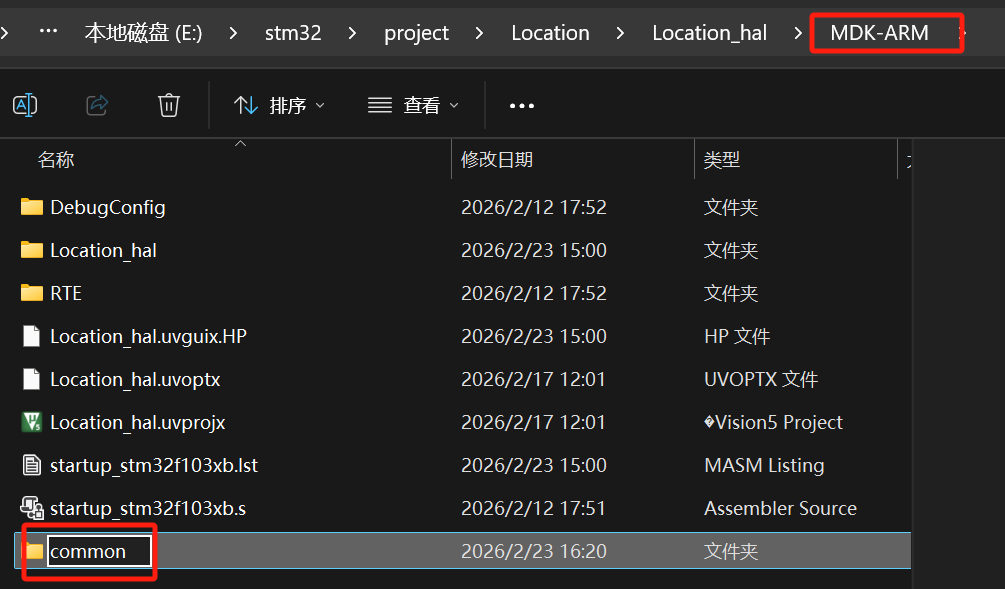

在MDK-ARM文件夹中新建common

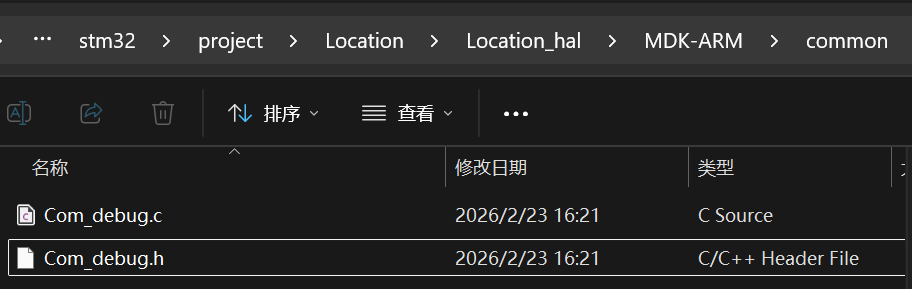

新建日志头文件和主类

添加GROUP组并将头文件添加到工程中

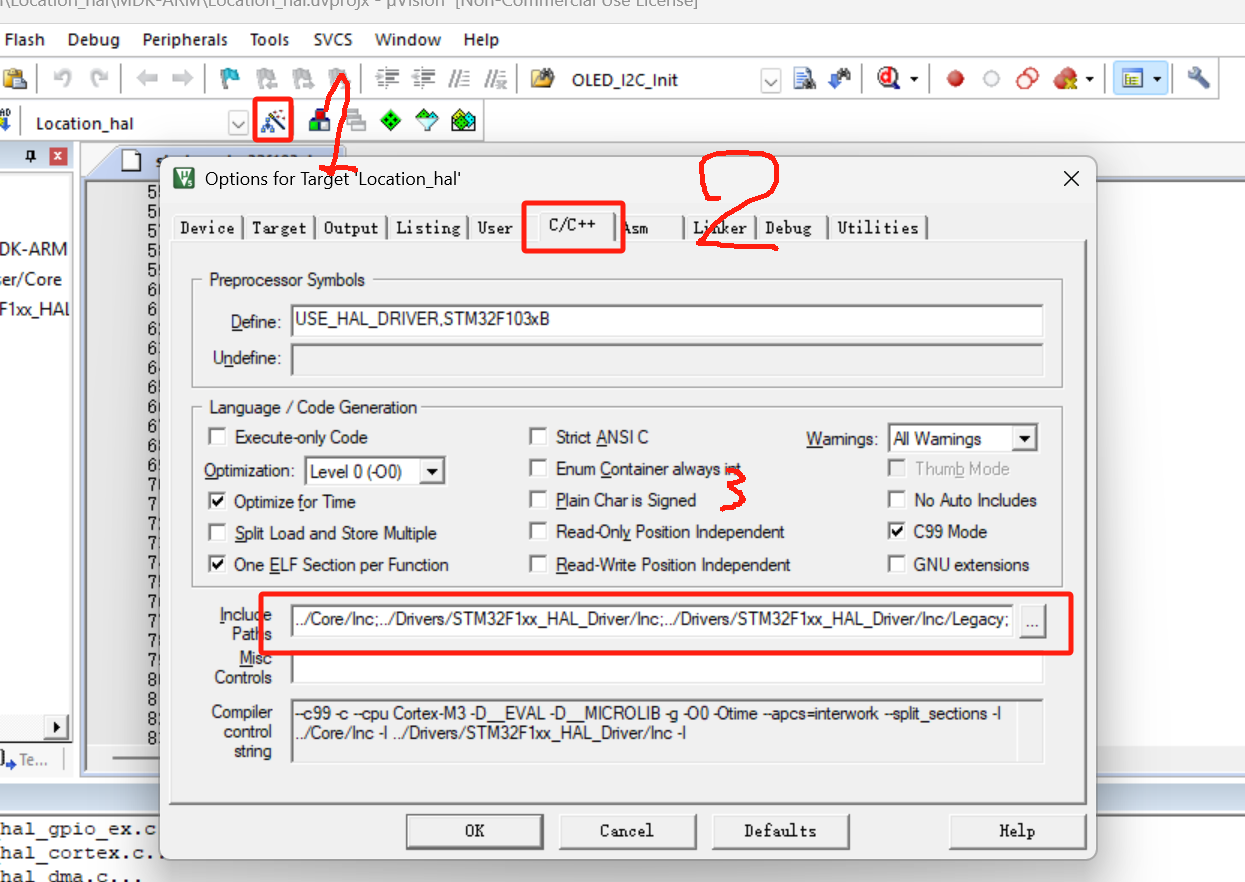

点击魔术棒-C/C++-包含路径

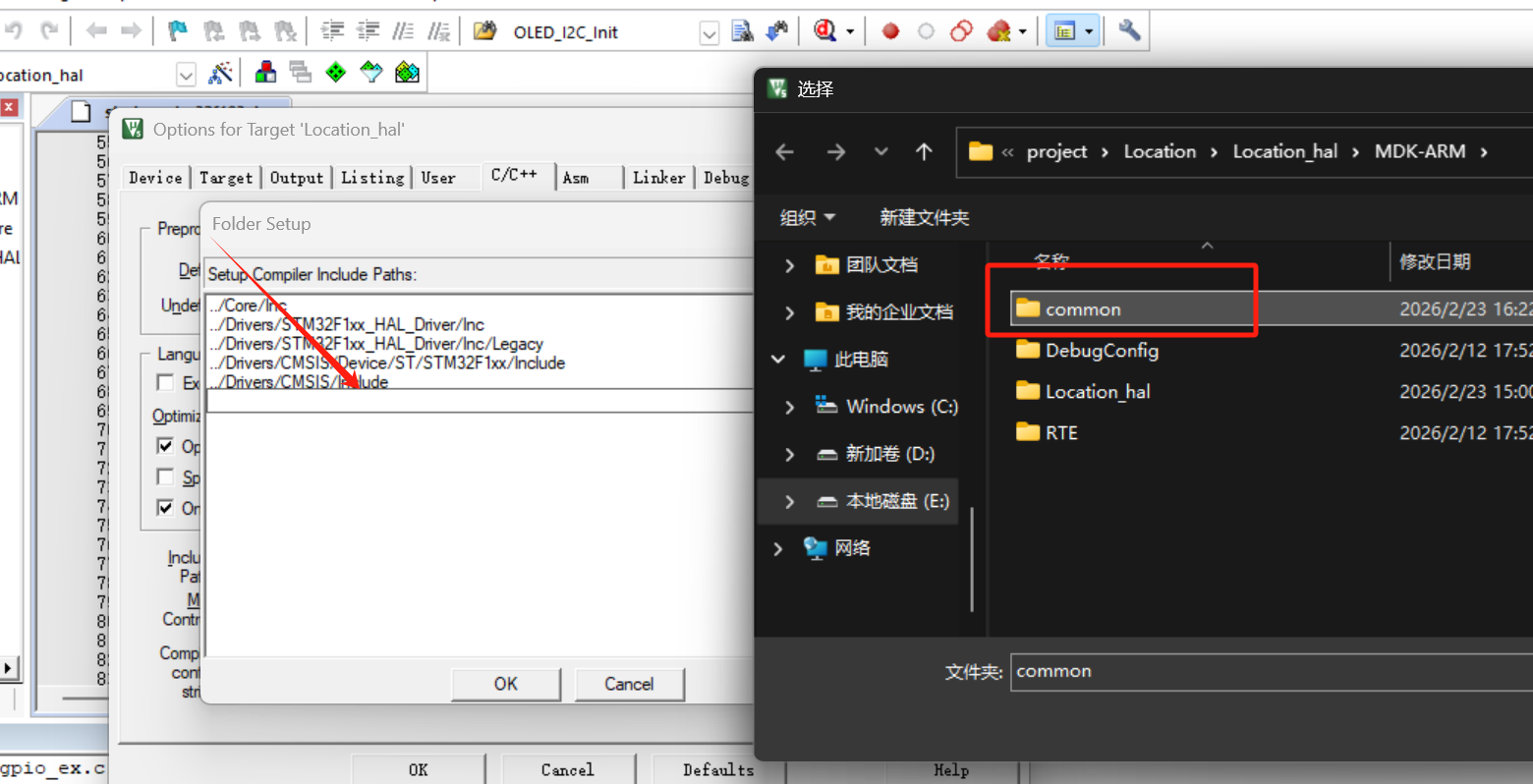

将common文件夹放进来，会把文件夹中的h头文件加入

熟悉vscode开发c类型项目的都知道，还需要把文件放进CMakeLists.txt中才能被编译，因此在这里也需要添加编译文件，把common文件添加为类

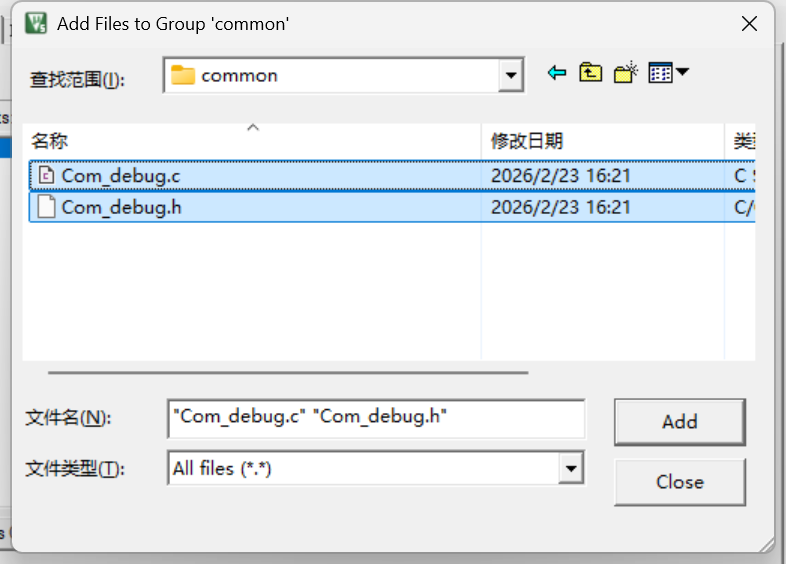

新建common类，点击Addfiles，把c h都包含进去

注意要把allfiles选上才会展示所有的文件。

如何在vscode开发Keil项目

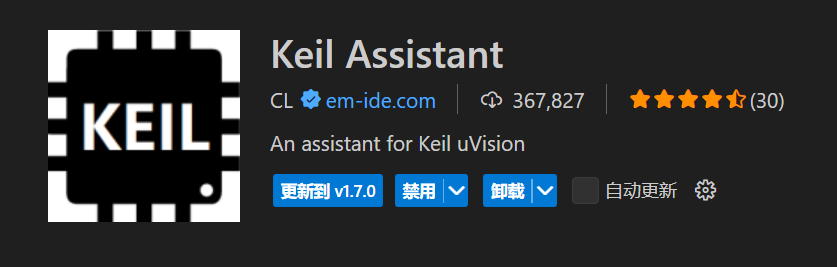

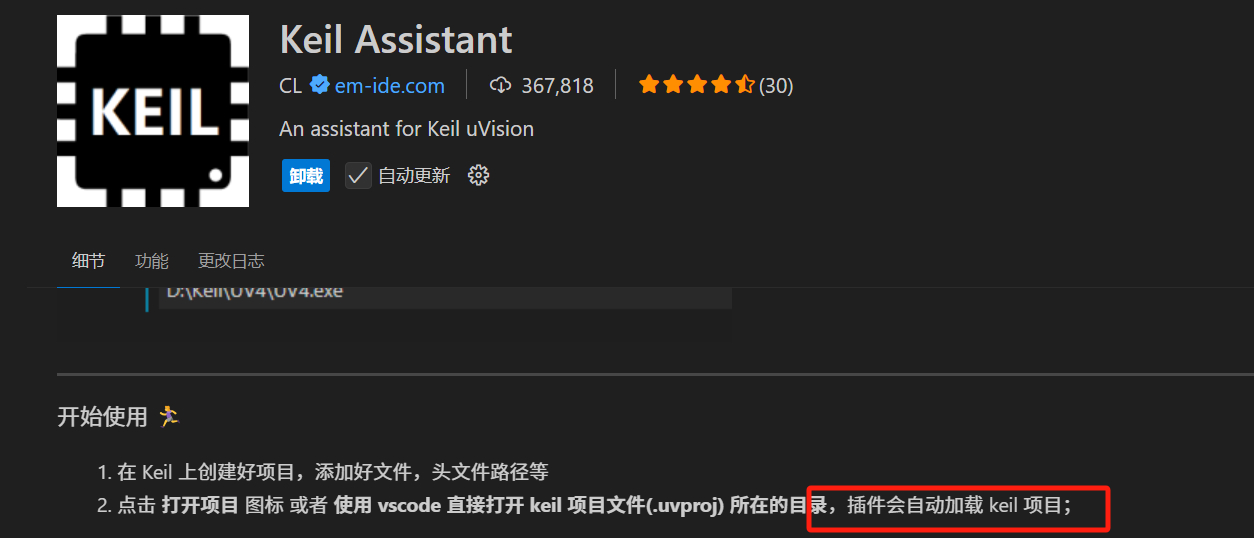

我们需要现在vscode安装这个

然后配置Uv4Path的路径

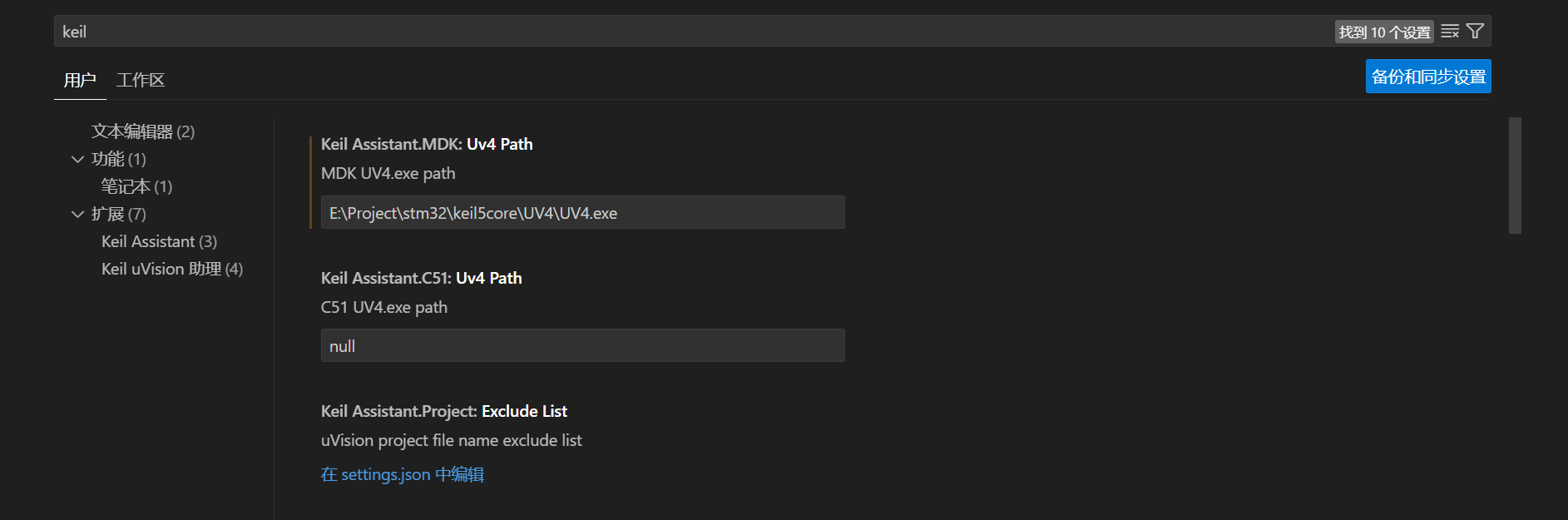

按"ctrl+,"打开设置搜索keil

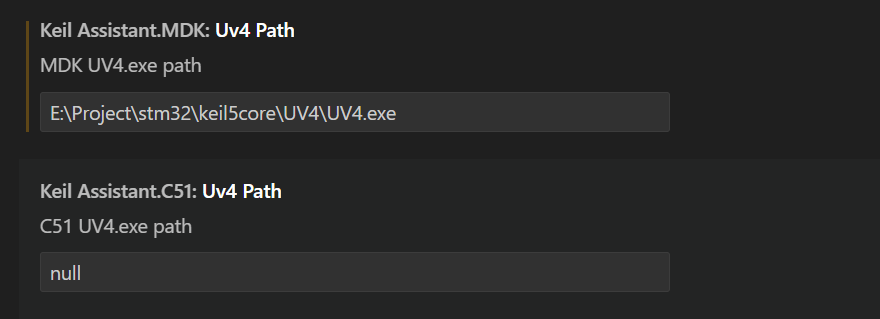

C51这一项不用改，MDK UV4.exe path要修改为自己的UV4地址

如何快速得到UV4的位置呢？

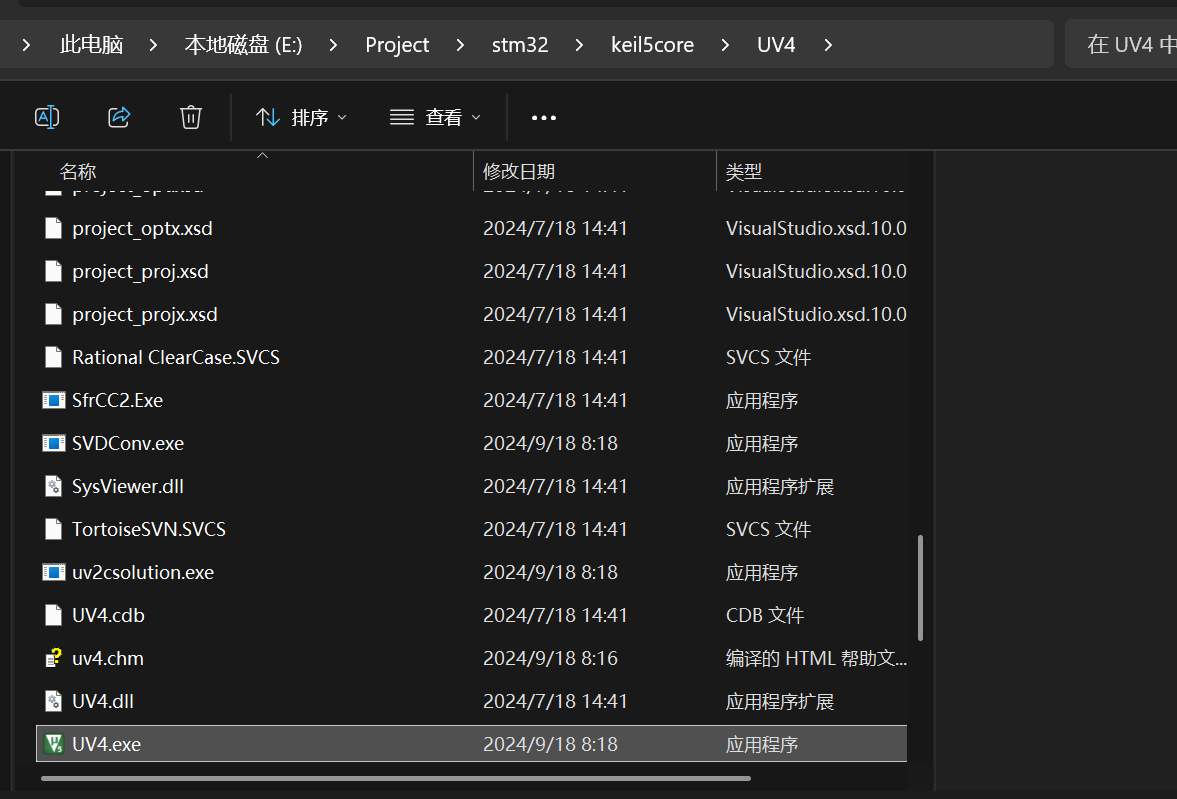

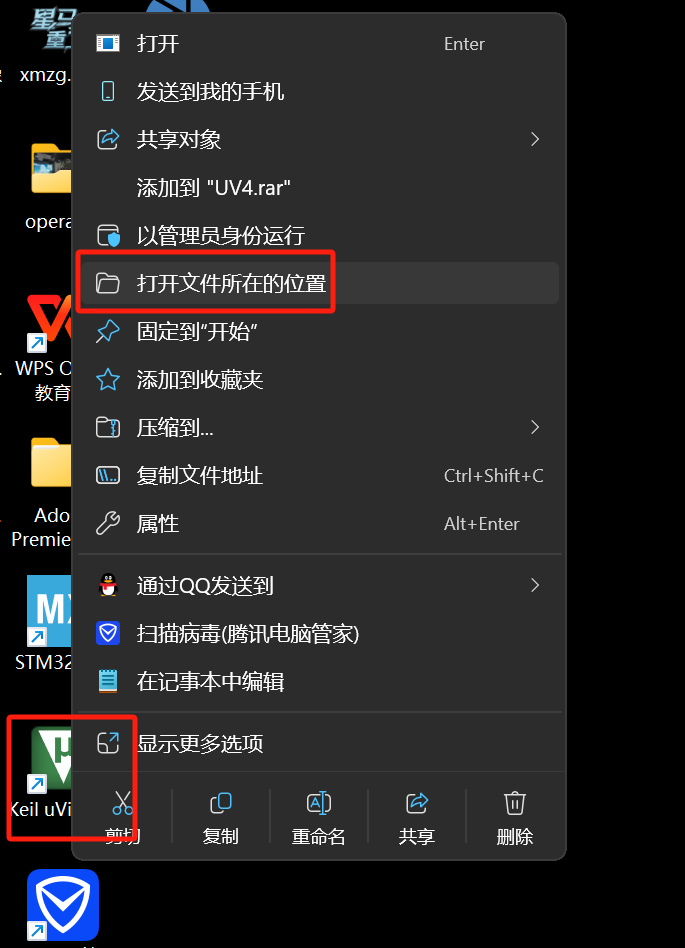

桌面右击Keil uVision5 然后点击打开文件所在位置

选中exe，shift+ctrl+c复制路径，然后粘贴到里面，记得去掉引号

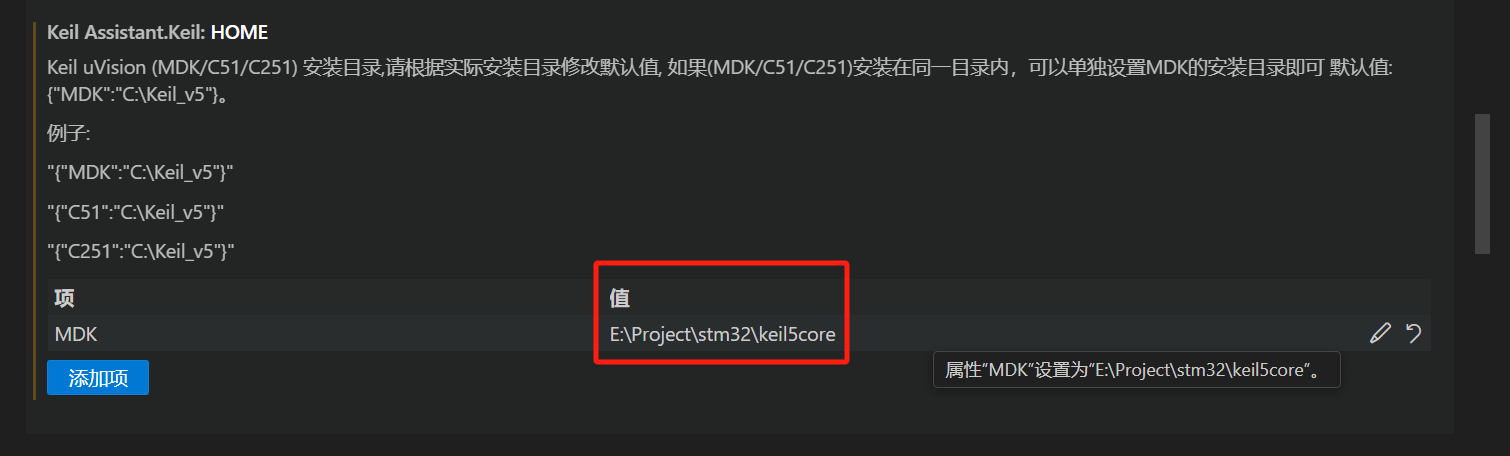

然后下滑到这一项，将值这里改为上面地址去掉UV4/UV4.exe的父地址：

"E:\\Project\\stm32\\keil5core\\UV4\\UV4.exe"-》"E:\\Project\\stm32\\keil5core"

然后就能打开了

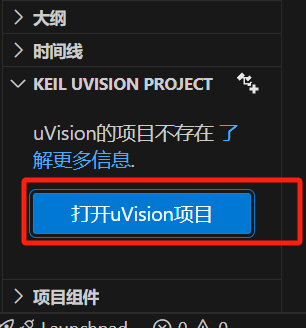

如果点击这个打开uVision项目还是打不开怎么办？

把版本往下调就可以了

打印HELLOWORLD

编辑commom中的debug.h文件：

#ifndef __COM_DEBUG_H
#define __COM_DEBUG_H
//使用串口重定向视线日志输出打印
#include "usart.h"

#endif /* __COM_DEBUG_H */

在APPLICATION/USER/CORE的main.c中的USER CODE BEGIN END2之间添加日志打印：

/* USER CODE BEGIN 2 */

//使用串口打印信息
HAL_UART_Transmit(&huart1, (uint8_t*)"Hello World!\\r\\n", 13, 1000);

/* USER CODE END 2 */

点击编译

显示这个就是OK了：

*** Using Compiler 'V5.06 update 6 (build 750)', folder: 'E:\\Project\\stm32\\keil5core\\ARM\\ARMCC\\Bin'
Build target 'Location_hal'
compiling main.c…
compiling stm32f1xx_it.c…
compiling gpio.c…
compiling usart.c…
compiling stm32f1xx_hal.c…
compiling Com_debug.c…
compiling stm32f1xx_hal_cortex.c…
compiling stm32f1xx_hal_pwr.c…
compiling stm32f1xx_hal_msp.c…
compiling stm32f1xx_hal_dma.c…
compiling stm32f1xx_hal_rcc_ex.c…
compiling stm32f1xx_hal_flash.c…
compiling stm32f1xx_hal_gpio_ex.c…
compiling stm32f1xx_hal_gpio.c…
compiling stm32f1xx_hal_rcc.c…
compiling stm32f1xx_hal_uart.c…
compiling system_stm32f1xx.c…
compiling stm32f1xx_hal_exti.c…
compiling stm32f1xx_hal_flash_ex.c…
linking…
Program Size: Code=4512 RO-data=312 RW-data=16 ZI-data=1096
FromELF: creating hex file…
"Location_hal\\Location_hal.axf" – 0 Error(s), 0 Warning(s).
Build Time Elapsed: 00:00:03
* 终端将被任务重用，按任意键关闭。

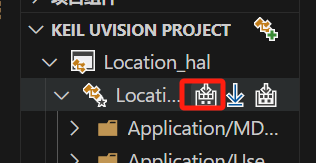

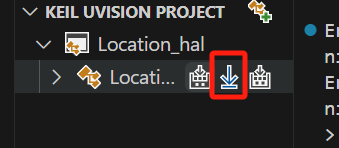

接上stm32，再点击烧录

显示这个就是正常：

> E:\\Project\\stm32\\keil5core\\UV4\\UV4.exe -f e:\\stm32\\project\\Location\\Location_hal\\MDK-ARM\\Location_hal.uvprojx -j0 -t Location_hal -o e:\\stm32\\project\\Location\\Location_hal\\MDK-ARM\\.vscode\\uv4.log

Load "Location_hal\\\\Location_hal.axf"
Erase Done.
Programming Done.
Verify OK.
Application running …
Flash Load finished at 11:24:03
* 终端将被任务重用，按任意键关闭。

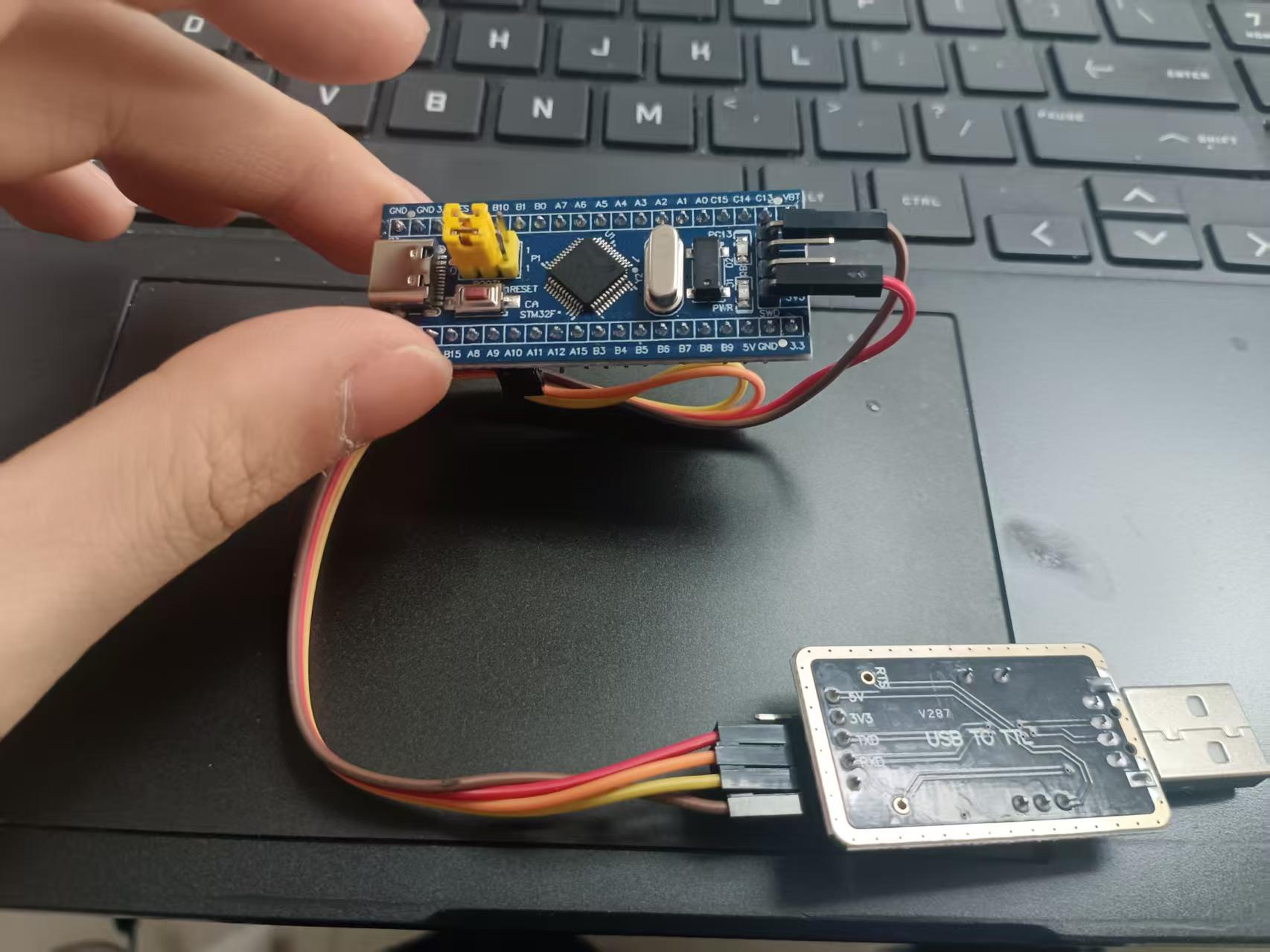

将stm32接入usb-ttl

【STM32 usb-ttl连接使用方法-哔哩哔哩】 https://b23.tv/wtD1g1Y

打开串口助手sscom

按下BOOT重启就有输出了：

封装日志打印函数

在debug.h中先添加printf的依赖——stdio.h

#ifndef __COM_DEBUG_H
#define __COM_DEBUG_H
//使用串口重定向视线日志输出打印
#include "usart.h"
#include "stdio.h"
#endif /* __COM_DEBUG_H */

在debug.c中做重定向：

printf底层调用fputc函数，对每个字节调用一次fputc函数：

#include "Com_debug.h"
//编写重定向方法
int fputc(int ch, FILE *f){
//printf底层调用fputc函数，对每个字节调用一次fputc函数
HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 1000);
return ch;
}

然后在main.c中include一下，要写在USERCODE之间，否则每次更新会被删掉

/* Private includes ———————————————————-*/
/* USER CODE BEGIN Includes */
#include "Com_debug.h"
/* USER CODE END Includes */

然后修改HELLOWORLD的方法为封装后的方法：

依然在USERCODE2之间

/* USER CODE BEGIN 2 */

//使用串口打印信息
//HAL_UART_Transmit(&huart1, (uint8_t*)"Hello World!\\r\\n", 13, 1000);
printf("Hello World!\\r\\n");

/* USER CODE END 2 */

重新编译烧录即可（可以看出，在高波特率下有一定概率出现乱码）

嘉立创和淘宝的发票要报销

避免重定义宏是什么？

这里的“避免重定义”并不是指避免 #define __COM_DEBUG_H 这个宏被重复定义，而是通过这个宏来防止整个头文件的内容被多次包含，从而间接避免头文件内部的其他内容（如函数、变量、类型、其他宏）被重复定义。

具体解释如下：
