👉08-1 反激式电源：手机充电器里的“能量弹射器”

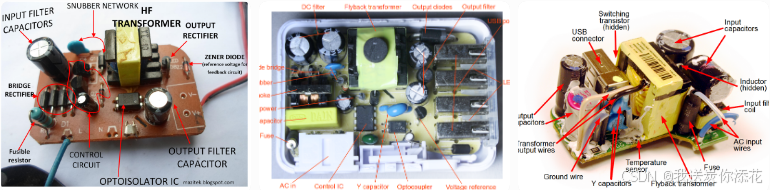

说到开关电源，你肯定第一时间想到手机充电器那个小方块——插上220V交流，输出稳稳的5V直流，给手机“喂奶”。里面最常见的拓扑就是反激式电源（Flyback Converter）。为什么叫“反激”？因为它不像普通变压器那样“实时传输”能量，而是先把能量“憋”在变压器里，等开关一关，才“反着飞”到输出端，像个弹弓把能量弹射出去！这设计巧妙又省钱，特别适合小功率（几瓦到一百多瓦）的隔离电源。拆开一个普通充电器，十有八九就是它在唱主角。今天咱们就来详细扒一扒这个“能量弹射器”的前世今生、工作原理和黑科技，保证讲得风趣又通俗！

先搞清楚：它和普通变压器有啥不同？

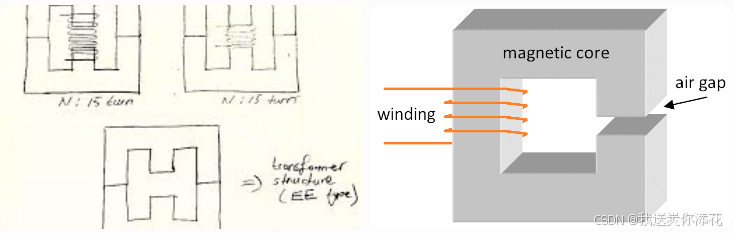

普通工频变压器（那种大铁疙瘩）是“正激式”（Forward）的亲戚：输入输出同时传输能量，磁通正着来。但反激式变压器更像个“储能电感”：它故意在磁芯中间留个气隙（air gap），降低磁导率，让磁芯不容易饱和，能储存更多能量。气隙就像给磁路加了个“瓶颈”，磁阻大增，能量主要存磁场里而不是立刻传走。没有气隙？磁芯一饱和就完蛋，电流飙升烧开关管！

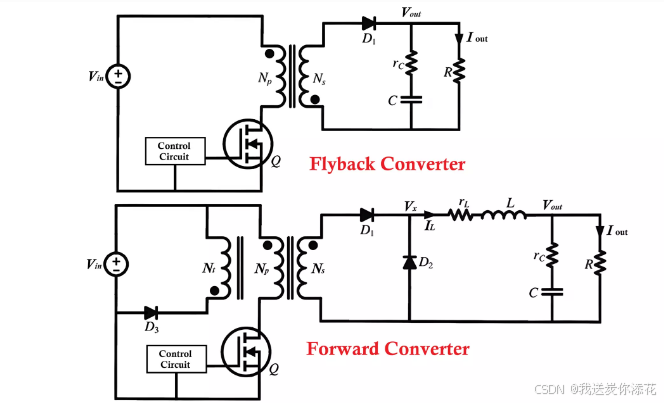

和正激式比，反激式电路简单得多：少了好几个元件（正激需要磁复位绕组或额外电路），成本低、体积小，但输出纹波和噪声大一点。
