3.4.2 Parallel Fault Simulation（并行故障仿真）

并行仿真，和逻辑仿真一样，就是同时能处理多位，比如32-bit CPU可以同时处理32位数。

并行故障仿真分为两类：

3.4.2.1 Parallel Fault Simulation

对于w-bit的数据位宽，w − 1 bits用于w − 1个故障电路，剩余的1 bit用于fault-free电路。

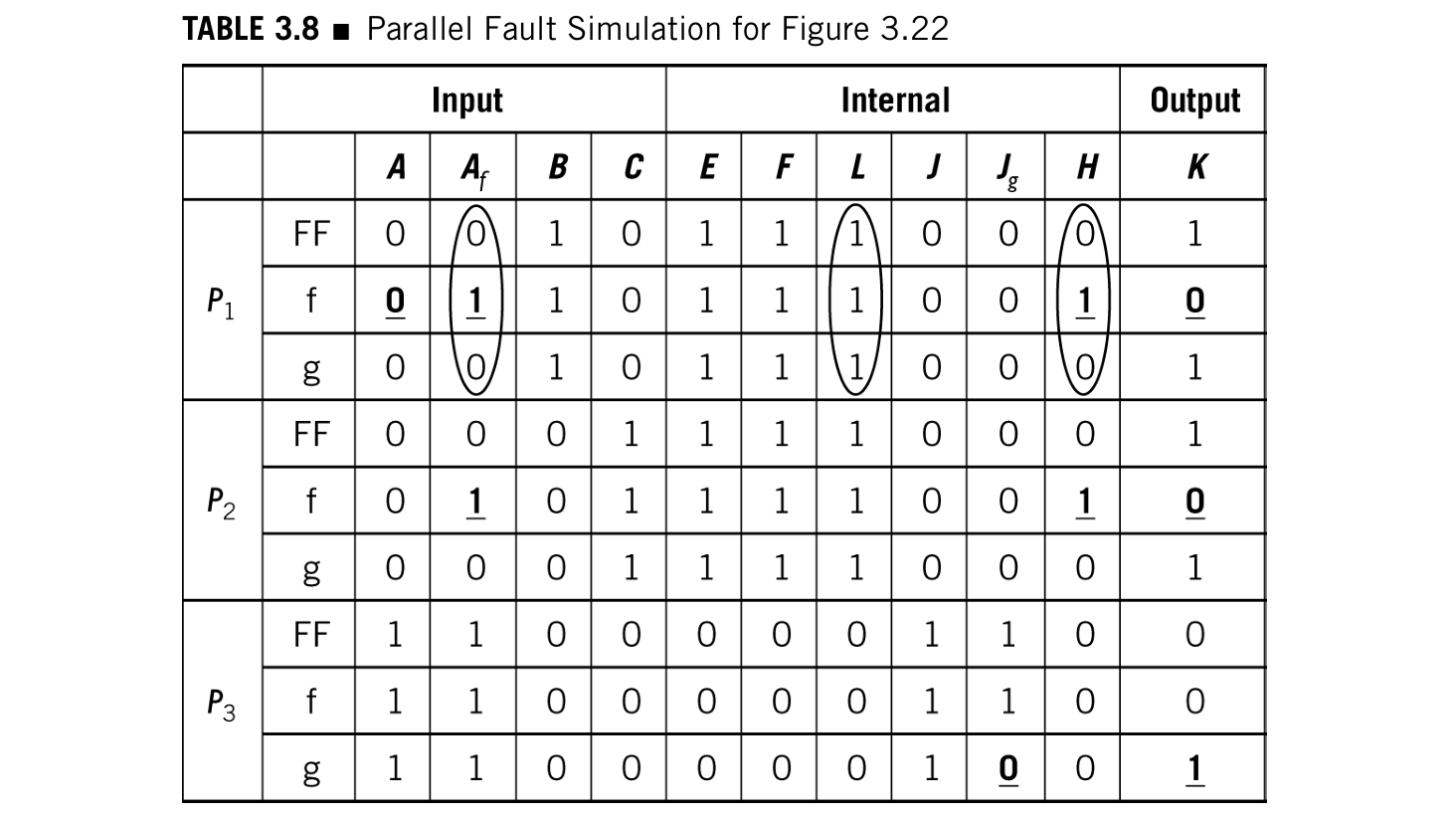

还是用串行故障仿真的例子，仿真过程如下表（假设数据位宽是3位，一个fault-free两个针对fault）：

上面的并行仿真只需要仿真3次，只需要1个simulation pass。所以相对于串行故障仿真，能节省2/3的仿真时间。

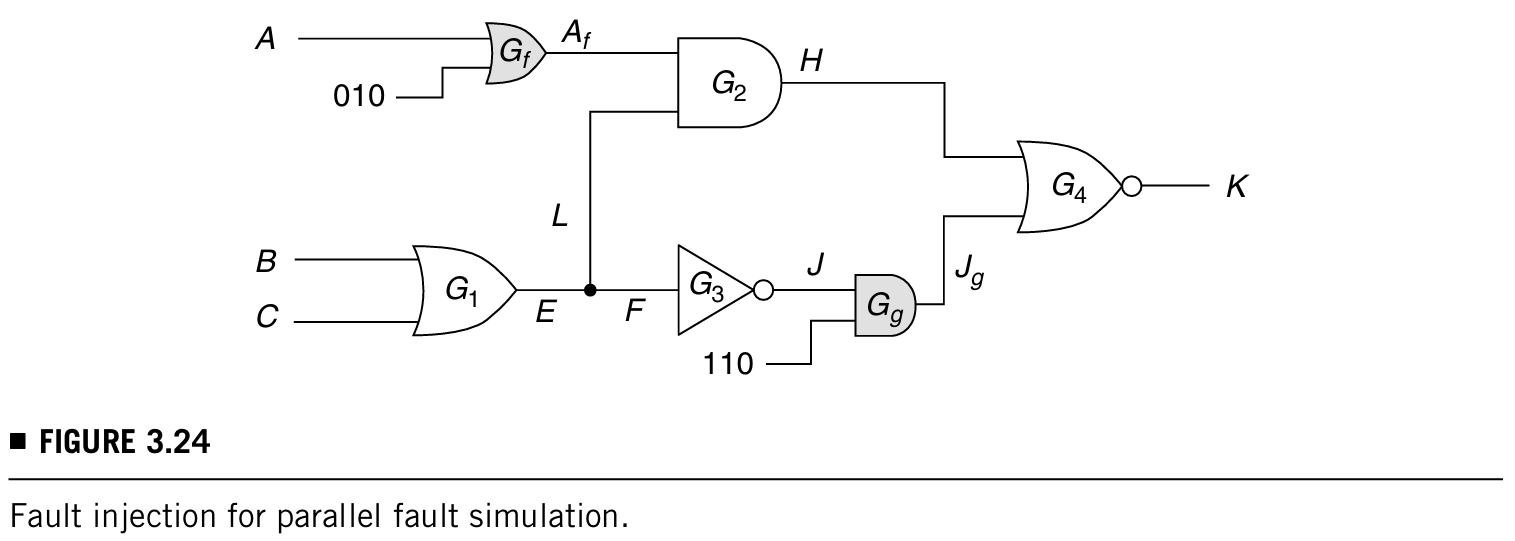

并行仿真可以通过插入额外的逻辑的方式插入故障，如下图：

Af通过插入一个或门，Jg通过插入一个与门实现，而且这两个门的插入还不会影响fault-free电路的正常工作。

parallel fault simulation的缺点：

parallel fault simulation是仿真大量故障的test patterns的初始阶段的最佳选择。

3.4.2.2 Parallel-Pattern Fault Simulation

parallel-pattern single-fault propagation (PPSFP)：这一节的parallel-pattern fault simulation是这样，w-bit的数据位宽，w个测试pattern同时并行输入，每个pattern占一位。（其实从故障仿真的名字前缀就可以理解仿真的方法是什么样的）

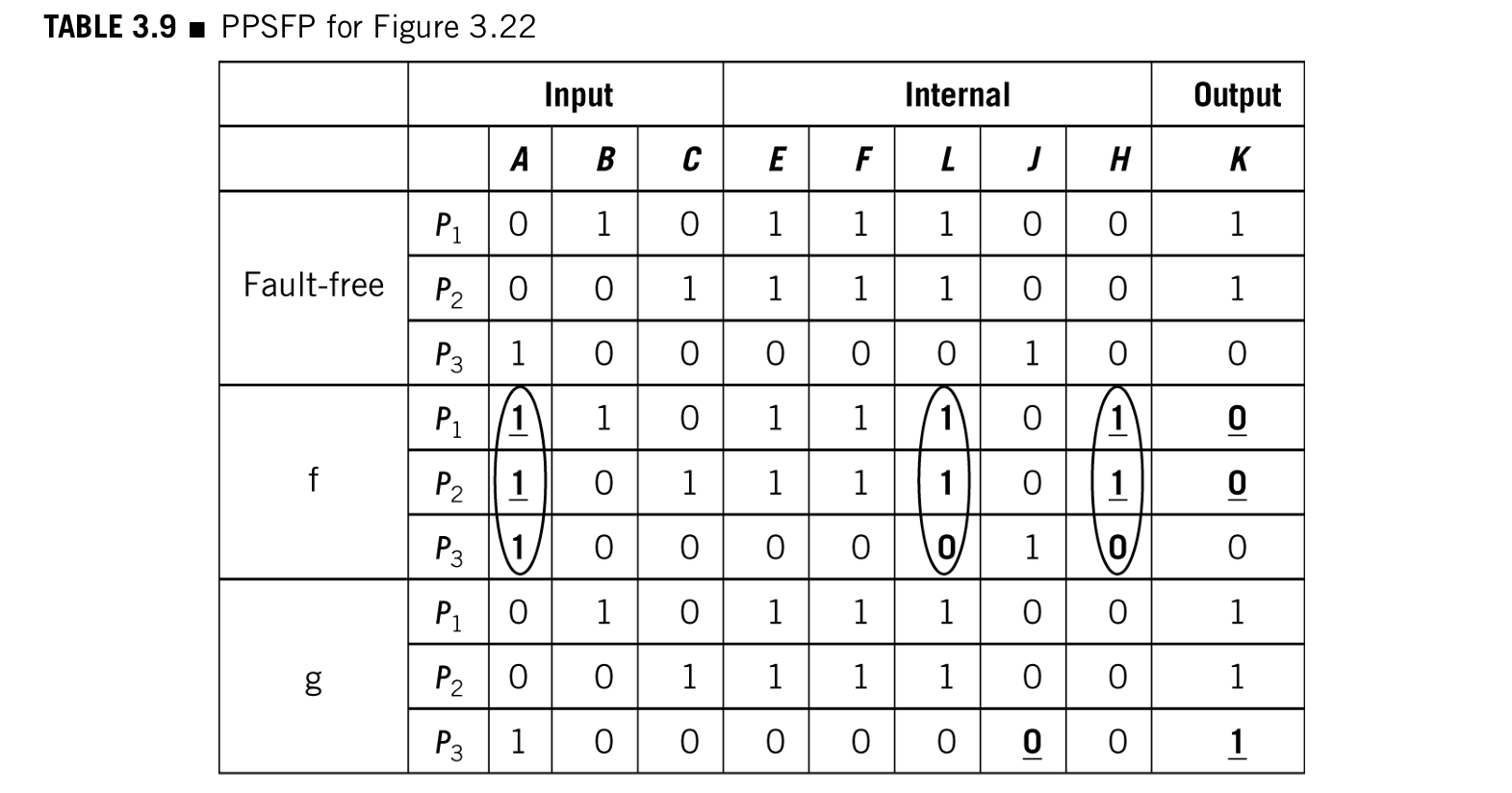

先仿真fault-free电路，记下它的输出，然后每次仿真一个故障电路，与fault-free输出对比确认故障是否被检测到。PPSFP的过程如下图：

*在PPSFP中，故障的插入是通过控制信号的上升和下降实现的（还记得parallel fault simulation是通过插入额外的逻辑门实现的吗）

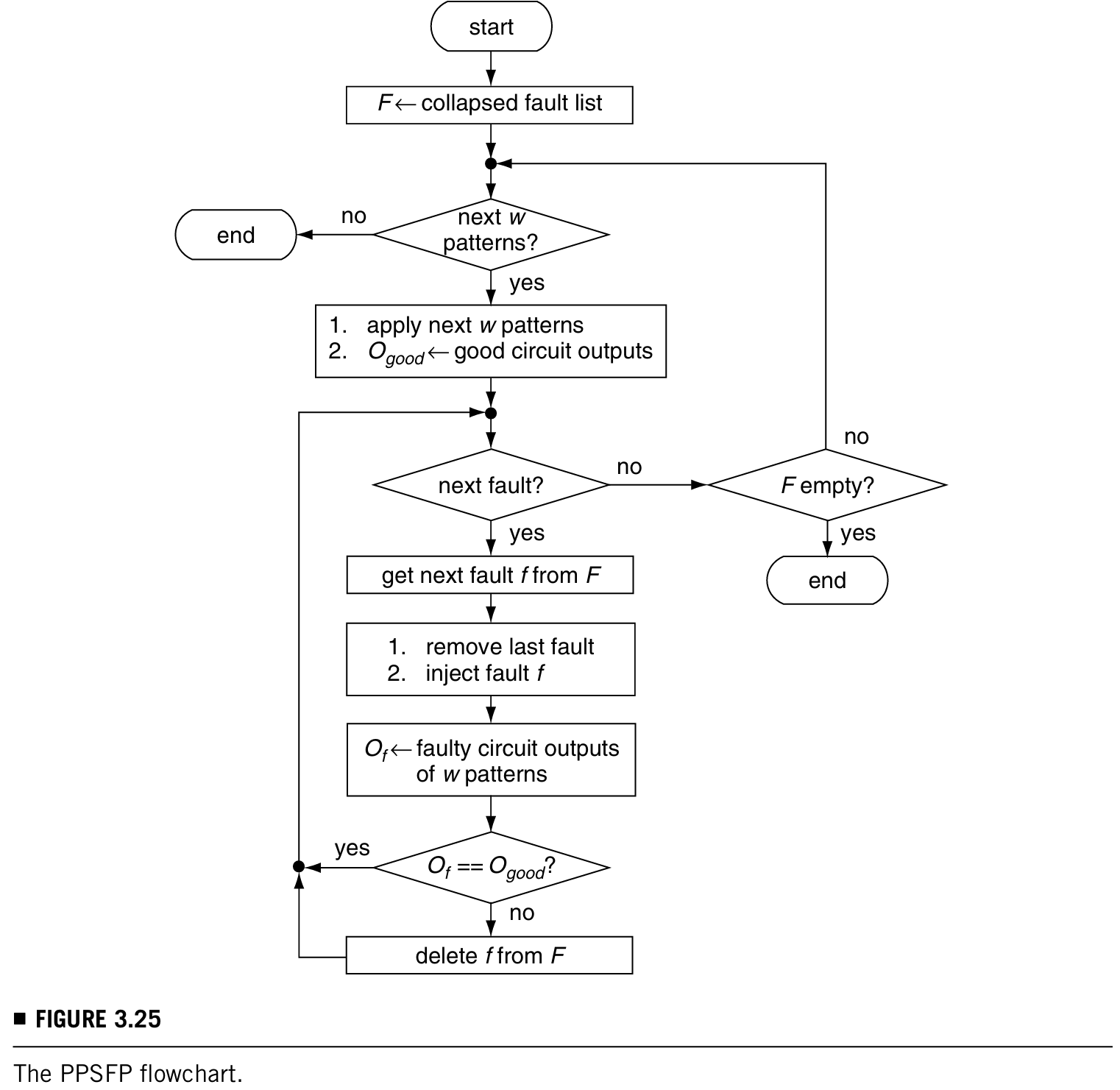

下图是PPSFP的流程图，和并行仿真一样，第一步也是fault collapsing，得到fault list F。

PPSFP的优缺点：

• 优点：最适合用在测试序列中较晚发生的test pattern上（上一节说过的Parallel fault simulation不能实现，因为这个方法一定是等所有的fault仿真完成之后仿真才能停止）。
• 缺点：无法用在时序逻辑电路中，因为时序电路需要电路的前一个状态，而在这种仿真方式中pattern都是并行输入的，没法考虑电路的前一个状态。
