【PCIe 总线及设备入门学习专栏 2.1 -- PCIe 链路训练 之 TS1 和 TS2】

文章目录

• • 链路训练（Link Training）
  • • TS1 的作用
    • • 检测与存在检测（Polling阶段）
      • 参数协商
      • 比特锁定（Bit Lock）与通道对齐（Symbol Lock）
      • 通道去偏斜（Lane-to-Lane Deskew）
    • TS2 的作用
    • • 配置确认（Configuration阶段）
      • 稳定状态指示
    • TS1 与 TS2 的关系

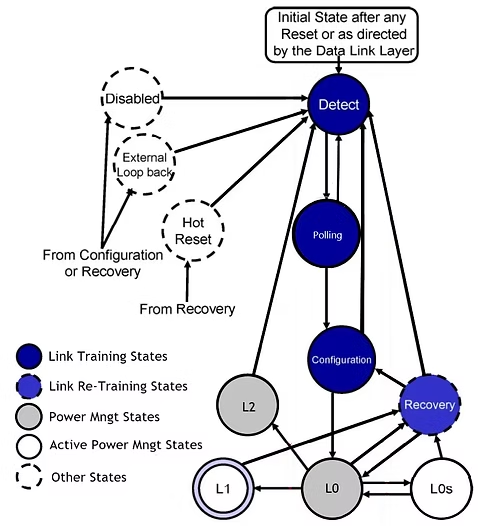

链路训练（Link Training）

在PCIe设备上电或复位后，物理链路是未初始化的。链路训练就是两端设备通过发送特殊的、结构化的有序集（Ordered Sets）来协商链路参数、建立稳定通信的过程。TS1和TS2就是在这个过程中使用的两种最关键的有序集。

• TS1： 训练序列1
• TS2： 训练序列2

TS1 的作用

TS1 在链路训练的不同阶段扮演着不同角色，当设备退出复位状态后，它开始在其所有通道（Lane）上连续发送TS1。

检测与存在检测（Polling阶段）

目的： 告诉链路另一端的设备：“我在这里，我准备好了，我们开始训练吧！”

双向性： 这个过程是双向的。不仅Host在发TS1，Endpoint（设备）也在发TS1。当一端接收到对端发来的TS1（而不是电气空闲状态），它就知道了链路对端有设备存在，并且已经启动。

关键信息： TS1中包含发送者的链路号（Link Number）和通道号（Lane Number），初始时这些值都是未配置的（通常为PAD）</
