stm32项目（26）——基于stm32的智能头盔系统

目录

1.实现功能

2.原理图

3.演示视频

4.主要模块

4.1超声波模块

5.课题意义

6.源代码

1.实现功能

该系统使用STM32单片机作为智能头盔系统的控制单元，该控制单元利用外接传感器对周边环境数据进行采集及处理。 设置自动模式和手动模式，模式切换通过手机APP进行。

自动模式下： 温度高于阈值 或者 湿度高于阈值 自动开启风扇降温 光照低于阈值  自动开启LED照明 超声波模块测距，距离低于阈值  自动开启声光报警 阈值可以通过按键进行实时调整 手动模式下： 通过手机APP，手动开关/关闭 LED补光灯，风扇

所有检测数据都通过WIFI模块，连接机智云，发送到手机APP上显示；同时也在OLED屏幕上显示

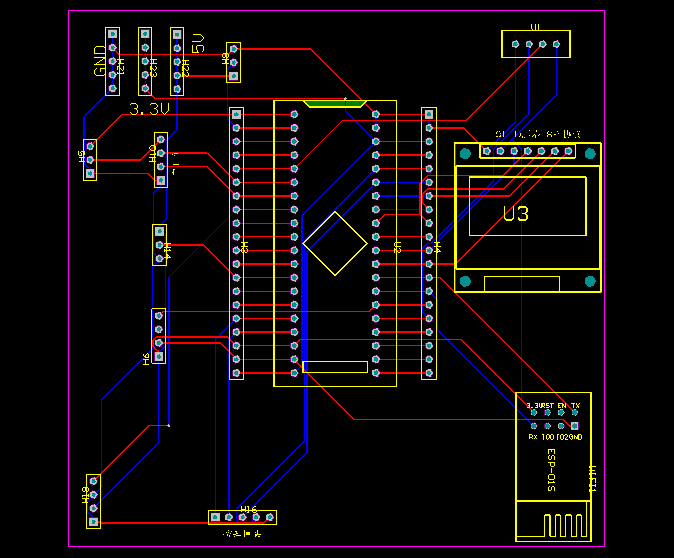

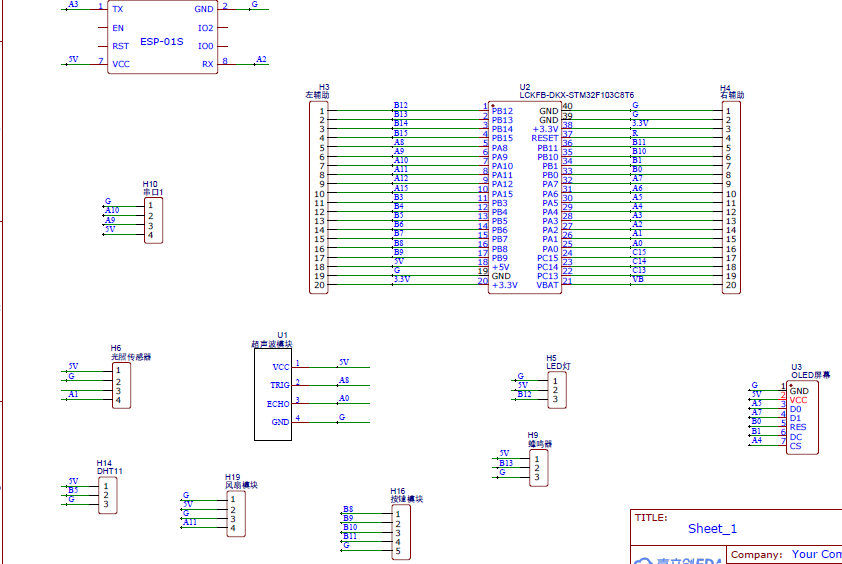

2.原理图

3.演示视频

stm32智能头盔功能展示

4.主要模块

4.1超声波模块

HC-SR04 是一款基于超声波测距原理的传感器模块，广泛应用于避障、液位检测、智能停车等场景。其特点是成本低、测距稳定（2cm~400cm），精度约±3mm。

1. 基本特性

• 测距范围：2cm ~ 400cm（超出范围返回无效值）。

• 测距精度：±3mm（理想条件下）。

• 工作电压：5V DC（与单片机共电源）。

• 工作电流：15mA（静态低功耗）。

• 探测角度：15°锥形区域（聚焦性较好）。

2. 硬件接口（4引脚）

📌 注意：

• 若单片机为3.3V逻辑（如STM32），Echo引脚需加1kΩ电阻分压（避免5V损坏IO）。

• 避免强光直射传感器，可能干扰超声波接收。

3. 信号传输与测距原理

时序图示例：

Trig: |______|¯¯¯¯¯|____________________
Echo: ________________|¯¯¯¯¯|____________
↑10μs ↑高电平时间 = 580μs（对应10cm距离）

其余模块我在其它文章中有提到，这里就不赘述

5.课题意义

基于STM32的智能骑行头盔系统设计充分融合了嵌入式控制、物联网技术和智能传感等先进技术，构建了一个功能完善、响应及时的骑行安全防护平台。该系统以STM32单片机为核心控制单元，通过外接多种环境传感器实现数据采集与智能处理，采用双模式（自动/手动）控制策略，并配备无线通信模块实现远程监控，为骑行者提供了全方位的智能保护。

系统硬件架构设计体现了高度的集成性和可靠性。STM32单片机作为主控制器，通过丰富的接口资源连接各类传感器模块：温湿度传感器（如DHT11）实时监测头盔内部微环境；光敏电阻检测环境光照强度；超声波模块（HC-SR04）测量前方障碍物距离；OLED显示屏提供本地信息展示；WiFi模块（如ESP8266）实现与机智云平台的无线通信。这种模块化设计不仅保证了系统功能的完整性，还便于后期维护和升级。特别值得一提的是，系统采用工业级元器件，确保在骑行振动、温度变化等复杂环境下稳定工作。

智能控制策略是本系统的核心创新点。系统提供自动和手动双模式控制，通过手机APP实现灵活切换。在自动模式下，系统展现出智能决策能力：当检测到头盔内部温度超过设定阈值（如30℃）或湿度过高时，自动启动散热风扇，防止骑行者头部过热；当环境光照不足（如低于50lux）时，自动开启LED补光灯，提高夜间骑行安全性；超声波模块持续监测前方障碍物距离，当检测到危险距离（如2米内）时，立即触发声光报警，提醒骑行者注意避障。这些阈值参数可通过物理按键实时调整，满足不同骑行环境和用户偏好的需求。

手动模式则为用户提供了个性化控制的选择。通过直观的手机APP界面，骑行者可以随时手动开启或关闭LED补光灯、散热风扇等功能。这种设计考虑到了特殊场景需求，例如在白天不需要补光但需要强制散热的情况，或者在安静环境中需要临时关闭报警音的场景。APP界面设计遵循人机工程学原理，确保骑行过程中也能安全、便捷地操作。

数据通信与远程监控系统展现了物联网技术的创新应用。系统通过WiFi模块将采集到的环境数据（温湿度、光照强度、障碍物距离等）实时上传至机智云平台，再推送到手机APP端显示。这种架构设计具有三大优势：一是实现了骑行数据的云端存储，便于后期分析和轨迹回放；二是支持远程监控，让家人或队友可以实时了解骑行者状态；三是为后续功能扩展（如紧急求救、团队骑行定位等）预留了接口。同时，本地OLED显示屏也实时显示关键数据，确保在网络信号不佳时仍能提供基本信息服务。

该智能头盔系统的实现涉及多项技术创新。在硬件层面，解决了多传感器数据采集的实时性与准确性难题，通过软件滤波算法消除环境干扰；在通信层面，优化了WiFi模块在移动场景下的连接稳定性，采用数据压缩技术降低传输延迟；在能源管理方面，设计了智能功耗控制策略，根据使用场景动态调整系统工作状态，显著延长了电池续航时间。

从实际应用价值来看，该系统将显著提升骑行安全水平和用户体验。自动化的环境适应功能让骑行者无需分心操作设备，专注于路况；及时的危险预警可以有效降低碰撞事故发生率；舒适性调节功能（如智能温控）则大大改善了长时间骑行的舒适度。与市场上同类产品相比，该系统的独特优势在于：真正的智能化决策能力，而不仅仅是数据监测；完善的双模式控制策略；以及可靠的云端数据服务。

展望未来，该系统还具有广阔的扩展空间。可考虑增加生理监测功能（如心率检测），集成GPS定位模块实现轨迹记录，或者加入语音交互功能实现更便捷的控制。随着5G技术的普及，还可以实现更高实时性的视频传输和远程协助功能。这些扩展都将进一步强化智能头盔的安全防护能力和用户体验。

总的来说，这款基于STM32的智能骑行头盔系统通过创新的硬件设计、智能的控制策略和可靠的通信架构，实现了对传统骑行头盔的智能化升级，为骑行者构建了一个集安全防护、环境适应和远程监控于一体的智能平台，具有显著的技术创新价值和市场应用前景。

6.源代码

压缩包中包含代码、原理图与PCB、机智云APP配网教程、材料清单等等

基于STM32的智能头盔系统资源-CSDN下载https://download.csdn.net/download/guangali/91632462
