【STM32CubeMX学习指南---ADC多通道采集与DMA传输】

STM32CubeMX配置ADC多通道采集与DMA传输

硬件准备

• 确保STM32芯片支持多路ADC和DMA功能（如STM32F103）
• 准备两路模拟信号输入通道
• 内部基准电压通道（VREFINT）需在芯片内部启用

CubeMX配置步骤

系统基础配置

• 在RCC设置中启用外部晶振（HSE）
• 在SYS中启用Debug（如Serial Wire）

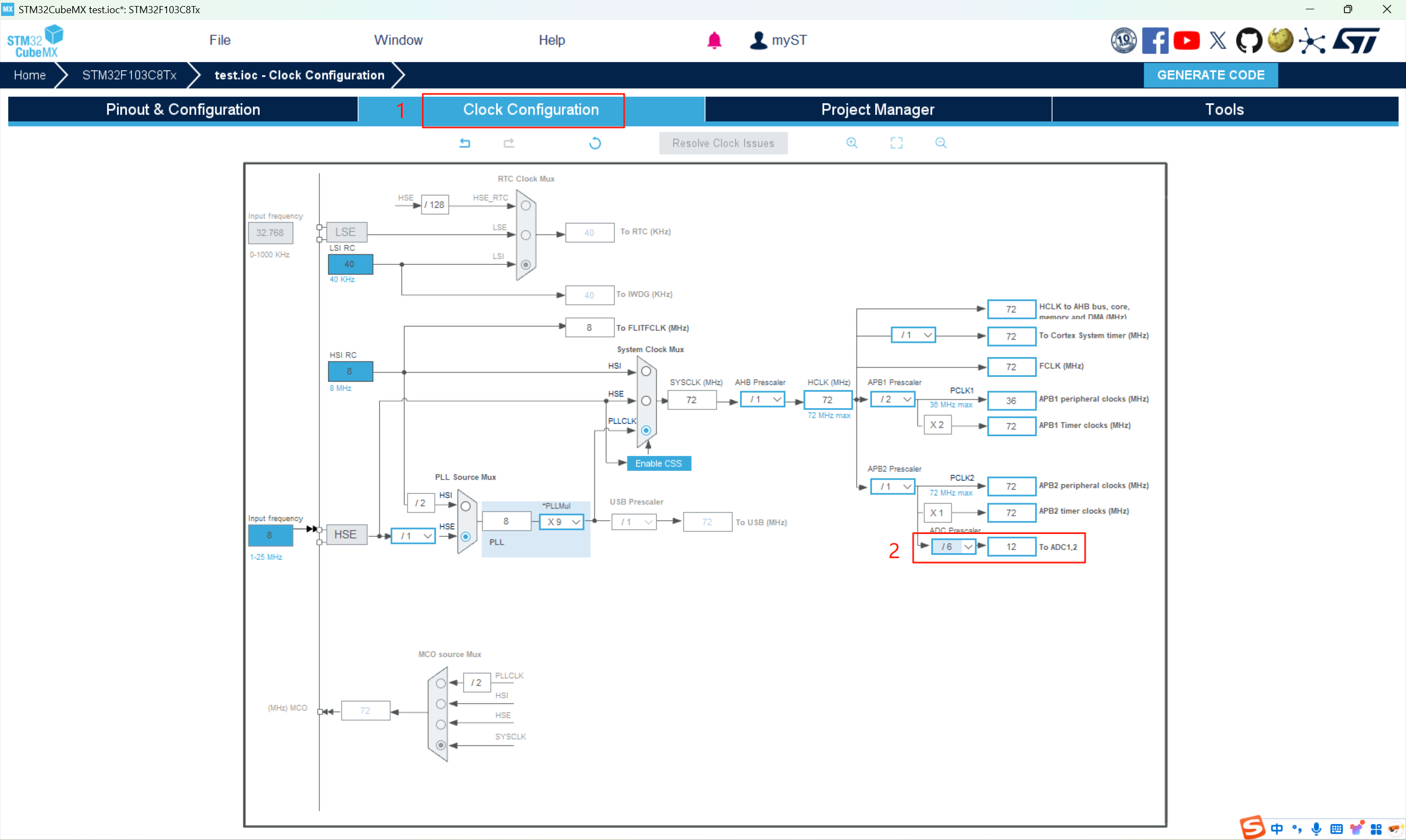

• 配置时钟树确保ADC时钟不超过器件限制（通常≤14MHz）

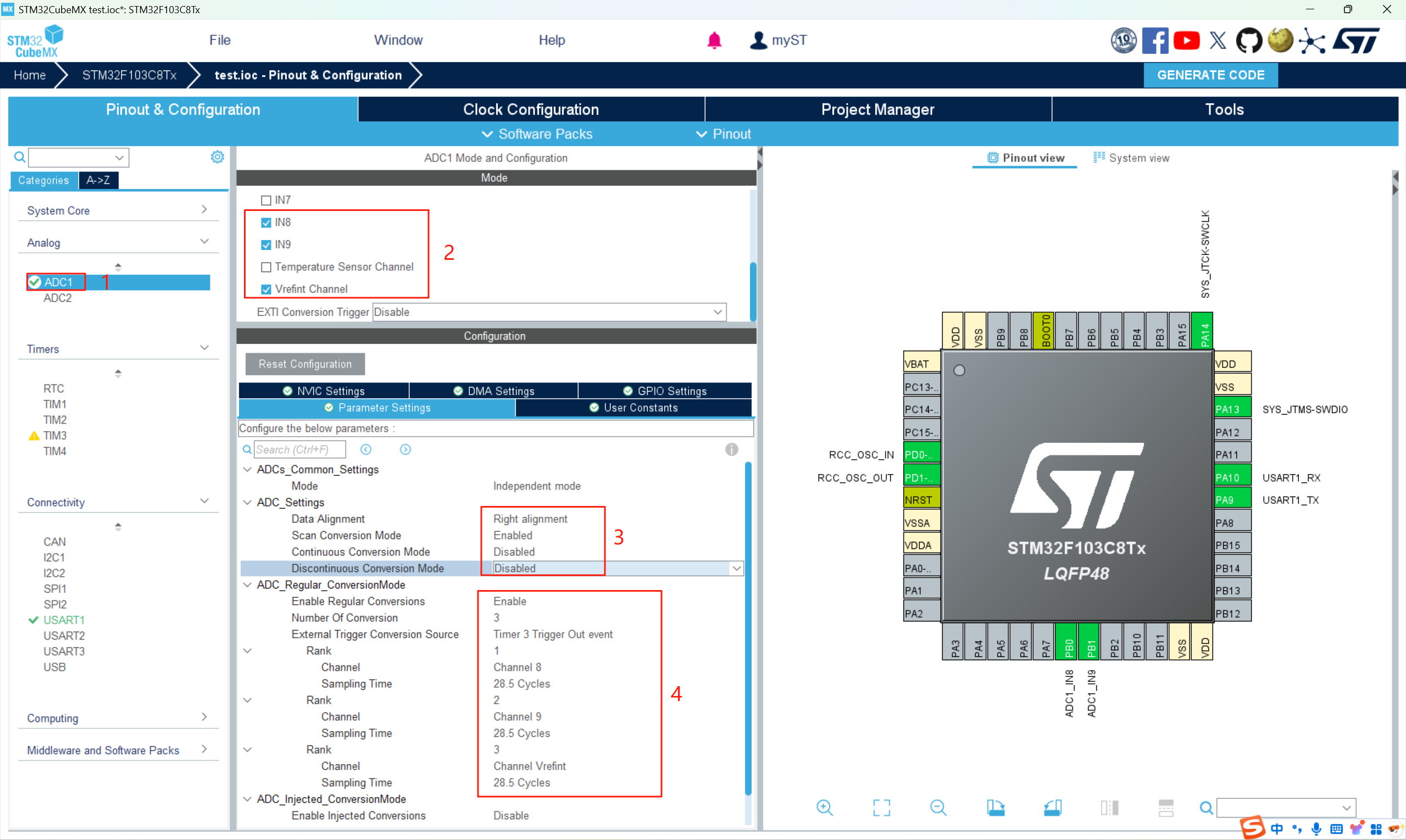

ADC1配置

• 在Analog下选择ADC1
• 启用Scan Conversion Mode
• 设置Data Alignment为Right
• 设置Regular Conversion Mode为Discontinuous
• 配置Number Of Conversion为3（两路外部+1路内部基准）

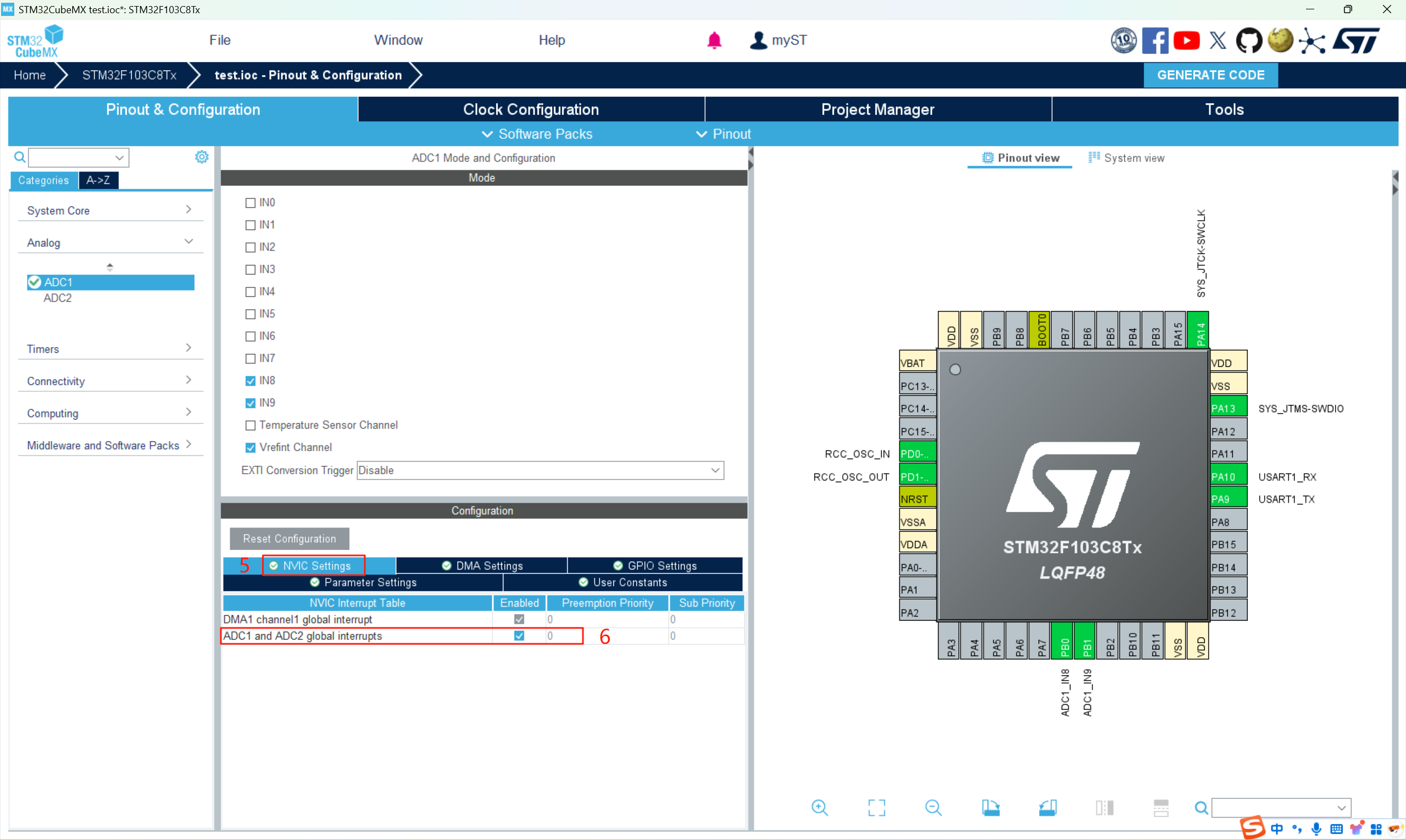

• 配置ADC中断 ADC通道参数
• 通道8：选择对应GPIO引脚，设置Sampling Time（建议≥15 cycles）
• 通道9：选择另一GPIO引脚，设置相同Sampling Time
• 通道16/Vrefint Channel：选择VREFINT通道，设置Sampling Time

触发源配置

• 选择Timer Trigger Out事件作为触发源

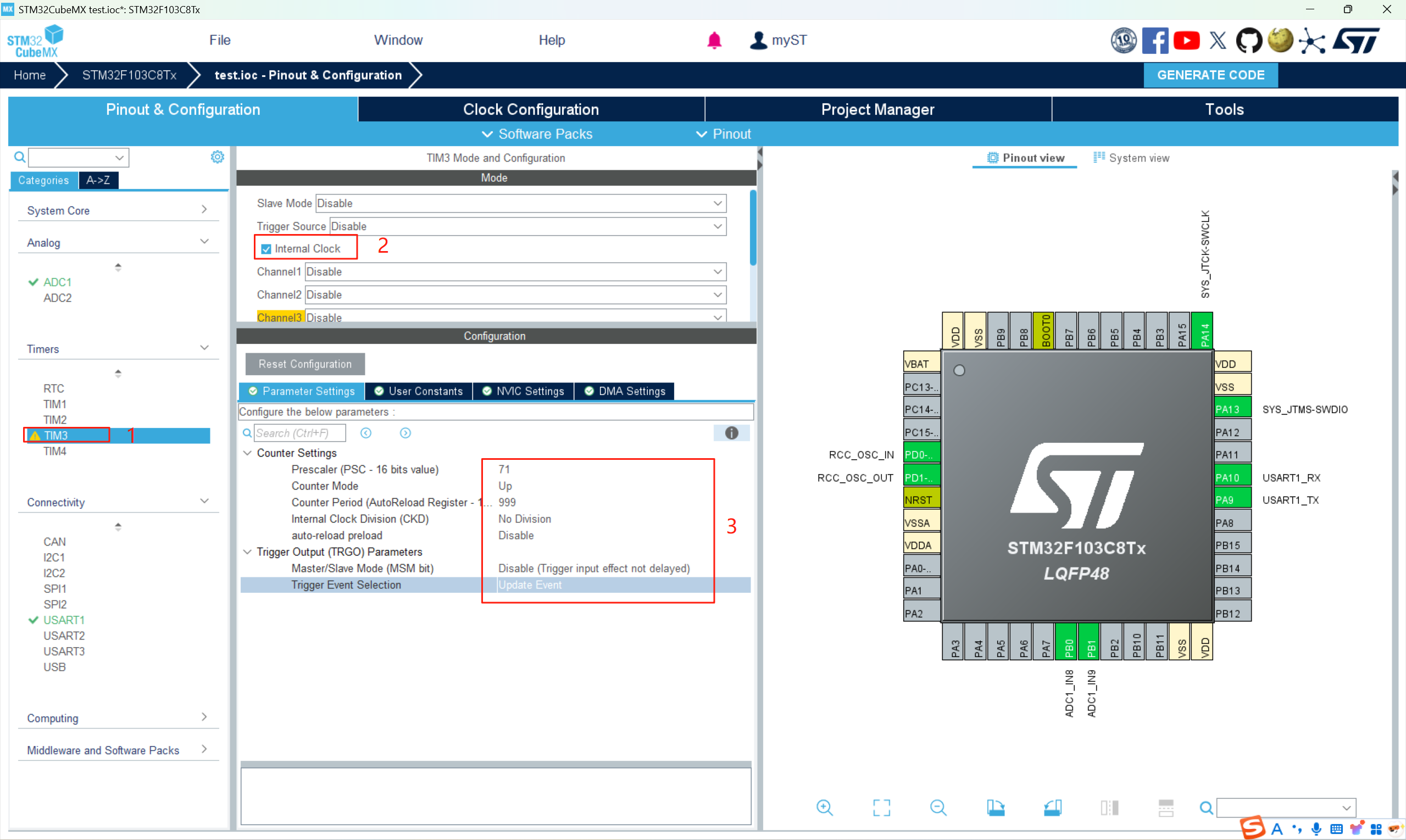

• 配置定时器（如TIM3）产生周期触发信号
• 设置定时器预分频和自动重装载值决定采样频率

DMA配置

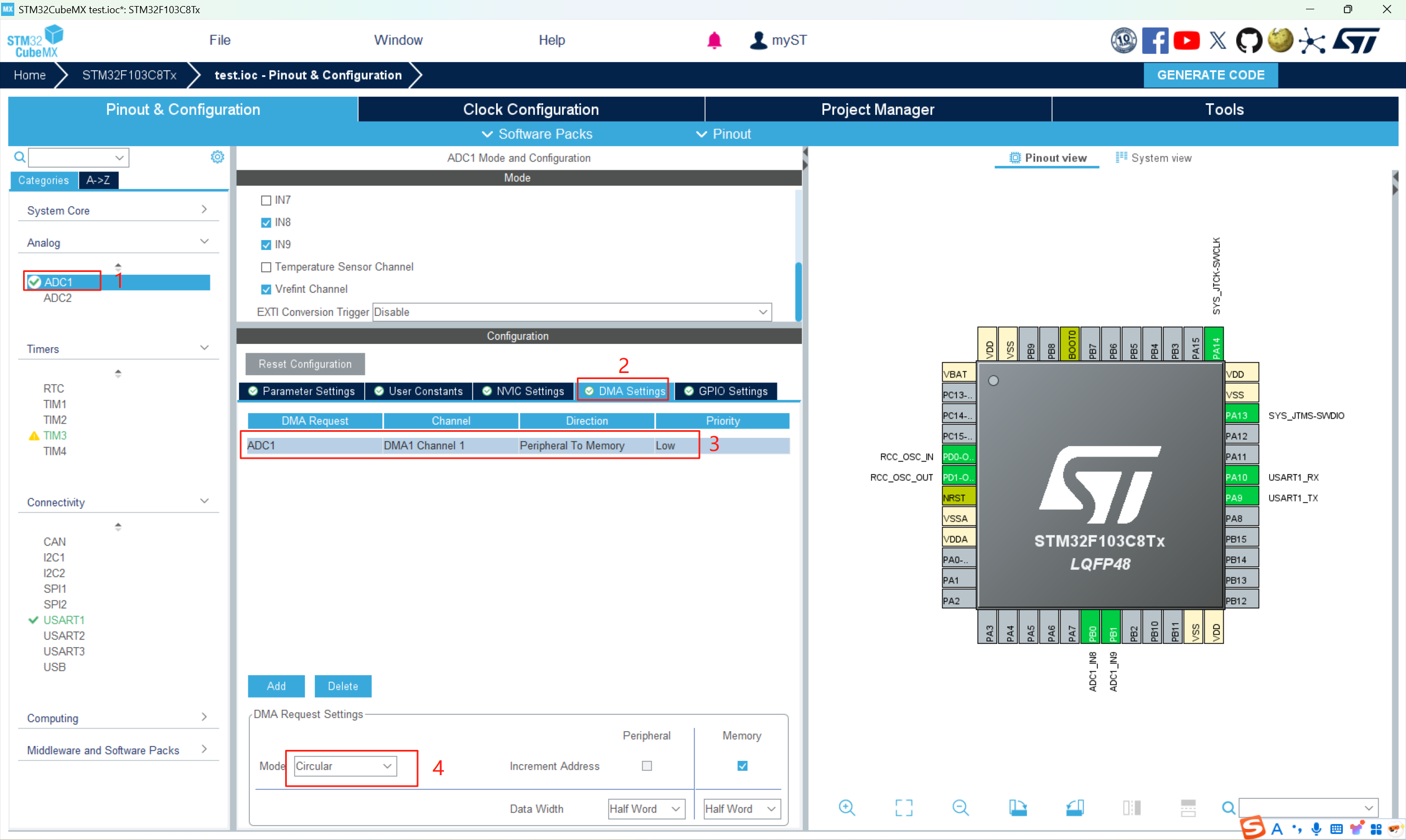

• 添加DMA通道用于ADC1
• 设置Mode为Circular（循环模式）
• 数据宽度选择Half Word
• 启用Memory Increment
• 配置中断优先级（可选）

生成代码与编程

• 在Project Manager标签页设置工程名称、路径和IDE类型（如MDK-ARM）。选择生成代码的选项后点击"Generate Code"。 关键代码实现

// 在main.c中添加变量定义
#define ADC_BUF_LEN 3
uint16_t adcBuf[ADC_BUF_LEN];

// 在MX_ADC1_Init()后添加校准和启动代码
HAL_ADCEx_Calibration_Start(&hadc1);
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adcBuf, ADC_BUF_LEN);

// 定时器启动
HAL_TIM_Base_Start(&htim3);

数据处理

// 获取转换结果（1.2f需参考手册）
float ch8_voltage = adcBuf[0] * 1.2f / adcBuf[2];
float ch9_voltage = adcBuf[1] * 1.2f / adcBuf[2];

注意事项

• 确保DMA缓冲区大小足够存储所有通道数据
• 定时器触发频率应低于ADC最大采样率
• 内部基准电压（VREFINT）需要特定温度下校准
• 多通道采样时，采样时间总和应小于触发周期

调试技巧

• 使用ST-Link Utility监测内存数据
• 通过Breakpoint检查DMA传输完成标志
• 测量实际采样率与理论值对比
• 检查电源稳定性对ADC精度的影响

通过上述配置，系统将实现定时器触发ADC多通道采样，并通过DMA自动传输数据到内存，软件只需定期读取内存中的转换结果即可。
