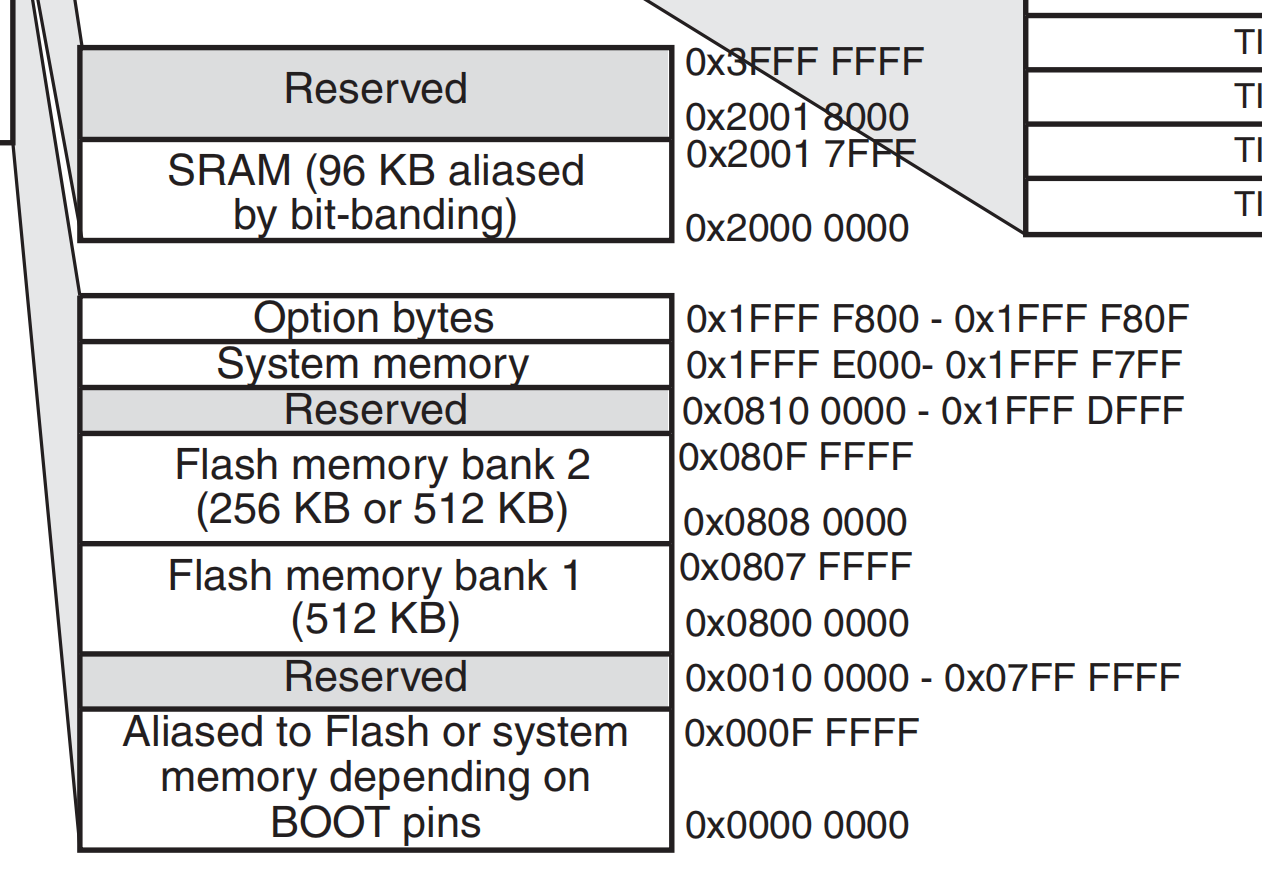

单片机内存区域划分

boot引脚启动介绍

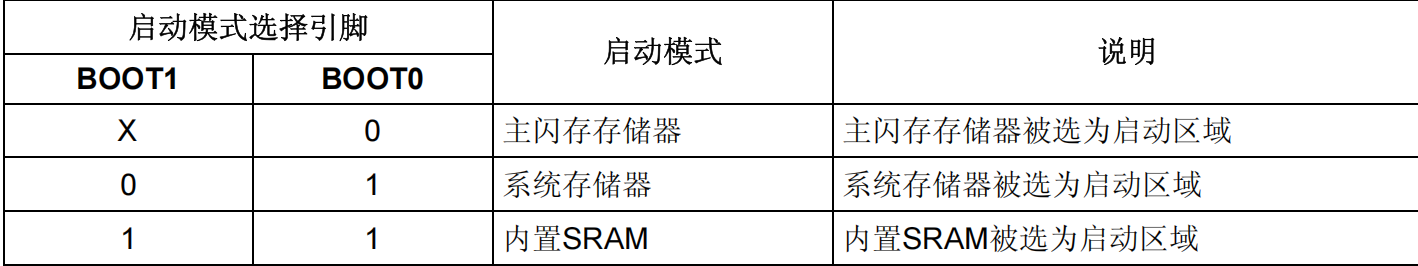

由boot引脚配置决定程序上电时从哪个存储区域执行

1. boot引脚的三大启动区域介绍

1.用户闪存（User Flash） – 最常用模式

• 触发条件：BOOT0=0（多数单片机）

• 存储内容：

• 用户烧录的应用程序（.text代码 + .rodata常量 + .rwdata初始值 +bbs段大小）

• 中断向量表（IVT）

• 配置字（Option Bytes）

• 启动流程

#mermaid-svg-G90VuZ1exoq3OqCr {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .error-icon{fill:#552222;}#mermaid-svg-G90VuZ1exoq3OqCr .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-G90VuZ1exoq3OqCr .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-G90VuZ1exoq3OqCr .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-G90VuZ1exoq3OqCr .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-G90VuZ1exoq3OqCr .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-G90VuZ1exoq3OqCr .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-G90VuZ1exoq3OqCr .marker{fill:#333333;stroke:#333333;}#mermaid-svg-G90VuZ1exoq3OqCr .marker.cross{stroke:#333333;}#mermaid-svg-G90VuZ1exoq3OqCr svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-G90VuZ1exoq3OqCr .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .cluster-label text{fill:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .cluster-label span{color:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .label text,#mermaid-svg-G90VuZ1exoq3OqCr span{fill:#333;color:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .node rect,#mermaid-svg-G90VuZ1exoq3OqCr .node circle,#mermaid-svg-G90VuZ1exoq3OqCr .node ellipse,#mermaid-svg-G90VuZ1exoq3OqCr .node polygon,#mermaid-svg-G90VuZ1exoq3OqCr .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-G90VuZ1exoq3OqCr .node .label{text-align:center;}#mermaid-svg-G90VuZ1exoq3OqCr .node.clickable{cursor:pointer;}#mermaid-svg-G90VuZ1exoq3OqCr .arrowheadPath{fill:#333333;}#mermaid-svg-G90VuZ1exoq3OqCr .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-G90VuZ1exoq3OqCr .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-G90VuZ1exoq3OqCr .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-G90VuZ1exoq3OqCr .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-G90VuZ1exoq3OqCr .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-G90VuZ1exoq3OqCr .cluster text{fill:#333;}#mermaid-svg-G90VuZ1exoq3OqCr .cluster span{color:#333;}#mermaid-svg-G90VuZ1exoq3OqCr div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-G90VuZ1exoq3OqCr :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

BOOT0=0

上电

硬件读取BOOT引脚

从Flash起始地址0x08000000启动

加载IVT中的初始SP和复位向量

跳转到用户main函数

2. 系统存储区（System Memory） – 出厂预置Bootloader区

• 触发条件：BOOT0=1, BOOT1=0（以STM32为例）

• 物理位置：芯片内部ROM（非Flash！独立物理区域）

• 核心功能：

• 启动流程：

#mermaid-svg-JcoKCgYpuqwNpSF4 {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .error-icon{fill:#552222;}#mermaid-svg-JcoKCgYpuqwNpSF4 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-JcoKCgYpuqwNpSF4 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .marker.cross{stroke:#333333;}#mermaid-svg-JcoKCgYpuqwNpSF4 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .cluster-label text{fill:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .cluster-label span{color:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .label text,#mermaid-svg-JcoKCgYpuqwNpSF4 span{fill:#333;color:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .node rect,#mermaid-svg-JcoKCgYpuqwNpSF4 .node circle,#mermaid-svg-JcoKCgYpuqwNpSF4 .node ellipse,#mermaid-svg-JcoKCgYpuqwNpSF4 .node polygon,#mermaid-svg-JcoKCgYpuqwNpSF4 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .node .label{text-align:center;}#mermaid-svg-JcoKCgYpuqwNpSF4 .node.clickable{cursor:pointer;}#mermaid-svg-JcoKCgYpuqwNpSF4 .arrowheadPath{fill:#333333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-JcoKCgYpuqwNpSF4 .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-JcoKCgYpuqwNpSF4 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-JcoKCgYpuqwNpSF4 .cluster text{fill:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 .cluster span{color:#333;}#mermaid-svg-JcoKCgYpuqwNpSF4 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-JcoKCgYpuqwNpSF4 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

是

检测到信号
