开启单片机

前言：

为未来拼搏的第n天，从单片机开始。

为什么要学习单片机呢，单片机的工作涉及范围及其广如：消费电子，游戏机·音响；

工业控制：机器人控制；医疗设备，通信设备，物联网等等。

前途大大滴！！好好学吧。

本章节我们要了解的是51单片机。51单片机也是单片机中最简单的，最基础的，最好理解的。

PS 在学习单片机前还是要有一定的c语言基础的，模电数电可以边学单片机边学习，问题不大

一·原理图

学习51单片机需要了解他的原理图，才能更好的理解。

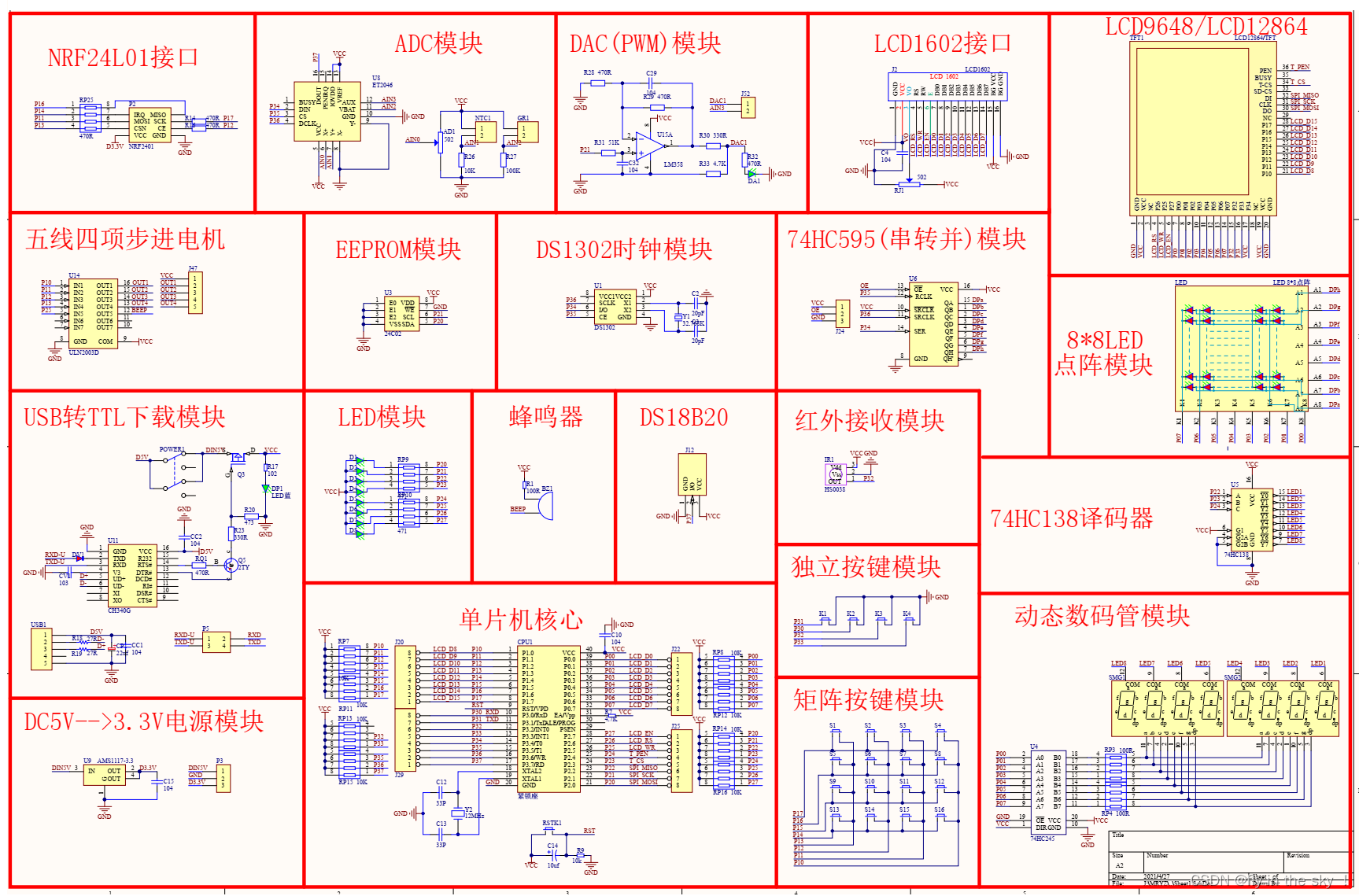

这是各个功能模块的原理图

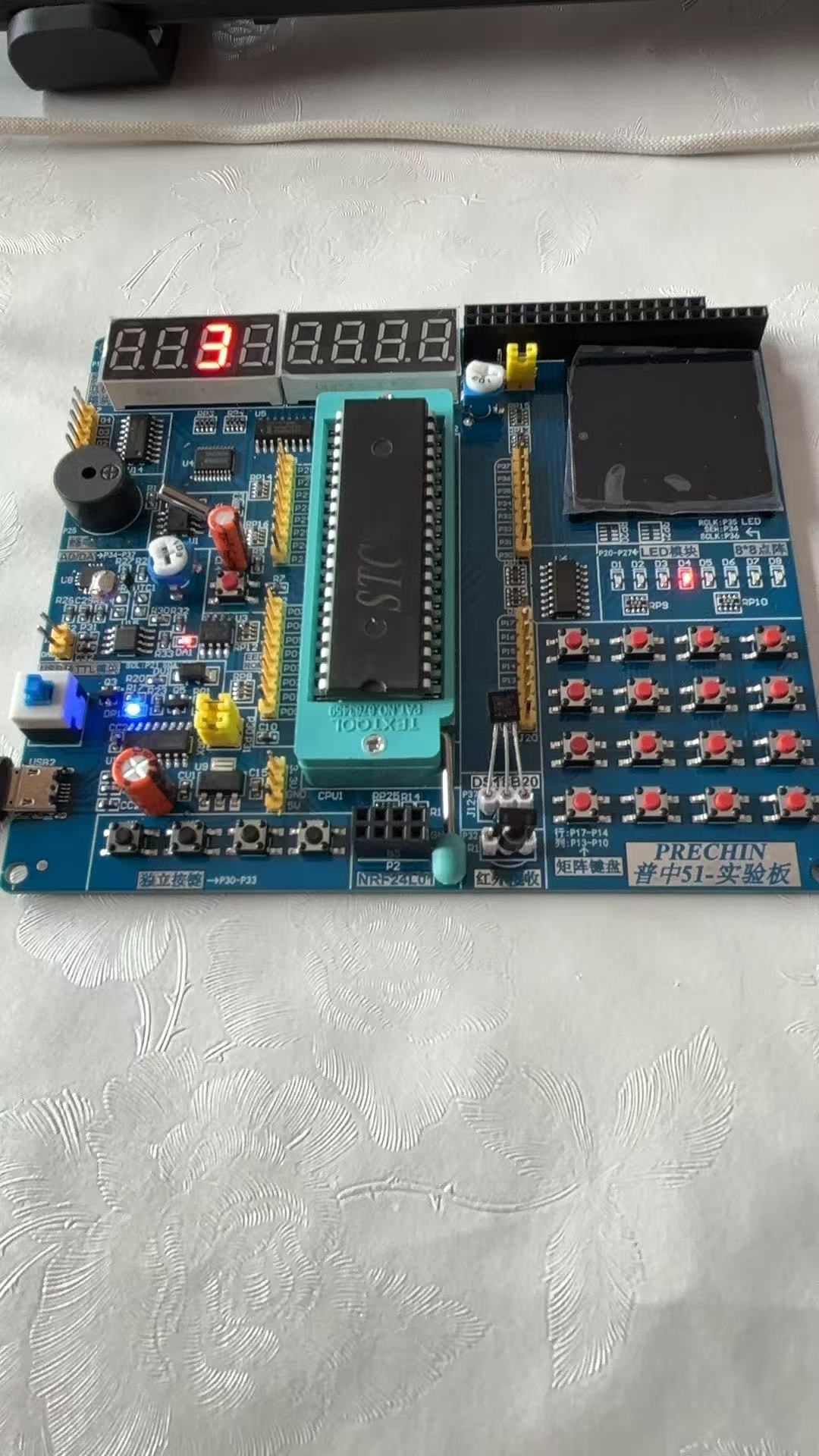

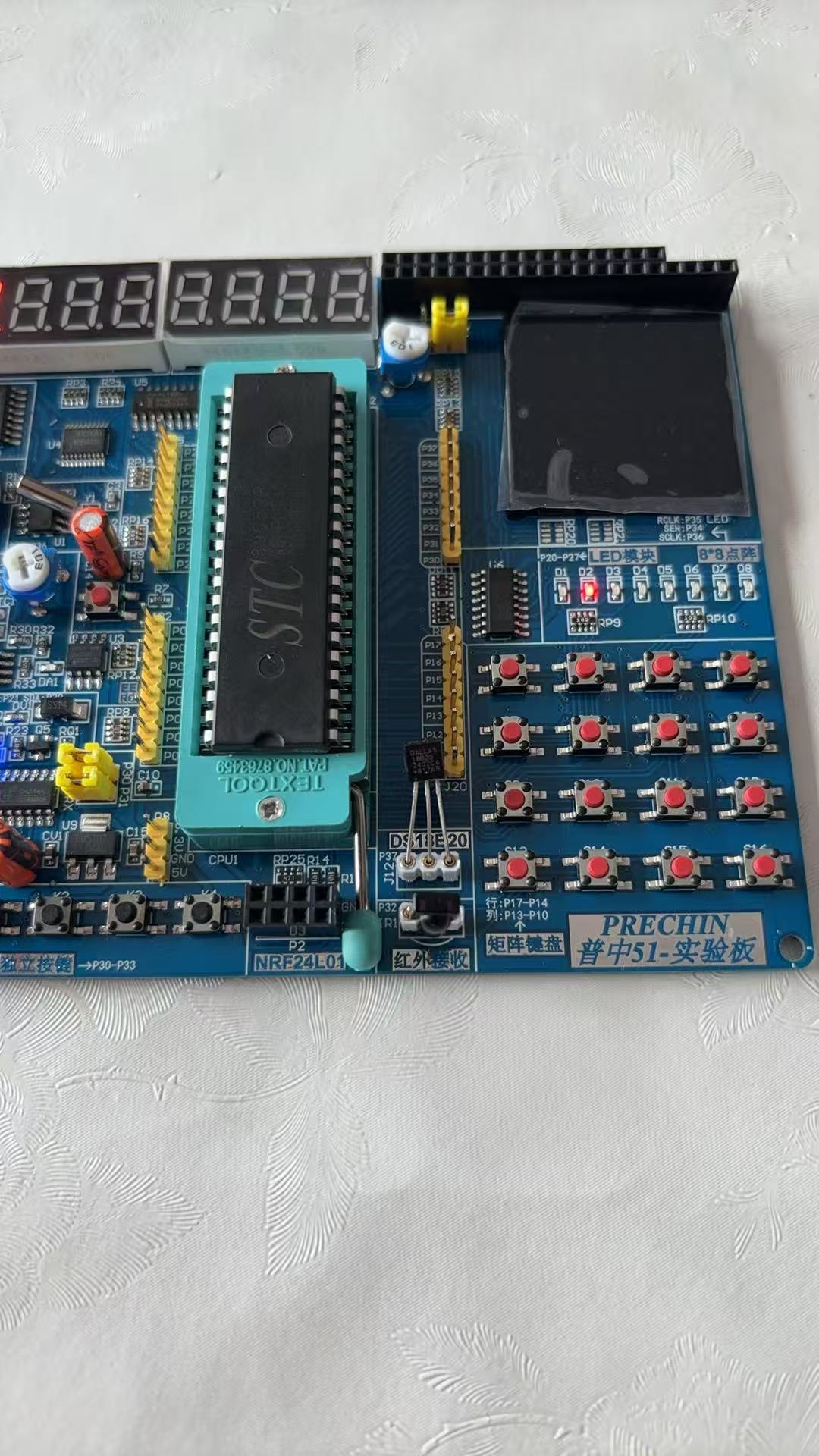

这是板子的真实摸样还有个lcd屏幕没有安装，也就是显示屏

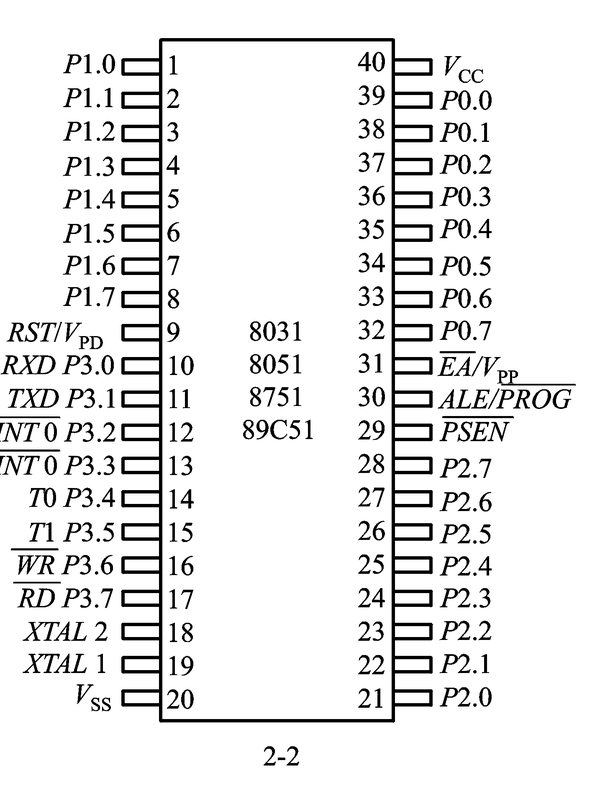

引脚示意图

电源引脚：
- VCC（引脚 40）：主电源输入端，提供 + 5V 电压。
- GND（引脚 20）：接地端。
I/O 端口引脚：
- P0.0-P0.7（引脚 32-39）：双功能端口，可作为通用 I/O 端口或地址 / 数据总线使用。当用作地址 / 数据总线时，需要外接上拉电阻。
- P1.0-P1.7（引脚 1-8）：通用双向 I/O 端口，每个引脚均可独立配置为输入或输出，内部提供上拉电阻。
- P2.0-P2.7（引脚 21-28）：通用双向 I/O 端口，也可用于扩展外部存储器的高 8 位地址。
- P3.0-P3.7（引脚 10-17）：通用双向 I/O 端口，同时具备复用功能，如 P3.0 为 RXD 串行输入端，P3.1 为 TXD 串行输出端，P3.2 为 INT0 外部中断请求 0 输入等。
控制引脚：
- RST（引脚 9）：复位输入端，高电平有效，保持两个机器周期的高电平可使单片机复位。
- ALE/PSEN（引脚 29）：地址锁存允许 / 程序存储使能信号，访问外部存储器时，ALE 用于锁存地址的低字节，PSEN 用于选通外部程序存储器。
- EA/VPP（引脚 30）：访问外部程序存储器信号，当 EA=1 时，优先访问内部程序存储器；当 EA=0 时，仅访问外部程序存储器。在 Flash 编程期间，此引脚也用于施加 12V 编程电源（VPP）。
时钟引脚：
- XTAL1（引脚 19）：反相振荡放大器的输入及内部时钟工作电路的输入。
- XTAL2（引脚 18）：反相振荡放大器的输出，外接晶振和电容构成时钟电路。

需要软件

编程软件：Keil C51 是常用的集成开发环境，它提供了 C 编译器、宏汇编、链接器、库管理和仿真调试器等完整的开发方案，可以方便地进行单片机的程序编写、编译和调试，支持 C 语言和汇编语言编程。

烧录软件：STC-ISP 它们都能实现将编译好的程序烧录到芯片中。

芯片推荐STC89C52。结构经典、资料海量、成本极低，是理解底层原理的理想起点。

入门内容

led灯的点亮闪烁独立按键控制，流水灯。

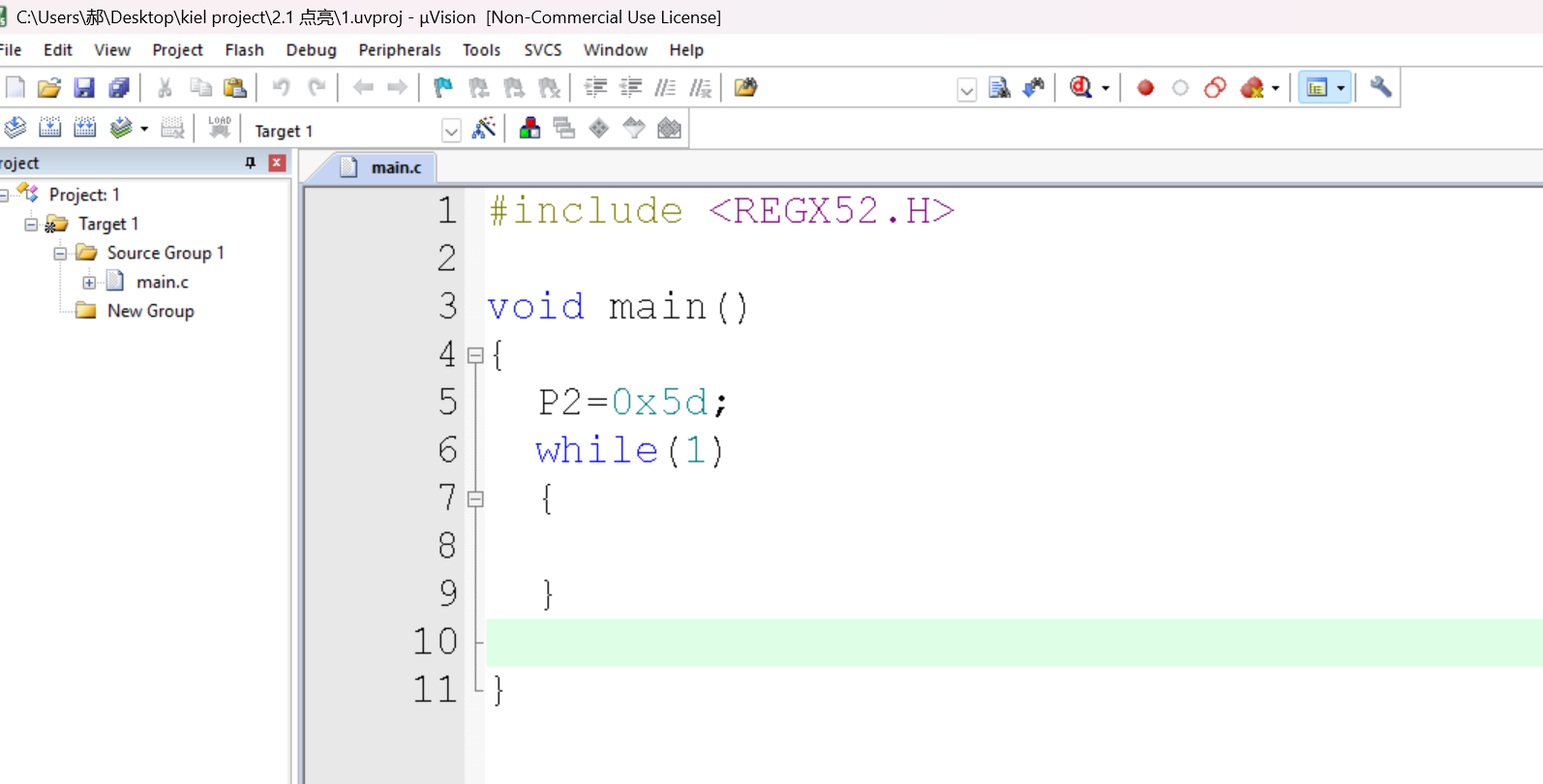

点亮：

#include <REGX52.H>

void main()
{
P2=0x5d;
while(1)
{

}

闪烁：

#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms()//@12.000MHz
{
unsigned char i, j, k;

_nop_();
i = 4;
j = 205;
k = 187;
do
{
do
{
while (–k);
} while (–j);
} while (–i);
}

void main()
{

while(1)
{
P2=0xFE;
Delay500ms();
//Delay500us();
P2=0xFF;
Delay500ms();
}

}

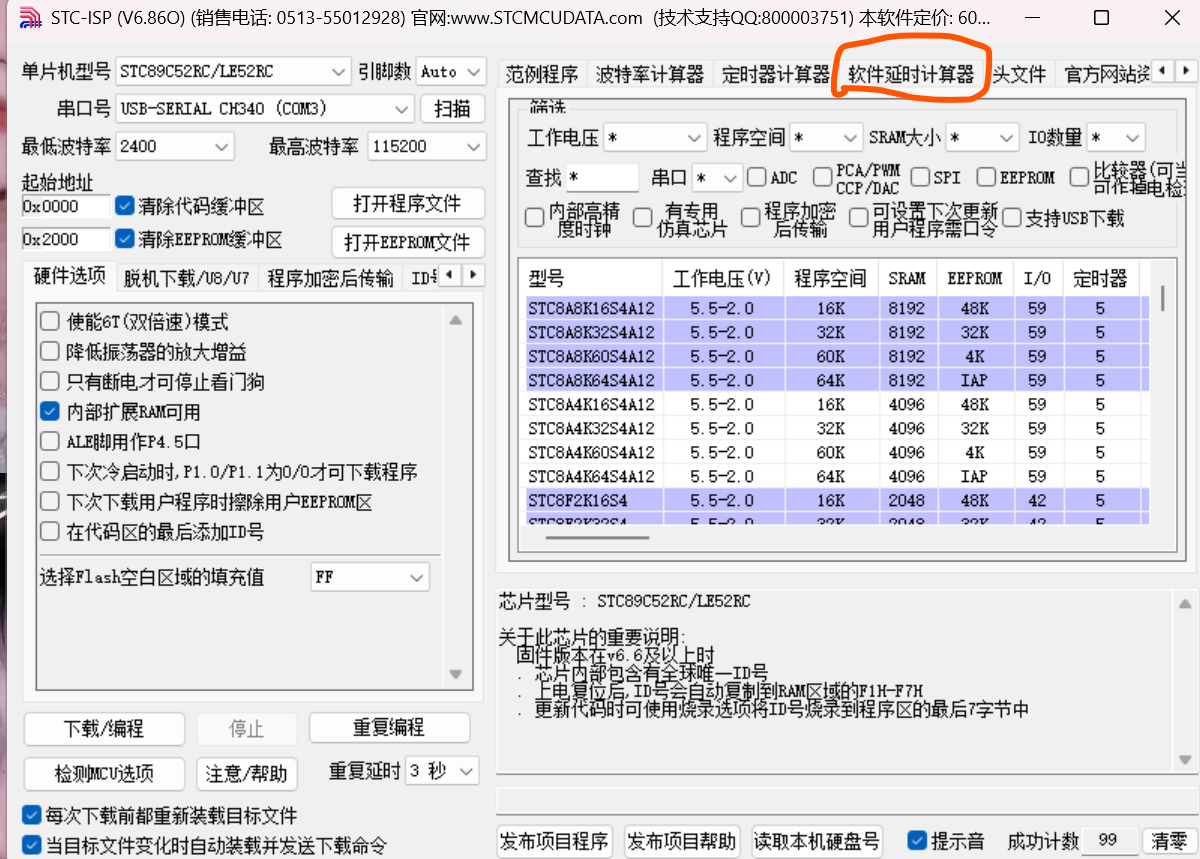

这里添加了延迟代码delay

这个函数自己可以编辑，也可以由stc提供

如下：

流水灯：

#include <REGX52.H>

void Delay1ms(unsigned int xms)//@12.000MHz
{
unsigned char i, j;

while (xms)
{
i = 2;
j = 239;
do
{
while (–j);
} while (–i);
xms–;
}

}

void main()
{
while(1)
{

P2=0xFE;
Delay1ms(500);
P2=0xFD;
Delay1ms(500);
P2=0xFC;
Delay1ms(500);
P2=0xFB;
Delay1ms(500);
P2=0xF7;//1110 1111
Delay1ms(500);
P2=0xEF;
Delay1ms(500);
P2=0xDF;
Delay1ms(500);
P2=0xCF;
Delay1ms(500);
P2=0xBF;
Delay1ms(500);
P2=0x7F;
Delay1ms(500);
}

}

按键控制：

#include <REGX52.H>

void main()
{
while(1)
{
if (P3_0==0 || P3_1==0)//当按下键后亮灯松开后就熄灭
{
P2_0=0;//亮
}
else//按下其他键无反应
{
P2_0=1;//灭
}
}
}

按键控制亮灭状态：

#include <REGX52.H> // 包含STC89C52寄存器定义头文件

// 延时函数：精确延时x毫秒（12MHz晶振）
void Delay1ms(unsigned int xms)
{
unsigned char i, j;
while (xms)
{
i = 2;
j = 239;
do
{
while (–j); // 内层循环延时
} while (–i); // 外层循环延时
xms–;
}
}

// 主函数
void main()
{
while(1) // 无限循环
{
if(P3_0 == 0) // 检测按键按下（P3.0低电平）
{
Delay1ms(30); // 按下消抖延时30ms
while(P3_0 == 0); // 等待按键释放（阻塞式）
Delay1ms(20); // 释放消抖延时20ms

P2_0 = ~P2_0; // LED状态翻转（P2.0取反）
}
}
}

~是取反符号状态取反

数码管显示

#include <REGX52.H>

unsigned char table[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39};
void shuma(unsigned char Loction,Number )
{
switch(Loction)
{
case 1: P2_4=1;P2_3=1;P2_2=1;break;
case 2: P2_4=1;P2_3=1;P2_2=0;break;
case 3: P2_4=1;P2_3=0;P2_2=1;break;
case 4: P2_4=1;P2_3=0;P2_2=0;break;
case 5: P2_4=0;P2_3=1;P2_2=1;break;
case 6: P2_4=0;P2_3=1;P2_2=0;break;
case 7: P2_4=0;P2_3=0;P2_2=1;break;
case 8: P2_4=0;P2_3=0;P2_2=0;break;

}
P0=table[Number];
}

void main()
{
shuma(3,3);
while(1)
{
}
}

可以更改shuma中的数子，位置，显示数字。
