CH347使用笔记：CH347作为FPGA下载器的几种方式

CH347简介

CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口等。JTAG接口最高支持60Mhz。详细介绍：

CH347-高速USB转串口、JTAG/SWD、SPI、I2C芯片介绍

CH347下载FPGA程序的三种方式

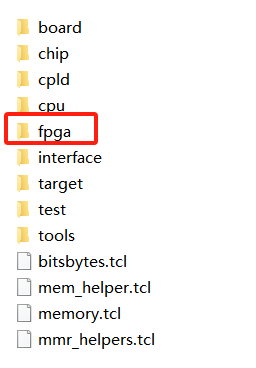

使用OpenOCD OpenOCD（Open On-Chip Debugger）作为开源的硬件调试器，除了可以对嵌入式芯片进行下载和调试，其实还支持一些型号的FPGA下载。在OpenOCD目录中的share\\openocd\\scrips目录中可以看到支持的FPGA型号。在这里插入图片描述

具体使用可参考

CH347应用–USB TO JTAG进行FPGA调试下载

使用OpenFPGALoader 类似于成熟的openOCD项目，openFPGALoader主要专注于对FPGA的固件下载，支持Xilinx, Altera/Intel, Lattice, Gowin等常见FPGA。项目链接：https://github.com/ZhiyuanYuanNJ/openFPGALoader/tree/master 目前支持的FPGA型号如下： https://trabucayre.github.io/openFPGALoader/compatibility/fpga.html 具体使用可参考：

CH347应用 USB转JTAG功能：开源项目openFPGALoader实现对FPGA高速下载

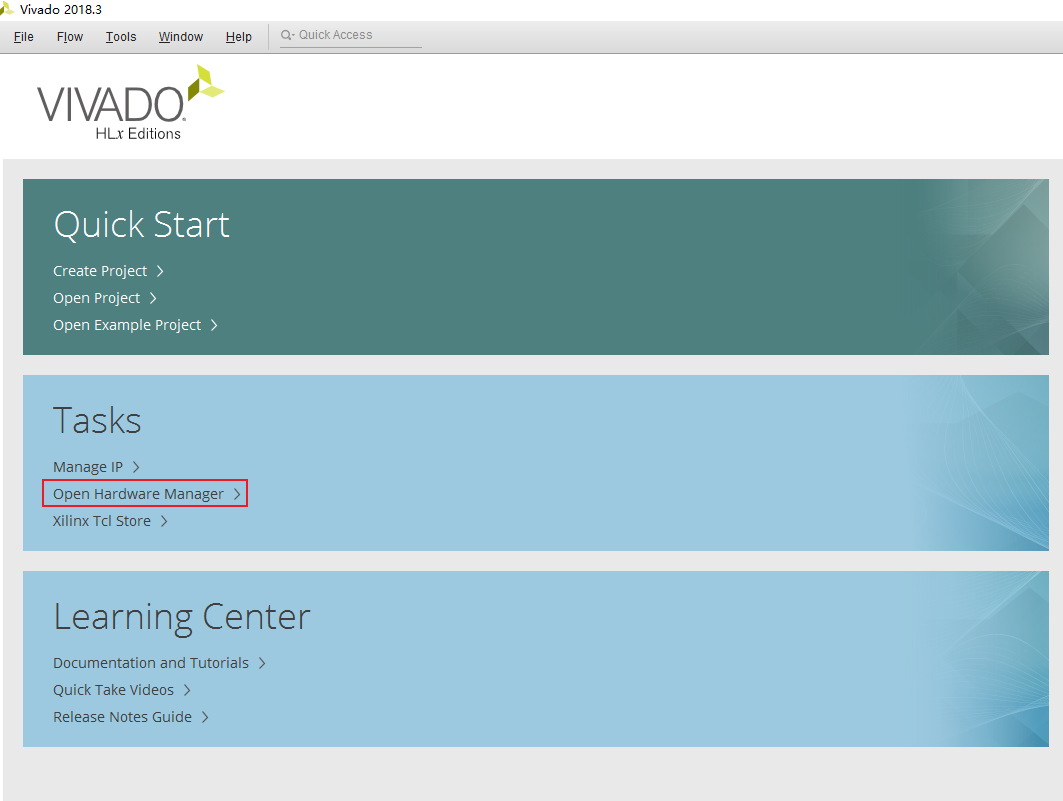

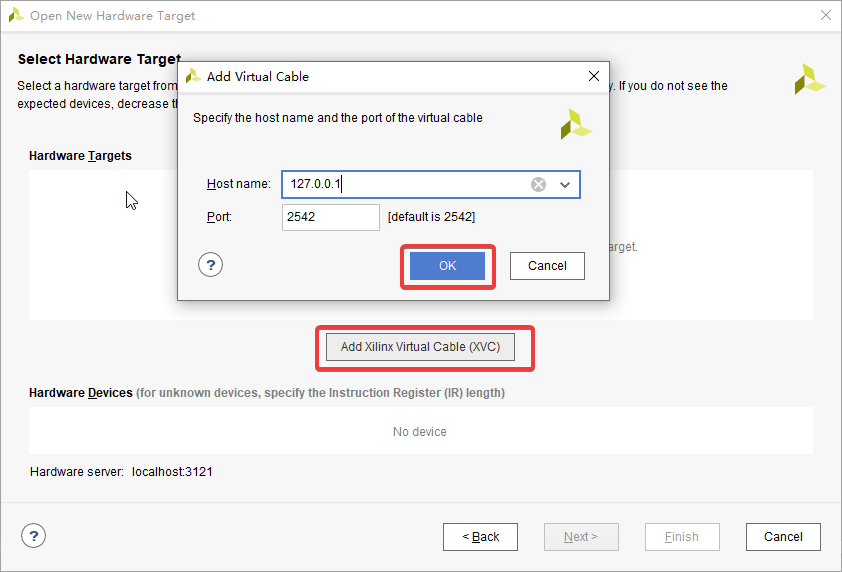

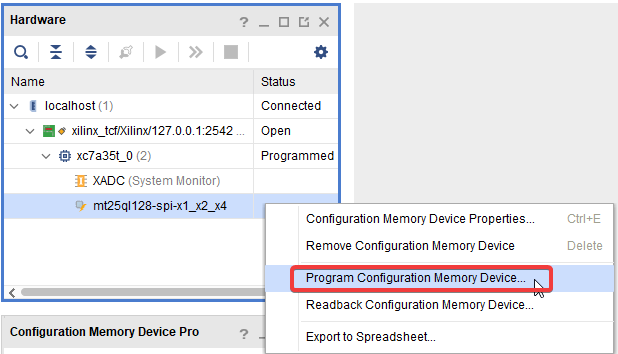

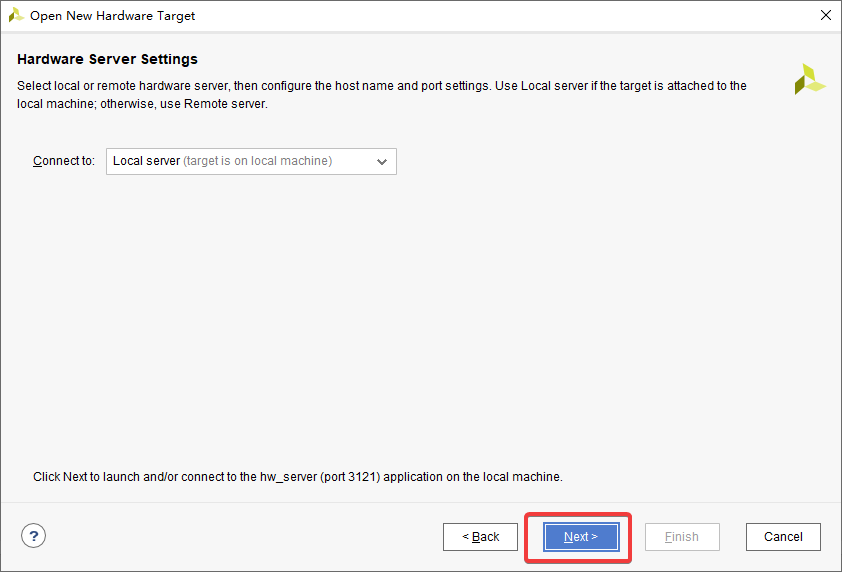

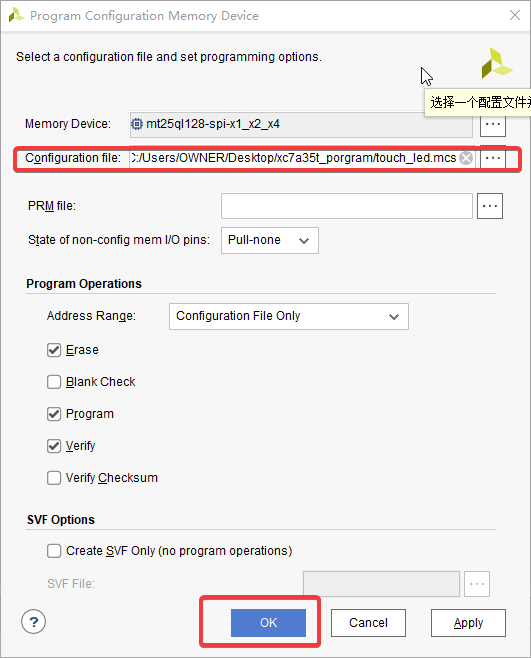

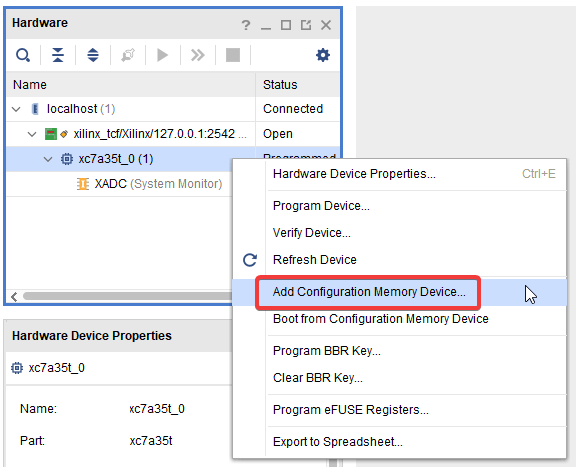

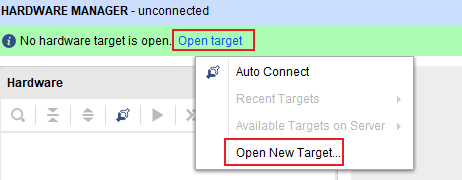

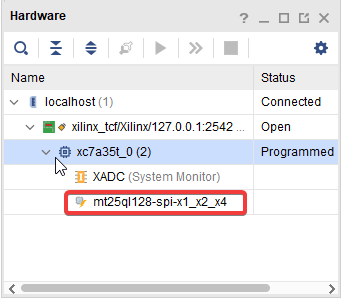

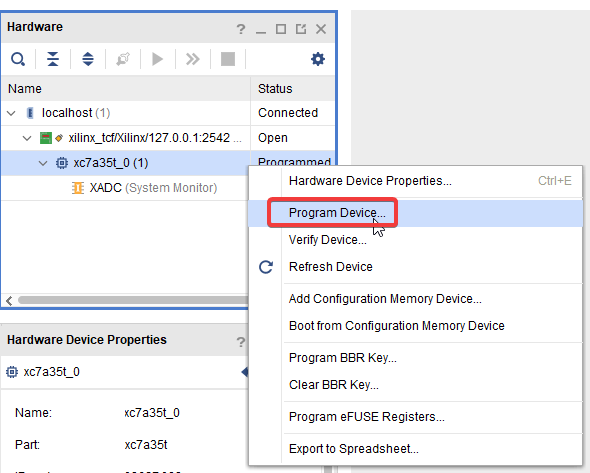

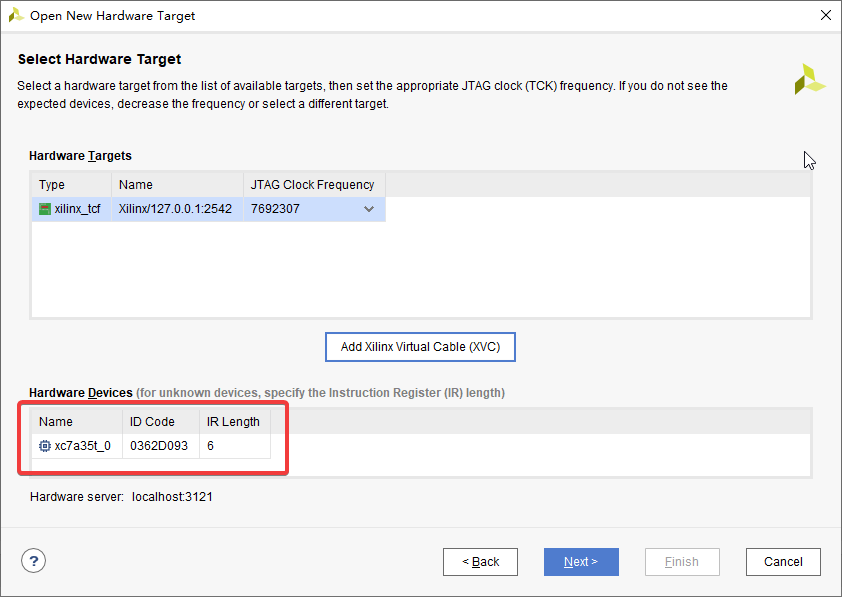

使用VIVADO xvcd Xilinx Virtual Cable Daemon(xvcd)是Xilinx推出的基于 TCP/IP协议的虚拟调试工具，主要用于替代传统的平台电缆（如 Impact 工具）实现FPGA的远程调试和程序加载。具体使用流程如下：

1、下载编译xvcd-ch347。

https://github.com/AIOT-CAT/xvcd-ch347

2、运行程序首先使用-h，查看使用说明

ch347_xvcd.exe -h
Usage:
-h, –help display this message
-a, –address <host add xxx> specify host address, default is 127.0.0.1
-p, –port <port num> specify socket port, default is 2542
-i, –index <index num> specify CH347 index, default is 0
-s, –speed <ch347 speed> specify CH347 JTAG speed, default is 30MHz
