PPPoE配置实例-ensp

  PPPoE（PPP over Ethernet，以太网承载PPP协议）是一种把PPP帧封装到以太网帧中的链路层协议。PPPoE可以使以太网网络中的多台主机连接到远端的宽带接入服务器。PPPoE的会话建立有三个阶段，PPPoE发现阶段、PPPoE会话阶段和PPPoE终结阶段。

配置要求：

实验要求：

        R1:将R1设置为PPPoE客户端，R2为PPPoE服务器端； 在R1上配置PPPoE客户端拨号接口； 在R1上配置PPPoE客户端拨号接口的认证功能； R1上的拨号接口获取PPPoE服务器端分配的IP地址； R1通过拨号接口可以访问服务器端。

       R2： 在PPPoE服务器端上创建为客户端分配IP的地址池； PPPoE服务器端完成PPPoE客户端认证并分配合法的IP地址。

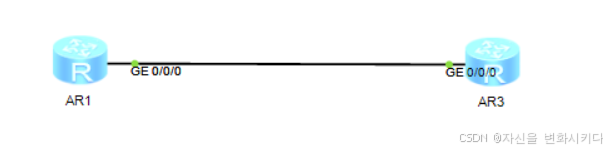

实验拓扑：

AR1配置：

1.创建拨号接口并配置被认证方用户名和密码       被认证

[R1]dialer-rule
[R1-dialer-rule]dialer-rule 1 ip permit
[R1-dialer-rule]quit
[R1]interface dialer 1
[R1-Dialer1] dialer user enterprise
[R1-Dialer1] dialer-group 1
[R1-Dialer1] dialer bundle 1
[R1-Dialer1] ppp chap user huawei1
[R1-Dialer1] ppp chap password cipher huawei123
[R1-Dialer1] ip address ppp-negotiate

2.绑定出接口

[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]pppoe-client dial-bundle-number 1
[R1-GigabitEthernet0/0/1]quit

3.配置本端到达服务器端的缺省路由：

[R1]ip route-static 0.0.0.0 0.0.0.0 dialer 1

AR2：

1.创建地址池与虚拟模板   认证

[R2]ip pool pool1#创建地址池，指定分配的IP地址和网关
[R2-ip-pool-pool1]network 192.168.1.0 mask 255.255.255.0
[R2-ip-pool-pool1]gateway-list 192.168.1.254
[R2]interface Virtual-Template 1 #创建虚拟模板接口
[R2-Virtual-Template1]ppp authentication-mode chap
[R2-Virtual-Template1]ip address 192.168.1.254 255.255.255.0
[R2-Virtual-Template1]remote address pool pool1

2.将物理接口与虚拟模板绑定：

[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1
[R2-GigabitEthernet0/0/0]quit

3.创建访问用户：

[R2]aaa #添加认证用户信息
[R2-aaa]local-user huawei1 password cipher huawei123
[R2-aaa]local-user huawei1 service-type ppp

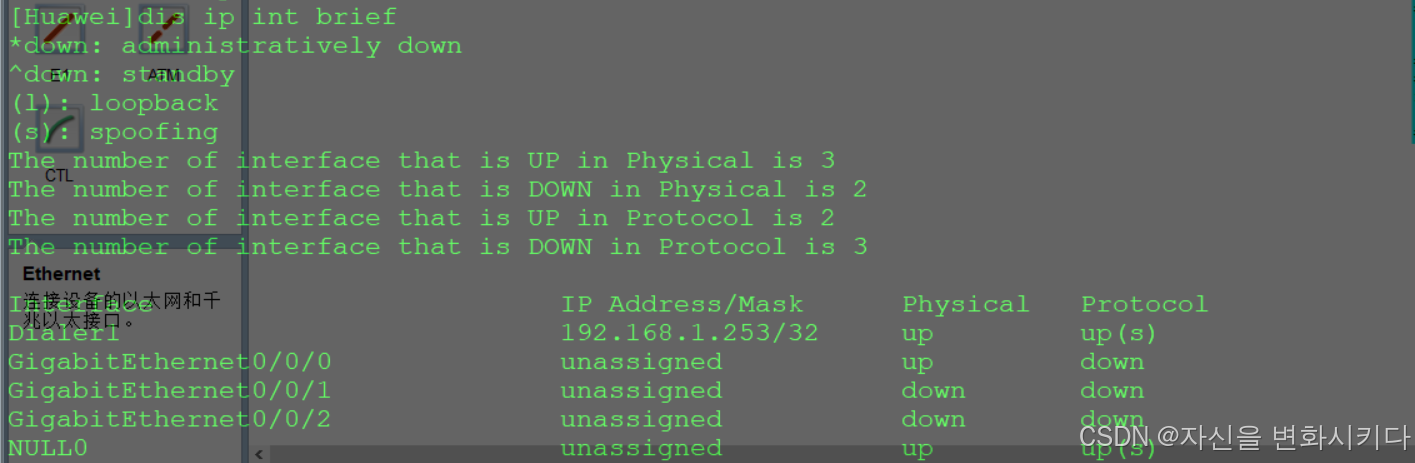

验证：

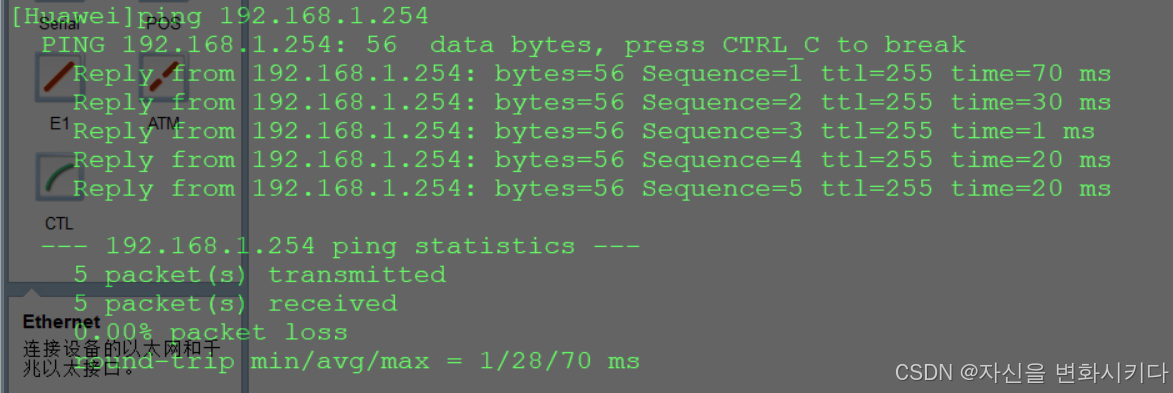

AR1：

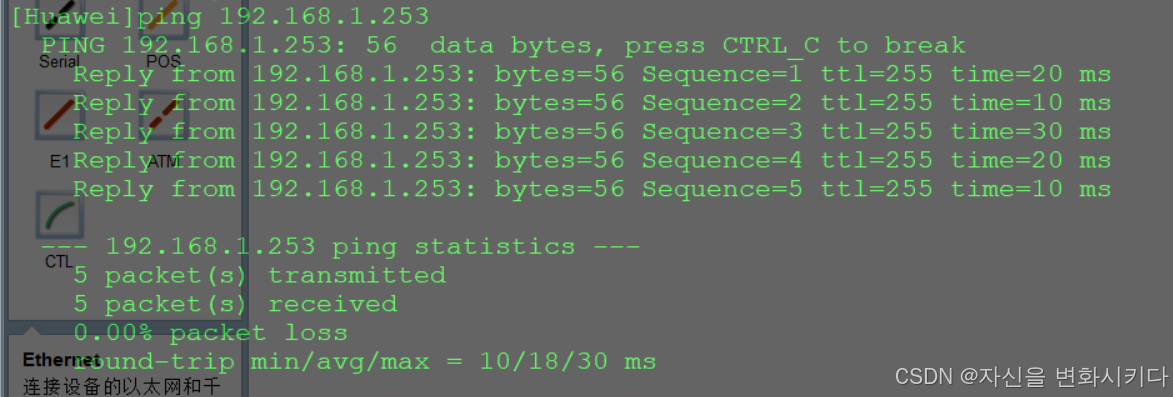

 AR2：
