服务器硬盘知识

磁盘了解

磁盘：用于存放持久化的数据的存放块，一台服务器可装

磁盘容量计算公式：磁头数x磁道数x每道扇区字节数

磁盘分类：机械硬盘（HDD） 固体硬盘（SSD）

磁盘接口：SATA接口（家用），SAS接口（企业级），pci-e（固体硬盘，企业级）

企业选盘选型

RAID（阵列卡，磁盘组合管理工具）

磁盘文件系统类型

• NTFS Windows常用系统类型

磁盘分区类型

磁盘分区概述

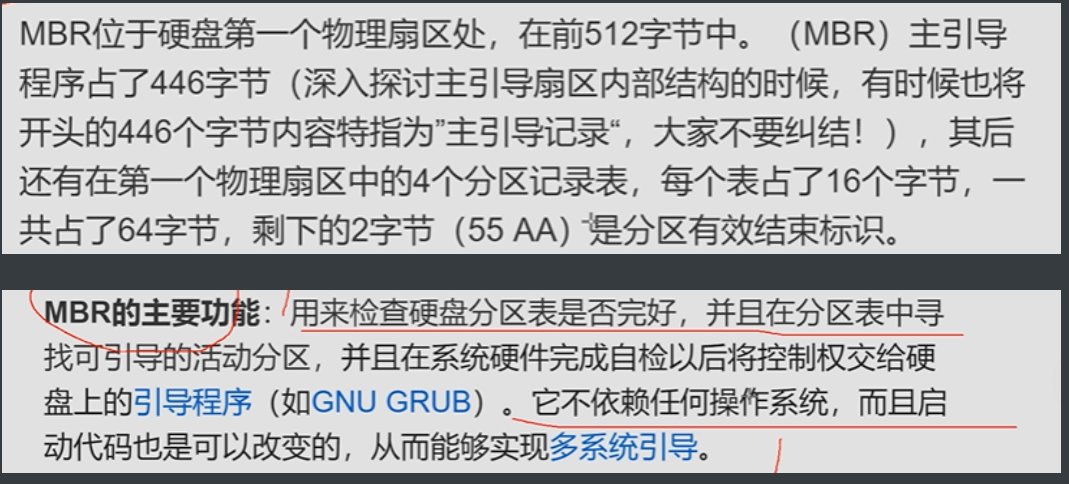

• MBR磁盘分区类型，磁盘第一个扇区：0号磁头0号磁道第1个扇区 512字节存放MRB磁盘的引导程序（主引导记录）负责引导系统启动和磁盘分区表

结论：

MBR分区磁盘

• 一个MBR分区类型磁盘只能识别4个物理分区，每个分区信息占16字节

• MRB分区类型磁盘不可大于2TB

  注：mbr类型磁盘主要为只能识别2TB以内的磁盘内容，并不是不可用

GPT分区磁盘

• GPT分区表形式解决问题

• 解决MBR容量问题

• 主分区随便用，不区分主分区，扩展分区，逻辑分区

磁盘分区操作

• 每个分区在Liunx中都以绝对路径表示 例：/dev/sda

这里表示的是一个物理分区（硬盘），在虚拟机加盘后虚拟机会自动建立一个物理分区以sd（a,b,c,d）的顺序去建立分区，然后操作者在物理分区中分区以物理分区号加（1，2，3，4）建立分区 例 /dev/sda/sda1

• 一个物理主分区中理论上可建立的虚拟分区是无限的

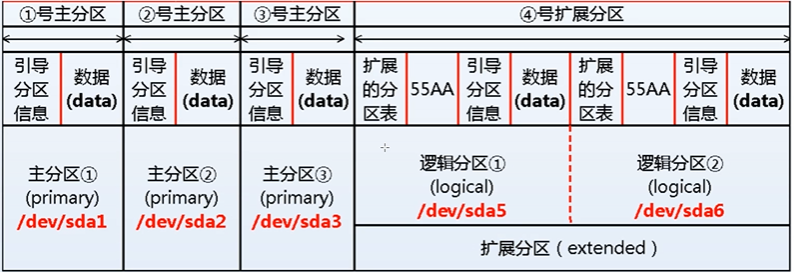

• 四号分区为扩展分区，逻辑分区都是以四号分区分出来的五号分区开始

总结

• 主分区:硬盘可以设置1-4个主分区。每个主分区可以包含文件系统和程序等数据。主分区直接使用硬盘空间。

• 扩展分区:硬盘可以设置一个扩展分区。扩展分区不包含文件系统,它被用来包含逻辑分区。一个扩展分区可以包含多个逻辑分区。

• 逻辑分区:只能在扩展分区内创建。一个扩展分区可以包含多个逻辑分区,每个逻辑分区都可以包含文件系统和数据。

分区操作

关闭虚拟机—-硬件—–磁盘添加—-按引导完成加盘

系统操作

注：不可对已存入数据的硬盘进行分区，必要操作时需备份

fdisk命令相关选项

a : 将分区设置为启动区（设置可引导标记）

m ： 查看操作指令的帮助信息

p ： 列表查看分区信息

n：添加一个新的分区

d ：删除一个分区

t ：变更分区类型

w :保存并退出

q :强制退出不保存

l ：列表查看分区的类型

V ：验证分区表、

• p ：主分区 e ： 扩展分区 l ： 逻辑分区

• ctrl+Backspace 删除输入

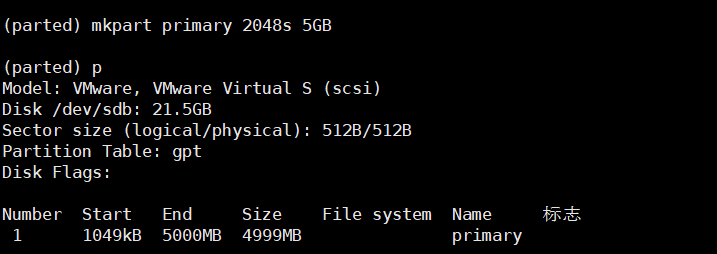

parted命令相关选项

–hepl ：帮助文档

mktable / mklabel ：设置磁盘标签，改变硬盘的文件分区表格式 标签： gpt/msdos

mkpart ：创建一个分区 例：mkpart 物理/逻辑 起始扇区数 扇区大小

rm ：删除分区 后面跟number号

select ： 选择需要编辑的设备

name ： 给分区命令

print ： 查看分区列表

q ： 保存并退出

p ：打印分区列表

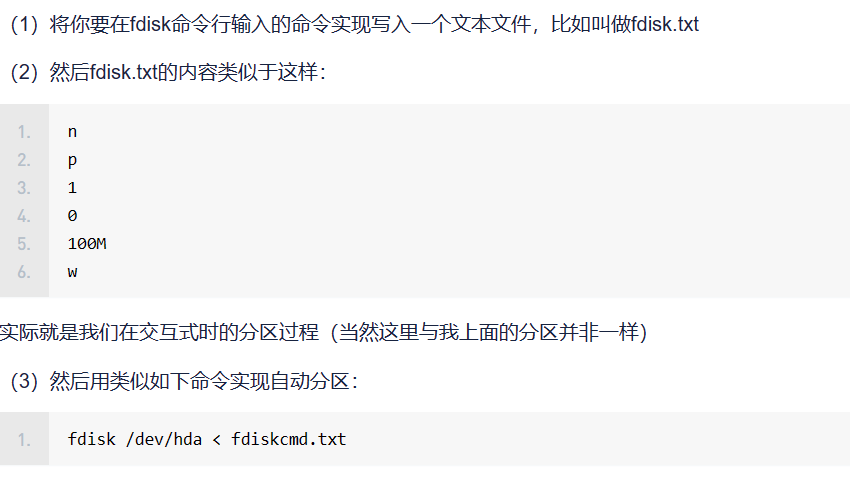

扩展 fdisk , parted 非交换设置分区

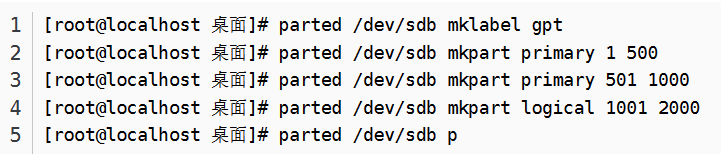

parted 其中一条即可

fdisk

命令行方法：fdisk /dev/sda <<< $'n\\np\\n1\\n+500M\\nt\\n1\\n83\\nw'

磁盘使用流程

1.磁盘分区

2.格式化 mkfs.xfs / mkfs.ext4 创建文件系统

注：格式化对象为创建的主分区，不是硬盘。因为一个磁盘中可能建立不同的文件系统，所以格式化分区，如果没格式化则分区没有指定类型

文件系统就是用于存放文件，目录等存储内容的一个虚拟系统，生成一些inode号

3.挂载 mount 挂载文件 挂载点 umount 卸载

开机自动挂载

• 1. 挂载命令写入到 etc/rc.local (开机自动运行的脚本)

注：权限设置

• 2. 添加到 etc/fstab 文件添加内容依次为

设备名称 挂载点 文件系统类型 参数（一般默认） 是否备份（1/0） 是否开机检查 （1/0）

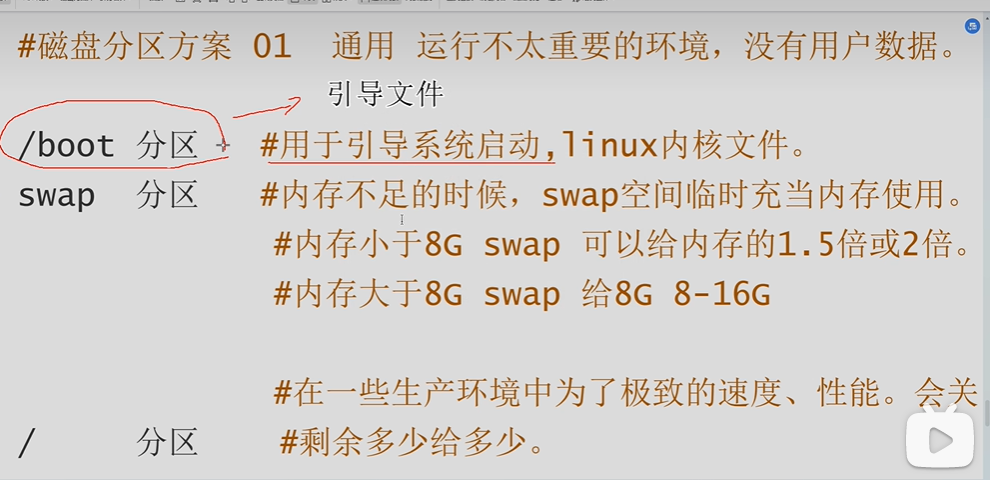

磁盘分区方案

有重要数据时，则添加一个/data 重要数据分区

swap 交换分区 (企业不常用)

• swap 交换分区，内存不足时充当临时内存

dd ： 生成大文件

例 ： dd if=/dev/zero（从哪里拿） of=/tmp/mb（放哪） bs=1M（每次抽多少） count=500（次数）

free -m ：以（mb单位）查看系统正在使用的swap，查看系统内存使用情况

blkid：查找swap绝对路径

xfs_info swap绝对路径 : 详细信息

swapoff swap绝对路径：删除/关闭swap

mkswap 文件绝对路径 ：创建为swap

swapon swap绝对路径：挂载swap （永久生效：该命令添加到 etc/rc.local 或 etc/fstab ）

fdisk 方式创建

正常创建一个交换分区 分区类型 82 创建成功后退出保存

 创建成功后命令行输入
 mkswap /dev/sda1 （格式化）
 swapon /dev/sda1 （激活分区）

磁盘故障，磁盘不足

• 大文件过多，空间满

• 小文件过多 ， inode号不足

• 垃圾文件没有彻底清除，例该文件存在进程70；

• 物理损坏，例零件磨损等

• 管理员设置限制

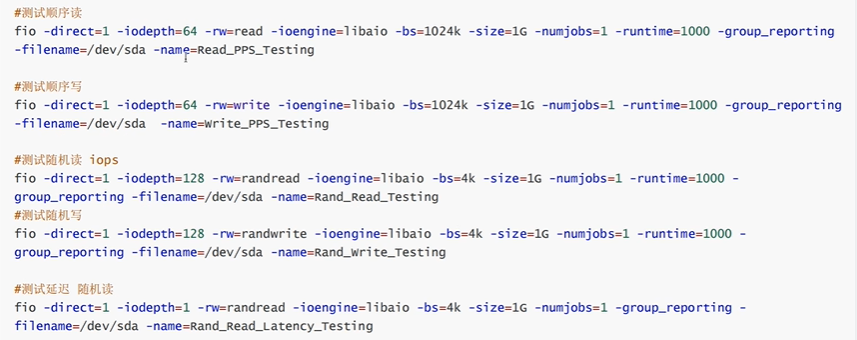

磁盘性能测试 – fio命令

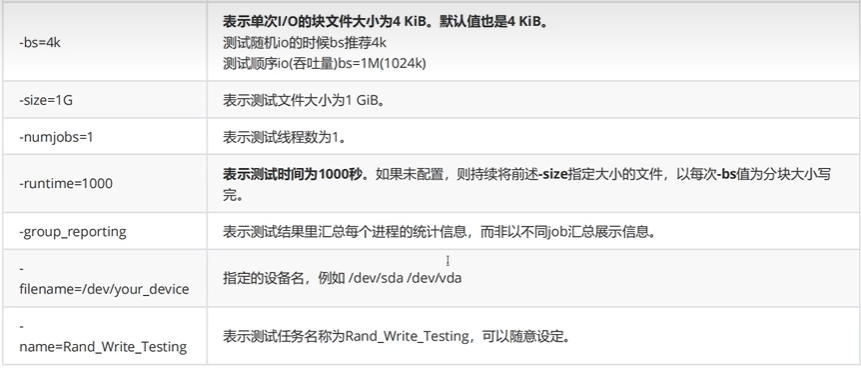

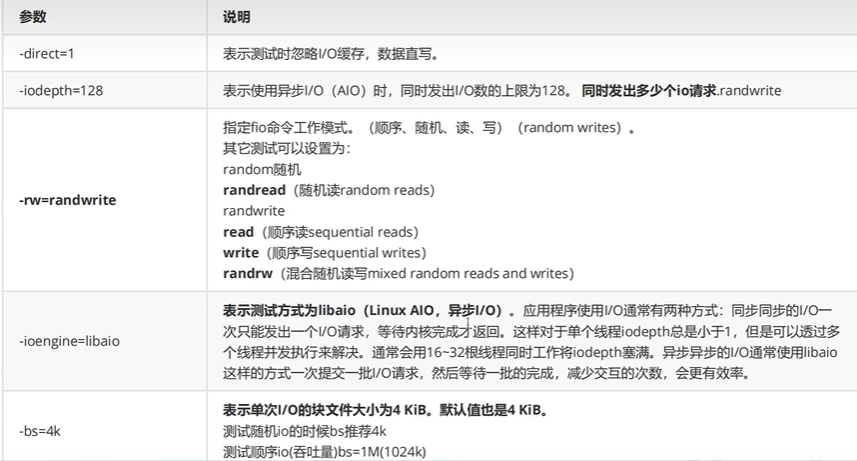

fio 命令参数

fio 命令及参数使用 例：

fio -direct 1 -iodepth 64 -rw-read -ioengine=libaio -bs=1024k -size=16 -numjobs=1 -runtime=1000 -group_reporting-filename=/dev/sda-name=Read_PS_Testing
