K230 运行 HTTP 服务器 httpserver

HTTP-Server例程

文章目录

HTTP-Server例程
- 实验环境
- 简介
- 关键部分代码
- 流程图
- HTTP 服务端
- - HTTP 请求
  - HTML 页面
  - HTTP 状态码

实验环境

亚博智能 K230 视觉识别模块固件版本：CanMV_K230_YAHBOOM_micropython_V1.3.2.img.gz

注1：用其它厂家的K230也可以实现，只是代码部分需要稍作修改，代码部分亚博K230用的屏幕分辨率是640×480 注2：本文摘自亚博官网K230系列的教程，此处仅作分享作用

简介

本节我们使用K230作为HTTP服务器使用。

我们打开例程代码，修改main函数中的Connect_WIFI函数的参数为SSID（WIFI的名称）和KEY（WIFI的密码）

ip = Connect_WIFI("[SSID]", "[KEY]")

修改好之后我们点击运行按钮，可以看到串行中断输出如下内容

True
('192.168.3.47', '255.255.255.0', '192.168.3.1', '192.168.3.1')
Listening, connect your browser to http://192.168.3.47:8081/

第一行的True表示WIFI连接成功

第二行输出的是连接的WIFI的信息

第三行表示HTTP服务器启动成功了，我们可以复制这个地址，粘贴到浏览器的地址栏，按下回车键

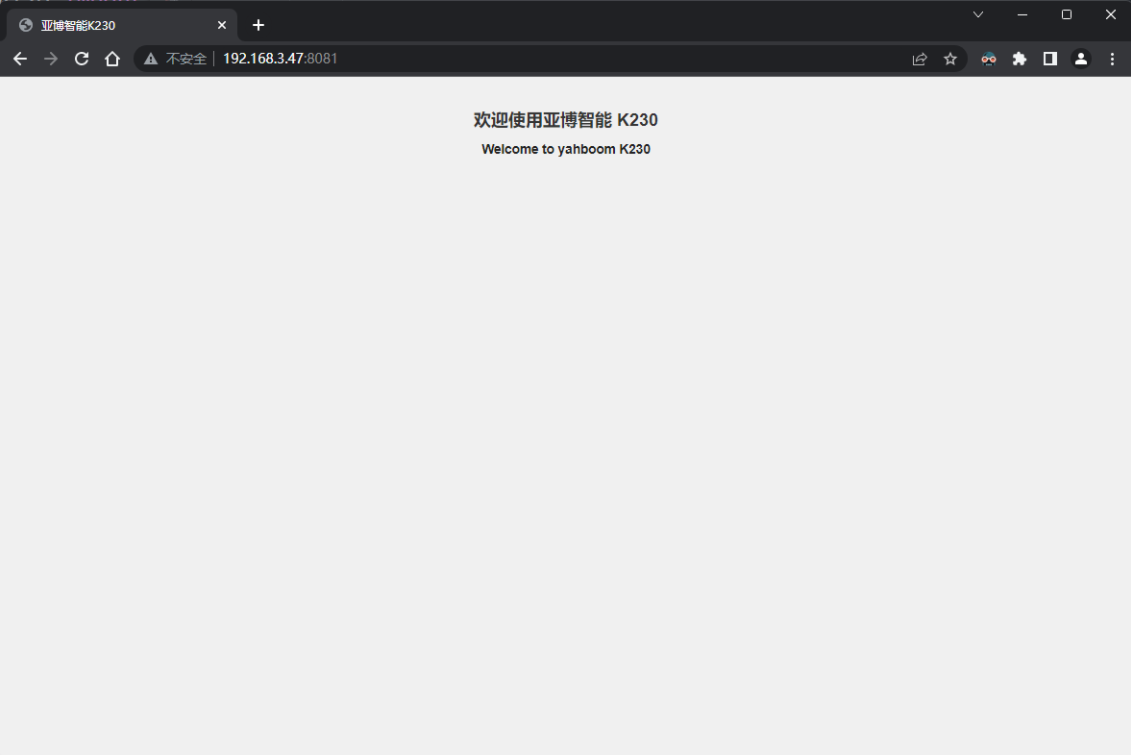

可以看到浏览器中显示这个页面，则说明启动成功了

在这里插入图片描述

关键部分代码

完整代码请参考【源码汇总 / 11.Network / 05.http / http_server.py】

def main(micropython_optimize=True):
# 连接WiFi并获取IP Connect to WiFi and get IP
ip = Connect_WIFI("Yahboom", "my_password")

# 创建socket对象 Create socket object
s = socket.socket()
# 获取地址信息 Get address information
ai = socket.getaddrinfo("0.0.0.0", 8081)
addr = ai[0][–1]
# 设置socket选项 Set socket options
s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
# 绑定地址 Bind address
s.bind(addr)
# 开始监听 Start listening
s.listen(5)
print("Listening, connect your browser to http://%s:8081/" % (ip))

counter = 0
# 主循环处理客户端连接 Main loop to handle client connections
while True:
# 接受客户端连接 Accept client connection
res = s.accept()
client_sock = res[0]
client_addr = res[1]
print("Client address:", client_addr)
# 设置非阻塞模式 Set non-blocking mode
client_sock.setblocking(False)
# 获取客户端流 Get client stream
client_stream = client_sock if micropython_optimize else client_sock.makefile("rwb")

# 读取HTTP请求头 Read HTTP request headers
while True:
h = client_stream.read()
if h is None or h==b'':
continue
print(h)
if h.endswith(b'\\r\\n\\r\\n'):
break
os.exitpoint()

# 发送响应内容 Send response content
client_stream.write(CONTENT)
# 关闭客户端连接 Close client connection
client_stream.close()

# 运行主函数 Run main function
main()

其中CONTENT部分是我们浏览器中显示的页面代码，使用的是HTML语言

<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>亚博智能K230</title>
<style>
body {
font-family: Arial, sans-serif;
margin: 0;
padding: 20px;
background-color: #f0f0f0;
}
h1 {
color: #333;
text-align: center;
}
h2 {
color: #222;
text-align: center;
}
</style>
</head>
<body>
<h1>欢迎使用亚博智能 K230</h1>
<h2>Welcome to yahboom K230</h2>
</body>
</html>

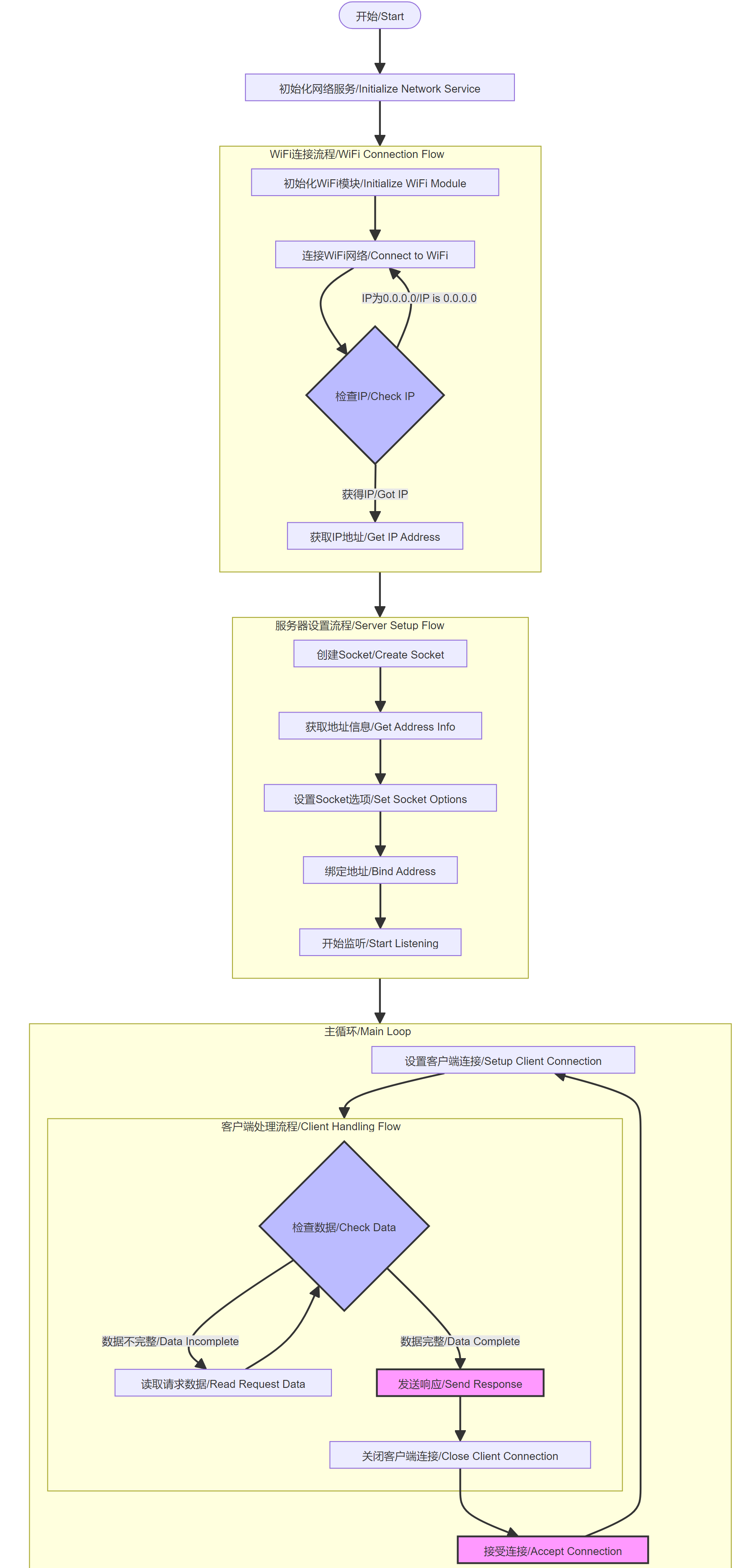

流程图

在这里插入图片描述

HTTP 服务端

这里我们来简单描述一下HTTP服务端

HTTP 请求

HTTP(超文本传输协议)是一个用于在网络上传输数据的应用层协议。

我们平时使用浏览器访问网页，我们在网页上进行的点击或者任何操作，实际上就是通过浏览器向HTTP服务器发送请求，然后HTTP服务器返回数据（数据可以是图片、视频、或者HTML页面等任何类型的数据，具体返回什么是根据你请求的操作决定的）。我们本节教程实现的 HTTP服务器做的事情就是接收http请求，返回一个HTML页面数据。

HTML 页面

HTML页面是一种可以被浏览器识别并解析的描述文件。可以简单理解为我们平时看到的网页就是由HTML语言编写的。本节教程中我们的CONTENT变量中的内容就是一个简单的HTML代码。当浏览器接收到HTTP服务器发送的HTML文件后，就会把HTML文件的内容解析成我们看到的好看的网页。

HTTP 状态码

HTTP状态码是服务器对客户端请求的处理结果的标识，分为5类：

1xx (信息性状态码)

100 Continue: 继续发送请求
101 Switching Protocols: 切换协议

2xx (成功状态码)

200 OK: 请求成功
201 Created: 创建成功
204 No Content: 成功但无返回内容
206 Partial Content: 部分内容请求成功

3xx (重定向状态码)

301 Moved Permanently: 永久重定向
302 Found: 临时重定向
304 Not Modified: 资源未修改
307 Temporary Redirect: 临时重定向

4xx (客户端错误)

400 Bad Request: 请求语法错误
401 Unauthorized: 未授权
403 Forbidden: 禁止访问
404 Not Found: 资源不存在
405 Method Not Allowed: 方法不允许
429 Too Many Requests: 请求过多

5xx (服务器错误)

500 Internal Server Error: 服务器内部错误
502 Bad Gateway: 网关错误
503 Service Unavailable: 服务不可用
504 Gateway Timeout: 网关超时

本节教程中的CONTENT的开头

b"“” HTTP/1.0 200 OK\\r\\n Content-Type: text/html; charset=utf-8\\r\\n \\r\\n\\

这一段就是HTTP响应报文的头部，里面的200就代表着【200 OK: 请求成功】
