【如何远程在无图形界面的服务器上通过 X11 转发渲染图形】

如何远程在无图形界面的服务器上通过 X11 转发渲染图形

在没有图形界面的服务器上进行图形渲染时，通过 X11 转发可以将远程服务器的图形界面渲染到本地机器上。本文将介绍如何通过配置 X11 转发，在 PyCharm 中运行远程代码并通过本地显示渲染结果。

设备要求

步骤概览

1. 在 Windows 主机上安装 VcXsrv

1.1 下载并安装 VcXsrv

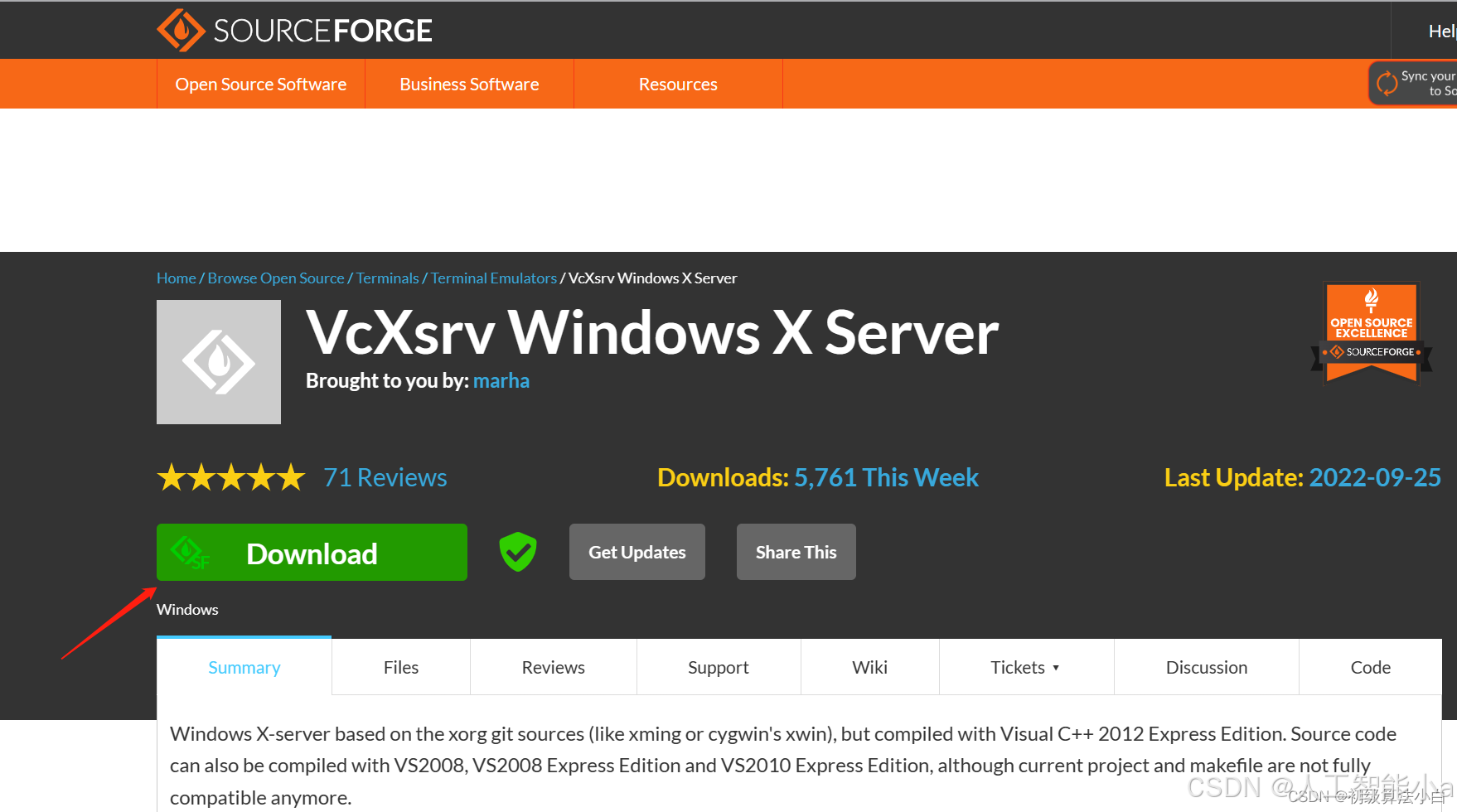

下载地址：https://sourceforge.net/projects/vcxsrv/ 点击Download即可下载

1.2 VcXsrv安装

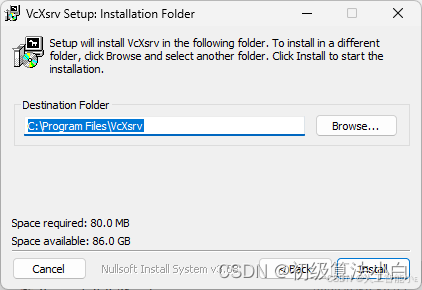

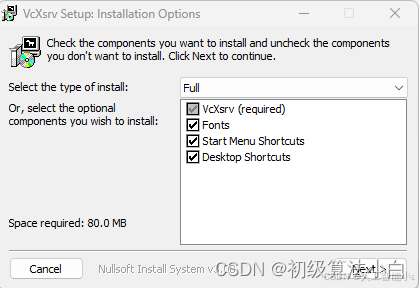

这里勾选桌面快捷方式，方便使用。 这里选着一个安装文件，点击install安装。

1.3 运行 XLaunch

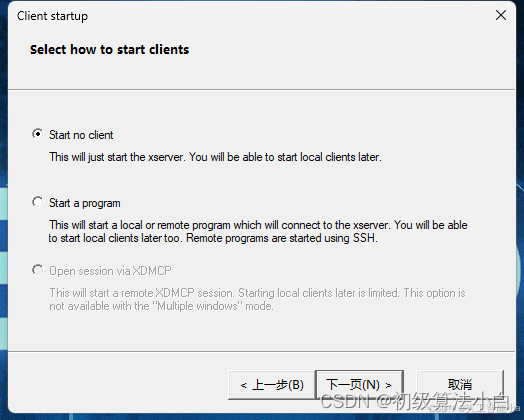

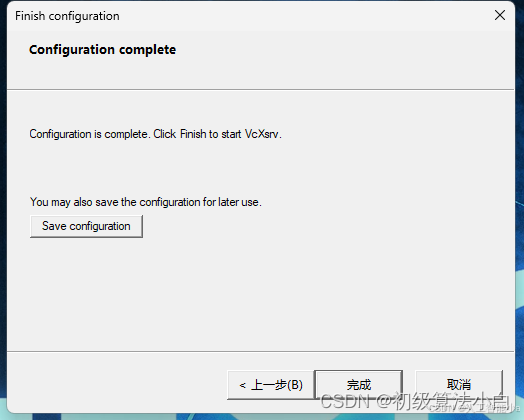

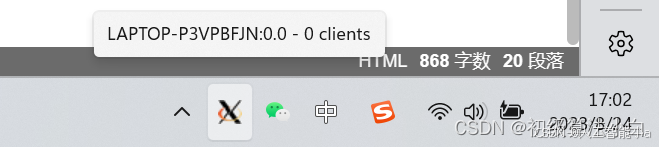

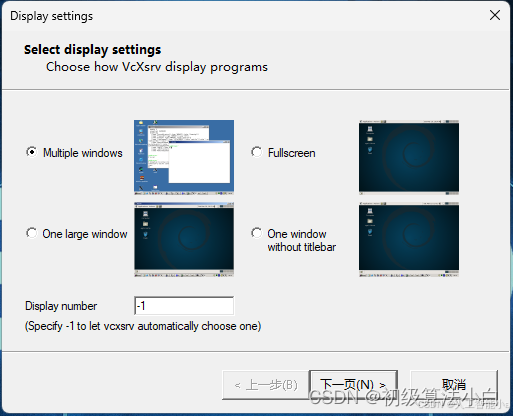

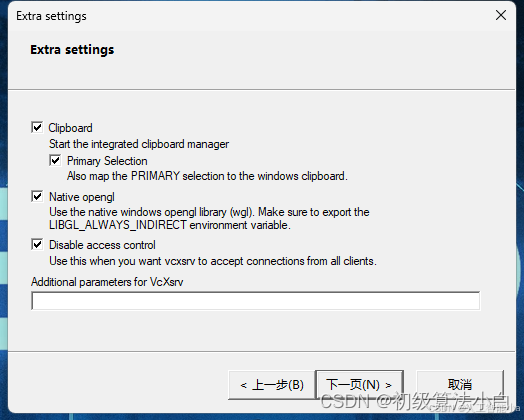

安装好VcXsrv之后，桌面会有一个XLaunch的图标，双击打开。 打开之后，出现Display settings的界面，这是一个x11 server配置的设置。这里的Display number选着默认的-1就行，这是把server端口号设置为0.0。 接下来直接下一页。 这里需要勾选第三个Disable access control。这个意思是接受所有x11的转发请求，这里看个人情况，有些设备不勾选也能收到，本人测试自己的设备不勾选接收不到，所以建议勾选。 最后直接完成即可开启X server服务，电脑右下角会出现XLaunch的图标，鼠标放上面会显示端口号。如下图所示，说明X server成功开启了。Save configuration是保存当前的配置，下次开启可以直接使用保存的选项。 VcXsrv安装、配置完成。（参考博客：https://blog.csdn.net/qq_39446635/article/details/132466146）

2. 开启Windows防火墙、获取IP地址

2.1 当 Windows 防火墙弹出提示时，允许 VcXsrv 访问所有网络。

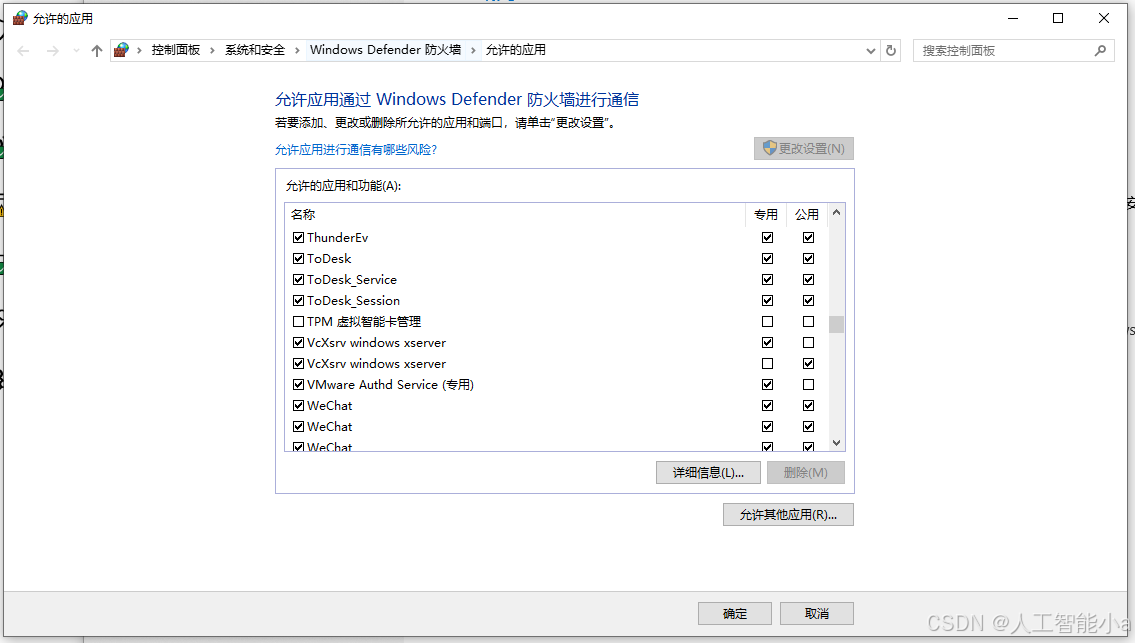

如果没有弹出提示，手动打开： 控制面板 -> Windows Defender 防火墙 -> 允许的应用 找到 VcXsrv windows xserver，勾选 公用和专用网络

2.2 获取IP地址

控制行ipconfig获取Windows获取IP地址，假设是：192.168.1.100。

2.3 检查 X Server 是否启动

任务栏右下角应该有一个 X 图标

运行 PowerShell，输入：

netstat -an | findstr 6000

如果输出包含0.0.0.0:6000，说明 X Server 正在运行。

3. 配置远程服务器支持 X11 转发

首先，需要确保远程服务器支持 X11 转发。

3.1 安装必要的包

安装 xauth 和 x11-utils

sudo apt update
sudo apt install -y xauth x11-utils

在远程服务器上安装 mesa-utils，它们用于支持图形渲染：

sudo apt update
sudo apt install mesa-utils

配置环境变量 在服务器终端运行：

export DISPLAY=10.12.190.136:0.0 # 设置 Windows IP 作为 X11 目标
export LIBGL_ALWAYS_INDIRECT=1 # 让 OpenGL 走 X11
export MESA_GL_VERSION_OVERRIDE=3.3 #强制指定 OpenGL 的版本（根据具体情况配置，或者不配置默认）

3.2 测试 X11 是否正常

在服务器上运行：

xeyes

如果 Windows 上弹出一个 眼睛跟随鼠标的窗口，说明 X11 配置成功。 然后再运行：

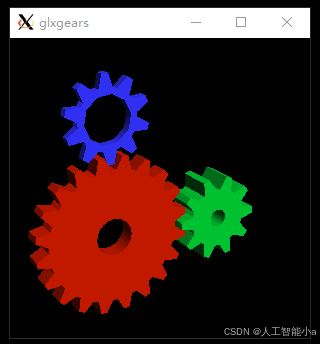

glxgears

如果出现 旋转的 3D 齿轮，说明 OpenGL 也正常。

4 设置 DISPLAY 环境变量，指向本地机器

在代码文件里面加入以下内容：

os.environ["DISPLAY"] = "xxx" # 将这里的 IP 地址替换为你本地机器的 IP

在服务器上执行echo $DISPLAY //获取参数信息获取IP地址：

5 运行渲染

import gymnasium as gym
import mani_skill.envs

env = gym.make(
"PickCube-v1",
num_envs=1,
obs_mode="state",
control_mode="pd_ee_delta_pose",
render_mode="human"
)

print("Observation space", env.observation_space)
print("Action space", env.action_space)

obs, _ = env.reset(seed=0)
done = False
while not done:
action = env.action_space.sample()
obs, reward, terminated, truncated, info = env.step(action)
done = terminated or truncated
env.render() # 渲染并显示图形
env.close()

总结

通过这种方式，你可以在没有图形界面的服务器上渲染图形并通过本地机器显示，帮助你进行远程开发和调试。
