K8S-statefulset-mysql-ha

需求

实现一个HA mysql，包括1个master，2个slave。在K8S上已statefulset部署。

mysql HA原理

略

K8S环境需要解决的问题

1、由于使用同一个statefulset配置，因此需要考虑master和slave使用不同的cnf文件。

2、不同pod之间文件的传输

3、容器重启之后，有些状态不能改变。

K8S部署

configmap

apiVersion: v1
kind: ConfigMap
metadata:
name: mysql
labels:
app: mysql
data:
master.cnf: |
# Apply this config only on the master.
[mysqld]
log-bin
slave.cnf: |
# Apply this config only on slaves.
[mysqld]
super-read-only

master.cnf用于master节点，slave.cnf用于slave节点。

service

#写要通过mysql-0来写
apiVersion: v1
kind: Service
metadata:
name: mysql
labels:
app: mysql
spec:
ports:
– name: mysql
port: 3306
clusterIP: None #与service不同
selector:
app: mysql
—
#用于读
apiVersion: v1
kind: Service
metadata:
name: mysql–read
labels:
app: mysql
spec:
ports:
– name: mysql
port: 3306
selector:
app: mysql

statefulset

apiVersion: apps/v1
kind: StatefulSet
metadata:
name: mysql
spec:
selector:
matchLabels:
app: mysql
serviceName: mysql
replicas: 3
template:
metadata:
labels:
app: mysql
spec:
#—————-初始化容器部分—————–
initContainers: //pod初始化阶段，第一个初始化容器
#=============== 初始化mysql
– name: init–mysql
image: reg.westos.org/k8s/mysql:5.7
command:
– bash
– "-c"
– |
set -ex
# 通过hostname创建 mysql server-id 。
[[ `hostname` =~ -([0-9]+)$ ]] || exit 1
ordinal=${BASH_REMATCH[1]}
echo [mysqld] > /mnt/conf.d/server-id.cnf
# Add an offset to avoid reserved server-id=0 value.
echo server-id=$((100 + $ordinal)) >> /mnt/conf.d/server-id.cnf
# 根据pod序号从configmap拷贝不同cnf
if [[ $ordinal -eq 0 ]]; then
cp /mnt/config-map/master.cnf /mnt/conf.d/
else
cp /mnt/config-map/slave.cnf /mnt/conf.d/
fi
volumeMounts:
– name: conf #emptyDir保证每次启动pod都会重新生成，这样每次configmap都会生效。
mountPath: /mnt/conf.d
– name: config–map
mountPath: /mnt/config–map
#==========拷贝数据文件
– name: clone–mysql //第二个初始化容器，主从复制
image: reg.westos.org/k8s/xtrabackup:1.0
command:
– bash
– "-c"
– |
set -ex
# 数据已存在则退出.
[[ -d /var/lib/mysql/mysql ]] && exit 0
# master节点 直接退出 (ordinal index 0).
[[ `hostname` =~ -([0-9]+)$ ]] || exit 1
ordinal=${BASH_REMATCH[1]}
[[ $ordinal -eq 0 ]] && exit 0
# 从其他节点（前一个节点）拷贝数据文件. 仅接收数据，接收完数据就退出。
ncat –recv-only mysql-$(($ordinal-1)).mysql 3307 | xbstream -x -C /var/lib/mysql
# 准备备份为后面的节点服务.
xtrabackup –prepare –target-dir=/var/lib/mysql
volumeMounts:
– name: data
mountPath: /var/lib/mysql
subPath: mysql
– name: conf
mountPath: /etc/mysql/conf.d
#————–容器定义部分——————–
containers:
#===========mysql容器
– name: mysql
image: reg.westos.org/k8s/mysql:5.7
env:
– name: MYSQL_ALLOW_EMPTY_PASSWORD
value: "1"
ports:
– name: mysql
containerPort: 3306
volumeMounts:
– name: data
mountPath: /var/lib/mysql
subPath: mysql
– name: conf
mountPath: /etc/mysql/conf.d
resources:
requests:
cpu: 500m
memory: 1Gi
livenessProbe:
exec:
command: ["mysqladmin", "ping"]
initialDelaySeconds: 30
periodSeconds: 10
timeoutSeconds: 5
readinessProbe:
exec:
# Check we can execute queries over TCP (skip-networking is off).
command: ["mysql", "-h", "127.0.0.1", "-e", "SELECT 1"]
initialDelaySeconds: 5
periodSeconds: 2
timeoutSeconds: 1
#========= 备份容器
– name: xtrabackup
image: reg.westos.org/k8s/xtrabackup:1.0
ports:
– name: xtrabackup
containerPort: 3307
command:
– bash
– "-c"
– |
set -ex
cd /var/lib/mysql

# 从备份信息文件里读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值，用来拼装集群初始化SQL
if [[ –f xtrabackup_slave_info && "x$(<xtrabackup_slave_info)" != "x" ]]; then
# 如果xtrabackup_slave_info文件存在，说明这个备份数据来自于另一个Slave节点。
#这种情况下，XtraBackup工具在备份的时候，就已经在这个文件里自动生成了"CHANGE MASTER TO" SQL语句。
#所以，我们只需要把这个文件重命名为change_master_to.sql.in，后面直接使用即可
# 由于从slave节点拷贝，因此把最后一个分号去掉。
cat xtrabackup_slave_info | sed –E 's/;$//g' > change_master_to.sql.in
# 就用不着xtrabackup_binlog_info了，删除
rm –f xtrabackup_slave_info xtrabackup_binlog_info
elif [[ –f xtrabackup_binlog_info ]]; then
#如果只存在xtrabackup_binlog_inf文件，那说明备份来自于Master节点，
#我们就需要解析这个备份信息文件，读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值
[[ `cat xtrabackup_binlog_info` =~ ^(.*?)[[:space:]]+(.*?)$ ]] || exit 1
#删除不用了
rm –f xtrabackup_binlog_info xtrabackup_slave_info
echo "CHANGE MASTER TO MASTER_LOG_FILE='${BASH_REMATCH[1]}',\\
MASTER_LOG_POS=${BASH_REMATCH[2]}" > change_master_to.sql.in
fi

# 如果change_master_to.sql.in存在，就意味着需要做集群初始化工作
if [[ –f change_master_to.sql.in ]]; then
#一定要先等MySQL容器启动之后才能进行下一步连接MySQL的操作
echo "Waiting for mysqld to be ready (accepting connections)"
until mysql –h 127.0.0.1 –e "SELECT 1"; do sleep 1; done

echo "Initializing replication from clone position"
# 使用change_master_to.sql.in的内容，拼装SQL，组成一个完整的初始化和启动Slave的SQL语句
mysql –h 127.0.0.1 \\
–e "$(<change_master_to.sql.in), \\
MASTER_HOST='mysql–0.mysql', \\
MASTER_USER='root', \\
MASTER_PASSWORD='', \\
MASTER_CONNECT_RETRY=10; \\
START SLAVE;" || exit 1
# 将文件change_master_to.sql.in改个名字，防止这个Container重启的时候，因为又找到了change_master_to.sql.in，从而重复执行一遍这个初始化流程
mv change_master_to.sql.in change_master_to.sql.orig
fi

#使用ncat监听3307端口。它的作用是，在收到传输请求的时候，直接执行"xtrabackup –backup"命令，备份MySQL的数据并发送给请求者
exec ncat ––listen ––keep–open ––send–only ––max–conns=1 3307 –c \\
"xtrabackup ––backup ––slave–info ––stream=xbstream ––host=127.0.0.1 ––user=root"
volumeMounts:
– name: data
mountPath: /var/lib/mysql
subPath: mysql
– name: conf
mountPath: /etc/mysql/conf.d
resources:
requests:
cpu: 100m
memory: 100Mi
volumes:
– name: conf
emptyDir: {}
– name: config–map
configMap:
name: mysql
#—————数据持久化部分—————–
volumeClaimTemplates:
– metadata:
name: data
spec:
accessModes: ["ReadWriteOnce"]
resources:
requests:
storage: 10Gi

原理

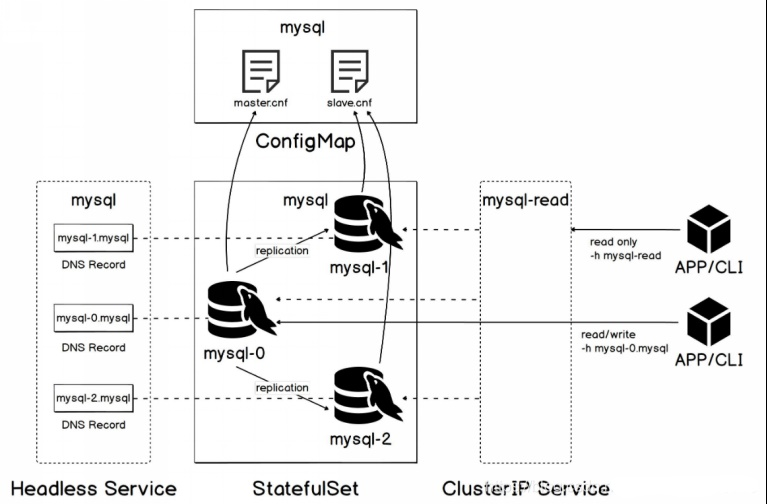

部署结构

使用statefulset部署pod，headless service 访问服务。service 访问read节点。

init-mysql容器

init-mysql容器主要用于根据节点的类型不同生成server-id和拷贝cnf文件。

容器使用的目录是容器内部的目录，因此每次启动pod，容器都会重新创建。server-id不会变。

clone-mysql容器

容器主要用于从其他节点拷贝数据文件到 slave节点。

mysql容器

mysql运行容器。

xtrabackup容器

备份还原工具

共享目录

conf 目录 挂载在init-mysql容器的/mnt/conf.d目录，clone-mysql容器的/etc/mysql/conf.d目录，，mysql容器的/etc/mysql/conf.d目录。通过此方式实现数据文件共用。

ncat

说起ncat我们不得不说一下Netcat。Netcat用于从TCP/UDP连接中读取或发送网络数据。cat是Linux中查看或连接文件的命令，所以netcat本意为从网络上查看文件内容。

镜像说明

• reg.westos.org/k8s/mysql:5.7

• reg.westos.org/k8s/xtrabackup:1.0 备份还原镜像

探针

mysql容器探针

livenessProbe：mysqladmin ping
readinessProbe：mysql -h 127.0.0.1 -e "SELECT 1 "

附录

参考

mysql主从搭建：https://blog.csdn.net/demon7552003/article/details/124728616

xtrabackup原理：https://blog.csdn.net/ChenVast/article/details/72594055，https://blog.csdn.net/yu891203/article/details/106758822

ncat详细介绍：https://blog.csdn.net/demon7552003/article/details/117162103
