联想 SR590 服务器 530-8i RAID 控制器更换损坏的硬盘

坏了的硬盘会自动亮黄灯。用一个空的新盘来替换，新盘最好不要有东西。但是有东西可能也没啥，因为我看 RAID 控制器里有格式化的选项

1. 从 IPMI 把服务器关机，电源键进入绿色闪烁状态

2. 断电，推开塑料滑块拉出支架，更换硬盘

3. 插回支架，上电，应该是会自动开机

—

配置 RAID 控制器

开机后系统会暂停在 IPMI 启动后，进系统前，提示你配置 RAID 控制器

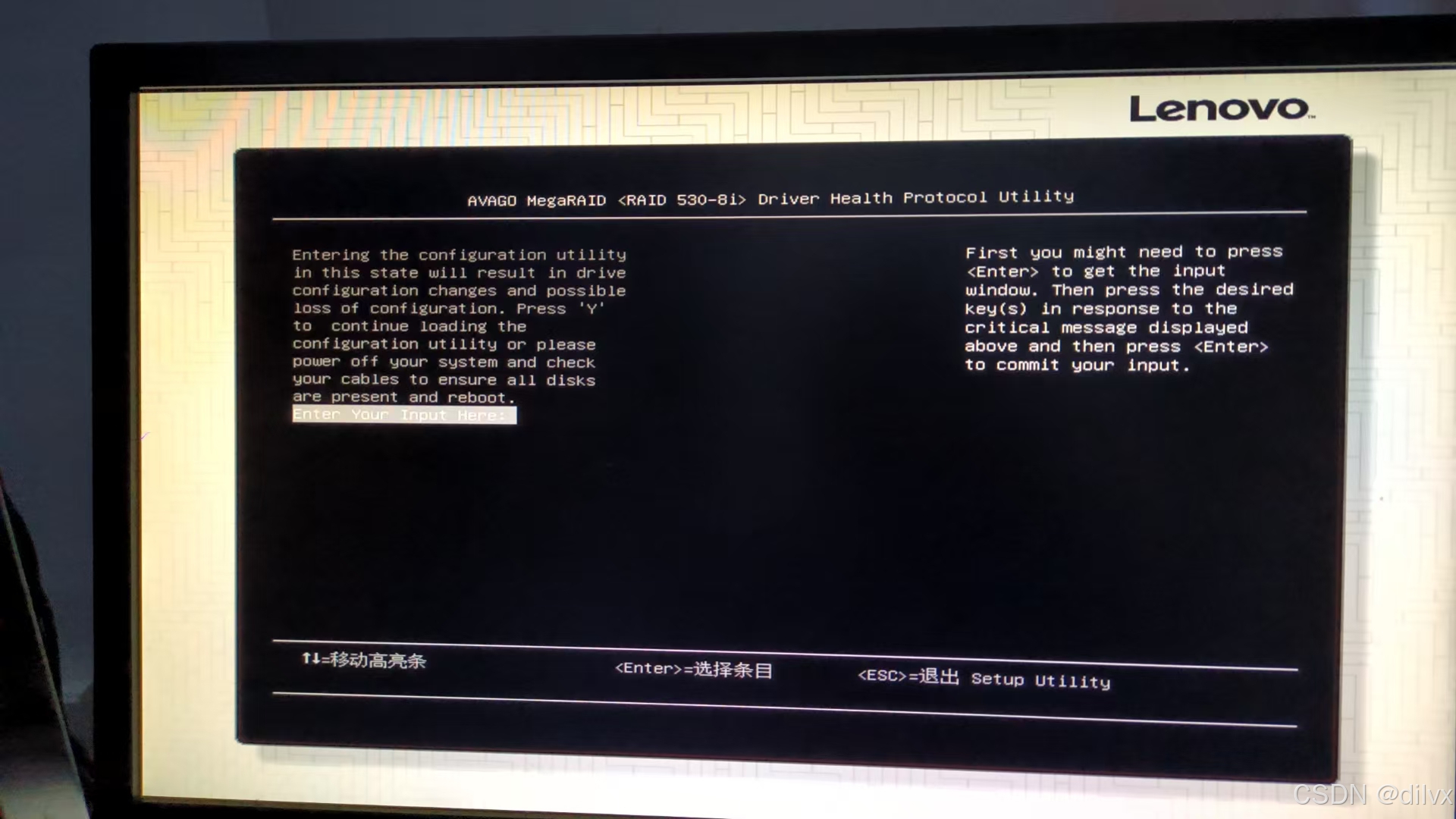

4. 提示检测到有 drive 掉了，需要选择 proceed or 进入 configuration utility。按 C 进入 RAID 修改配置

 后面的配置和 BIOS 类似，不知道为什么说会 loss configuration。

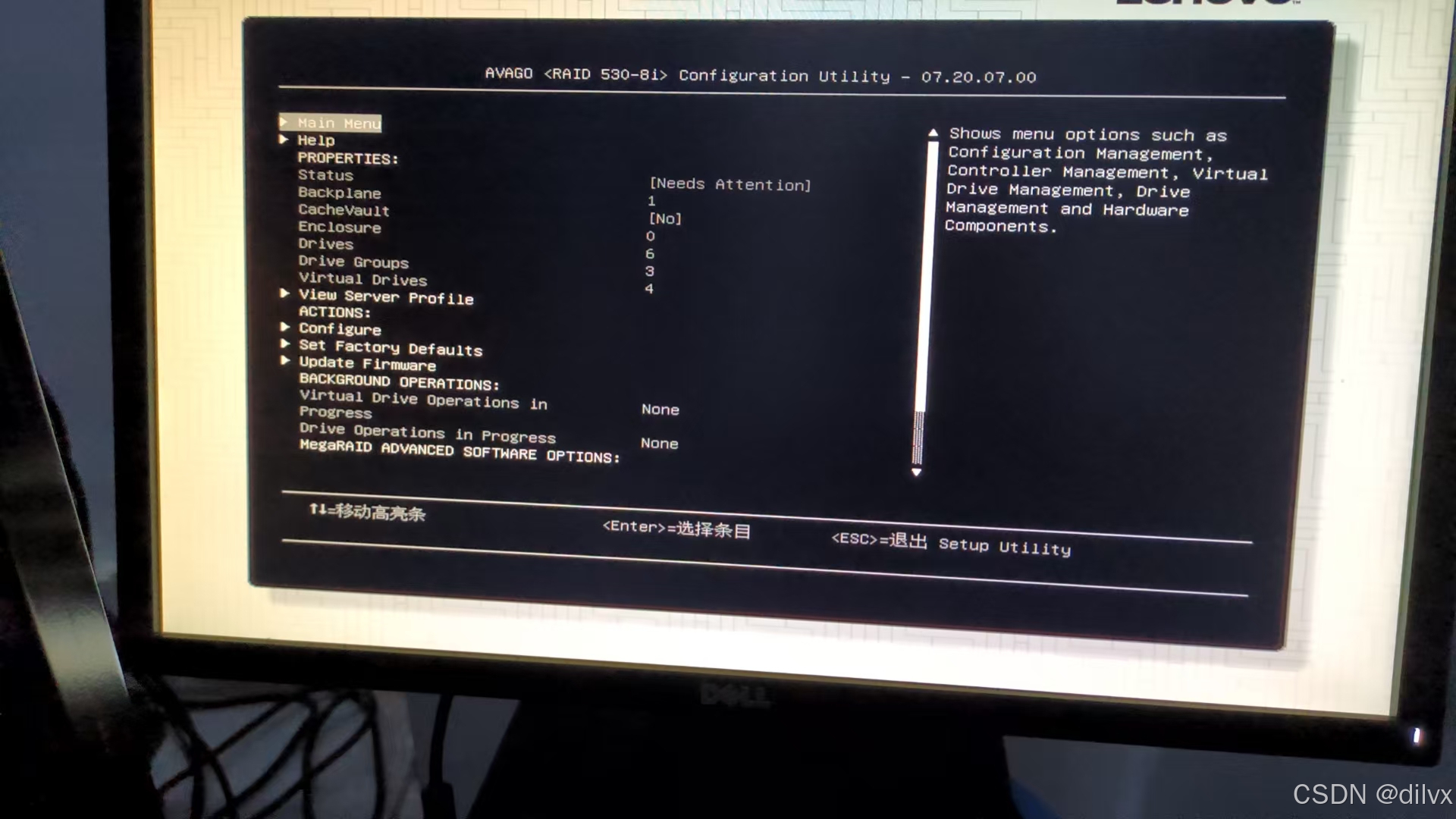

5. 进入 RAID 控制器配置 menu

下面的操作参考了Rebuild not taking place after replacing drive on RAID 530/730/930/M5200 controller – Lenovo ThinkSystem – Lenovo Support GB

似乎旧版硬件会默认新盘是系统的新 blk，不符合预期的自动恢复。文档里提到会修，可能新版固件的操作逻辑又不太一样

6. 进入 main menu 的 drive management。新硬盘此时应当处于 JBOD 状态，也就是不在任何 RAID 组里，直连系统。在 drive management 选择 make  unconfigured good 让这个盘回到可配置状态，再在同样位置再设置为 dedicated hot spare 并选择 array0作为dedicated 对象。退出到main menu 回来可以看到新硬盘进入 rebuild 状态。（设置成 UG 后，这里有 replace missing 的选项，不知道干啥的没敢选；格式化硬盘的选项也在这里）

7. 保存退出，程序进入后续流程进系统。进到系统发现 RAID 控制器还在报警，因为磁盘还在重建中处于 rebuilding 状态，RAID 控制器会处于报警状态。

8.等待一天后重建成功，告警消失

据说，RAID 重建不一定成功的，可能会失败丢数据。

在 RAID 控制器里，创建 array 和 virtual disk 的逻辑是从 VD 开始的。也就是说，New VD -> Select Empty Disks & RAID level & VD size。如果建立 VD 的时候没把空间占满就可以在剩下的地方建第二个 VD。
