为什么越来越多的对讲设备开始用KL-2510？22×16mm模组集齐降噪、回音、USB、DAC/ADC

先交代口径：**"越来越多"是市场侧的说法，规格书里没有任何采用率、出货量或客户清单数据，本文不引用、不推测。**这里只做技术侧的一件事——把对讲设备这个场景的真实需求列出来，逐条看 KL-2510 对上了哪几条。

而对讲恰好是语音前端最苛刻的场景之一：喇叭和麦克风挤在同一块面板上，设备装在室外，主板接口还千差万别。

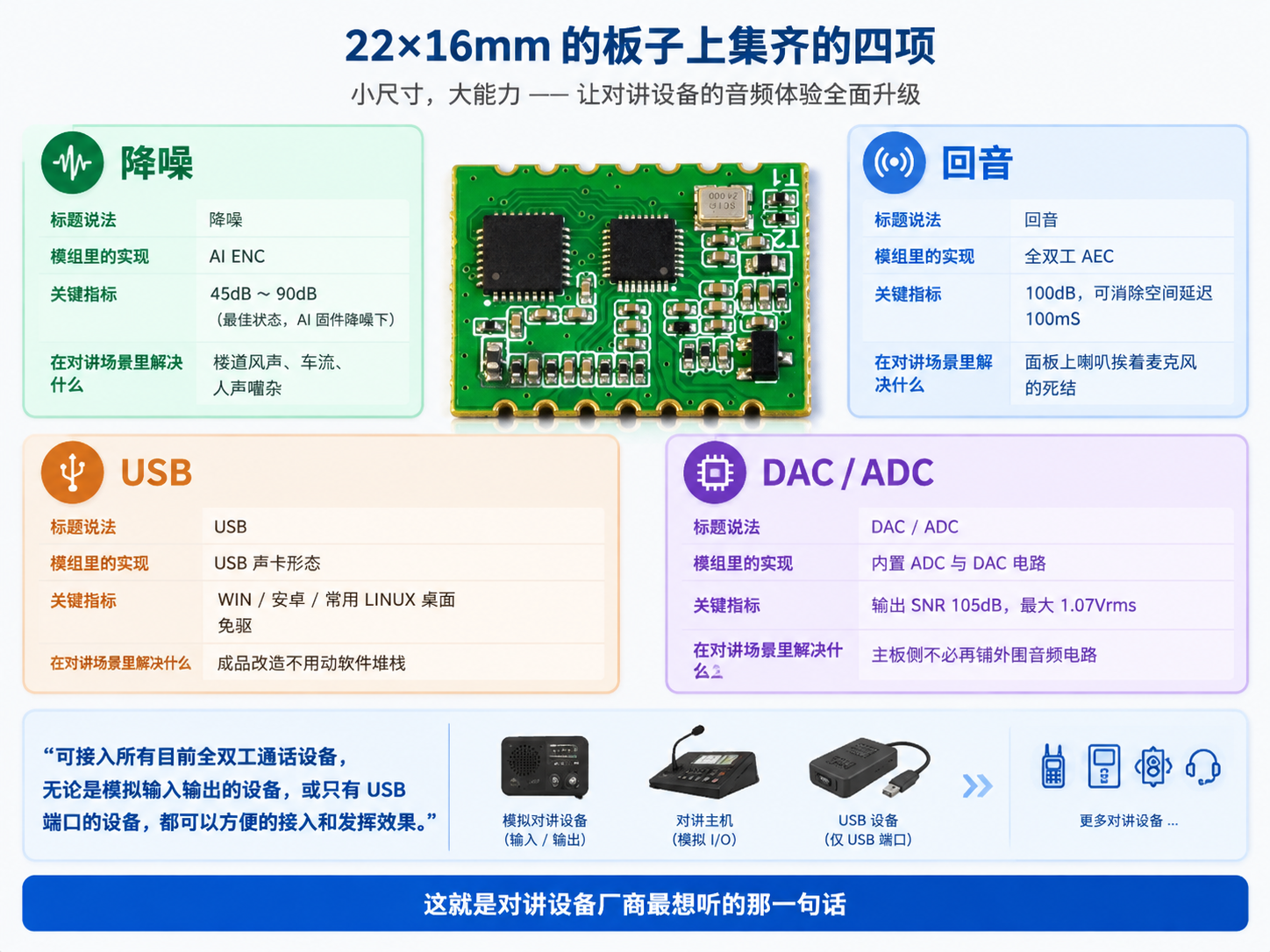

一、先拆标题里的那四件事

22×16mm 的板子上集齐的四项，各自对应规格书里的什么东西：

规格书原文对它的定位是："可接入所有目前全双工通话设备，无论是模拟输入输出的设备，或只有 USB 端口的设备，都可以方便的接入和发挥效果。" 这句话基本就是对讲设备厂商最想听的那一句。

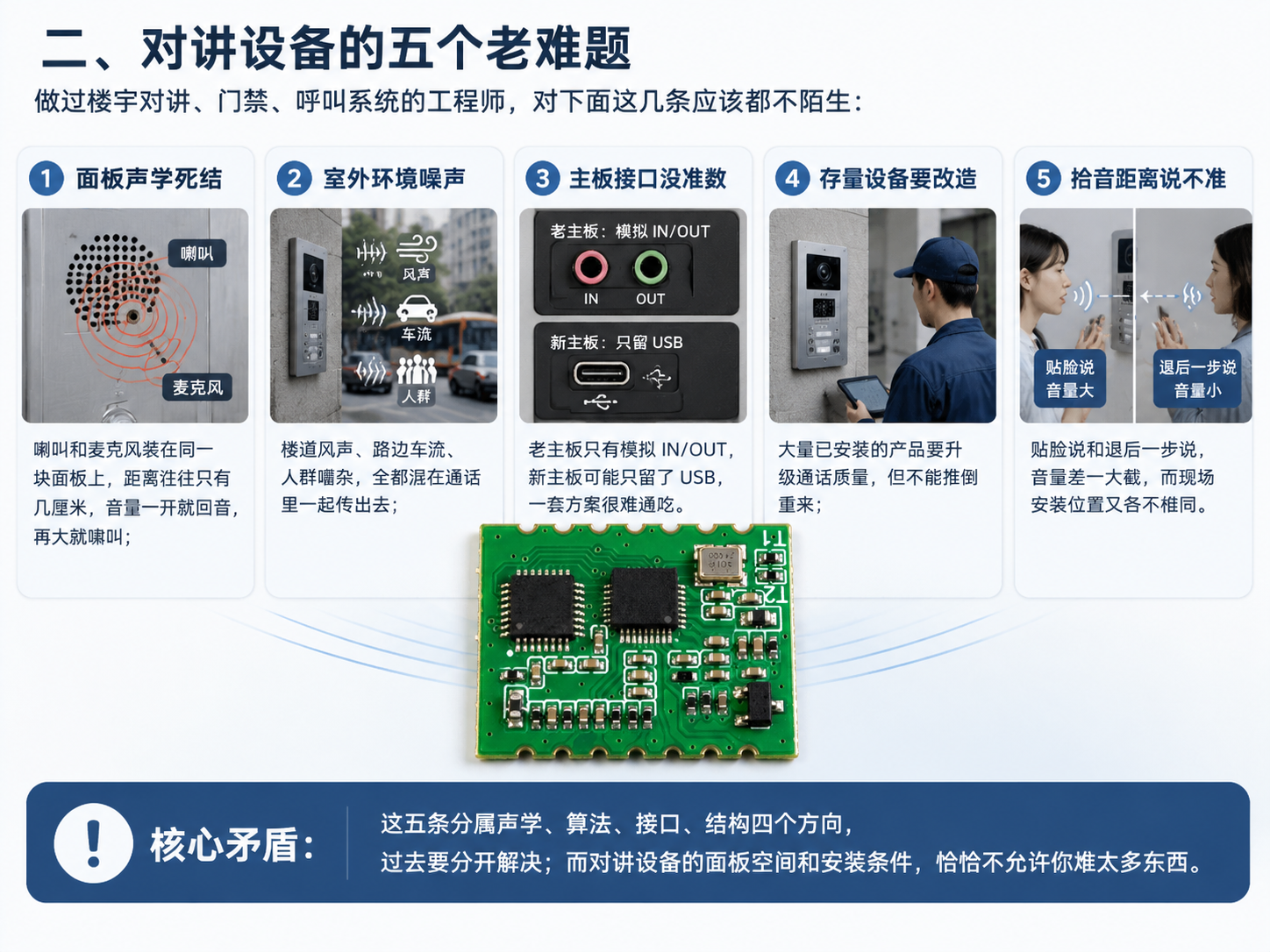

二、对讲设备的五个老难题

做过楼宇对讲、门禁、呼叫系统的工程师，对下面这几条应该都不陌生：

• 面板声学死结——喇叭和麦克风装在同一块面板上，距离往往只有几厘米，音量一开就回音，再大就啸叫；

• 室外环境噪声——楼道风声、路边车流、人群嘈杂，全都混在通话里一起传出去；

• 主板接口没准数——老主板只有模拟 IN/OUT，新主板可能只留了 USB，一套方案很难通吃；

• 存量设备要改造——大量已安装的产品要升级通话质量，但不能推倒重来；

• 拾音距离说不准——贴脸说和退后一步说，音量差一大截，而现场安装位置又各不相同。

核心矛盾：这五条分属声学、算法、接口、结构四个方向，过去要分开解决；而对讲设备的面板空间和安装条件，恰恰不允许你堆太多东西。

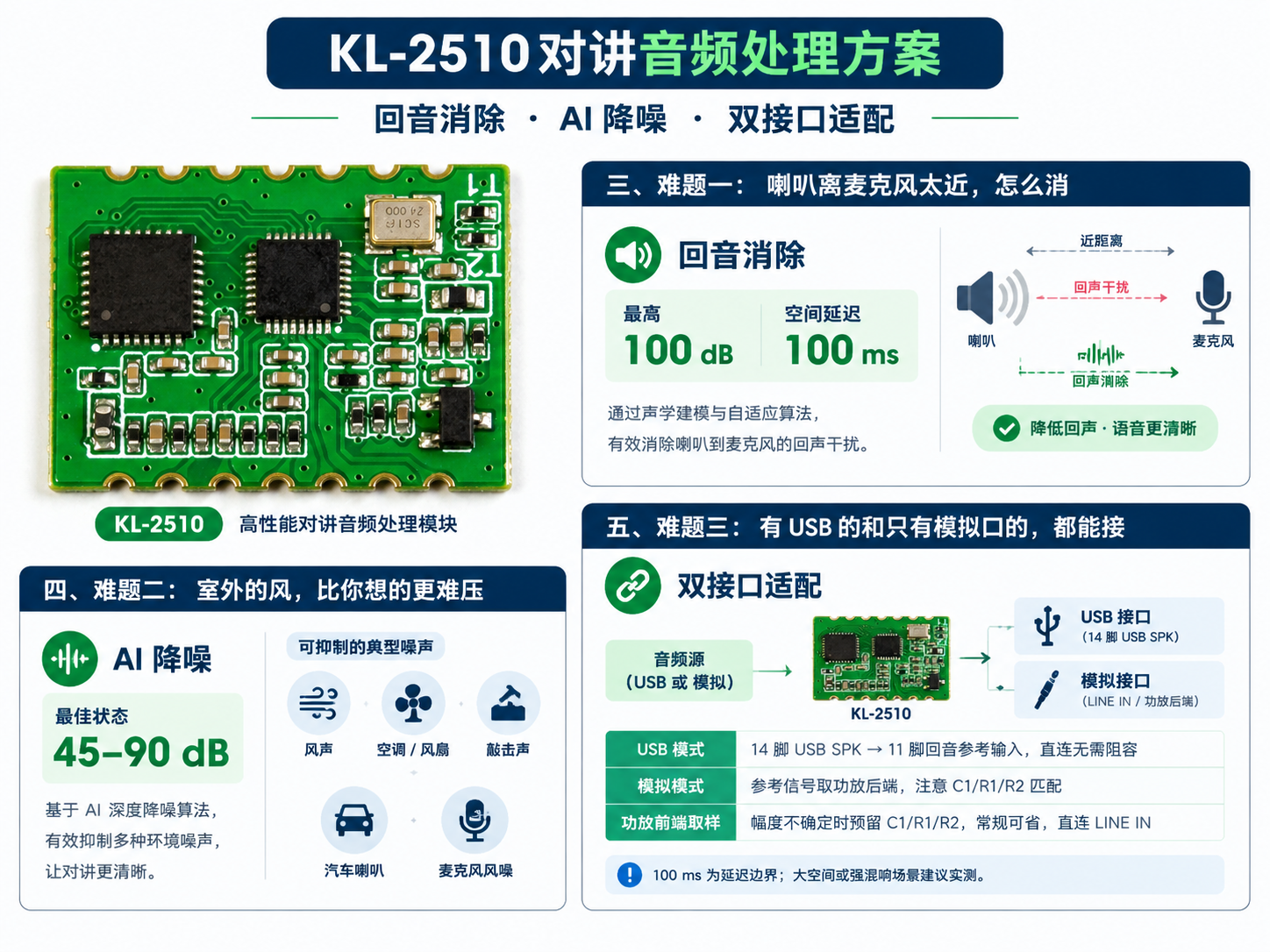

三、难题一：喇叭离麦克风太近，怎么消

这是面板式对讲设备等有的头疼事。传统做法是压低喇叭音量、或者加物理隔断——都是在牺牲体验换不啸叫。

KL-2510 给出的是消除高达 100dB 的喇叭回音，规格书的说法是"能很好的解决以往喇叭和麦克风靠的太近、喇叭音量很大而回音无法消除的问题，并保持非常好的全双工流畅度"。

配套指标：可消除回音空间延迟时间 100mS。这条是边界——大空间、强混响这类延迟超出该范围的场景要先实测，别直接拿 100dB 当设计输入。

工程上还有个方便的细节：在 USB 模式（模式一）下，参考信号取自功放输入端的小信号，可以把 14 脚 USB SPK 输出直接连到 11 脚消回音参考输入，中间不加任何阻容。对改造存量设备来说，这意味着动的手脚非常少。

四、难题二：室外的风，比你想的更难压

对讲设备大多装在门外侧、楼道口、路边，风噪是绕不开的——而风直吹麦克风产生的低频扰动，是很多降噪方案的分水岭。

规格书点名能压制的噪声清单是：风扇声、空调声、拍打敲击声、汽车鸣笛声、金属器件掉落声，甚至拍打麦克风本身、风对着麦克风直接吹——这些噪音都可以在拾取时压制消除，只保留人声语音部分。

指标：最佳状态有效降噪 45dB ～ 90dB（AI 固件降噪下）。

后两条值得单独划重点："拍打麦克风本身"属于结构传导，"风直吹"属于气流冲击，两者都不是稳态噪声。把它们写进规格书，说明拾音链路对这两类是有专门应对的——对门外侧设备来说，这比单纯的 dB 数字更有参考价值。

五、难题三：有 USB 的和只有模拟口的，都能接

这是它适配对讲设备的关键——两种接口形态都留了：

信号流向统一为：麦克风 → ADC 电路 → 算法处理 → DAC 电路 → LINE_OUT → 后级功放 → 喇叭。

模式二这里有个对改造特别友好的点：规格书明确写了 "KL-2510 的 MIC OUT 是单端输出端口，后端可以根据实际输入端口而选择连接方式"——绝大多数通话主板的模拟口都能直接对上，不必为了它重画后端。

六、难题四：主板空间和设备改造

尺寸与封装：

自洽校验：2.54mm × 6 + 3.38mm × 2 = 22.00mm，与标注板长精确吻合。

邮票半孔的意义在于：已成型的产品可以采用 SMT 方式直接嵌入主板，像普通贴片件一样过回流焊——不用开连接器、不用排线、不用在结构上给它单独留位置。

七、难题五：拾音距离，产线上就能调

模组预留了参数电阻 T1、T2，默认下拉为低电平（中距离参数）。靠"留着"或"拆掉"两个电阻，组合出四组工作增益：

规格书给出的总拾音范围是 10cm ～ 800cm，跨度 80 倍（按规格书数值换算）。

这条对安装现场特别有用：同一款设备在楼道口要贴脸说、在值班室要退一步说，靠 T1/T2 就能分档——不动 Gerber，不重烧固件。

⚠️ 原文这张表第三行写作"拆T1=低 留T2=高"，与相邻的"拆T1=高"表述冲突；同页正文写明的四组组合是"低低、低高、高低、高高"，上表据此整理。产线定档前建议向原厂书面确认一次。

八、电气参数与脚位

14 脚定义（按功能分组）：

两个容易翻车的细节：① 两侧半孔方向相反（一侧 1→7，另一侧 14→8），做封装时留意镜像；② 13 脚（音频地）夹在 12 与 14 之间，两路输出共用这一个音频地参考。

九、上机前必须确认的四件事

1）5 脚 3V3 不能当电源用

⚠️ 该输出端最大电流建议限制在 30mA，外部数字麦接入时不能有供电短路，否则会造成模组上的稳压 LDO 损坏。外部能提供 3.3V 时，规格书建议数字麦用外部供电。

2）12 / 14 脚输出必须做电平匹配

两路输出有效值 1Vrms、低阻抗，可直接驱动耳机。但接入后端为小信号时需增加阻容分压电路——参考取值：串 R1（可选 1K ～ 10K），C1、R2 为可选。后级为差分输入时，差分负极接模组音频地、正极接模组输出。

口径提醒：规格书第 5、9 页称这两脚为"差分输出端"，第 7 页称"MIC OUT 是单端输出端口"。从脚位看（12 与 14 之间隔着 13 脚 GND），实际应按以音频地为参考的单端输出处理，投产前建议书面确认。

3）固件决定硬件形态

模拟麦还是数字麦、拾音多远，全由烧录的固件决定。下单时不写清固件版本与麦类型，6/7 或 9/10 中就有一半脚位是悬空的。

4）这是"定制专用版本"

同系列另有公版型号（如 A-59 系列），参数与脚位可能不同，不要把不同版本的规格书混着用。

结语

回到标题那个问题：为什么对讲设备会看上它？

从技术侧看，答案是需求对得齐——对讲场景最要命的五件事（面板回音、室外风噪、接口没准数、存量改造、拾音距离不定），它一口气对上了：100dB 全双工 AEC 治面板回音，45–90dB AI ENC 治风噪与敲壳，USB 与模拟双形态通吃新老主板，352mm² 邮票半孔能直接嵌进已成型的产品，T1/T2 让拾音距离变成产线上的贴片动作。

需要说明两点："越来越多"属于市场侧口径，规格书无采用率数据，本文不作评价；所有指标均为规格书标称值，实测表现与安装环境强相关，建议以样机实测为准。

规格书列出的对讲相关应用：智能小区与别墅门禁、智能家居通话对讲系统、矿山矿井呼叫报警系统与银行客服通话、安防通话设备、笔记本/平板/智能手机/对讲机产品、停车场与公共场所门卡及自助服务系统的通话对讲、监狱与医院呼叫服务通话系统。

你手上的对讲项目卡在哪一环？是面板回音还是室外风噪？欢迎评论区聊聊现场情况。

本文整理自 KL-2510 多功能语音处理模组规格书，所有数值均逐条回原文核对。实际设计请以最新版规格书与官方技术支持为准，详细咨询请私信公众号后台，期待与您交流。
