移动端动画掉帧排查心法：深入 Chrome Rendering 面板与 GPU 栅格化分析

在移动端大促动效的性能攻坚中，很多前端工程师最容易陷入的误区，就是把所有的注意力都死死盯在 JavaScript 的执行耗时上。打开 Chrome DevTools Performance 面板录制一段 trace，看到主线程里的 JS 函数单次执行只有不到 2ms，长任务（Long Tasks）数量为零，便信心满满地向业务打包票：“我们的代码绝无性能问题”。

然而当页面推到低端安卓真机上实际跑起来时，那个看似极度轻量的入场动效依然疯狂掉帧，肉眼可见地卡顿撕裂，帧率甚至直接掉到了 24FPS 以下。

很多人面对这种情况顿时束手无策：“JS 都不卡了，到底卡在哪里？”

这是因为：浏览器的渲染管线中，JavaScript 仅仅是最前端的发令枪。在 JS 跑完之后，样式计算（Styles）、图层分块（Tiling）、GPU 光栅化（Rasterization）以及合成器图层拼合（Compositing），才是吞噬移动端芯片算力的大头！ 熟练运用 Chrome 开发者工具中常年被忽视的 Rendering（渲染监控面板），我们才能真正透视 GPU 光栅化底层的真实瓶颈。

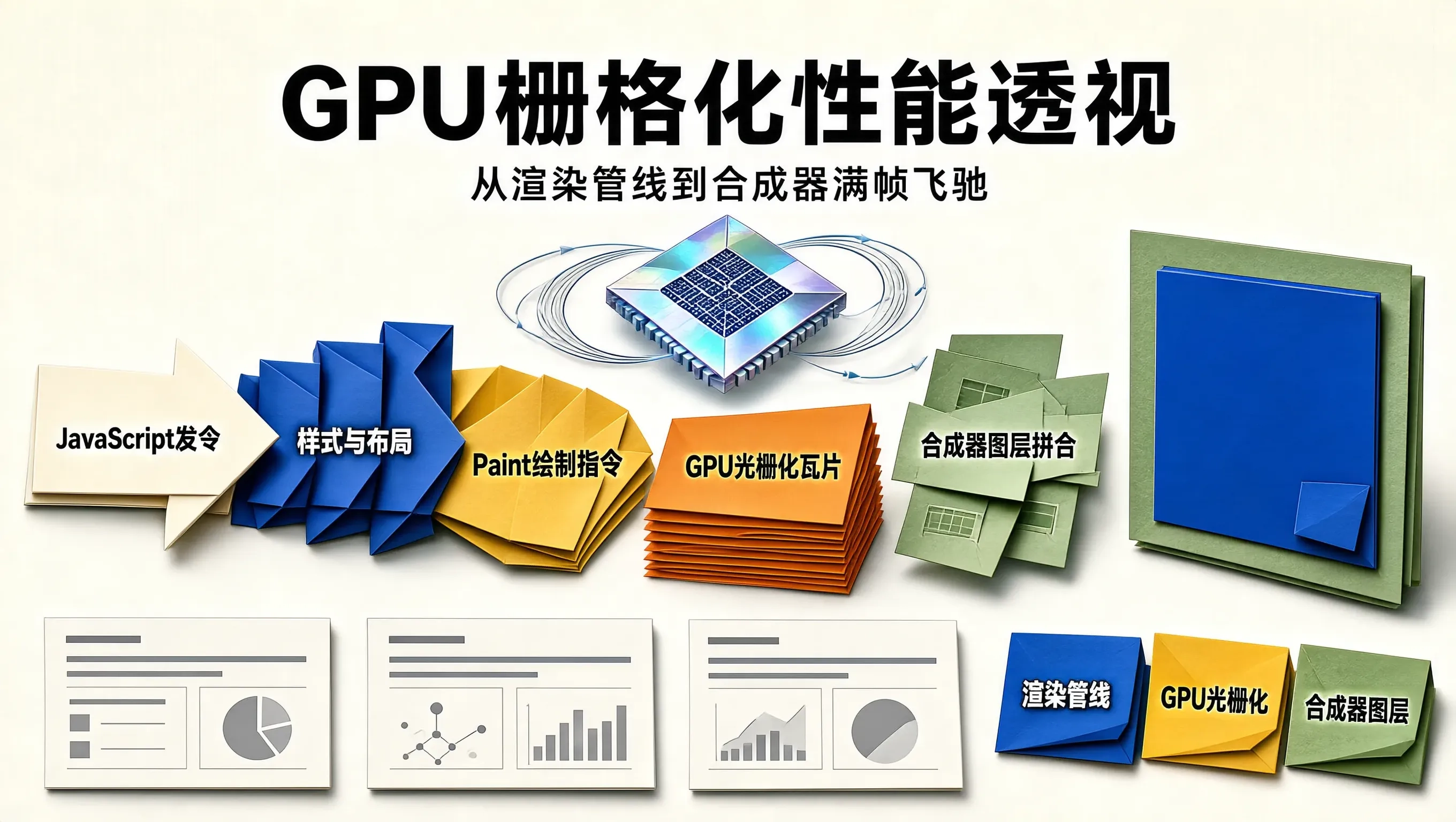

一、浏览器渲染管线后半程：从绘制指令到 GPU 平铺光栅化

在 Blink 引擎中，当 JavaScript 触发了样式变更后，引擎后半程会经历极其沉重的三个阶段：

[JavaScript 发令] ──► [样式与布局 (Style/Layout)]
│
▼
[Paint (记录 DisplayItemList 绘制指令列表，仍是 CPU 矢量指令)]
│
▼
[Commit (将指令树提交至合成器线程 Compositor Thread)]
│
▼
[Tiling & Raster (图层被切分为 256×256 瓦片，交由 GPU 硬件执行像素光栅化)]
│
▼
[DrawQuad & SwapBuffers (GPU 最终将位图合成为帧缓冲输出到屏幕显示器)]

很多动效之所以在 JS 执行极快的情况下依然卡死，问题 90% 都出在 Paint 面积过大与 GPU 光栅化瓦片阻塞（Raster Bottleneck） 上！

二、Chrome Rendering 面板五大照妖镜全解

按下快捷键 Cmd + Shift + P（Mac）或 Ctrl + Shift + P（Windows），输入 Show Rendering，即可唤出这一专属仪表盘。掌握以下五个核心开关，所有隐藏的性能隐患将无所遁形：

1. Paint Flashing（绘制闪烁）：揪出无意义的全屏重绘

勾选该项后，页面上只要有任何区域正在被重新光栅化（Repaint），该区域就会高亮闪烁一次鲜艳的绿色色块。

• 正常状态：动画在播放时，只有正在位移的那个独立图标或文字在闪绿，周围的背景卡片绝对保持平静。
• 翻车现场：明明只是修改了一个小徽章的文本，结果整张卡片甚至整个视口的背景都在疯狂高频闪绿！这说明该元素没有独立建立合成层，导致相邻的所有兄弟节点被迫在每一帧重新经历昂贵的光栅化绘制。

2. Layer Borders（图层边界）：透视合成层内存与瓦片切片

勾选该项后，页面会被标记出清晰的几何色框：

• 橙色网格（Orange Grid）：代表 GPU 当前分配的平铺光栅化瓦片（Tiles，通常为 256×256 像素）。
• 蓝色边框（Blue Border）：代表独立的合成器图层（GraphicsLayer）。
• 绿色外框（Green Outline）：代表该图层正在直接由 GPU 硬件加速进行动画变换。
• 排查心法：如果向下滚动时发现屏幕上突然爆出几十个重重叠叠的蓝色边框，说明代码中存在严重的 will-change 滥用或隐式图层提升（Layer Explosion）。

3. Frame Rendering Stats（实时帧率与 GPU 栅格化仪表盘）

在屏幕右上角唤出一个实时 HUD 浮层。它不仅显示即时 FPS，更提供了一条至关重要的指标——GPU Raster Time（GPU 光栅化耗时）。

• 如果 FPS 很低，且 GPU 耗时柱状图持续飙红超过 16ms，说明当前界面的着色器复杂度或 SVG 滤镜已经彻底压垮了移动端的 GPU 核心。

4. Layout Shift Regions（布局偏移区域）：捕获 CLS 突变

页面上任何发生几何坐标突变（非动画形式的生硬跳动）的元素，都会瞬间被用亮蓝色高亮标记。这是在大促排查倒计时加载、优惠券突兀挤占楼层等破坏性体验的第一利器。

5. Scrolling Performance Issues（滚动性能瓶颈标记）

勾选后，页面上所有未标记 { passive: true } 的原生触摸事件监听器（Touch / Wheel Listeners），会被直接用醒目的深黄色半透明网格标注出来。黄色区域的存在直接宣告了合成器无法独立执行平滑滚动，必须在每次滑动时同步等待主线程回调。

三、生产级大促动效性能排查与调优战役

我们来看一个在双 11 会场真实排查中遇到的经典翻车案例及重构过程：

翻车代码：使用 left/top 驱动动画引发每帧全量重绘

/* 致命代码：在动画中直接修改几何坐标 */
@keyframes badSlide {
0% { left: 0px; top: 0px; }
100% { left: 200px; top: 100px; }
}
.promo-badge-broken {
position: absolute;
animation: badSlide 2s infinite;
}

打开 Paint Flashing，你会看到整个徽章所划过的整片区域、以及其下方的全部楼层卡片，正在以 60Hz 的频率疯狂闪烁着刺眼的绿光！主线程在每一帧都要重新计算布局与图层光栅化。

经过 Rendering 面板调优后的满帧代码：

/* 现代满帧代码：完全限定在 GPU 合成器属性中 */
@keyframes refinedSlide {
0% { transform: translate3d(0, 0, 0); }
100% { transform: translate3d(200px, 100px, 0); }
}

.promo-badge-perfect {
position: absolute;
left: 0;
top: 0;
will-change: transform; /* 独立提升为合成层 */
contain: layout paint; /* 彻底切断与外界父级的几何依赖 */
animation: refinedSlide 2s cubic-bezier(0.16, 1, 0.3, 1) infinite;
}

再次勾选 Paint Flashing，全屏没有出现哪怕一块绿斑！ 勾选 Layer Borders，可以看到徽章被一个整齐的绿色外框包裹，整个动画完全脱离了 CPU 光栅化阶段，以满帧 60FPS 在合成器线程全速飞驰。

四、生产避坑的三大生死红线

不仅看代码执行，更能看懂浏览器光栅化管线的一呼一吸，这才是每一个立志成为顶级动效专家的工程师必须掌握的深层心法。
