绕纤式PZT相位调制器：为什么把光纤绕在陶瓷上？

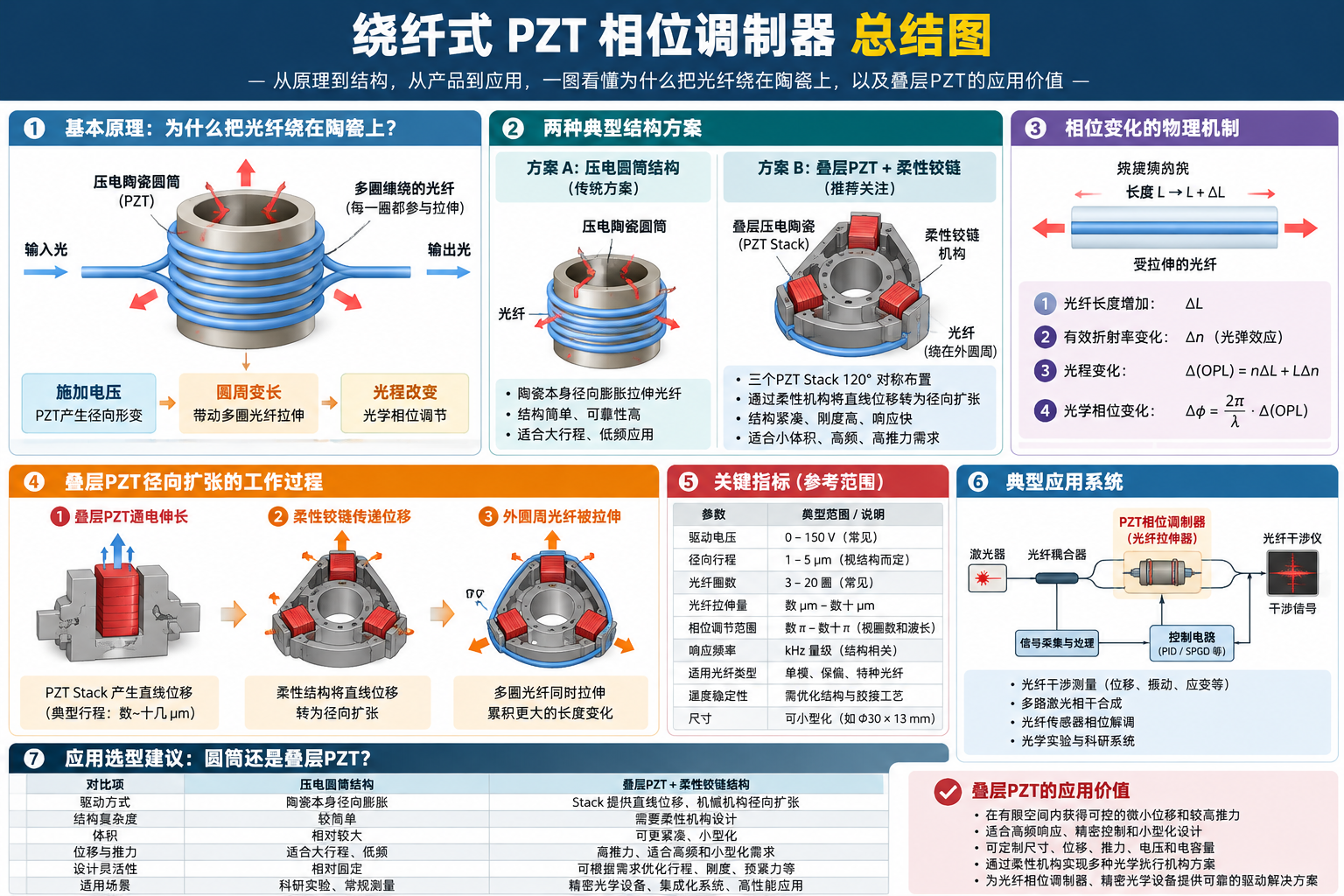

（结尾附有技术路线总结对比图）

在光纤干涉仪、精密激光测量以及多路激光相干合成系统中，经常能看到一种特殊的器件：一根细长的光纤，被整整齐齐地缠绕在圆柱形结构上。

这个结构看起来很简单，内部却藏着一个关键器件——压电陶瓷（PZT）。它能够通过微小的机械形变，改变光在光纤中传播时积累的相位。

这类产品通常被称为绕纤式PZT相位调制器，也叫压电光纤拉伸器（Fiber Stretcher）。

但为什么要把光纤绕在陶瓷上？更重要的是，我们常说的叠层压电陶瓷Stack，能不能用于这种设备？

01｜光纤里的光，为什么需要不断调整？

先看一个典型应用：光纤干涉仪。

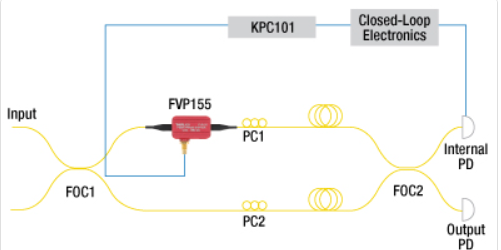

干涉仪的基本工作方式，是把一束光分成两路，分别经过不同的路径，再重新汇合。由于两路光经历的光程不同，最终会形成干涉信号。

可以把这个过程理解为两个人同时跑步。如果两个人始终保持相同的步调，他们之间的节奏就是稳定的；但如果其中一个人稍微快了一点，原有的节奏关系就会发生变化。

光的相位也是如此。

光纤受到环境温度变化、机械振动或外部应力影响时，光程就可能发生微小变化，从而引起相位漂移。对于高精度干涉测量、光纤传感和相干激光合成来说，这种变化可能直接影响设备的测量精度与工作稳定性。

因此，系统往往需要一个能够快速、精确调节光程的执行器。

绕纤式PZT相位调制器，就是其中一种成熟的解决方案。

02｜为什么非要把光纤绕在陶瓷上？

答案其实很简单：把很小的压电形变，变成更大的光纤总伸长量。

压电陶瓷具有逆压电效应。给它施加电压，陶瓷就会产生微小形变；改变电压，形变量也随之发生变化。

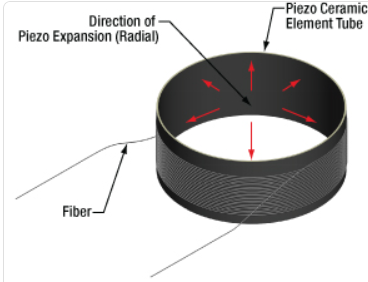

传统绕纤式结构常采用圆筒形压电陶瓷。当圆筒外径受到电压控制而发生微小变化时，圆周长度也会改变。如果光纤紧贴圆筒表面缠绕，便会跟着产生拉伸。

假设陶瓷半径增加1 μm，那么单圈圆周长度理论上将增加约6.28 μm。如果光纤均匀缠绕10圈，在各圈都能充分传递形变的理想情况下，总伸长量就可能达到约62.8 μm。

这只是用于理解原理的假设计算，并非具体产品参数。

也就是说，陶瓷本身只需要发生很小的形变，多圈光纤就能够累积出更大的总长度变化。

而光纤长度及其有效折射率的变化，又会共同影响光程，使光的传播相位发生改变。

整个过程可以概括为：

电压变化 → PZT形变 → 绕纤长度变化 → 光程改变 → 相位调节。

这就是为什么工程师会把光纤一圈圈绕在陶瓷上，而不是简单地拉动一小段光纤。

当然，圈数也不能无限增加。光纤弯曲损耗、机械应力、结构刚度、响应带宽以及偏振稳定性，都会影响最终设计。

03｜只有压电圆筒才能拉伸光纤吗？

不一定。

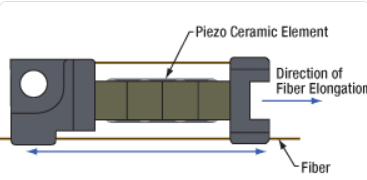

目前压电光纤拉伸器至少存在两类值得关注的结构：一种利用压电管或圆筒直接形变，另一种则利用叠层压电陶瓷Stack配合柔性机构驱动绕纤结构。

前一种方案中，压电陶瓷本身就是绕纤支撑结构的一部分；后一种方案中，Stack主要负责提供驱动力和位移，再由柔性机构带动外部绕纤结构产生形变。

国内已经有非常典型的商业产品。

例如，哈尔滨芯明天科技推出的H01.6K-B4小型光纤相位调制器，采用三个沿圆周方向呈120°分布的压电陶瓷叠堆。通电后，三个Stack共同推动柔性机构向外扩张，从而拉伸外圆周凹槽中的光纤。

按照其公开资料，该型号在150 V驱动下的标称径向行程为3 μm，对应单圈光纤伸长量15 μm，空载谐振频率为3000 Hz，整体尺寸仅为Φ30×13 mm。

这个产品证明，叠层PZT完全可以通过机械结构设计，进入绕纤式相位调制器。

不过，叠层方案并不意味着一定优于压电圆筒。两种结构在位移、刚度、带宽、体积及成本方面各有取舍，需要根据具体设备要求进行选择。

04｜为什么叠层PZT值得关注？

对于光学设备研发人员而言，光纤相位调制器不仅要实现微小位移，还需要兼顾响应速度、输出力、重复性以及长期工作稳定性。

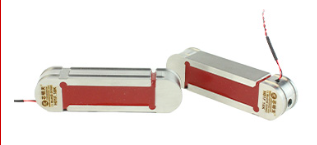

叠层压电陶瓷的特点，是通过多层压电陶瓷共同工作，在相对紧凑的体积中获得可控的微小位移和较高的堵转力。

尤其当设备采用柔性铰链、径向扩张或机械预紧结构时，Stack可以作为内部驱动核心，负责将电信号转化为机械运动。

国内相关技术路线已经有明确的公开依据。

哈尔滨芯明天科技的专利CN116413902A《一种可高精密调节大刚度并联式光纤拉伸装置》，就提出了采用三个叠堆压电陶瓷与柔性铰链配合的光纤拉伸方案。

该方案通过叠层陶瓷推动绕纤主体扩张，避免直接依赖长距离机械传动，同时利用柔性结构实现连续、无滑动摩擦的微位移。

但真正进入产品设计时，不能只看压电陶瓷能伸长多少。

自由位移、堵转力、驱动电压、电容量、机械预紧方式及工作频率，才是影响整个机构性能的关键选型参数。

例如，当客户希望提高光纤拉伸量时，既可以调整绕纤圈数，也可以优化机械放大结构与压电执行器的位移输出；如果设备更强调高频响应，则需要关注机械谐振、负载及驱动电路的匹配。

因此，叠层PZT的应用价值，并不只是替代某一种陶瓷结构，而是为光学设备提供另一种可设计、可集成的精密驱动方案。

05｜它已经用在了哪些实际光学系统？

绕纤式PZT相位调制器已经进入光纤干涉测量、传感器模拟、相位补偿以及激光相干合成等应用。

例如，国外Optiphase的PZ1高速光纤拉伸器，就是一种成熟的商用产品。其产品手册提供多层绕纤配置，部分型号采用4层光纤缠绕，适用于干涉测量、光纤传感以及大范围相位调制。

国内科研领域也有公开的应用验证。

2024年《<span>中国激光</span>》发表的《八路超快光纤激光高效相干偏振合成》研究，采用基于PZT的光纤拉伸器配合反馈控制，实现多路激光的相位补偿与稳定合成。

研究报告的最高合成输出功率达到40 W，合成效率为96.5%。

这意味着，PZT光纤拉伸器并不只是实验室里用于演示压电效应的器件，它已经能够承担实际激光系统中的精密相位控制任务。

不过，不同整机采用的具体压电材料、叠堆结构和驱动参数可能存在差异，不能仅凭“采用PZT”就认定其一定使用多层Stack。

06｜从压电陶瓷到光学设备，下一步还需要解决什么？

对于正在开发光纤拉伸器、相位调制器以及精密光学控制设备的企业来说，压电执行器的选择往往需要从整机需求反推。

例如，设备需要多大的光程调节范围？希望达到怎样的响应频率？机械结构能够留出多大的安装空间？驱动电路能够提供多少电压和电流？

这些问题最终都需要落实到压电陶瓷的具体性能上。

而对于采用Stack与柔性机构的方案，压电陶瓷的输出位移、推力、电容量及可靠性，会直接影响后续机械设计和控制方案。

这也是叠层压电陶瓷值得在精密光学领域进一步研究的原因：它不是独立发挥作用的元件，而是精密执行机构的核心驱动力来源之一。

写在最后

把光纤绕在陶瓷上，看似只是改变了一种安装方式，背后却是一套完整的微位移与光学相位控制技术。

从压电管直接拉伸光纤，到叠层PZT配合柔性铰链实现径向扩张，不同技术路线的共同目标，都是把电压控制下的微小机械形变，转化为稳定、可重复的光程调节能力。

对于正在开发光纤拉伸器、干涉测量设备或相干激光系统的研发团队，如果面临压电执行器尺寸受限、输出位移不足、推力匹配困难或特殊电压需求等问题，叠层PZT是一条值得评估的技术路线。
