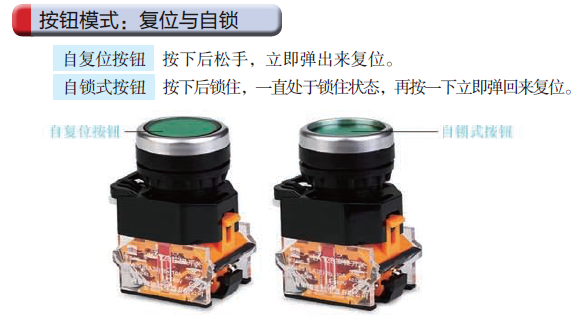

按钮开关（自复位式）：是一种手按才动作、松手自动回到原位的控制开关，常用于给设备发出“启动、停止、点动”等控制信号。
按钮开关（自锁式）：是一种“按一下保持接通或断开，再按一下恢复”的按钮开关，也叫交替保持按钮。
常见触点类型

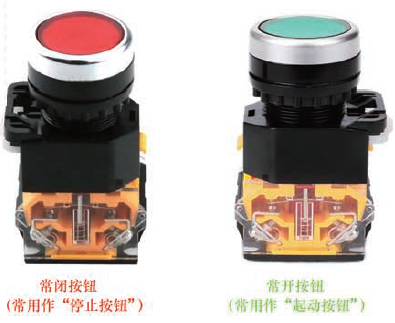

- 常开触点（NO）：平时断开，按下接通。常用于启动、点动。
- 常闭触点（NC）：平时接通，按下断开。常用于停止、联锁、保护控制。
电气符号和文字代号

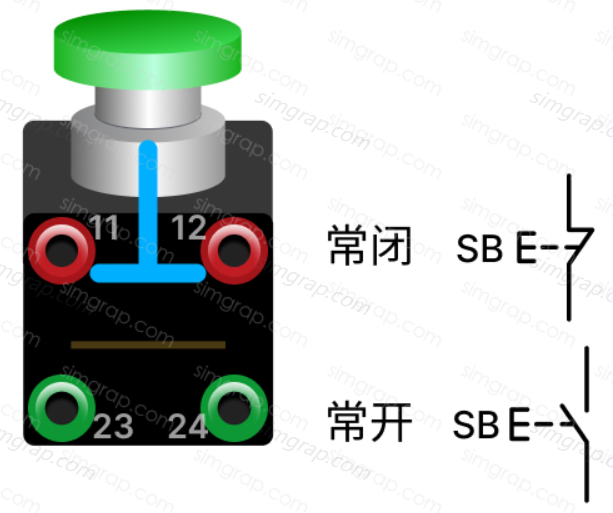

- 文字代号：通常为" SB "，多个按钮可标为 SB1、SB2、SB3。
- 图形符号
使用场景
按钮开关（自复位式）：
- 工厂设备启动按钮：按下发出启动信号，松手后按钮复位，设备通常靠接触器自保持电路继续运行。
- 设备点动控制：按下设备动作，松手设备停止，常用于调试、定位、升降等场合。
按钮开关（自锁式）：
- 台灯、小型电器、电源开关等需要保持通断状态的场合。
- 控制接触器线圈，让接触器去通断电机、加热器等较大负载。

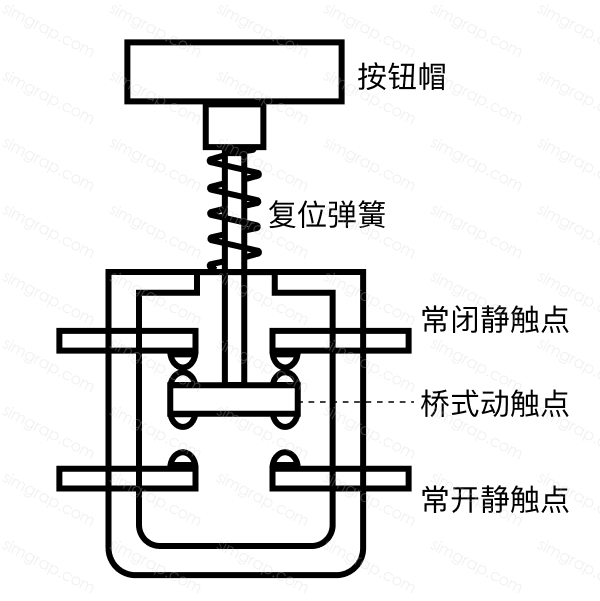

基本结构
常见错误
按钮开关（自复位式）：
- 接错常开和常闭触点：启动一般用常开触点，停止一般用常闭触点。接反后可能出现一上电就动作、按下反而停止等问题。
- 只按端子编号接线，不看实物标识：不同厂家编号可能不同，接线前应查看按钮本体标识或说明书，也可用万用表蜂鸣档确认触点状态。
- 带电测量触点：用万用表检测常开、常闭前必须先断电，避免损坏仪表或发生触电。
- 把自复位按钮当急停使用：自复位按钮松手会弹回，不能保证设备保持停止状态，不能代替急停按钮。
- 接线不牢或铜丝外露：线头松动、毛刺外露、铜丝碰到相邻端子，可能造成误动作、短路或发热。
- 约定发热电流：常见为5A 或 10A 。
- ⚠️ Ith ≠ 实际通断电流！控制接触器线圈等感性负载时，有效工作电流远低于 Ith ，应以使用类别下的电寿命为准。
- 使用用途：主要用于控制回路，通常用来控制接触器线圈、继电器线圈或PLC输入点，
- ❌不适合直接控制大功率负载。
- 颜色含义：绿色常用于启动，红色常用于停止或急停，黄色、蓝色、白色等按设备功能定义。
⚠️ 安全用电要点一：急停按钮应使用红色蘑菇头自锁式按钮，不能用普通自复位按钮代替。
⚠️ 安全用电要点二：接线前必须断电，导线应压紧在端子内，铜丝不得散开或搭到相邻端子。
型号参数
- 触点形式：1常开、1常闭、1常开1常闭、多组触点组合。
- 额定绝缘电压：常见为AC 400V ，AC 690V 等，具体看产品铭牌。
- 约定发热电流：常见为5A 或 10A 。
- ⚠️ Ith ≠ 实际通断电流！控制接触器线圈等感性负载时，有效工作电流远低于 Ith ，应以使用类别下的电寿命为准。
- 使用用途：主要用于控制回路，通常用来控制接触器线圈、继电器线圈或PLC输入点，
- ❌不适合直接控制大功率负载。
- 安装孔径：最常见标准安装孔径为 22mm。
- 颜色含义：绿色常用于启动，红色常用于停止或急停，黄色、蓝色、白色等按设备功能定义。
按钮开关（自锁式）：
- 分不清常开和常闭触点：常开触点平时断开，按下后接通；常闭触点平时接通，按下后断开。接线前应用万用表确认端子状态。
- 把自锁按钮当急停按钮用：急停按钮必须是专用红色蘑菇头，按下立即断电并保持急停状态，通常需旋转或拉出复位，不能用普通自锁按钮代替。
- 触点容量或负载类型选错：按钮触点标注的电流通常不等于所有负载都能直接控制。电动机等感性负载启动电流大，分断时容易拉弧烧蚀触点，正确做法是用按钮控制接触器。
- 把自锁按钮用于点动控制：点动控制要求“按着动、松手停”，应选非自锁/瞬动按钮。若误用自锁按钮，可能按一下就持续动作，无法靠松手停止。
⚠️ 安全用电要点一：严禁用普通自锁按钮代替急停按钮，急停必须使用专用急停开关。
⚠️ 安全用电要点二：接线、拆线、测量前必须先断电，并确认无电后再操作。
型号参数
- 触点配置：如 1NO、1NC、1NO+1NC，表示常开、常闭触点数量。
- 开孔直径：工业标准安装孔径为22mm，
- ✅ 选型时必须确认面板实际开孔尺寸与按钮安装尺寸匹配。
- Ui 额定绝缘电压：表示按钮内部绝缘系统在规定条件下能长期承受的最高交流电压有效值（如AC 400V、AC 690V）；
- ✅ 实际控制回路的工作电压不得超过 Ui。
- Ith 约定发热电流：表示规定条件下触点可长期承受的电流。
- ⚠️ Ith 仅反映热稳定性，不代表实际通断能力——尤其对于感性/容性负载（如接触器线圈、LED电源），有效工作电流远低于 Ith。
- Ie 额定工作电流：选型应以 Ie 为核心依据，它是在特定使用类别和额定工作电压下的最大允许工作电流；
- AC-15 常用于控制交流接触器线圈，
- DC-13 常用于控制直流电磁负载。
- ❌ 严禁将 AC 触点用于 DC 负载（或反之）。
