EMC必须认识的EMI频谱

摘要：本文面向EMC行业的FAE和工程师，介绍五种常见EMI频谱的识别方法，包括电源包络、CLK时钟尖峰、电机杂波、PWM脉冲尖峰和高频信号包络，并给出对应的滤波优化方案。

对于刚接触或者从事 EMC 行业的 FAE 或者工程师，经常会疑惑为什么别人看一眼测试数据就知道是什么电路或者什么模块的问题！

那是因为诸位还不认识这五种EMI频谱：

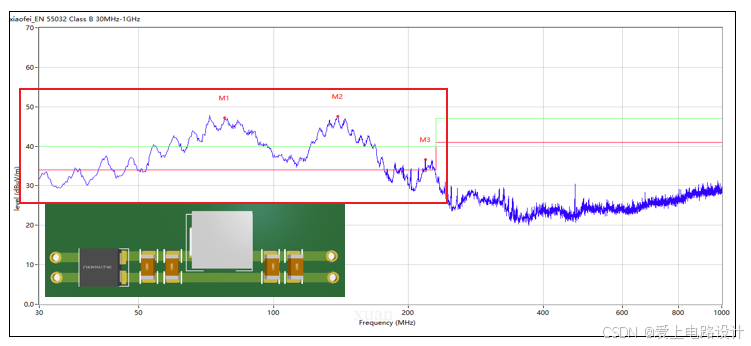

电源包络：此类频谱类似“ 全桥整流后的波形”，一般由电源的 PCB 布局不合理，或者滤波不到位引起，可以加 LC滤波和共模滤波器进行优化。

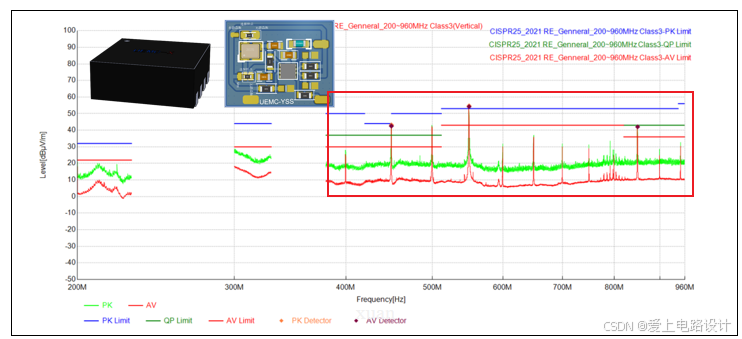

CLK时钟尖峰：此类频谱类似“绣花针”，一般由高速信号的 CLK时钟或者芯片的工作频率引起，可以做 RC滤波或者加扩频芯片进行优化。

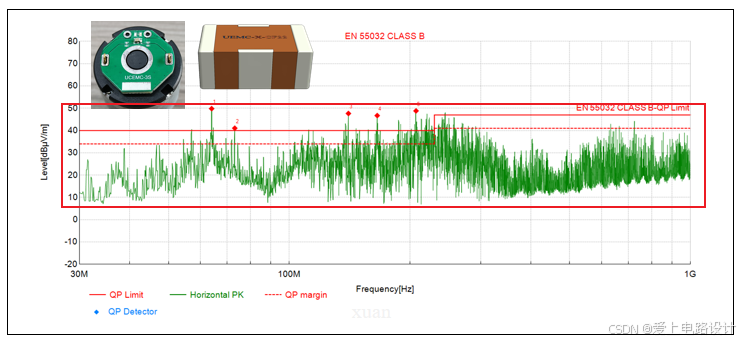

电机杂波：此类频谱“幅值大，频带宽，能量强”，看起来有点像小孩子的乱涂，一般由有刷电机引起，可以加 CF 电机滤波器进行优化。

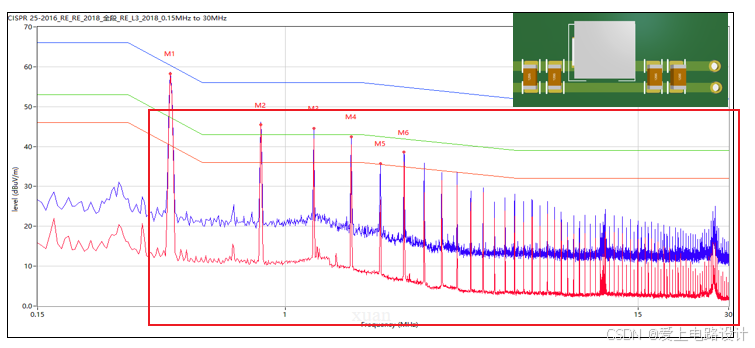

PWM脉冲尖峰：跟 CLK 时钟尖峰类似但是，此类频谱只会出现在低频（10MHz以下）的范围内。一般由电源芯片、驱动芯片等等一些控制芯片的 PWM 引起，可以在对应的回路上加 LC 与 RC 或者降频进行优化。（下图400kHz开关频率）

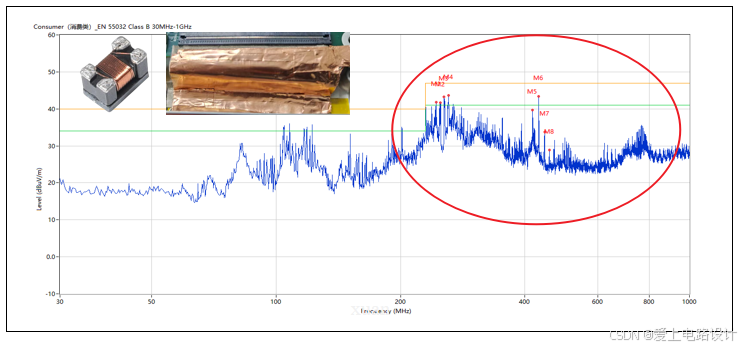

高频信号包络：跟电源包络类似，但是出现的频率范围一般在几百MHz以上的频段内，也是比较好区分的，可以对信号进行滤波或者屏蔽进行优化。
