【硬件实战】Buck+Boost+LDO 全集成多功能电源板设计（原理图 + PCB 完整方案

前言

在电子设计竞赛、嵌入式项目开发中，多路稳压电源是所有系统的基础。为了同时覆盖宽压输入、多等级电压输出，同时系统学习开关电源经典拓扑，我设计了这款双输入、多路输出的集成电源模块。板子基于嘉立创 EDA 完成全流程设计，集成 Buck 降压、Boost 升压、LDO 线性稳压三大经典电路，自带数码管电压显示，兼具实战价值与学习意义。

一、项目整体功能

本电源板将多种电源拓扑集成在单块 PCB 上，接口丰富、保护完善，可直接作为项目的供电子系统。

核心特性

• 双输入通路：DC 直流插座（支持 7~15V 宽压）+ Type-C 接口双输入，适配适配器、充电宝等多种电源
• 三路稳压输出：
  • Buck 降压：宽压输入转 5V 大电流输出
  • LDO 线性稳压：5V 转 3.3V 低噪声输出
  • Boost 升压：3.3V 升 5V 输出
• 电压可视化：三位数码管实时显示输入电压，调试无需外接万用表
• 安全防护：板载自恢复保险丝 + 防反接保护，避免误操作损坏电路
• 状态指示：每路输出配备独立 LED 指示灯，工作状态直观可见

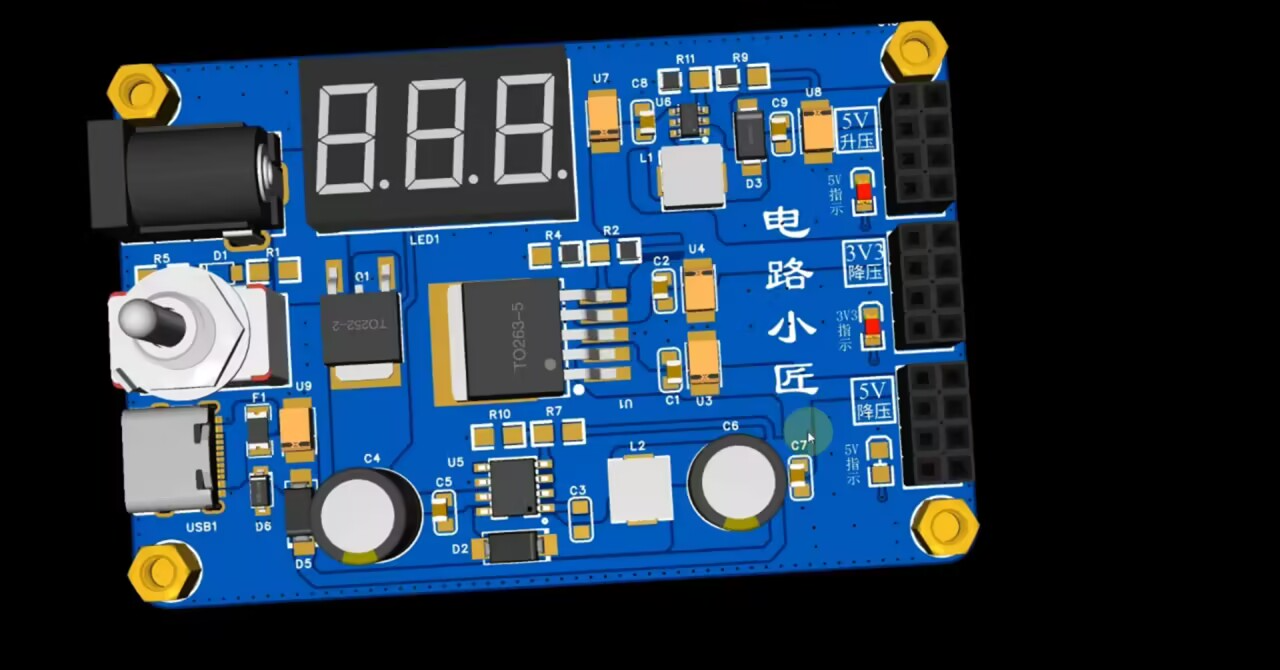

3D PCB 效果展示

整体布局紧凑，接口与输出排针分布在板边，接线方便；功率器件与信号器件分区摆放，兼顾性能与可焊性。

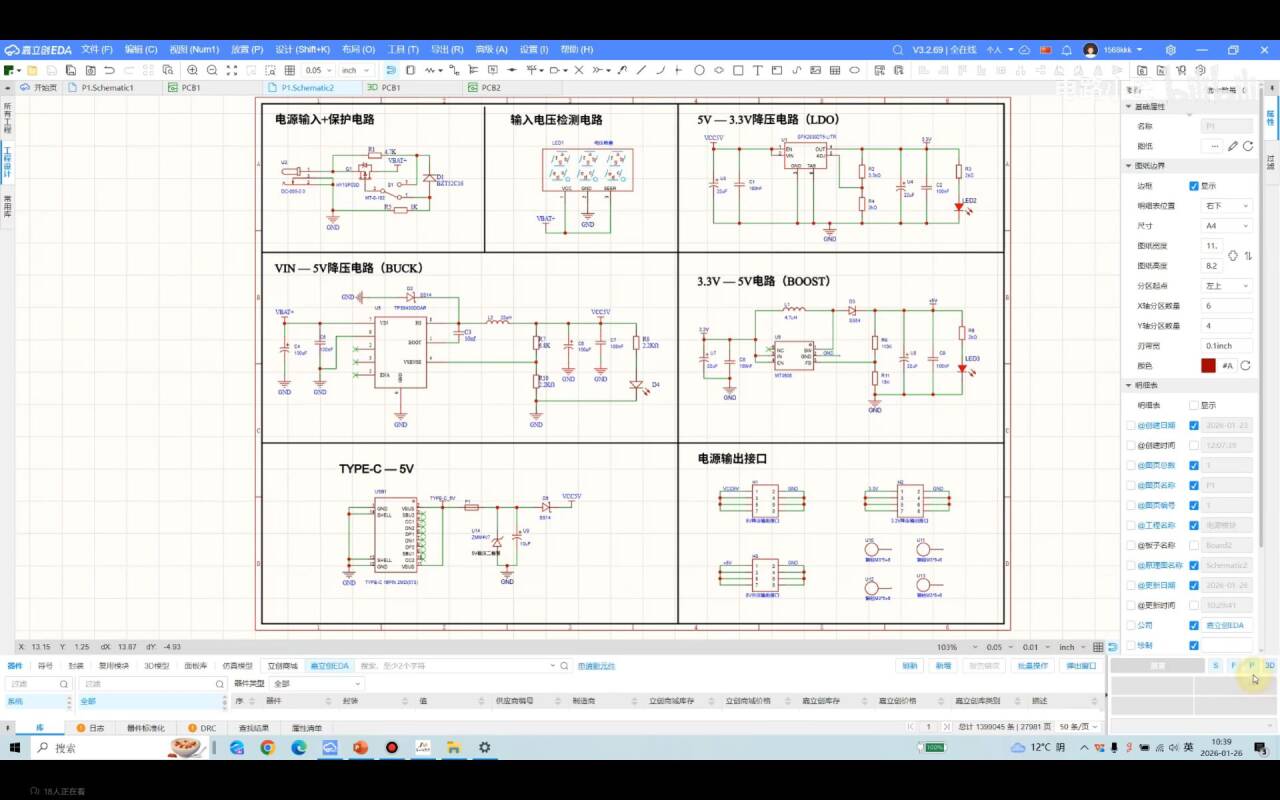

二、原理图分模块原理解析

原理图采用模块化分区设计，共分为 7 个功能单元，边界清晰，便于调试与修改。

1. 电源输入 + 保护电路

作为整机的输入关口，该模块实现电源通断、过流保护与防反接功能：

• 旋钮开关控制整机电源通断，操作直观
• 串联自恢复保险丝，发生过流 / 短路时自动限流，故障排除后自动恢复
• 防反接二极管设计，电源正负极接反时电路不导通，保护后端所有芯片

2. 输入电压检测电路

通过电阻分压采集输入电压，经专用驱动芯片后由三位数码管实时显示。

• 显示精度 0.1V，满足日常调试的电压观测需求
• 无需额外万用表，上电即可快速判断输入是否正常，大幅提升调试效率

3. VIN → 5V Buck 降压电路

这是板子的主力功率通路，采用 Buck 开关降压拓扑，核心为 TO-263 封装的降压芯片：

• 输入电压范围：7~15V
• 输出规格：5V，支持大电流输出，可满足电机、FPGA 等大功率负载
• 外围搭配功率电感、续流二极管与多层滤波电容，保证输出纹波处于较低水平

4. 5V → 3.3V LDO 降压电路

采用线性稳压芯片实现 5V 转 3.3V，是经典的 LDO 应用电路：

• 优势：输出纹波极低、电源噪声小、电路简单
• 适用场景：MCU 内核、传感器、模拟电路等对电源质量要求高的器件
• 配备独立 3.3V 指示灯，输出正常时常亮

5. 3.3V → 5V Boost 升压电路

采用 Boost 升压拓扑，实现低压到高压的转换：

• 输入：3.3V
• 输出：5V，可提供数百毫安输出能力
• 适用场景：电池低压供电、反向升压等特殊供电场景
• 独立输出接口与工作指示灯，支持单独测试与使用

6. Type-C → 5V 供电电路

集成 Type-C 输入接口，支持普通 Type-C 电源线直接输入 5V 供电：

• 适配手机充电器、充电宝等常见 Type-C 电源，使用场景更灵活
• 输入后接入统一电源网络，与 DC 输入通路互补

7. 电源输出接口

所有电压输出均通过排针座引出，包含 5V 升压、3.3V 降压、5V 降压三路独立输出，同时引出公共地，可直接用杜邦线连接外部电路，使用便捷。

三、PCB 设计关键要点（开关电源必看）

开关电源的 PCB 布局直接决定输出稳定性、纹波大小和 EMI 性能，本设计重点做了以下优化：

四、焊接调试经验分享

五、适用场景

六、常见疑问解答：3.3V↔5V 双向转换是不是多此一举？

很多同学看到电路中同时存在 5V 转 3.3V 的 LDO 电路和 3.3V 转 5V 的 Boost 电路，都会产生一个疑问：两路电压互相转换，是不是重复设计、白白增加损耗？这里统一做一下拆解说明。

1. 核心误区：二者并非级联循环，而是独立双向支路

首先必须明确：这两条电路是完全独立、方向相反的供电通路，不存在 “5V 转 3.3V 再转回 5V” 的串联循环损耗。

• 5V→3.3V（LDO 支路）：输入来自前级 Buck 输出的 5V 或 Type-C 输入的 5V，属于高压转低压的降压链路，是系统的主供电支路。
• 3.3V→5V（Boost 支路）：输入为外部独立的 3.3V 电源 / 电池组，属于低压转高压的升压链路，是扩展供电支路。

2. 两条支路的定位与应用场景完全不同

（1）5V→3.3V LDO：低噪声主供电核心

这条支路是绝大多数场景下的主力通路，作用是将开关电源输出的 5V 进一步稳压为低纹波、低噪声的 3.3V，专为 MCU、FPGA、精密传感器、模拟电路等对电源噪声敏感的器件供电。 LDO 的低噪声特性是开关电源无法替代的，是数字系统内核、精密模拟电路供电的主流方案。

（2）3.3V→5V Boost：低压输入的反向升压扩展

这条支路针对特殊低压输入场景设计，比如单节锂电池供电系统、3.3V 低功耗主控板，通过 Boost 升压得到 5V，驱动 USB 外设、5V 传感器、小功率执行器等需要 5V 电压的模块。 典型应用如电池供电的物联网设备：主控芯片以 3.3V 低功耗运行，而外设模块需要 5V 供电，此时 Boost 电路就是核心解决方案。

3. 回归板子定位：教学实验属性的多功能电源板

这块电源板从设计之初就不是面向量产的极简产品，而是面向电子入门、电赛备赛的学习实验平台：

• 单块板集成 Buck 降压、Boost 升压、LDO 线性稳压三大经典电源拓扑，一次焊接调试即可掌握三种主流电源电路的设计与调试方法。
• 可在同一块硬件上直接对比测试三种拓扑的转换效率、输出纹波、带载能力等关键参数，大幅降低学习与实验成本。
• 类比单片机开发板的设计思路：量产产品只会保留必要外设，而学习板会集成丰富的功能模块，方便学习者按需选用、逐项学习。

4. 什么时候会觉得 “多余”？

如果你的应用场景非常固定，比如始终使用 12V DC 输入，只需要 5V 和 3.3V 输出，那么 Boost 支路确实使用率不高。但这是应用场景的局限，而非设计冗余；反之在纯低压电池供电场景下，Boost 会成为核心电路，LDO 反而成为补充。

总结：对于量产产品，一定会根据具体需求裁剪拓扑、极致精简；但对于这块多功能学习型电源板而言，两条双向支路覆盖了降压、升压两类核心需求，同时具备极强的教学实验价值，绝非多此一举。

七、总结与拓展方向

本项目完成了从原理图设计、PCB Layout 到实物验证的全流程，是一个非常适合硬件新手入门的实战项目。后续还可以从以下方向升级优化：

• 增加电流采样与显示，实现电压、电流双参数监测
• 增加过压、过流、短路保护电路，进一步提升可靠性
• 更换高精度 ADC 方案，提升电压检测精度
• 增加电位器调压功能，实现输出电压连续可调
