耐CAF工艺详解｜读懂导电阳极丝失效才能真正理解耐CAF PCB

在工控、车载、储能等高压高湿产品的 PCB 选型中，耐 CAF 是高频出现的可靠性指标。很多硬件工程师仅简单理解为 “防潮湿短路”，却不明白耐 CAF 不是单一板材属性，而是一套包含材料、设计、制程、检测的完整工艺体系。大量产品在交付初期功能正常，但在长期湿热带压环境下出现绝缘下降甚至短路，根源就是 CAF 导电阳极丝生长。

​一、CAF 失效机理：基材内部的电化学迁移

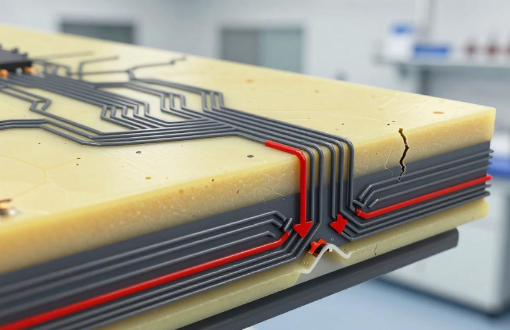

CAF 全称导电阳极丝（Conductive Anodic Filament），它不是 PCB 表面漏电，而是发生在树脂与玻璃纤维界面内部的电化学腐蚀现象。CAF 形成需要四个必要条件：电位差、水分、可迁移离子、可供离子移动的微通道。在钻孔、压合等加工应力作用下，玻纤和树脂结合界面容易产生微小缝隙；当环境湿度升高，水汽渗入缝隙，溶解板材内残留的氯离子、钠离子，形成电解质溶液。在持续直流电压作用下，阳极铜被氧化成铜离子，沿着玻纤束向阴极迁移，到达阴极后还原析出铜单质，慢慢形成树枝状导电细丝，最终连通两个不同电位导体，造成绝缘失效。

CAF 失效最大特点是潜伏期长，常规出厂电测完全无法检出。产品在实验室常温环境测试全部合格，投入现场使用数年才出现故障，一旦发生失效属于永久性损坏，无法修复。对于安全相关设备，这种潜伏式失效会带来巨大安全隐患，这也是高可靠项目必须引入耐 CAF 工艺的核心原因。

二、耐 CAF 工艺的核心目标：切断离子迁移链路

整套耐 CAF 工艺的设计思路，就是破坏 CAF 形成四要素中的至少一项，阻断铜离子迁移路径。从工艺维度看，主要分为材料端工艺、PCB 制造端工艺两大板块。材料端通过改性树脂体系，提升树脂与玻纤界面结合强度，减少界面微裂纹，同时降低板材可萃取离子含量与吸水率。PCB 生产制程端，则通过优化钻孔、压合、清洗等工序，减少加工应力带来的基材微损伤，降低板面离子残留。

很多工程师存在误区：选用耐 CAF 板材就等于实现耐 CAF 工艺。实际上，如果制程管控不到位，再好的基材也会失去耐 CAF 能力。例如钻孔参数不合理，会撕裂孔壁玻纤，直接生成离子迁移通道，再好的板材也无法抵御 CAF 失效。耐 CAF 是材料 + 制造协同的综合性工艺，二者缺一不可。

三、耐 CAF 基材的工艺特点与选型区分

普通 FR-4 板材大多使用双酚 A 型环氧树脂，树脂极性高，吸湿率高，树脂与玻纤界面结合强度有限，在高温高湿加偏压环境下极易产生 CAF。耐 CAF 专用板材会对树脂进行改性，常见有联苯、苯并恶嗪等改性环氧体系，部分高端场景使用 PPO 树脂。这类改性树脂交联密度更高，吸水率更低，玻纤表面经过硅烷偶联剂处理，大幅提升树脂浸润效果，减少界面缺陷。

在工艺选型时，不能只看标签是否标注耐 CAF，还要重点关注三项指标：可萃取离子含量、板材吸水率、玻纤树脂界面结合力。低等级耐 CAF 板材可以满足普通室内工控产品，高等级耐 CAF 板材可以满足车载 BMS、户外电力监测设备，通过 1000 小时甚至 2000 小时 85℃/85% RH 带偏压 CAF 测试。不同场景需要匹配对应的基材工艺等级，避免过度选型增加成本，也不能降规格留下隐患。

四、PCB 制造制程对耐 CAF 性能的影响

板材只是基础，PCB 加工工艺直接决定耐 CAF 性能能否落地。钻孔工序是重中之重，不合理转速、进给量会造成孔壁玻纤撕裂，产生微裂纹。耐 CAF 工艺要求优化钻针参数，控制孔壁粗糙度，减少玻纤拔起。压合工序采用阶梯升温曲线，控制升温冷却速率，降低板材内部残余应力，避免界面出现微裂隙。 后段清洗工艺同样关键，生产过程蚀刻、电镀工序会带入离子污染物，耐 CAF 工艺会增加多级水洗、等离子清洗，降低板面和基材内部残留离子。阻焊油墨也要选用低离子型油墨，避免油墨中离子渗入基材，加速电化学迁移。

五、耐 CAF 工艺验证逻辑

耐 CAF 性能不能依靠普通导通、绝缘测试判定，必须依靠 IPC-TM-650 2.6.25 标准的 CAF 加速老化试验。在 85℃、85% 相对湿度，外加固定直流偏压条件下长时间监测绝缘电阻变化，若绝缘电阻没有断崖式下降，则判定通过测试。加速老化测试用来评估长期服役可靠性，提前暴露潜在失效风险。
