UWB标签装在车顶还是车身侧面？金属遮挡与天线安装怎么考虑

UWB标签装在车顶还是车身侧面？金属遮挡与天线安装怎么考虑

有客户问了一个很直接的问题：UWB标签是不是必须装在设备的最高处，上方和四周不能有任何金属遮挡？

这个问题来自一个真实场景——AGV小车、机器狗或者机器人上要装UWB模块，但车体是金属外壳，上方有金属顶板，四周有金属支架。标签装在哪里才能正常工作，是很多人第一次部署UWB时都会卡住的问题。

先说结论：UWB标签不一定非要在设备最高处，但安装位置直接决定了定位能不能用。金属遮挡是最大的敌人，尤其是离设备很近的时候，信号可能完全穿不过去。

01

金属遮挡有多严重

不同材料对UWB信号的衰减差异很大。纸板、木板、塑料这些，10厘米厚度以内影响不大。玻璃墙也很友好，3厘米以内的玻璃基本不影响定位。

但金属完全不一样。钢板、铁板对UWB信号吸收很严重，尤其是靠近设备的时候，信号可能直接传不过去，导致无法定位。而且遮挡物离节点越近，影响越大。实际测试数据表明，当基站与标签相距60米时，遮挡物在中间位置对测量的影响很小；但遮挡物距离基站只有1米时，影响就非常大。金属和人体的遮挡效应远强于塑料等非金属材料。

如果你的AGV是金属外壳，标签直接贴在金属板上，信号基本全被吸收，定位大概率失效。但用支架把标签抬高几厘米，让标签和金属板之间隔出一段空气，信号质量就能明显改善。

02

安装位置的具体约束

安装位置有几个硬数字，直接照着做就行。

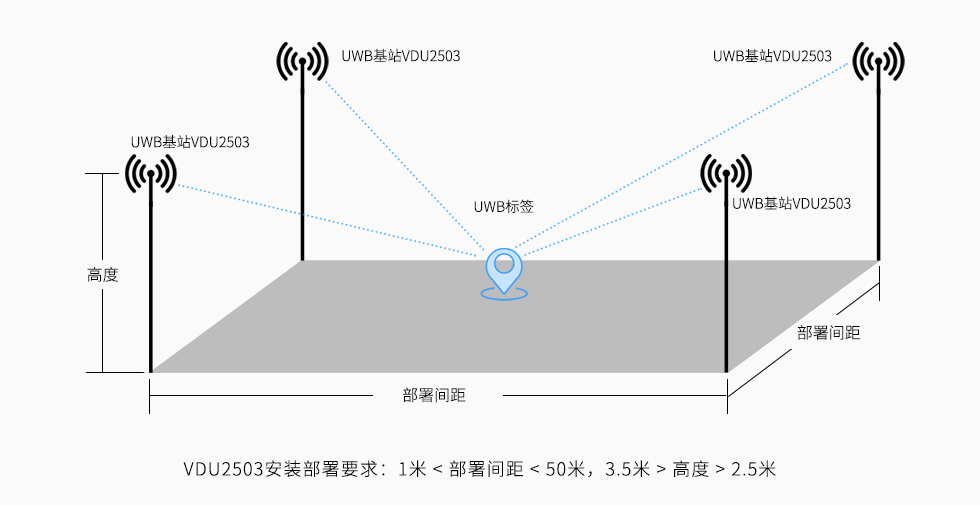

地面：设备和地面之间建议留0.5米以上的距离。Anchor或Tag放在地上时，能明显发现定位效果变差。推荐用三脚架或吸盘支架抬高安装。

天花板：基站离天花板建议大于30厘米，推荐用撑杆安装。

墙壁：基站安装建议离墙面20厘米以上。Anchor安装于靠近墙壁的场景，一般可以直接贴墙安装，若发现定位效果不好，则建议离墙面10厘米以上。

大面积反射面：安装位置离玻璃幕墙、金属货架这类大面积反射面越远越好。这些表面会把信号反射成多径，干扰接收端判断哪个信号才是最短路径。

03

车顶还是车身侧面

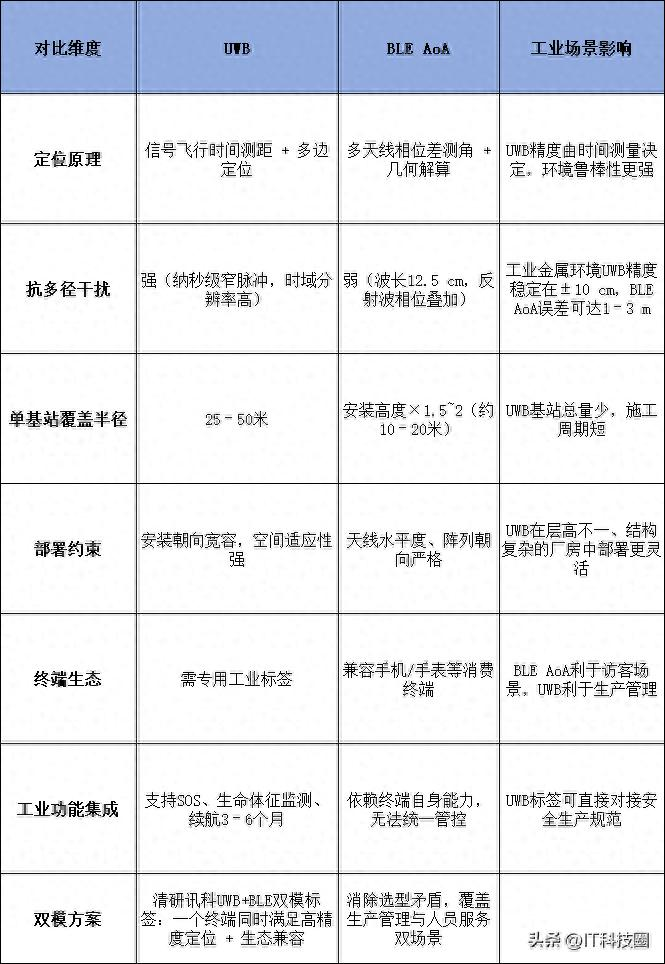

UWB定位的基础是标签和基站之间测距。信号路径上如果有遮挡，测距就会出问题。

如果基站装在天花板上，标签装在车顶最合适。信号从上往下打，路径最短，被车体遮挡的概率最小。

如果基站装在墙壁上，标签装在靠近基站那一侧的车身侧面也可以。但要注意车体本身不能挡住信号——基站在左边、标签装在右边，信号得绕过车体才能到，这就变成了非视距，精度会明显下降。

04

地面机器人和无人机的装法不一样

地面机器人（AGV、轮式机器人、机器狗）

这类设备比较矮，基站通常装在天花板或者高位。安装建议很明确：基站安装高度要大于标签载体，标签尽量安装在机器人载体的最高平面，同时尽量远离大面积玻璃或金属物体，安装位置不能被其他结构件遮挡。

如果标签的工作空间高度高于载体，比如机器狗或者小型轮式机器人，建议把Anchor安装在载体的最高位置。

如果车体是金属外壳，需要加非金属支架把标签抬高，或者在标签和金属之间垫塑料或木板做隔离。使用外置天线时，把天线伸出车体表面，不要让金属车体把天线包在里头。

无人机

无人机飞起来之后通常比基站高。如果无人机长时间处于比基站高的位置，建议把标签安装在无人机底部，让标签在大多数情况下与基站之间的阻挡尽可能少。

如果标签的工作空间高度低于载体，比如无人机或者高大的仿人机器人，安装位置可以根据实际情况选择。无人机建议把模块装在机身下方。仿人机器人可以用3到4个非金属支架把模块抬高到头部的安装位置，或者倒置安装、Z轴朝下。

05

天线朝向也有讲究

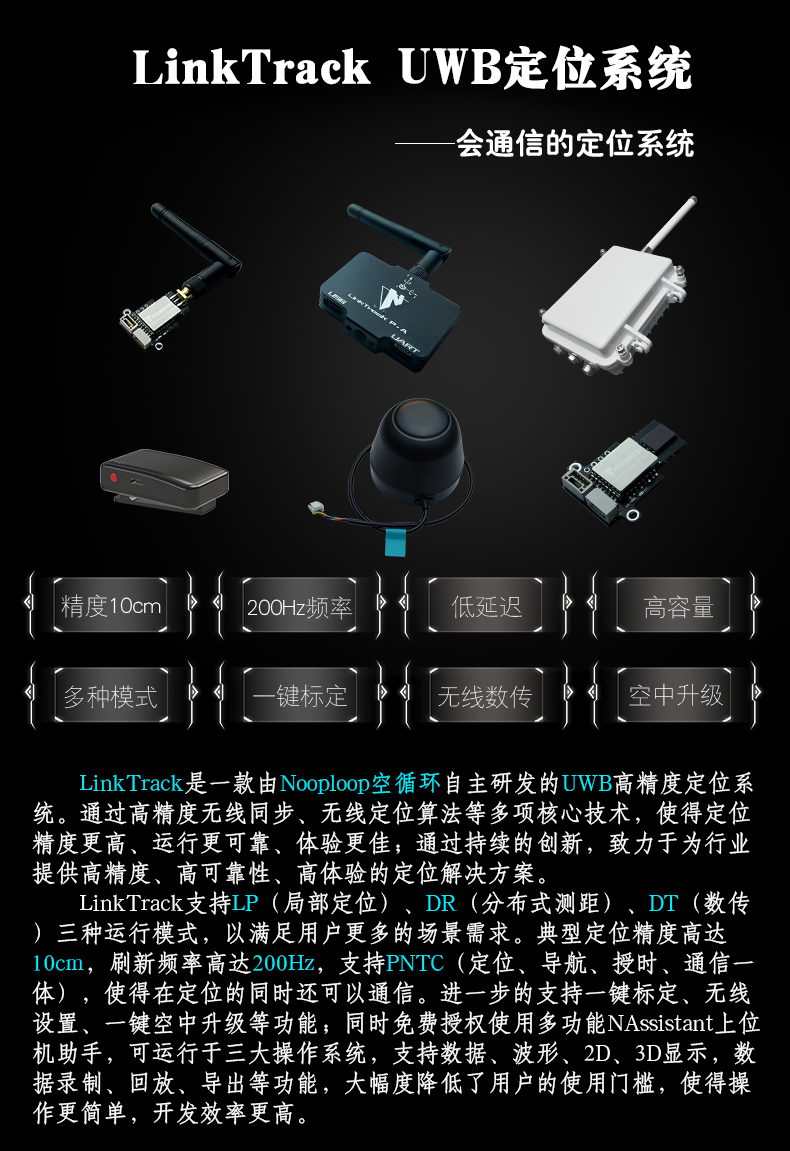

板载天线的UWB模块，比如常用的LTP-BS、LTS、LTSS、LTPS等型号，天线有正反面之分。天线正面是模块上印的Y轴负方向，效果比背面（Y轴正方向）和侧面好得多。

安装时不能随便拧上螺丝就完事。需要把天线的正面朝向定位区域内部，也就是朝向基站所在的方向。很多客户装完之后发现定位效果不好，调整一下模块的天线朝向就改善了。

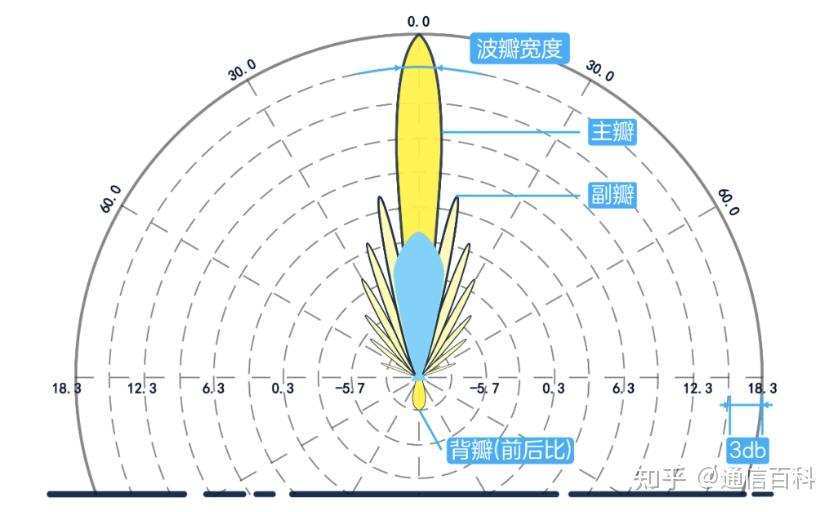

外置棒状天线不区分正面反面，安装相对灵活。如果需要更远距离，可以换高增益天线。3dBi增益的NAUWB01全向天线适合常规场景，5dBi增益的NAUWB02通信距离可达650米。如果场景特别复杂，还有定向天线可选，NAUWBD9020增益14dBi，水平角度90度、垂直角度20度，两个对测空旷距离超过1000米。

06

多径问题怎么避免

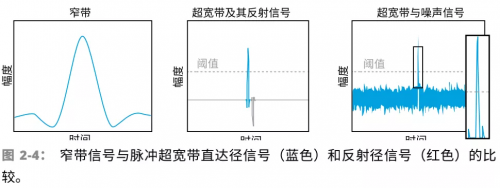

AOA Anchor和Tag之间如果有遮挡，或者安装太靠近大面积反射面，会产生多径效应，降低测距和测向精度。遮挡物越靠近设备，影响越大。

软件层面可以调整某些参数来帮助滤除异常数据，比如调整Anchor的最大加速度参数，可以识别和滤除一部分由多径引起的异常数据。但最有效的办法是安装的时候就选好位置——采用正确合理的安装方法，才是从根本上保证测距和测向精度的最有效方式。

07

装好之后验证

拿一个基站在设备周围走一圈，用手机端的配置软件看不同方向上的信号强度。某个方向信号明显偏低或者定位点来回跳，说明遮挡太严重，要调整位置。

有人之前把UWB标签直接贴在AGV的金属外壳上，定位一直在飘。他以为是设备坏了。后来用塑料支架把标签抬高到车顶上方，定位就稳了。不是设备的问题，是信号路径上少了一层金属。

参考资料

[1] Nooploop, LinkTrack User Manual V2.3, 2023.

[2] Nooploop, LinkTrack AOA Datasheet V1.1, 2024.

[3] Nooploop, LinkTrack AOA User Manual V1.1, 2023.

[4] Nooploop, Follow-Me User Manual V1.0, 2026.

[5] Nooploop, 产品选型手册 V2.0, 2024.

[6] IEEE Std 802.15.4a-2007, Wireless Medium Access Control and Physical Layer Specifications.
