嵌入式YOLO部署性能翻3倍：从模型剪枝、量化蒸馏到NPU端侧加速全流程实战

在嵌入式端部署YOLO系列模型时，多数开发者都会遇到同一个核心矛盾：算法侧的精度需求与硬件侧的算力、内存、功耗约束。很多人只停留在“转模型、跑通推理”的阶段，最终得到的推理速度慢、内存占用高、精度损失大，距离量产落地还有很大差距。

实际上，嵌入式端的YOLO优化是一个全链路工程，不是单一量化就能解决的问题。从模型侧的剪枝、蒸馏，到部署侧的量化、图编译，再到NPU端的算子适配与内存优化，每个环节都会直接影响最终的性能与精度。本文将从实战角度完整梳理整条优化链路，结合实际项目踩坑经验，给出可落地的优化方案与调优思路。

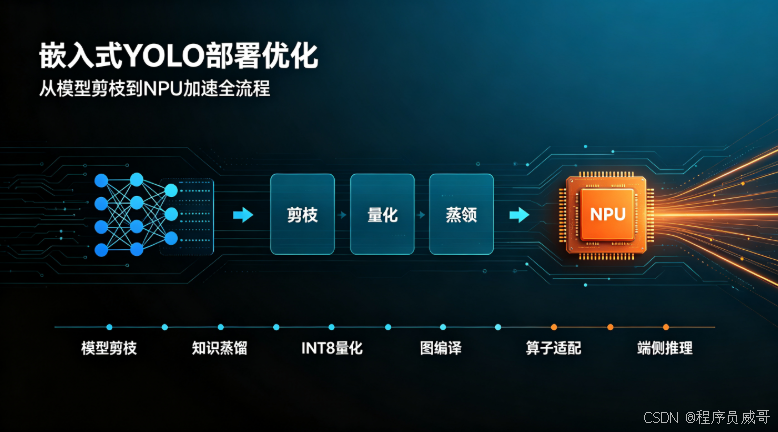

整体优化链路框架

我们将整个优化过程拆解为6个核心阶段，形成闭环迭代的优化流程，每个阶段都有明确的优化目标与验证标准：

#mermaid-svg-HV9aLfft4XClYaO2{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-HV9aLfft4XClYaO2 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-HV9aLfft4XClYaO2 .error-icon{fill:#552222;}#mermaid-svg-HV9aLfft4XClYaO2 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-HV9aLfft4XClYaO2 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-HV9aLfft4XClYaO2 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-HV9aLfft4XClYaO2 .marker.cross{stroke:#333333;}#mermaid-svg-HV9aLfft4XClYaO2 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-HV9aLfft4XClYaO2 p{margin:0;}#mermaid-svg-HV9aLfft4XClYaO2 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-HV9aLfft4XClYaO2 .cluster-label text{fill:#333;}#mermaid-svg-HV9aLfft4XClYaO2 .cluster-label span{color:#333;}#mermaid-svg-HV9aLfft4XClYaO2 .cluster-label span p{background-color:transparent;}#mermaid-svg-HV9aLfft4XClYaO2 .label text,#mermaid-svg-HV9aLfft4XClYaO2 span{fill:#333;color:#333;}#mermaid-svg-HV9aLfft4XClYaO2 .node rect,#mermaid-svg-HV9aLfft4XClYaO2 .node circle,#mermaid-svg-HV9aLfft4XClYaO2 .node ellipse,#mermaid-svg-HV9aLfft4XClYaO2 .node polygon,#mermaid-svg-HV9aLfft4XClYaO2 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-HV9aLfft4XClYaO2 .rough-node .label text,#mermaid-svg-HV9aLfft4XClYaO2 .node .label text,#mermaid-svg-HV9aLfft4XClYaO2 .image-shape .label,#mermaid-svg-HV9aLfft4XClYaO2 .icon-shape .label{text-anchor:middle;}#mermaid-svg-HV9aLfft4XClYaO2 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-HV9aLfft4XClYaO2 .rough-node .label,#mermaid-svg-HV9aLfft4XClYaO2 .node .label,#mermaid-svg-HV9aLfft4XClYaO2 .image-shape .label,#mermaid-svg-HV9aLfft4XClYaO2 .icon-shape .label{text-align:center;}#mermaid-svg-HV9aLfft4XClYaO2 .node.clickable{cursor:pointer;}#mermaid-svg-HV9aLfft4XClYaO2 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-HV9aLfft4XClYaO2 .arrowheadPath{fill:#333333;}#mermaid-svg-HV9aLfft4XClYaO2 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-HV9aLfft4XClYaO2 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-HV9aLfft4XClYaO2 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HV9aLfft4XClYaO2 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-HV9aLfft4XClYaO2 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HV9aLfft4XClYaO2 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-HV9aLfft4XClYaO2 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-HV9aLfft4XClYaO2 .cluster text{fill:#333;}#mermaid-svg-HV9aLfft4XClYaO2 .cluster span{color:#333;}#mermaid-svg-HV9aLfft4XClYaO2 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-HV9aLfft4XClYaO2 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-HV9aLfft4XClYaO2 rect.text{fill:none;stroke-width:0;}#mermaid-svg-HV9aLfft4XClYaO2 .icon-shape,#mermaid-svg-HV9aLfft4XClYaO2 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HV9aLfft4XClYaO2 .icon-shape p,#mermaid-svg-HV9aLfft4XClYaO2 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-HV9aLfft4XClYaO2 .icon-shape .label rect,#mermaid-svg-HV9aLfft4XClYaO2 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HV9aLfft4XClYaO2 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-HV9aLfft4XClYaO2 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-HV9aLfft4XClYaO2 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

迭代调优

原始YOLO模型

基线测试与指标确认

结构化剪枝 稀疏训练

知识蒸馏 精度补偿

INT8量化校准 PTQ/QAT

NPU图编译 算子适配

端侧推理部署

性能Profiling 瓶颈定位

量产落地

一、优化前的基线建立与核心原则

在开始任何优化之前，必须先建立清晰的基线，否则所有优化都没有衡量标准。很多人上来就直接剪枝、量化，最后连精度损失了多少、性能提升了多少都说不清楚。

二、模型侧轻量化：结构化剪枝的实战落地

剪枝是嵌入式端YOLO优化的第一步，也是性价比最高的优化手段。它通过移除模型中冗余的通道与层，在尽量少损失精度的前提下，直接降低模型的计算量与参数量。

剪枝方案选型

YOLO模型中存在大量冗余的卷积通道，尤其是在骨干网络与颈部网络中，很多通道的输出激活值接近0，对最终检测结果贡献极小。

目前主流的剪枝方案分为两类：

• 非结构化剪枝：对单个权重进行剪枝，理论压缩比高，但需要特殊的推理引擎支持，嵌入式端落地难度大，不推荐。
• 结构化剪枝：以通道、层为单位进行剪枝，兼容性好，直接适配所有推理引擎与NPU平台，是嵌入式端的首选方案。

稀疏训练与剪枝流程

结构化剪枝的核心是先通过稀疏训练让模型的通道权重变得稀疏，再根据权重大小筛选并移除冗余通道。完整流程分为三步：

核心稀疏训练代码片段：

# BN层L1稀疏化正则，训练时每个step调用
def update_bn_sparsity(model, sparsity=0.001):
for m in model.modules():
if isinstance(m, nn.BatchNorm2d):
m.weight.grad.data.add_(sparsity * torch.sign(m.weight.data))

剪枝的关键细节与避坑

• 剪枝比例不要一次性过高：首次剪枝建议控制在20%-30%，根据精度情况逐步提升。对于YOLOv8n这类本身已经很轻量的模型，剪枝比例超过40%后精度会快速下降。
• 保护关键层：检测头、shortcut连接、上采样层的通道不要剪，否则会导致模型结构损坏或精度暴跌。
• 分层设置剪枝阈值：骨干网络的冗余度更高，可以适当提高剪枝比例；颈部网络和检测头的剪枝比例要更低。
• 不要直接剪枝预训练模型：必须在业务数据集上先微调，再进行稀疏训练和剪枝，否则精度损失会非常大。

三、精度补偿：知识蒸馏的嵌入式适配方案

剪枝后的模型参数量减少，表达能力会下降，尤其是小目标检测和细分类别，精度损失会更明显。知识蒸馏是目前最有效的精度补偿手段，通过大模型（教师）引导小模型（学生）学习，让小模型在参数量不变的前提下，获得更接近大模型的精度。

蒸馏策略的选择

针对YOLO检测模型，常用的蒸馏方案有两种：

• Logits蒸馏：让学生模型的输出分布拟合教师模型的输出分布，实现简单，适合检测头的蒸馏。
• 特征蒸馏：让学生模型的中间特征图拟合教师模型的中间特征图，对骨干网络和颈部网络的效果更好，是更推荐的方案。

嵌入式端的蒸馏不需要追求极致复杂的蒸馏算法，基础的特征蒸馏+Logits蒸馏组合就足够。过于复杂的蒸馏算法不仅训练成本高，在小模型上的收益也很有限。

蒸馏的实操要点

• 教师模型的选择：不要选择参数量过大的模型，比如用YOLOv8l作为教师蒸馏YOLOv8n，收益并不明显。通常选择比学生模型大一个量级的模型即可，比如YOLOv8s作为教师，YOLOv8n作为学生。
• 温度系数：Logits蒸馏的温度系数建议设置在3-5之间，温度过高会导致分布过于平滑，温度过低则起不到蒸馏效果。
• 损失权重：特征蒸馏的权重不要设置过高，一般控制在总损失的10%-20%，否则会干扰学生模型的正常学习。
• 蒸馏时机：建议在剪枝之后、量化之前进行蒸馏，先把剪枝损失的精度补回来，再进行量化，避免精度叠加损失。

四、部署侧量化：INT8量化与校准的关键细节

量化是将模型的浮点权重和激活值转换为定点整数（通常是INT8），可以直接降低内存占用、提升推理速度，同时也是NPU硬件加速的基础。嵌入式端90%以上的性能提升，都来自于INT8量化。

量化方案的选型

目前主流的量化方案分为两类：

• PTQ（训练后量化）：不需要重新训练，只需要少量校准数据，通过统计激活值的分布完成量化。优点是速度快、成本低，是嵌入式端的首选方案。
• QAT（量化感知训练）：在训练过程中模拟量化误差，精度更高，但需要完整的训练流程，开发成本高。只有当PTQ的精度损失无法接受时，才考虑使用QAT。

对于多数嵌入式YOLO部署场景，PTQ已经足够满足需求，只有在小目标、低光照等复杂场景下，才需要考虑QAT。

量化校准的核心要点

量化的精度损失主要来自激活值的量化误差，而校准集的质量直接决定了量化精度。

• 校准集的选择：必须使用业务场景的真实数据，不能用COCO等通用数据集。校准集的数量建议在100-500张，覆盖不同光照、角度、目标密度的场景。
• 校准方法：优先选择KL散度校准，其次是均方误差校准。对于检测模型，不要使用简单的最大值校准，会导致严重的精度损失。
• 量化粒度：优先使用per-channel量化（按通道量化），相比per-tensor（按层量化），精度损失更小，大部分NPU平台都已经支持。
• 量化节点折叠：将BN层的参数折叠到卷积层中，减少量化节点，同时提升推理速度。

量化的避坑经验

• 不要直接量化剪枝后的模型：必须先微调恢复精度，再进行量化，否则精度会叠加损失。
• 检测头单独处理：检测头的输出对量化误差更敏感，可以将检测头保持FP16，只量化骨干和颈部网络，在性能损失很小的前提下，大幅降低精度损失。
• 验证量化一致性：量化完成后，必须对比PC端和端侧的推理结果，确保误差在可接受范围内。如果出现结果偏差，优先检查预处理的归一化、通道顺序和量化参数。

五、NPU硬件加速：算子适配与图编译优化

模型剪枝、量化完成后，需要转换为NPU支持的模型格式，通过图编译和算子映射，充分利用NPU的硬件算力。这一步是嵌入式端性能提升的核心，也是最容易踩坑的环节。

NPU推理的核心流程

不同NPU平台的编译工具不同，但核心流程基本一致：

算子适配与优化

NPU的性能优势建立在算子硬件加速的基础上，如果模型中存在大量不支持的算子，会导致频繁的CPU-NPU数据交互，性能甚至不如纯CPU推理。

• 优先使用NPU支持的算子：比如将SiLU激活替换为ReLU，将Swish替换为ReLU6，避免使用复杂的自定义算子。
• 不支持算子的处理：对于NPU不支持的算子，优先用支持的算子组合实现；无法替换的，尽量放在模型的开头或结尾，减少数据拷贝次数。
• 避免动态Shape：NPU对固定输入尺寸的优化最好，尽量使用固定尺寸输入，避免动态Resize、动态Padding等操作。

图编译阶段的优化

• 开启内存复用：大部分NPU编译工具都支持内存复用选项，可以大幅降低运行时内存占用，通常可以减少30%-50%的内存。
• 开启算子融合：将卷积、BN、激活融合为一个算子，减少内存访问和计算开销。
• 调整编译优先级：可以根据业务需求，在编译时选择“性能优先”或“精度优先”模式。

六、端侧性能调优与瓶颈定位

完成模型转换和部署后，还需要通过性能分析找到瓶颈，进行针对性调优。很多时候模型本身已经优化到位，但端侧的预处理、后处理、内存拷贝会成为新的瓶颈。

性能瓶颈定位

首先使用平台自带的Profiling工具，统计每个环节的耗时：

• 模型编译阶段：RKNN Toolkit的性能分析工具、Tengine Profiler、NCNN Benchmark。
• 系统级分析：使用perf、top、free等工具，查看CPU占用、内存占用、NPU利用率。

常见的瓶颈点：

• 预处理耗时过长：图像Resize、归一化、通道转换占用大量CPU时间。
• 内存拷贝频繁：CPU和NPU之间的内存拷贝、输入输出数据的格式转换。
• NPU利用率低：算子不支持、计算图碎片化、输入尺寸不合理。
• 后处理耗时：NMS、坐标转换、结果过滤，尤其是目标数量较多时。

针对性调优方案

• 预处理加速：将预处理操作（Resize、归一化、通道转换）放到NPU上执行，或者使用硬件ISP、DMA加速；使用零拷贝内存，避免数据在CPU和NPU之间反复拷贝。
• 内存优化：使用共享内存、内存池，避免频繁的内存申请与释放；特征图内存复用，减少峰值内存占用。
• 后处理优化：将NMS放到NPU上执行，或者使用更高效的NMS算法；根据业务场景过滤掉无效检测框，减少后处理计算量。
• 流水线调度：将图像采集、预处理、推理、后处理流水线化，充分利用CPU和NPU的并行能力，提升整体吞吐量。

七、实战效果与性能对比

我们以YOLOv8n为例，在RK3588平台上进行了完整的全链路优化，输入尺寸640×640，测试数据为业务场景数据集，优化前后的性能对比如下：

可以看到，通过全链路优化，推理速度提升了3倍以上，内存占用降低了55%，而精度损失仅为1.2%，完全满足业务需求。

八、常见踩坑与排障指南

1. 剪枝后模型精度暴跌

• 检查是否剪到了shortcut、检测头等关键层；
• 剪枝比例是否过高，降低剪枝比例后重新测试；
• 稀疏训练的正则系数是否过大，导致模型收敛异常；
• 剪枝后是否进行了足够的微调，建议至少微调10-20个epoch。

2. 量化后小目标漏检严重

• 校准集中是否包含足够的小目标样本，补充对应场景的校准数据；
• 切换为per-channel量化，调整校准方法；
• 检测头保持FP16精度，不参与量化；
• 如果PTQ精度无法满足，尝试使用QAT量化。

3. NPU推理速度远低于预期

• 检查算子支持情况，是否有大量算子回退到CPU；
• 输入尺寸是否过大，NPU的算力利用率随输入尺寸变化明显；
• 是否开启了内存复用、算子融合等编译优化选项；
• 检查是否存在频繁的CPU-NPU数据拷贝，使用零拷贝内存优化。

4. 端侧推理结果与PC端不一致

• 检查预处理的归一化参数、通道顺序（RGB/BGR）、图像插值方式是否一致；
• 检查量化参数是否正确，是否存在溢出或截断；
• 部分NPU平台的算子实现与PC端存在微小差异，属于正常现象，只要误差在业务可接受范围内即可。

总结

嵌入式端YOLO的优化不是单点优化，而是一个从模型到部署、从软件到硬件的全链路工程。优化的核心思路是：先通过剪枝和蒸馏在模型侧做轻量化与精度补偿，再通过量化和NPU编译充分释放硬件算力，最后通过端侧调优解决预处理、后处理和内存瓶颈。

不同硬件平台、不同业务场景的最优方案差异很大，不要盲目套用极致压缩比，要根据实际的精度、性能、内存需求，找到最适合的平衡点。所有优化都必须在真实业务场景下验证，避免在通用数据集上“自嗨”。
