Qt 分类导航区的实现

Qt 分类导航区的实现

flyfish

Qt Creator 17.0.1 Desktop Qt 6.9.3 MSVC2022 64bit Windows 平台

完整代码在文末

可执行文件下载

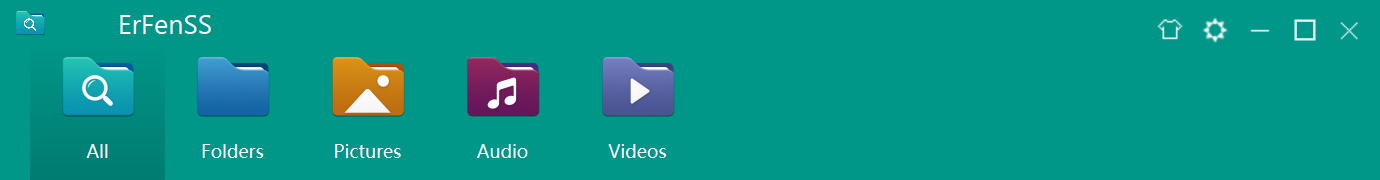

ErFenSS 顶部 5 个分类按钮

ErFenSS 顶栏那一排分类按钮（All / Folders / Pictures / Audio / Videos）视觉效果：图标在上、文字在下，悬停时图标轻轻浮起、背景微微发黑，按下时图标下陷、颜色加深，选中态有一层从上到下的暗色渐变，而且还能跟随主题色自动适配。

一、UI 基础：5 个 QToolButton 的静态布局

在 mainwindow.ui 中，5 个按钮以绝对几何排布在 topWidget 的 y=30 以下，每个 90×90，横向间距 20px：

<widget class="QToolButton" name="tbAll"> <x>20</x> <y>30</y> <width>90</width> <height>90</height> </widget>
<widget class="QToolButton" name="tbFolders"> <x>110</x> <y>30</y> <width>90</width> <height>90</height> </widget>
<widget class="QToolButton" name="tbPictures"> <x>200</x> <y>30</y> <width>90</width> <height>90</height> </widget>
<widget class="QToolButton" name="tbAudio"> <x>290</x> <y>30</y> <width>90</width> <height>90</height> </widget>
<widget class="QToolButton" name="tbVideos"> <x>380</x> <y>30</y> <width>90</width> <height>90</height> </widget>

选用 QToolButton 而不是 QPushButton，是因为它原生支持图标在上、文字在下的 Qt::ToolButtonTextUnderIcon 样式，省去自绘。

二、按钮初始化：图标 + 文字 + 属性标记

入口是 setupCategoryNav() mainwindow.cpp，它调用 [optionToolButtons() 给 5 个按钮设置图标和文字：

optionToolButton(ui->tbAll, QIcon(":/tab/images/tab/all.png"), "All");
optionToolButton(ui->tbFolders, QIcon(":/tab/images/tab/folder.png"), "Folders");
optionToolButton(ui->tbPictures, QIcon(":/tab/images/tab/picture.png"),"Pictures");
optionToolButton(ui->tbAudio, QIcon(":/tab/images/tab/audio.png"), "Audio");
optionToolButton(ui->tbVideos, QIcon(":/tab/images/tab/video.png"), "Videos");

真正干活的是 optionToolButton()

void MainWindow::optionToolButton (QToolButton * tb, QIcon icon, QString text) {
QAction *pAction = new QAction(this);
pAction->setText(text);
pAction->setIcon(icon);
tb->setIconSize(QSize(50, 50)); // 图标 50×50
tb->setDefaultAction(pAction); // 文字+图标绑到 Action
tb->setToolButtonStyle(Qt::ToolButtonTextUnderIcon); // 图标在上、文字在下
tb->setProperty ("mainwindow_toolbutton", true); // 打上属性标记供 QSS 选择
tb->setToolTip(""); // 禁止 QToolButton 自动把 action 文本弹成 tooltip 黑框
}

这里有 3 个关键点：

三、QSS 基础样式：白字 + 透明 + 状态渐变

styles.qss 定义了按钮的三态视觉：

/* 基础：白字、透明背景、无边框 */
*[mainwindow_toolbutton="true"] {
border: none;
background-color: transparent;
color: #FFFFFF;
padding: 0px;
}

/* hover：从顶到底微微发黑（rgba 18） */
*[mainwindow_toolbutton="true"]:hover {
background-color: qlineargradient(x1:0, y1:0, x2:0, y2:1,
stop:0 rgba(0, 0, 0, 0),
stop:1 rgba(0, 0, 0, 18));
}

/* pressed：更深的黑色渐变（rgba 46） */
*[mainwindow_toolbutton="true"]:pressed {
background-color: qlineargradient(x1:0, y1:0, x2:0, y2:1,
stop:0 rgba(0, 0, 0, 0),
stop:1 rgba(0, 0, 0, 46));
}

:hover 和 :pressed 是 Qt 自动跟踪鼠标状态的伪状态，不需要写任何 C++ 代码就能触发。顶部 stop:0 设为完全透明，让渐变从标题栏背景色自然过渡到底部的暗色，视觉上像一层阴影」浮在按钮上。

四、选中态：两套 QSS 切换 + 属性联动

点击分类按钮会调用 setTabBarIndex()，它用两套内联 QSS 切换选中/未选中：

// 选中态：顶透明 → 底 rgba(0,0,0,45) 的暗色渐变
const QString ssSelected =
"QToolButton{background-color:qlineargradient(x1:0,y1:0,x2:0,y2:1,"
"stop:0 rgba(0,0,0,0),stop:1 rgba(0,0,0,45));"
"color:#FFFFFF;border:none;}"
"QToolButton:hover{…stop:1 rgba(0,0,0,55)…}"
"QToolButton:pressed{…stop:1 rgba(0,0,0,70)…}";

// 未选中态：透明背景 + 轻微 hover 加深
const QString ssNormal =
"QToolButton{background-color:transparent;color:#FFFFFF;border:none;}"
"QToolButton:hover{…stop:1 rgba(0,0,0,18)…}"
"QToolButton:pressed{…stop:1 rgba(0,0,0,46)…}";

QToolButton *tabs[5] = { ui->tbAll, ui->tbFolders, ui->tbPictures, ui->tbAudio, ui->tbVideos };
for (int i = 0; i < 5; ++i) {
tabs[i]->setStyleSheet(i == index ? ssSelected : ssNormal);
tabs[i]->setProperty("mainwindow_toolbutton_selected", (i == index));
updateStyle(tabs[i]); // unpolish → polish → update 强制重刷
}

几个值得注意的设计：

用数组统一管理：5 个按钮放进 tabs[5]，循环赋值，避免 5 段重复代码。 内联 QSS 而非属性选择器：选中态直接 setStyleSheet，优先级高于外部 styles.qss，确保选中视觉不被基础样式覆盖。 updateStyle() 三板斧：style()->unpolish(w) 清掉旧样式缓存 → polish(w) 重新应用 → update() 触发重绘。这是 Qt 动态改样式后必须做的，否则可能看不到变化。 选中态的 hover/pressed 也单独定义：选中按钮在 hover 时渐变更深（55 vs 45），pressed 时最深（70），保证选中状态下交互反馈依然清晰。

五、CatButtonEffect —— 图标缓动 + 加深态合成

上面 QSS 只做了背景色的状态变化，真正让按钮活起来」的是 CatButtonEffect 这个内部类。它为每个分类按钮做两件事：图标尺寸缓动和运行时合成加深态图标。

5.1 安装与初始化

在 setupCategoryNav() 末尾：

qDeleteAll(m_catEffects);
m_catEffects.clear();
for (QToolButton *tb : { ui->tbAll, ui->tbFolders, ui->tbPictures, ui->tbAudio, ui->tbVideos }) {
auto *eff = new CatButtonEffect(tb, this);
m_catEffects.append(eff);
}

构造函数里：

m_origSize = btn->iconSize(); // 记录原始 50×50
m_btn->setAttribute(Qt::WA_Hover, true); // 开启 hover 事件
m_anim = new QVariantAnimation(this);
m_anim->setEasingCurve(QEasingCurve::OutCubic); // 缓动曲线
connect(m_anim, &QVariantAnimation::valueChanged, this,
[this](const QVariant &v) { m_btn->setIconSize(v.toSize()); });
m_btn->installEventFilter(this);

5.2 运行时合成加深态图标（不增加资源文件）

常规做法是每个图标配一张压暗 20% 的 _b.png，Qt 在按下/选中时自动从 QIcon 的 Active / Selected 模式取深色位图。这个项目不新增任何 PNG，而是在运行时合成：

QPixmap base = cur.pixmap(sz, QIcon::Normal, QIcon::Off); // 原始 50×50 图标

// 按下态（Active）：叠加 22% 黑（alpha=56）
QPixmap dPress = base.copy();
{ QPainter p(&dPress);
p.setCompositionMode(QPainter::CompositionMode_SourceAtop); // 关键：只在不透明区域上色
p.fillRect(dPress.rect(), QColor(0, 0, 0, 56)); }

// 选中态（Selected）：叠加 15% 黑（alpha=38）
QPixmap dSel = base.copy();
{ QPainter p(&dSel);
p.setCompositionMode(QPainter::CompositionMode_SourceAtop);
p.fillRect(dSel.rect(), QColor(0, 0, 0, 38)); }

cur.addPixmap(dPress, QIcon::Active, QIcon::On);
cur.addPixmap(dPress, QIcon::Active, QIcon::Off);
cur.addPixmap(dSel, QIcon::Selected, QIcon::On);
cur.addPixmap(dSel, QIcon::Selected, QIcon::Off);
m_btn->setIcon(cur);

CompositionMode_SourceAtop 是精髓：黑色只覆盖在原图已有像素的地方，透明区域保持透明，所以得到的是图标本身变暗而不是整个方形变黑。把这两张加深图填回 QIcon 的 Active（按下）和 Selected（选中）模式后，Qt 会在对应状态自动切换，无需手动管理。

5.3 图标尺寸缓动（浮起 / 下陷）

eventFilter 监听 4 个事件，驱动 QVariantAnimation 在图标尺寸之间插值：

case QEvent::Enter:
// 放大到 112%（50→56），140ms OutCubic —— 浮起反馈
animateTo(QSize(orig*1.12, orig*1.12), 140);
break;
case QEvent::Leave:
animateTo(m_origSize, 160); // 回到 50
break;
case QEvent::MouseButtonPress:
// 缩到 92%（56→46），80ms —— 下陷反馈
animateTo(QSize(orig*0.92, orig*0.92), 80);
break;
case QEvent::MouseButtonRelease:
// 松手后：若仍在按钮内 → 回到 56（hover 态），否则 → 50
const bool stillIn = m_btn->rect().contains(me->position().toPoint());
animateTo(stillIn ? QSize(orig*1.12, orig*1.12) : m_origSize, 130);
break;

animateTo 每次都会 stop() 正在运行的动画再重新 start()，保证快速移动鼠标时不会叠加多个动画导致抖动。OutCubic 缓动让动画快起慢停」，手感更自然。

5.4 三层反馈叠加

最终一个分类按钮的交互是三层视觉同时作用的结果：

六、换肤联动：选中态自动适配新背景

applyTheme() 换主题色时会重新调用 setTabBarIndex(m_currentTabIndex)：

ui->backgroundWidget->setStyleSheet("background-color:" + t.primaryColor);
setTabBarIndex(m_currentTabIndex); // 重刷选中态渐变

因为选中态的渐变是 rgba(0,0,0,45) 这种与背景色无关的黑色半透明，所以无论顶栏换成绿色、蓝色还是紫色，选中按钮都会自然地「压暗一层」，无需为每个主题单独写样式。这就是为什么 6 套主题下分类按钮都能保持一致的质感。

七、缩放时的特殊处理：分类按钮不参与等比缩放

在 applyScaling() 的最后：添加链接描述

// 顶部分类按钮保持设计时的原始几何
for (int i = 0; i < m_catButtons.size() && i < m_catOrigGeoms.size(); ++i) {
QToolButton *b = m_catButtons.at(i);
const QRect r = m_catOrigGeoms.at(i);
b->setGeometry(r.x(), r.y(), r.width(), r.height()); // 强制恢复 90×90
}

窗口缩放时，标题栏宽度会拉伸、右侧按钮会右移，但5 个分类按钮始终保持 90×90。如果让它们也等比缩放，图标和文字会被拉变形（比如窗口变宽时按钮变胖），反而难看。保持固定尺寸 + 居中/左对齐是更稳妥的选择。

源码下载地址 https://github.com/shaoshengsong/ErFenSS
