STM32复位电路：安全启动的关键

一、什么是复位电路

复位电路（Reset Circuit），是单片机 / 嵌入式系统上电、异常、手动操作时，让芯片回到初始、安全、可控状态的基础硬件电路。

简单理解：

• 相当于电脑的重启键 + 开机自检
• 让 STM32 从一个确定、干净的起点开始运行
• 防止芯片上电乱码、程序跑飞、引脚乱输出、外设失控
• 二、复位电路的核心作用

• 上电复位（POR）刚通电时电压不稳定，复位电路拉住复位脚，等电源稳定后再释放，让芯片正常启动。

• 手动复位（手动复位键）程序卡死、死机时，按下按键强制复位，恢复运行。

• 异常状态保护电压掉电、干扰、程序跑飞时，自动复位，避免设备失控。

  • 三、STM32 复位的本质（不是所有的芯片都是低电平有效，设计时还需根据实际情况决定，目前针对的芯片是STM32的F1和F4系列）

    STM32 有一个专用复位引脚：NRST（低电平有效）

  • NRST = 低电平 → 芯片复位
  • NRST = 高电平 → 芯片正常运行

  • 复位电路的任务，就是控制 NRST 脚的电平，在合适时机拉低、再释放拉高。

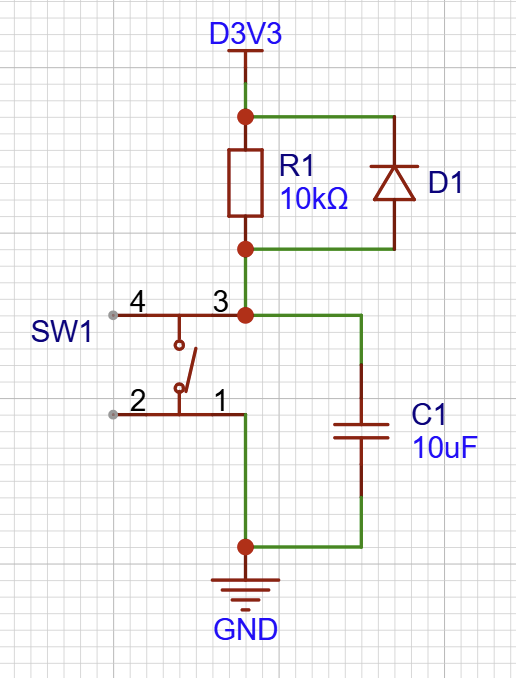

    2.2 电路组成

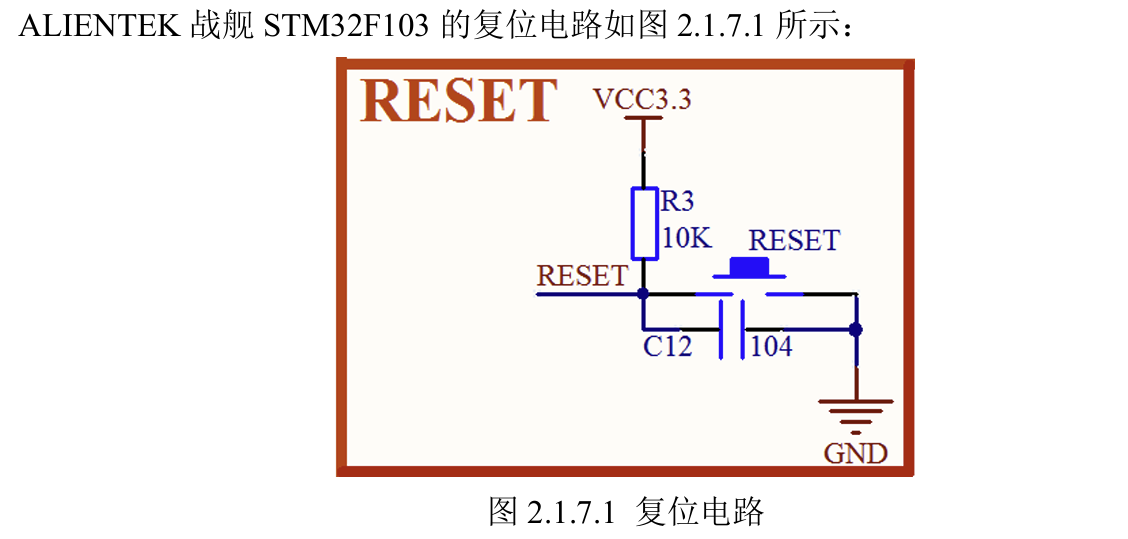

    这个是从STM32开发指南截取的复位电路。

  • 可能有的人会问，如何知道R3和C12的规格大小？我起初也有这样的疑问，经过查看前辈们的解释，每个芯片手册都对复位电压和复位时间有要求。

  •

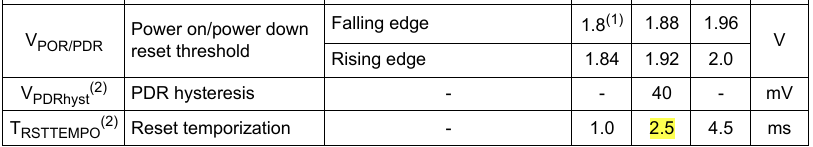

  • 这是STM32F103C8T6的手册查到的

  •

  •

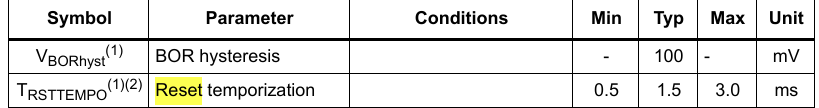

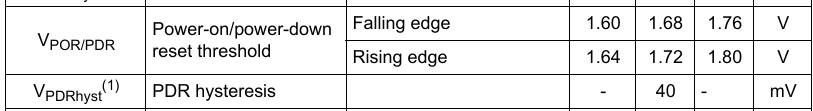

  • 这是STM32F407的手册查到的，可以看到不同系列的电压和时间还是有些许差别的。那这个时间怎么算呢，

  • NRST → 10kΩ 电阻 → VDD
  • NRST → 0.1μF 电容 → GND

  • 这种外部 RC 复位的保持时间才需要计算。

    公式

    t≈1.1×R×C这是电容充电到大约 高电平阈值（≈0.7VDD） 的时间，也就是 NRST 从低变高、释放复位的时间。

    举例

  • R = 10 kΩ
  • C = 0.1 μF = 1×10⁻⁷ F

  • t≈1.1×10000×1×10−7=0.0011 s=1.1 ms

    也就是说：上电后，复位保持约 1.1ms 才释放复位。

  •

  • 第 3 节 工作原理详细解读

    3.1 上电复位过程（POR）

  • 刚上电，VCC 从 0 → 3.3V
  • 电容 C 相当于短路，NRST 被拉低
  • STM32 保持复位状态
  • 电容慢慢充电，NRST 电压逐渐升高
  • 超过复位阈值 → 复位结束，芯片启动

  • 作用：等待电源稳定，避免电压抖动导致启动失败。

    3.2 手动按键复位

  • 按下按键 → NRST 直接接 GND → 低电平复位
  • 程序立刻停止，寄存器全部初始化
  • 松开按键 → NRST 被 10K 上拉 → 重新启动

  • 3.3 掉电复位

  • 电源突然下降
  • 电容放电，NRST 快速变低
  • 芯片进入复位，防止半压状态下乱动作


    第 4 节 RC 参数为什么选 10K + 0.1μF

    4.1 RC 时间常数

    τ=R×C=10K×0.1μF=0.001s=1ms

    复位持续时间约 1~3ms，足够 STM32 稳定启动。

  • 10kΩ电阻功耗低、抗干扰佳；0.1μF电容可滤除电源高频杂波，防止误复位。
