当 STM32 遇上“可燃气体泄漏“：一场关于 MQ-5 气体传感器的硬核又沙雕的冒险

🔥 一、为什么我要跟"看不见的敌人"较劲？

各位看官，且听我慢慢道来。话说这年头，家里厨房的燃气灶、热水器、甚至那台总爱"闹脾气"的老式煤气罐，都藏着一个看不见摸不着的隐患——可燃气体泄漏。你闻不到、看不见，等它攒够了"脾气"，一个火星子就能给你上演一出"厨房变火箭发射场"的惊悚大片。不过今天咱们要对付的，不是厨房里的煤气，而是打火机里那位"小个子大脾气"的丁烷。

所以，作为一名"万物皆可单片机"的硬核玩家，我决定用一块 STM32L4 开发板、一个 MQ-5 气体传感器，亲手打造一台"打火机气体守护神"。它不穿披风，不戴面具，但它能在丁烷偷偷溜出来的时候，第一时间在屏幕上大喊："有可燃气体！"

今天这篇博客，咱们就一起拆解这份"打火机气体检测实验"代码，看看这位"守护神"是怎么炼成的。全程高能，既有硬核技术，也有沙雕吐槽，还有知识点普及和避坑指南，保证让你笑着学会。

🧪 二、主角登场：MQ-5 气体传感器到底是个啥？

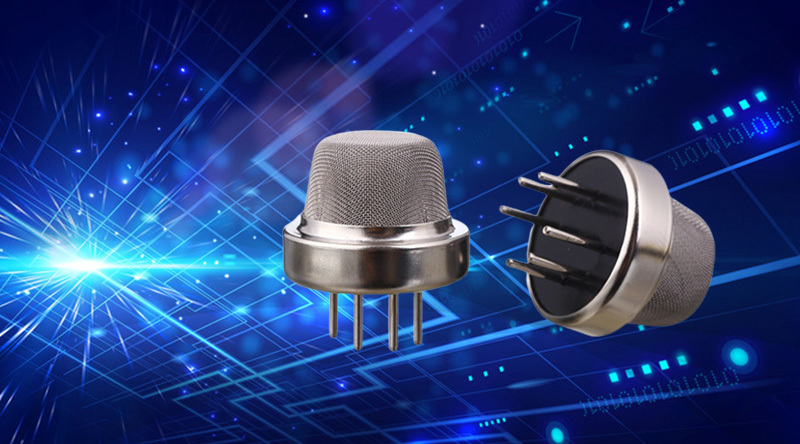

先来认识一下今天的主角——MQ-5。这家伙长得其貌不扬，一个金属小圆帽，底下六根引脚，活像个"长了腿的蘑菇"。但你可别小看它，它可是气体检测界的"老江湖"。.

2.1 工作原理：一场"电阻变脸"的魔术

MQ-5 的核心是一个二氧化锡（SnO2）半导体气敏材料。在洁净空气中，它的电阻高高在上，一副"生人勿近"的傲娇样；可一旦接触到可燃气体（比如甲烷、丙烷、液化气），它的电阻就会瞬间"变脸"，蹭蹭往下掉。传感器模块上的比较器电路捕捉到这个变化，输出一个高低电平——0 表示"有情况"，1 表示"一切正常"。

简单说，这就是一场"电阻变脸"的魔术，而我们的 STM32 就是那个看穿魔术的"毒舌评委"。

2.2 知识点普及：MQ-5 能测啥？不能测啥？

• 擅长领域：液化气、天然气、甲烷、丙烷、丁烷（打火机气体）等可燃气体，灵敏度相当不错。
• 不擅长领域：酒精、烟雾（注意，它叫"气体传感器"，不是"烟感报警器"），对一氧化碳的响应也比较弱。你要是拿它去测二手烟，它只会一脸茫然。
• 输出方式：数字量（DO，高低电平）和模拟量（AO，电压值）。本实验用的是数字量，简单粗暴，适合入门。

小贴士：MQ 系列传感器上电后需要预热。刚通电那会儿，它的输出会"抽风"一阵子，就像人刚睡醒还没清醒一样。所以代码里初始化后别急着下结论，给它几分钟"醒醒神"——几秒只能做到初步稳定，气敏材料完全稳定要等数分钟。

💻 三、代码拆解：从"初始化三件套"到"灵魂主循环"

好了，闲话少叙，咱们直接上代码。这份实验代码结构清晰，堪称"教科书级"的 STM32 外设驱动示范。我给它起了个外号——"初始化三件套 + 灵魂主循环"。

3.1 主函数：一切从这里开始

int main(void)
{
HAL_Init();
SystemClock_Config();
LCD_Display_Init(); //屏幕初始化显示
gpio_module_open(LEDS);
uart_open(uart2, 115200);
printf("\\r\\n 可燃气体检测实验 \\r\\n");
printf("——————————\\r\\n");
printf("开始本实验：\\r\\n\\r\\n");
MQ5_Init(); //初始化可燃气体检测引脚
printf("** 气体传感器初始化\\r\\n");
printf("** 读取气体传感器数据\\r\\n");
while(1)
{
MQ5_Handle(); //检测可燃气体模块状态并显示
}
}

这段代码的流程，用一句话概括就是：先把自己收拾利索，再把外设挨个叫醒，最后进入"无限循环打工"模式。

• HAL_Init()：STM32 的"开机自检"，把硬件底层初始化好，相当于给单片机"洗脸刷牙"。
• SystemClock_Config()：配置系统时钟。这可是重中之重，时钟不对，整个系统就像"时差没倒过来的人"，干啥都慢半拍。
• LCD_Display_Init()：点亮屏幕，显示欢迎界面。这步纯粹是"仪式感"，告诉用户"我醒了，准备干活"。
• uart_open(uart2, 115200)：打开串口，波特率 115200。这是单片机和电脑"聊天"的通道，调试神器。
• MQ5_Init()：初始化气体传感器引脚，让 MQ-5 进入工作状态。
• while(1)：灵魂主循环。单片机不像人，它不会"下班"，只会在这个循环里永不停歇地检测、显示、输出。

3.2 灵魂主循环：MQ5_Handle 的"每秒一问"

void MQ5_Handle(void)
{
uint8_t mq5_detect = 0;
static uint8_t mq2_detect_rev = 3;
static uint32_t tickstart;
if((HAL_GetTick() – tickstart) >= 1000)
{
tickstart = HAL_GetTick();
if(MQ5_Read_State() == 0)
{
LCD_draw_bmp(96,120,48,gImage_yanwu); //有可燃气体图标显示
LCD_Fill(85,178,140,194,WHITE); //刷新显示
Show_Str(85,178,BLUE,WHITE,"有可燃气体",16,1); //显示有可燃气体
}
else if(MQ5_Read_State() == 1)
{
LCD_draw_bmp(96,120,48,gImage_yanwu_hui); //无可燃气体图标显示
LCD_Fill(85,178,140,194,WHITE); //刷新显示
Show_Str(85,178,BLUE,WHITE,"无可燃气体",16,1); //显示无可燃气体
}
mq5_detect = MQ5_Read_State();
if((!mq5_detect) != mq2_detect_rev)
{
if(!mq5_detect == 1)
{
printf("combustible gas detect:是\\r\\n");
}
else
{
printf("combustible gas detect:否\\r\\n");
mq2_detect_rev = !mq5_detect;
}
led_toggle(LED1_PORT);
}
}
}

这段代码的精髓在于 HAL_GetTick() 这个"时间管家"。它每隔 1000 毫秒（1 秒）才执行一次检测，既保证了实时性，又不会让单片机累得"气喘吁吁"。

• 屏幕显示：检测到可燃气体（返回 0），就显示一个"烟雾图标"和"有可燃气体"；没检测到（返回 1），就显示灰色图标和"无可燃气体"。这波操作，像极了"红绿灯"——红灯停，绿灯行。
• 串口输出：状态变化时，通过串口打印"combustible gas detect:是/否"。注意，这里有个小 bug（后面避坑环节细说），但整体逻辑是"状态变了才打印"，避免刷屏。
• LED 闪烁：状态变化时翻转 LED，给你一个"视觉+听觉"的双重提醒（如果接了蜂鸣器的话）。

⏱️ 四、知识点普及：HAL_GetTick 与"非阻塞延时"的艺术

很多初学者写延时，第一反应就是 HAL_Delay(1000)。但你知道吗？HAL_Delay 是"阻塞式"的——它会让单片机傻傻地站在原地数数，啥也不干。这在简单实验里没问题，可一旦你的系统要同时处理多个任务（比如一边检测气体，一边刷屏幕，一边回串口），阻塞延时就会让系统"卡壳"。

而 HAL_GetTick() 就不一样了。它返回的是系统上电以来经过的毫秒数，是一个"只读时钟"。我们用"当前时间 – 上次记录时间 >= 1000"来判断是否过了 1 秒，这就是经典的非阻塞延时。单片机在这 1 秒里该干嘛干嘛，时间到了自然"回头看一眼"，堪称"时间管理大师"。顺带一提，HAL_GetTick 基于 SysTick，最大计数到约 49 天会溢出，短实验无所谓，大型产品设计时要考虑溢出处理。

知识点：这种"轮询 + 时间戳"的模式，是嵌入式开发中非常基础也非常重要的思想。学会了它，你就从"只会死等"的萌新，进化成了"会偷时间"的老鸟。

⚠️ 五、避坑指南：那些年我踩过的"打火机气体坑"

做实验嘛，哪有不踩坑的？下面这几条，都是我（和无数网友）用"血与泪"换来的经验，请务必收好。

5.1 坑一：传感器预热不足，数据"抽风"

MQ-5 上电后需要预热 2-5 分钟，内部加热丝才能让二氧化锡气敏材料达到稳定工作温度。仅仅等待几秒只能达到粗略状态，如果一上电就急着读数据，会发现输出值忽高忽低，像个"醉汉"在跳舞。解决办法：初始化后加个预热等待，或者干脆先跑个"预热倒计时"再开始检测。

5.2 坑二：代码里的"幽灵 Bug"

仔细看 MQ5_Handle() 里的这段：

if((!mq5_detect) != mq2_detect_rev)
{
if(!mq5_detect == 1)
{
printf("combustible gas detect:是\\r\\n");
}
else
{
printf("combustible gas detect:否\\r\\n");
mq2_detect_rev = !mq5_detect;
}
led_toggle(LED1_PORT);
}

发现问题了吗？mq2_detect_rev 这个"状态记忆变量"只在 else 分支里被更新，而 if 分支（检测到气体）里没有更新。这意味着：当气体从"无"变"有"时，状态确实会打印一次；但从"有"变"无"时，mq2_detect_rev 还是旧值，可能不会触发打印。而且变量名还叫 mq2_detect_rev，明明用的是 MQ-5，这命名强迫症看了得当场去世。

正确写法：把 mq2_detect_rev = !mq5_detect; 提到 if 外面，无论哪个分支都更新状态。至于变量名，建议改成 mq5_detect_rev，别让后人"考古"。

5.3 坑三：数字量 vs 模拟量，别选错"赛道"

MQ-5 模块通常有两个输出：DO（数字量）和 AO（模拟量）。本实验用的是 DO，只能告诉你"有/没有"，是个"直男"；AO 输出的是电压值，能告诉你"浓度大概多少"，是个"暖男"。注意，DO 的报警阈值由板载 LM393 比较器配套的电位器决定，旋转电位器就能调节灵敏度——调太灵敏，轻微酒精就误报；调太迟钝，真泄漏了也不报警。如果你要做浓度监测（比如显示 PPM 值），必须用 ADC 读 AO，还得做浓度标定。别拿 DO 当 AO 用，那就像拿体温计测血压——不是不行，是根本不对路。

5.4 坑四：供电不足，传感器"饿肚子"

MQ-5 的加热丝是个"电老虎"，模块整体工作电流大约 80-120mA。如果你用开发板的 3.3V 引脚直接给它供电，很可能"喂不饱"，导致读数漂移甚至不工作。建议用 5V 供电，并且单独给传感器模块供电，别和单片机抢"口粮"。

5.5 坑五：测试气体别乱喷

测试时用打火机气体（丁烷）对着传感器喷一下就行，千万别用明火去"烤"它。打火机里是高压液态丁烷，释放出来会迅速汽化，所以不要连续大量释放，不要在密闭小空间做实验，远离一切火种。毕竟咱们是搞实验，不是搞"爆破"。安全第一，幽默第二。

🎯 六、总结：从"打火机气体守护神"到"嵌入式老鸟"

⚠️ 重要说明：本项目仅为 STM32 物联网课程演示实验。MQ-5 属于金属氧化物（MOS）气敏传感器，存在气体交叉干扰（酒精、香水等会误触发），且本实验装置无消防认证，不可替代正规家用报警器，不能用于家庭燃气安全防护。

好了，这场关于 MQ-5 气体传感器的冒险就到这里。我们从一个"看不见的敌人"说起，认识了 MQ-5 这位"电阻变脸"的魔术师，拆解了 STM32 的初始化流程和灵魂主循环，还学会了非阻塞延时的艺术，最后收获了一箩筐避坑经验。

说实话，这个实验的代码并不复杂，但它背后蕴含的思想——初始化外设、轮询状态、非阻塞延时、状态变化检测——是嵌入式开发的"基本功"。把这套功夫练扎实了，以后无论是做温湿度计、烟雾报警器，还是智能家居网关，你都能举一反三，游刃有余。

最后送大家一句话：代码可以沙雕，但态度必须硬核。愿你的每一次实验，都能像 MQ-5 检测到打火机气体一样——反应灵敏，从不误报。咱们下期再见！
