2. 前言

2.1 看清一个对象占用和牵连的内存

搬家时，一件家具本身占多少空间、它附带的包装占多少空间，以及移走它后能一并腾出多少空间，是三个不同的问题。还可以继续追问：从仓库出口到这件家具，最短要经过几道门。

在堆内存分析中，这几类观察分别对应对象本身的 Shallow Size、对象引用的原生对象所占的 Native Size、删除对象后可随之回收的 Retained Size，以及从 GC Root 到实例最短路径的 Depth。这些指标放在一起，才能同时看清单个对象的直接占用、关联占用和存活关系。

2.2 从波动和分配记录定位内存抖动

复印室里有人不断打印又丢弃大批草稿，纸张库存可能没有持续增长，但补纸和清理的动作会异常频繁。要找到源头，不能只看库存总量，还要查哪类草稿最多、是谁在什么时间发起了打印。

对应到 Memory Profiler，短时间内频繁创建对象会带来频繁 GC。先录制内存分配，再按 Allocations 查看数量较多的对象，选择具体实例并检查 Allocation Call Stack，就能把曲线上的异常活动落到实际的对象类型和创建位置。

2.3 沿引用链确认内存泄漏

与反复打印不同，仓库泄漏更像一批本该清走的旧物仍被登记在长期保管清单里。库存会一层层增加；要确认问题，需要查出是哪条保管关系让旧物一直不能离场。

在内存泄漏分析中，阶梯式上升且不回落的内存曲线是观察线索。Heap Dump 中经 GC 后仍然存在的多个 Activity 实例提供进一步证据，而实例下方的 Reference 则用于追踪保留这些实例的引用链，从而定位对象无法回收的原因。

3. Native Size、Shallow Size、Retained Size 与 Depth

后续说明 Memory Profiler 和 MAT 时，会经常出现几个比较重要的指标：Shallow Size 和 Retained Size。在 Memory Profiler 中还会提供 Native Size 和 Depth。Google 在“使用 Android Studio Profiler 工具解析应用的内存和 CPU 使用数据”中讲解了这几个指标的概念，下面会引用原文说明。Java 文档也对 Shallow Size 和 Retained Size 做了详细说明。

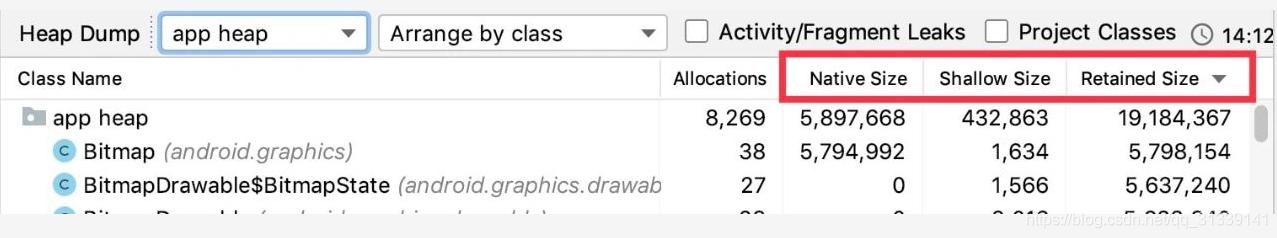

当您拿到一段 Heap Dump 之后，Memory Profiler 会展示类的列表。对于每个类，Allocations 一列显示它的实例数量，右边依次是 Native Size、Shallow Size 和 Retained Size：

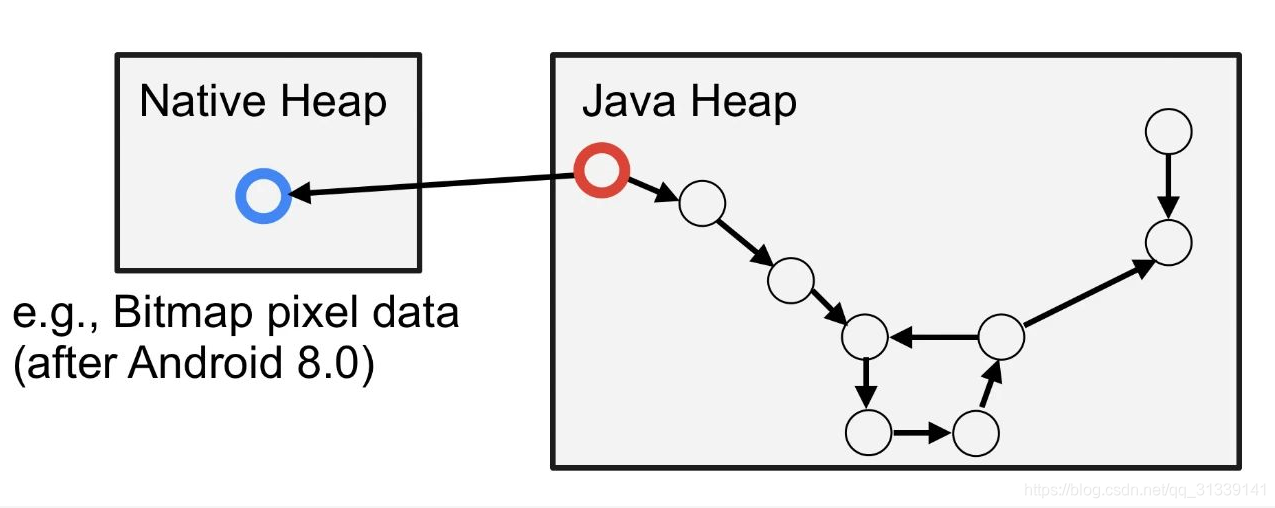

我们用下图表示某段 Heap Dump 记录的应用内存状态。注意红色节点：在这个示例中，该节点所代表的工程对象引用了 Native 对象。这种情况不太常见，但在 Android 8.0 之后，使用 Bitmap 便可能产生此类情景，因为 Bitmap 会把像素信息存储在原生内存中，以减少 JVM 的内存压力。

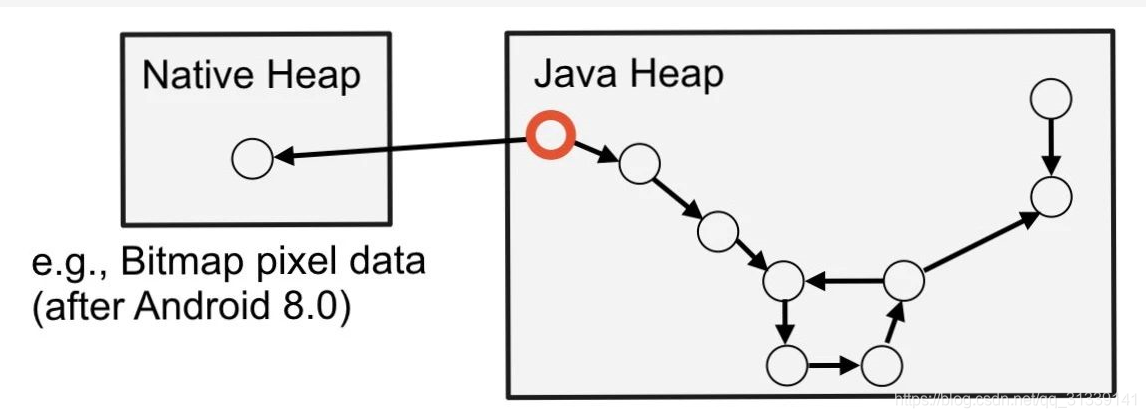

先从 Shallow Size 讲起。这列数据就是对象本身消耗的内存大小，即红色节点自身所占的内存：

Native Size 是类对象所引用的 Native 对象（蓝色节点）消耗的内存大小：

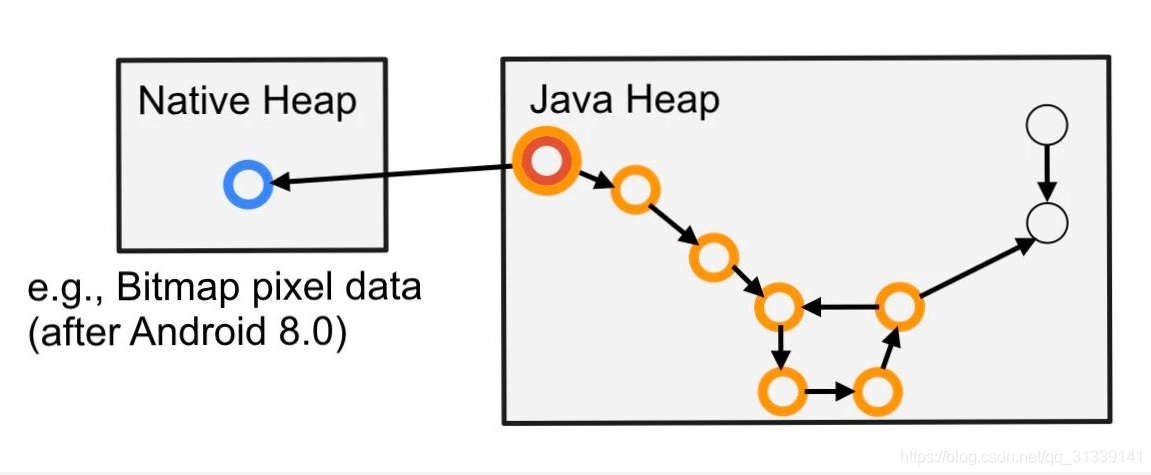

Retained Size 稍复杂些，它是下图中所有橙色节点的大小：

一旦删除红色节点，其余橙色节点都将无法被访问，这时它们就会被 GC 回收。从这个角度讲，它们由红色节点持有，因此被命名为 Retained Size。

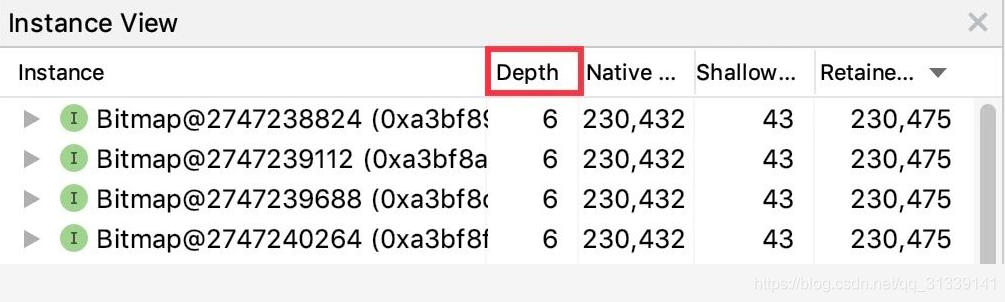

还有一个前面没有提到的数据维度。点击某个类名后，界面中会显示这个类的实例列表，其中有一列新数据：Depth。

Depth 是从 GC Root 到达这个实例的最短路径，图中的数字就是每个对象的深度。

一个对象离 GC Root 越近，就越有可能与 GC Root 通过多条路径相连，也越可能在垃圾回收中被保留下来。

以红色节点为例，如果从其左边来的任意一个引用被破坏，红色节点就会变成不可访问状态并被垃圾回收。对于右边的蓝色节点，如果希望它被垃圾回收，则需要把左右两边的路径都破坏。

如果看到某个实例的 Depth 为 1，就需要格外警惕：这意味着它直接被 GC Root 引用，同时也意味着它永远不会被自动回收。

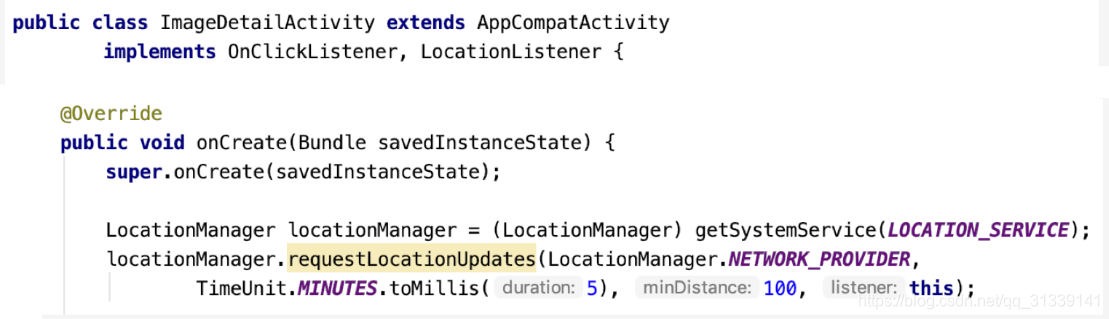

下面是一个示例 Activity，它实现了 LocationListener 接口。高亮代码 requestLocationUpdates() 会使用当前 Activity 实例向 locationManager 注册监听。如果忘记注销，这个 Activity 就会泄漏。它将一直留在内存里，因为位置管理器是一个始终存在的 GC Root：

您可以在 Memory Profiler 中查看这一情况。点击一个实例，Memory Profiler 会打开面板，显示谁正在引用这个实例：

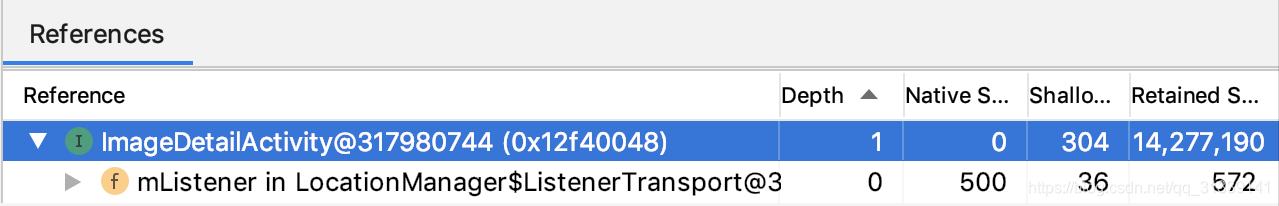

可以看到，位置管理器中的 mListener 正在引用这个 Activity。还可以通过引用面板导航到堆的引用视图，验证这条引用链是否符合预期，并借此判断代码中是否存在泄漏以及泄漏的位置。

4. Memory Profiler

Memory Profiler 是 Android Studio 内置的内存分析工具，适用于查看实时内存情况。

4.1 Memory Profiler 界面说明

官方文档：使用 Memory Profiler 查看 Java 堆和内存分配。

4.2 Memory Profiler 查找内存抖动

查找内存抖动比较简单。运行中的程序在 Memory Profiler 中会呈现为短时间内内存上下波动，并频繁触发 GC 回收。

内存抖动比较常见的地方：

• 自定义 View 的 onMeasure()、onLayout()、onDraw() 中直接使用 new 创建对象
• 列表（如 RecyclerView）的 onBindViewHolder() 中直接使用 new 创建对象
• 有循环的代码中创建对象

用一个简单案例模拟内存抖动：

public class MainActivity extends AppCompatActivity {

@SuppressWarnings("HandlerLeak")
private Handler mHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
// 模拟内存抖动
for (int i = 0; i < 100; i++) {
String[] args = new String[100000];
}

mHandler.sendEmptyMessageDelayed(0, 30);
}
};

@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

findViewById(R.id.button).setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
mHandler.sendEmptyMessage(0);
}
});
}
}

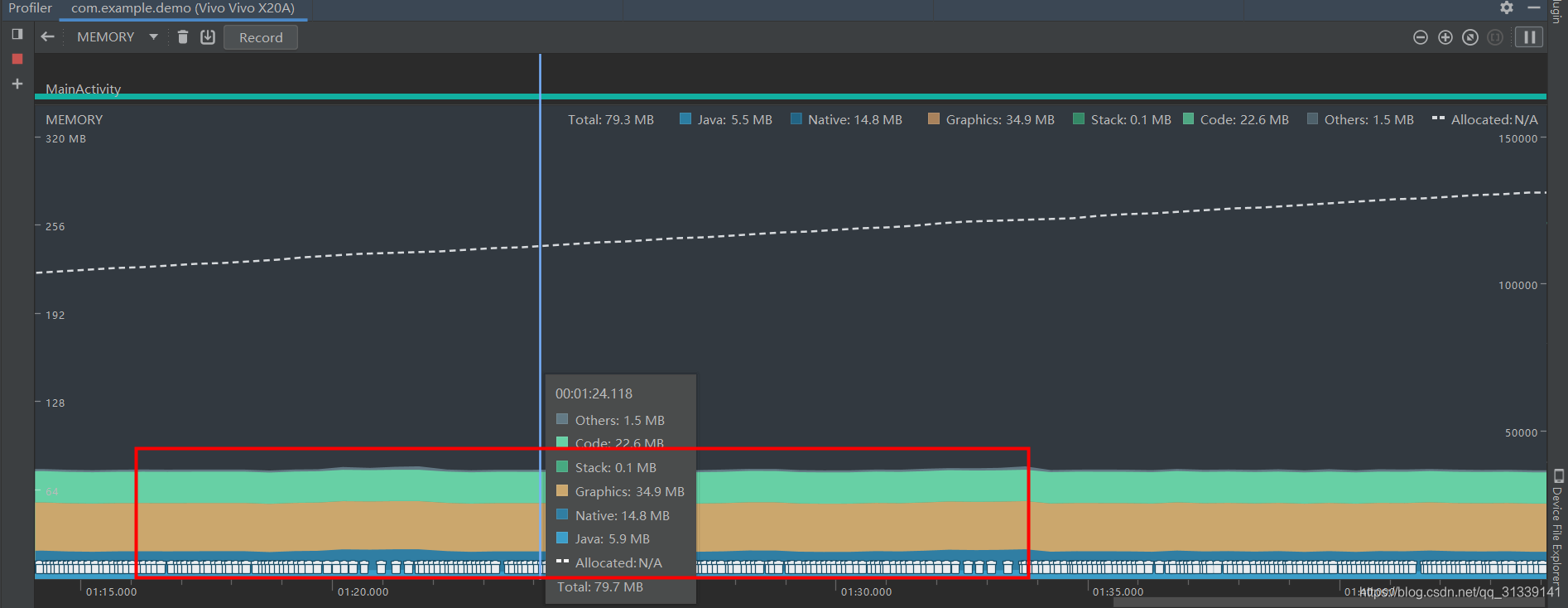

这个案例就是点击按钮时频繁创建对象。在真机上运行上面的程序也许不会出现锯齿状的内存波动，但会有非常频繁的 GC 回收，如下图：

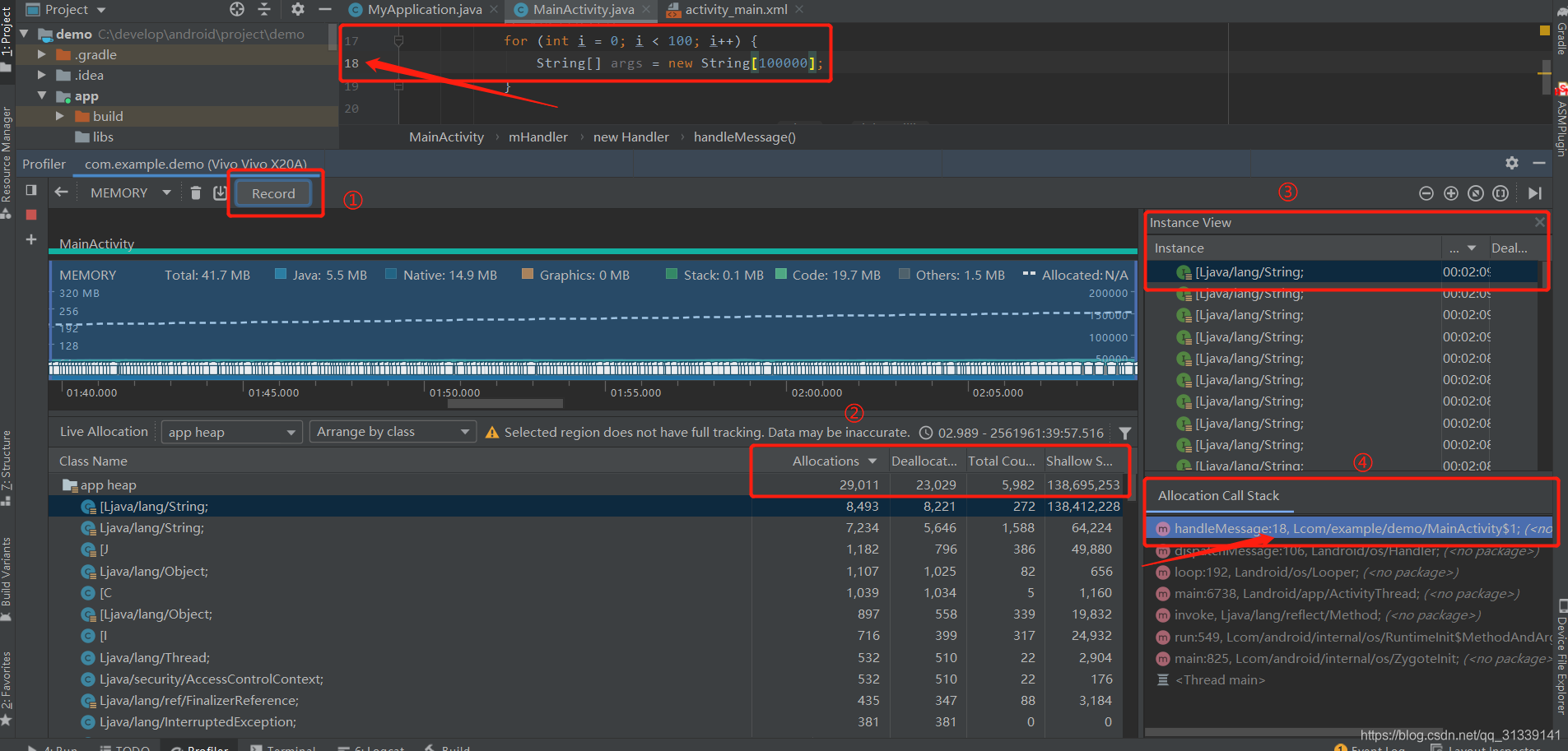

如何具体定位发生内存抖动的位置？

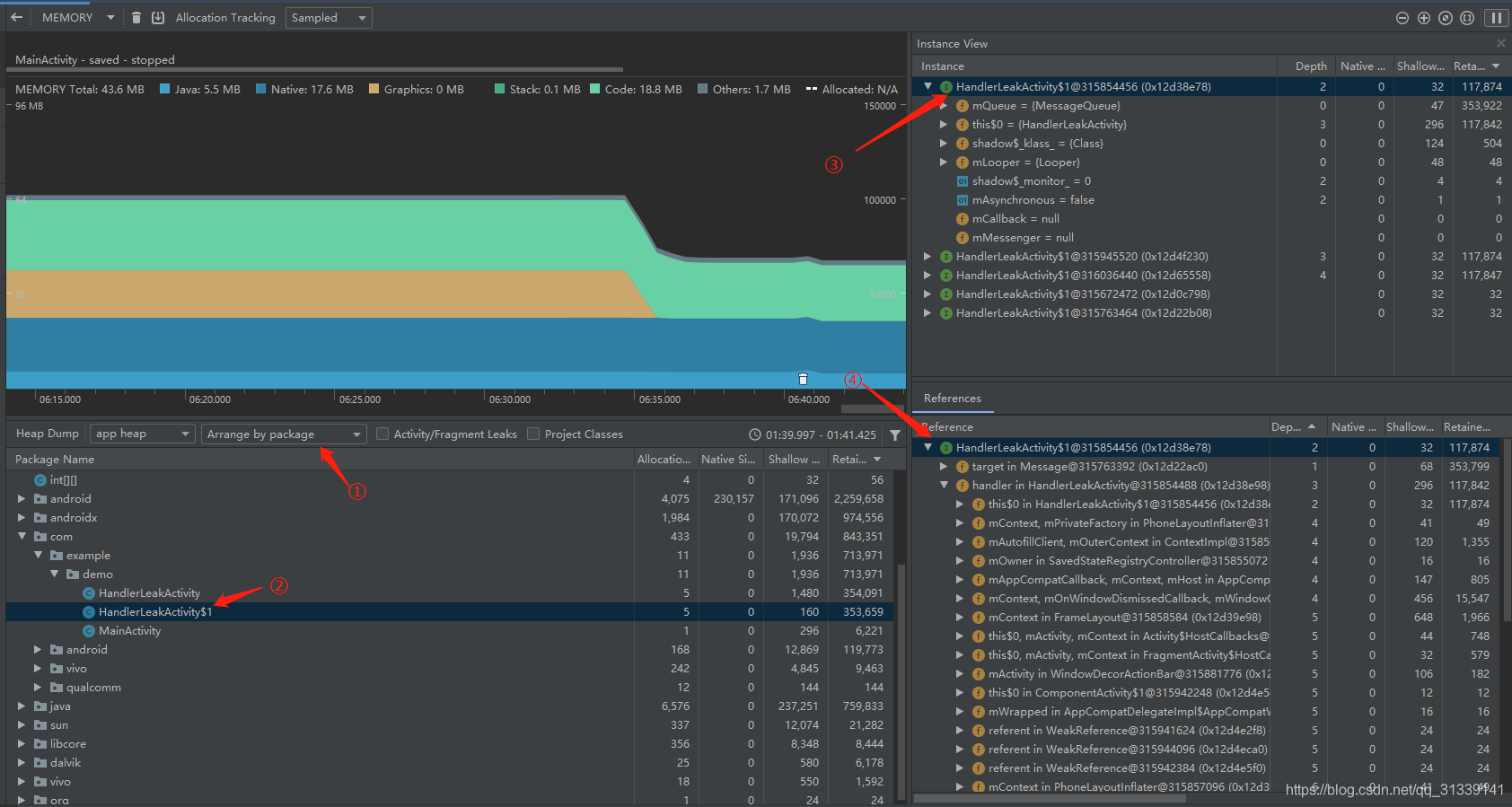

按照上图步骤操作：

上述操作还有一些小技巧：

• 执行位置①的操作前，为排除干扰，一般先手动执行 GC，再录制变化的内存。在 Android 8.0 以上的设备中，可以实时拖动 Memory Profiler，选择要查看的内存波动范围。
• 位置②的示例直接使用 Arrange by class 查看，但在实际项目中，更多会选择 Arrange by package，查看自己项目包名下的类。

4.3 Memory Profiler 查找内存泄漏

上面讲到，内存泄漏会伴随内存抖动。发生内存泄漏时，可用内存不断减少；系统需要内存却发现内存不足时就会执行 GC，因此产生内存抖动。

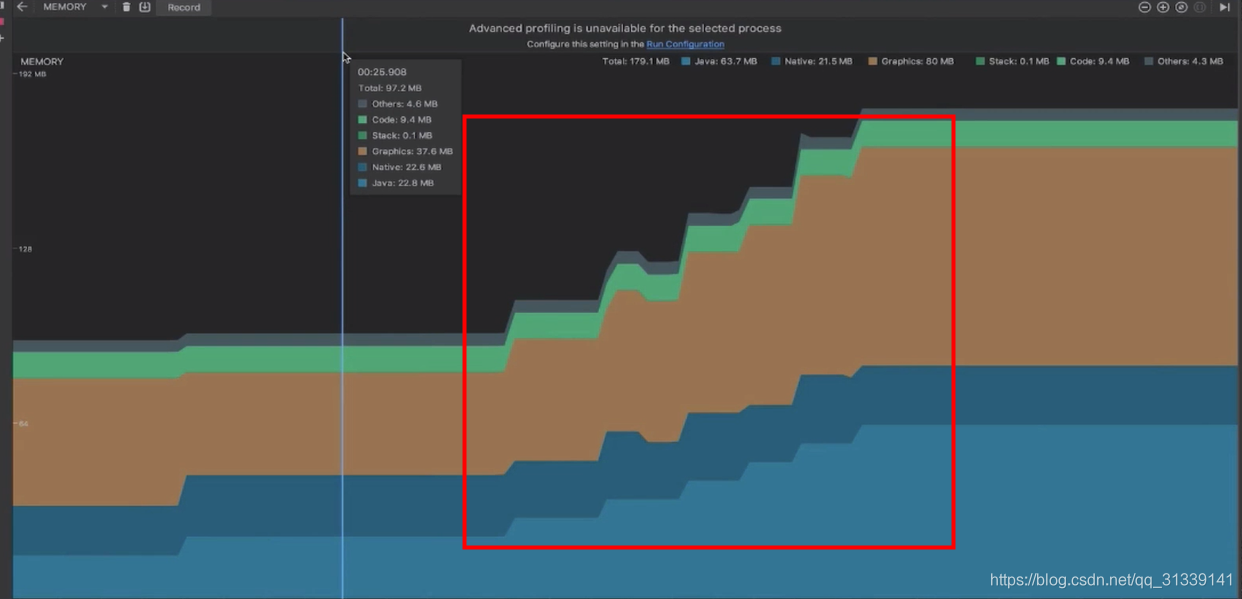

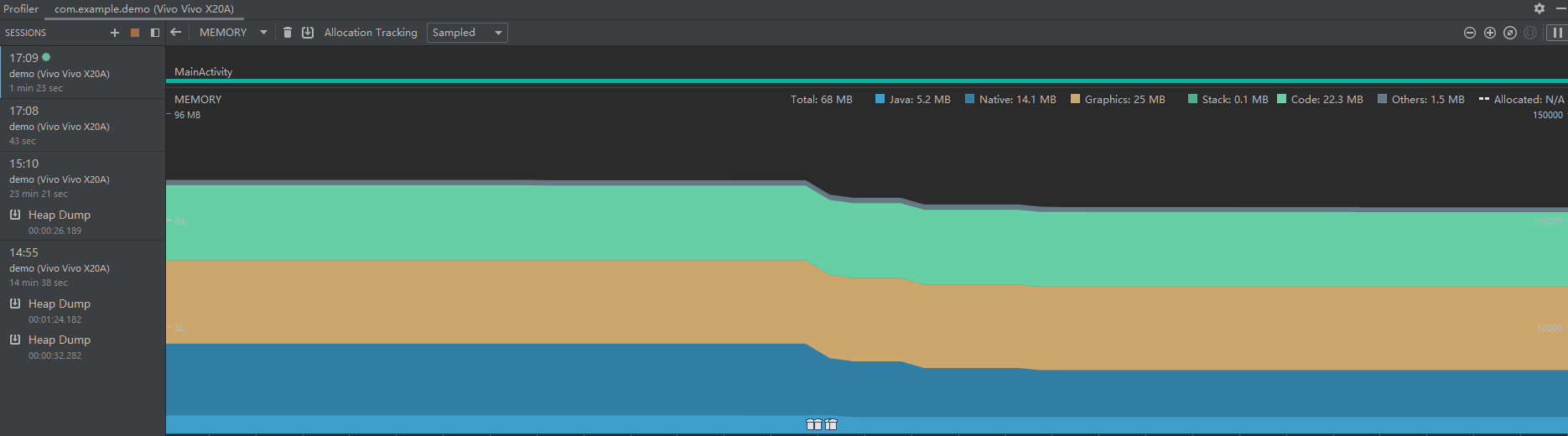

发生内存泄漏时，Memory Profiler 会呈现类似阶梯式的内存上升趋势，而且内存没有降下来：

上图的内存泄漏比较明显。实际项目开发中出现内存泄漏时，趋势可能并不明显，需要运行较长时间才能发现内存在缓慢上升。这时就需要 Dump Heap 帮助定位。

接下来使用 Handler 内存泄漏案例，简单说明如何使用 Memory Profiler 分析内存泄漏。

public class HandlerLeakActivity extends AppCompatActivity {
private static final String TAG = HandlerLeakActivity.class.getSimpleName();

private Handler handler = new Handler() {
@Override
public void handleMessage(Message msg) {
if (msg.what == 0) {
Log.i(TAG, "handler receive msg");
}
}
};

@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
handler.sendEmptyMessageDelayed(0, 10 * 1000);
}
}

上面的代码很简单：启动 App 后，每次进入 HandlerLeakActivity 都使用 Handler 延迟 10 秒发送消息；在 10 秒内退出界面，并不断重复该操作。

重复多次可能引发内存泄漏的操作，使用 Memory Profiler 执行堆转储，生成 HPROF 文件。建议操作前先执行 GC，以排除干扰：

在 Memory Profiler 中查看堆转储生成的 HPROF 文件：

可以发现，手动执行 GC 后，Allocations 中仍显示 5 个 HandlerLeakActivity，堆转储的 Instance View 下也仍显示多个 Activity 实例，说明已经发生内存泄漏。要进一步定位泄漏，可以在 Instance View 中点击发生泄漏的实例类对象；Instance View 下方的 Reference 会显示具体的引用链。

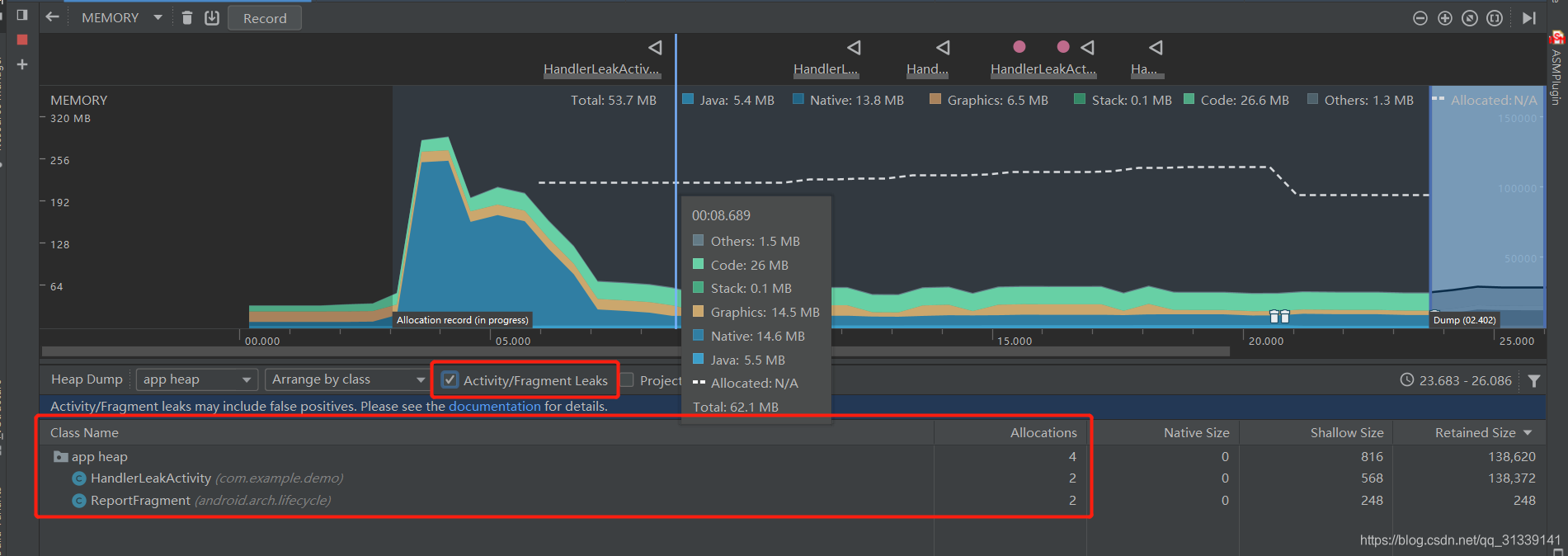

新版本的 Memory Profiler 提供了 Activity/Fragment Leaks 复选框，选中后可以直接找到可能发生内存泄漏的位置：
