1. 本文主旨

• 增程器系统架构

• 增程器工作原理及性能特点

2. 增程器系统架构

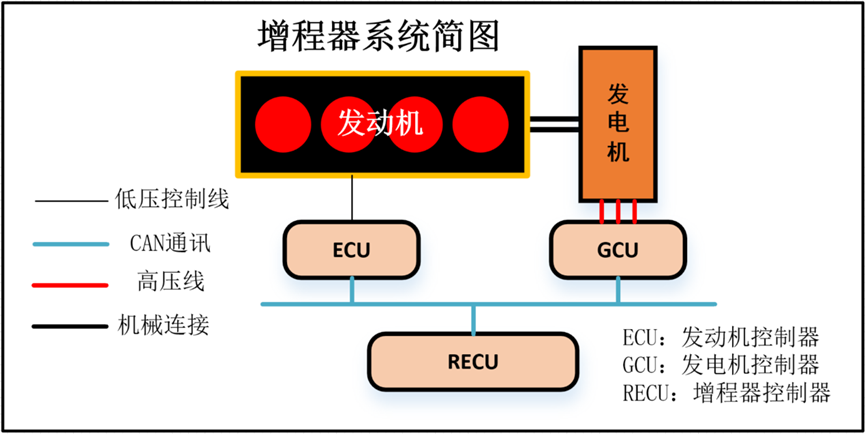

现代增程器普遍采用“发动机 + 发电机 + 控制系统”的高度集成化构型。该总成作为独立的发电单元，其核心使命是在高效区间内将燃料的化学能持续转化为电能。其架构简图如下：

2.1发动机系统

发动机是增程器的能量源头，现阶段增程器专用发动机多采用阿特金森循环（Atkinson Cycle）或米勒循环（Miller Cycle）技术。其共同特点是通过特定的配气相位或增压策略，实现膨胀比大于压缩比，使燃烧燃气在气缸内进行更充分的膨胀，从而将更多的热能转化为机械功，显著提升热效率。

2.2发电机系统

发电机通常选用永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）。发动机飞轮与发电机转子通过刚性联轴器直接耦合，构成一个整体的动力单元。发电机负责将发动机输出的机械能高效地转化为电能。

2.3控制系统

控制系统作为增程器的“决策中枢”，是一个分层式网络，通常包含：

• ECU（Engine Control Unit）：发动机控制器，负责发动机的喷油、点火与燃烧管理。

• GCU（Generator Control Unit）：发电机控制器，负责发电机的励磁与输出电能调节。

• RECU（Range Extender Control Unit）：增程器系统顶层控制器，负责协调ECU与GCU。

RECU根据整车需求功率与电池状态，向ECU发送转速指令，向GCU发送扭矩指令，通过“转速-扭矩”解耦控制，确保整个系统稳定运行在目标工作点上。

2.4机械耦合与电控解耦：

增程器通过“机械耦合，电控解耦”实现高效协同：

• 机械耦合：发动机与发电机刚性连接，构成单一的旋转动力学系统。

• 电控解耦：通过RECU的协调控制，使发动机专注于维持高效转速，发电机则通过调节扭矩来平衡发电功率，最终实现发动机工况与车辆行驶工况的解耦（“车-机解耦”）

3. 增程器的工作原理及性能特点

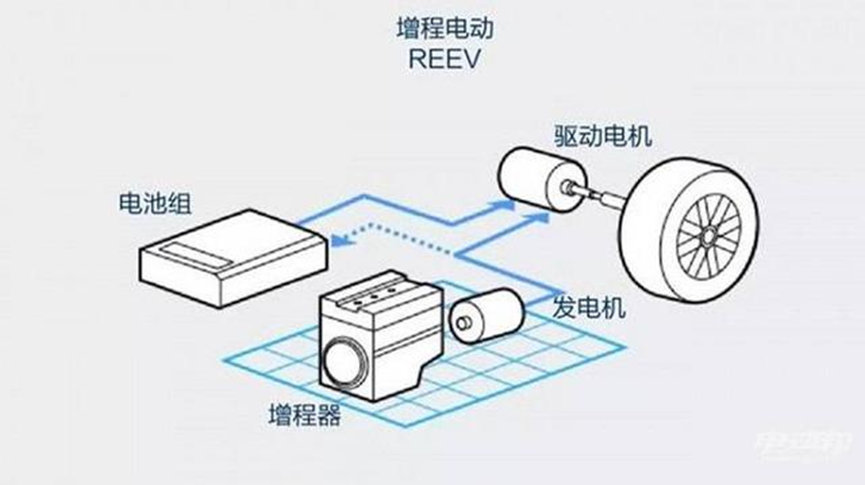

增程器的核心工作原理是串联式（Series Hybrid）能量路径：发动机驱动发电机发电，所产生的电能直接供给驱动电机，盈余部分则为动力电池充电。在整个过程中，发动机与车轮之间没有机械连接，其转速与车速完全解耦。这使得发动机可以不受路况干扰，持续运行在预设的最优效率区间（Brake Specific Fuel Consumption, BSFC最优区域）。

3.1 发电效率与燃油经济性

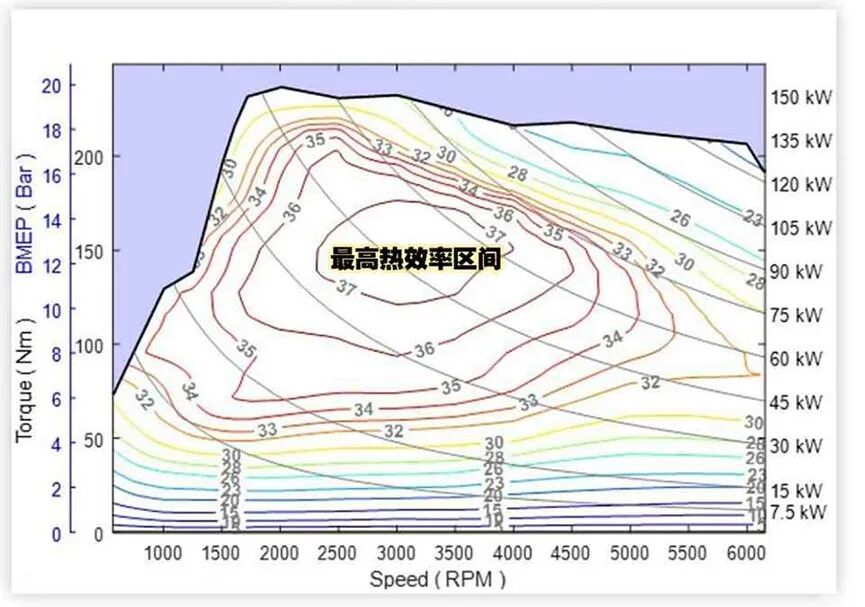

增程器的根本优势在于规避了传统内燃机在车辆行驶中无法避免的低效工况（如低速高负荷、高速低负荷）。下图展示了某发动机的万有特性曲线，其中深红色区域为高效区。增程器控制策略的目标就是使其持续工作在该区域内。

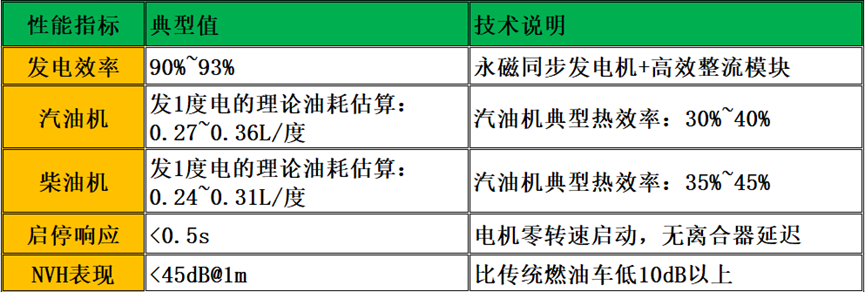

增程器系统发电总效率可近似由其核心部件峰值效率的乘积估算：

• 高效阿特金森循环发动机最高有效热效率：约 40%

• 永磁同步发电机/电机最高效率：约 96%

• 增程器系统峰值发电效率 ≈ 40% × 96% = 38.4%

在真实的整车综合工况下，由于工作点的动态调整与传动损耗，增程器的平均发电效率通常在35%-40%范围内。相比之下，传统燃油车动力系统受多变工况制约，其平均有效效率多处于25%-30%的区间。这表明增程技术在能量转换环节具有显著优势

3.2 驾驶平顺性与NVH表现

由于发动机与驱动轮解耦，无需响应车辆的瞬时加减速需求，其运行工况极为稳定，从根本上避免了因转速突变引起的振动与噪声。此外，整车控制器（VCU）会基于车辆状态进行NVH优化控制，例如在低速行驶时，因环境噪声较低，VCU会适当限制增程器的输出功率，以进一步提升车内静谧性。

3.3技术路线对比：增程器 vs. 传统发动机 vs. PHEV

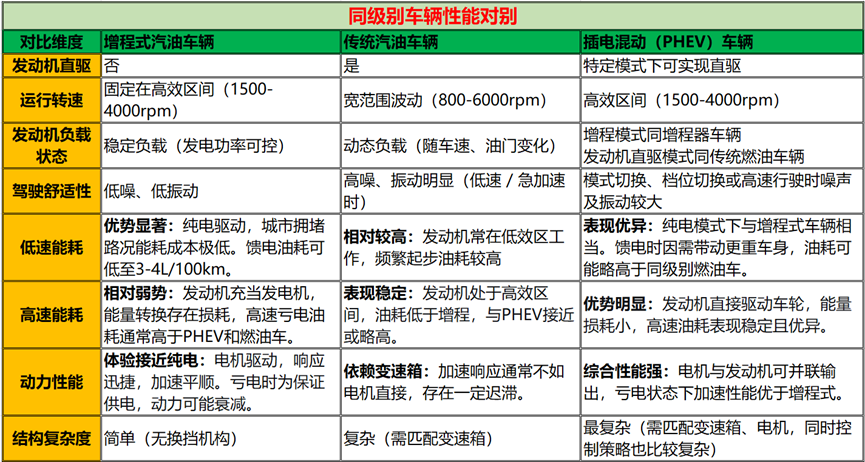

为更清晰地定位增程技术，以下从工作工况、经济性、动力性等维度，将其与传统发动机及插电式混合动力（PHEV）进行对比：

增程器的设计哲学在于 “让专业的部件做专业的事”。它通过串联式能量路径与精细的电控解耦，使发动机得以持续运行于最高效区间，专注发电。这不仅从源头上提升了能量利用效率，还带来了更优异的平顺性与静谧性，使其成为当前平衡长续航、低能耗与驾驶体验的有效技术方案之一。
