eNSP实战 | 策略路由 PBR 实现：不同源网段走不同出口

一、实验背景：为什么要用 PBR

普通路由器 / 三层交换机选路只看目的 IP（查路由表）。当内网只有一个默认出口时，无论流量从哪来，上网都挤向同一个出口，无法 "分网段分流"。

但真实企业里常有这样的需求：

• 办公区 / 财务部（网段 A）→ 走出口路由器 R1（运营商 A）
• 宿舍区 / 访客区（网段 B）→ 走出口路由器 R2（运营商 B）
• 两个网段之间内网互访 → 不绕出口，三层直接转发

这种 "按源地址选路" 的需求，普通路由表做不到，必须用策略路由 PBR（Policy-Based Routing）：它可以在原有路由表之外，按源地址等条件强制指定下一跳，实现 "不同来源走不同出口"。

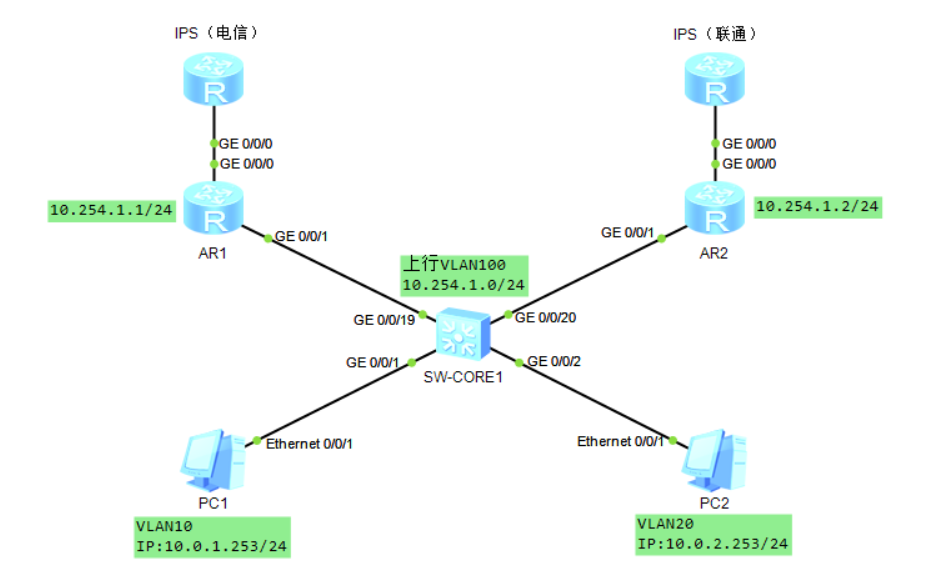

二、实验拓扑与地址规划

表格

实现目标：

• 10.0.1.0/24 上网流量 → 下一跳 10.254.1.1（R1）
• 10.0.2.0/24 上网流量 → 下一跳 10.254.1.2（R2）
• 10.0.1.x ↔ 10.0.2.x 内网互访 → 不重定向，交换机三层直接转发

三、配置思路：PBR 的 MQC 五件套

PBR 用的是 MQC（模块化 QoS 命令行） 框架，记住 5 步就不会乱：

一句话记忆：ACL 负责 "认人"，behavior 负责 "扔哪"，policy 负责 "配对"，接口负责 "在哪生效"。

四、详细配置步骤

以下主体配置全部在核心交换机 SW-CORE1 上完成，出口路由器只补回程路由（Step 7）。

Step 1：核心交换机 SW-CORE1 基础三层互通

shell

sys
sysname SW-CORE1
#
# —- 网段A 网关（PC1）—-
interface Vlanif 10
ip address 10.0.1.254 24
quit
# —- 网段B 网关（PC2）—-
interface Vlanif 20
ip address 10.0.2.254 24
quit
# —- 上行互联 VLAN100（接 AR1、AR2）—-
interface Vlanif 100
ip address 10.254.1.254 24
quit
#
# —- 物理口划入 VLAN —-
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10 # 接 PC1（网段A）
quit
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20 # 接 PC2（网段B）
quit
interface GigabitEthernet0/0/19
port link-type access
port default vlan 100 # 接 AR1
quit
interface GigabitEthernet0/0/20
port link-type access
port default vlan 100 # 接 AR2
quit
#
# （可选）Sw-core1 自身默认路由兜底
ip route-static 0.0.0.0 0.0.0.0 10.254.1.1

解析：redirect ip-nexthop 要求下一跳可达（本实验 AR1/AR2 与 S1 同在 10.254.1.0/24，属直连），所以上行互联先配通；PC 的接入 VLAN 也在此一并就绪。

Step 2：定义 ACL（匹配源网段，先排除内网！）

shell

# —- 匹配网段A：源 10.0.1.0/24 —-
acl number 3001
rule 5 deny ip source 10.0.1.0 0.0.0.255 destination 10.0.0.0 0.0.255.255
rule 10 permit ip source 10.0.1.0 0.0.0.255
quit

# —- 匹配网段B：源 10.0.2.0/24 —-
acl number 3002
rule 5 deny ip source 10.0.2.0 0.0.0.255 destination 10.0.0.0 0.0.255.255
rule 10 permit ip source 10.0.2.0 0.0.0.255
quit

解析（本实验最容易出错的地方，重点看）：

• 3001/3002 是高级 ACL（3000~3999），能同时匹配源和目的地址。
• 0.0.0.255 是反掩码：0 表示对应位必须相同，1 表示任意。/24 的反掩码就是 0.0.0.255（换算公式：反掩码 = 255.255.255.255 − 正掩码）。
• 为什么要加 rule 5 deny？ 如果只写 permit source 10.0.1.0/24，那么网段 A 发往内网 10.0.2.x 的包同样 "源匹配"，会被一起重定向到 R1，内网互访就会绕行甚至不通。所以先用 deny 把 "目的为内网 10.0.0.0/16" 的流量排除 ——deny 表示该包不匹配这个分类器、不重定向，走正常三层转发，剩下的 permit 才是真正要出外网的流量。这是实现 "内网互通不走 PBR" 的关键。
• ACL 规则按编号从小到大顺序匹配、先匹配先生效，所以 deny 必须放在 permit 前面。
• 10.0.0.0 0.0.255.255 表示内网 10.0.0.0/16，请按你实际内网网段调整。

Step 3：定义流分类器（把 ACL 变成 "分类器"）

shell

# —- 分类器 ACL-3001：匹配 ACL 3001 的流量 —-
traffic classifier ACL-3001
if-match acl 3001
quit

# —- 分类器 ACL-3002：匹配 ACL 3002 的流量 —-
traffic classifier ACL-3002
if-match acl 3002
quit

解析：if-match acl 把上一步的 ACL 引入分类器。这一步特别容易漏——traffic policy 里引用的 classifier 必须先用 traffic classifier 定义，否则策略不生效或直接报错。

Step 4：定义流行为（动作 = 重定向下一跳）

shell

# —- 网段A 的动作：强制下一跳 AR1 —-
traffic behavior PBR-AR1
redirect ip-nexthop 10.254.1.1
quit

# —- 网段B 的动作：强制下一跳 AR2 —-
traffic behavior PBR-AR2
redirect ip-nexthop 10.254.1.2
quit

解析：redirect ip-nexthop 是 PBR 的核心动作 —— 命中的报文不再查路由表，直接按指定下一跳转发。注意命令是 ip-nexthop（半角连字符），很多手稿会用成全角 ‑，直接复制进 CLI 会报错，务必手敲或先转成半角。

Step 5：定义流策略并绑定

shell

# —- 流策略：把分类器和行为一一配对 —-
traffic policy PBR-POLICY
classifier ACL-3001 behavior PBR-AR1
classifier ACL-3002 behavior PBR-AR2
quit

解析：报文在策略里从上到下匹配、先匹配先执行。如果两个分类器都不命中（例如内网互访流量在 ACL 里已被 deny），就回到正常路由表转发—— 这正是 "内网互通不走 PBR" 的最终落点。

Step 6：在用户接入的物理接口入方向应用

⚠️ 模拟器版本注意：受 eNSP 模拟器版本限制，部分交换机型号（如 S5700）不支持在 interface Vlanif 三层接口上应用 traffic-policy 做 PBR（实测不生效 / 报错）。变通做法：把策略应用在用户接入的物理接口（access 口）入方向，效果一致 —— 因为用户流量本来就是从该物理口进入交换机的。

shell

# —- 网段A 接入接口：入方向应用（PC1 上联口 GE0/0/1）—-
interface GigabitEthernet0/0/1
traffic-policy PBR-POLICY inbound
quit

# —- 网段B 接入接口：入方向应用（PC2 上联口 GE0/0/2）—-
interface GigabitEthernet0/0/2
traffic-policy PBR-POLICY inbound
quit

解析：

• 方向仍是 inbound：PBR 只对 "从该接口进入" 的流量生效，正好是用户上网走向。
• 同一张策略 PBR-POLICY 挂两个物理口互不干扰：GE0/0/1 进来的只有网段 A 的包（匹配 ACL-3001 → R1），GE0/0/2 进来的只有网段 B 的包（匹配 ACL-3002 → R2）。
• 内网互访逻辑不变：PC1 → PC2 进入 GE0/0/1 后，ACL-3001 的 rule 5 已 deny 内网目的、ACL-3002 源地址又不匹配，故不重定向，走交换机三层正常转发 ——"内网互通不走 PBR" 依然成立。
• 若换到支持的环境（真实设备或更高版本模拟器），仍可改回 interface Vlanif 10 / 20 上 traffic-policy PBR-POLICY inbound，两种挂法效果等价。

Step 7：出口路由器 AR1 / AR2 配置

shell

# ================= AR1（出口1，接电信A）=================
interface GigabitEthernet0/0/0
ip address 202.96.134.1 255.255.255.0 # 连 ISP（电信A）
quit
interface GigabitEthernet0/0/1
ip address 10.254.1.1 255.255.255.0 # 连 SW-CORE1（上行 VLAN100）
quit
ip route-static 10.0.1.0 255.255.255.0 10.254.1.3 # 回程：网段A 经 SW-CORE1
ip route-static 0.0.0.0 0.0.0.0 202.96.134.133 # 去外网默认路由

# ================= AR2（出口2，接电信B）=================
interface GigabitEthernet0/0/0
ip address 202.96.128.1 255.255.255.0 # 连 ISP（电信B）
quit
interface GigabitEthernet0/0/1
ip address 10.254.1.2 255.255.255.0 # 连 SW-CORE1（上行 VLAN100）
quit
ip route-static 10.0.2.0 255.255.255.0 10.254.1.3 # 回程：网段B 经 SW-CORE1
ip route-static 0.0.0.0 0.0.0.0 202.96.128.68 # 去外网默认路由

解析：PBR 只管去程；回程必须由出口路由器静态路由指回 S1（10.254.1.3），否则 "能出去、回不来"。默认路由是去外网目标（电信侧 202.96.x.x 为直连网段，配上是为更真实、也覆盖其它外网目标）。

Step 8：运营商 ISP 模拟设备配置（验证 ping 外网必需）

shell

# ================= ISP（电信A）：模拟运营商 =================
sysname ISP-TELECOM-A
interface GigabitEthernet0/0/0
ip address 202.96.134.133 255.255.255.0 # 外网地址（ping 目标），连 AR1
quit
ip route-static 0.0.0.0 0.0.0.0 202.96.134.1 # 回程默认路由指回 AR1

# ================= ISP（电信B）：模拟运营商 =================
sysname ISP-TELECOM-B
interface GigabitEthernet0/0/0
ip address 202.96.128.68 255.255.255.0 # 外网地址（ping 目标），连 AR2
quit
ip route-static 0.0.0.0 0.0.0.0 202.96.128.1 # 回程默认路由指回 AR2

解析：eNSP 里没有真实互联网，ISP 模拟设备必须自己配互联接口 IP（把外网目标地址配在接口上）、回程路由（默认路由指回对应出口路由器），否则 ping 外网不通。想再模拟 8.8.8.8 可在 ISP 上加 LoopBack：interface LoopBack 0 / ip address 8.8.8.8 255.255.255.255。

五、验证（一步步确认 PBR 生效）

1. 查看配置是否正确（注意：MQC 相关 display 命令必须带 user-defined）

shell

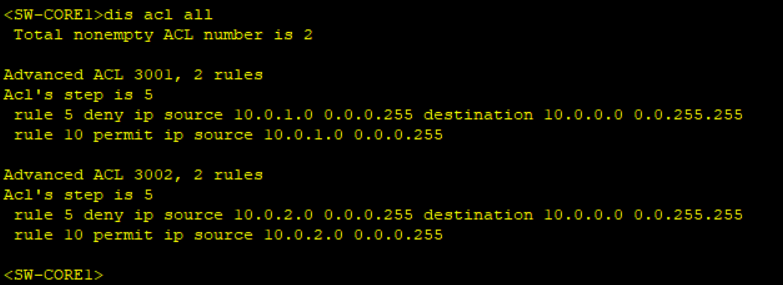

display acl all # 查看 ACL

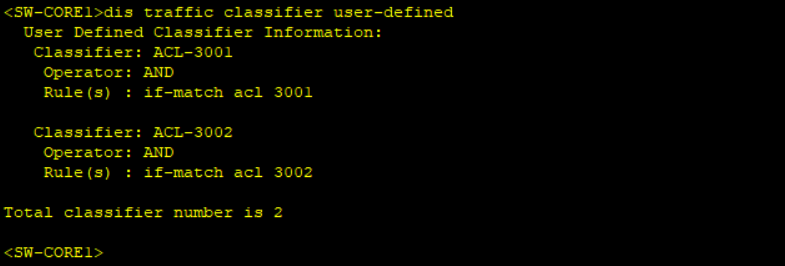

display traffic classifier user-defined # 查看自定义流分类器（必须带 user-defined）

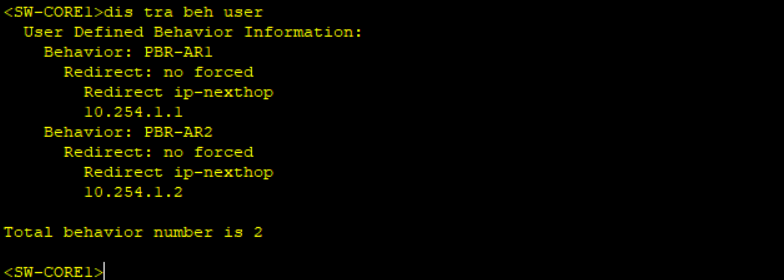

display traffic behavior user-defined # 查看自定义流行为（必须带 user-defined）

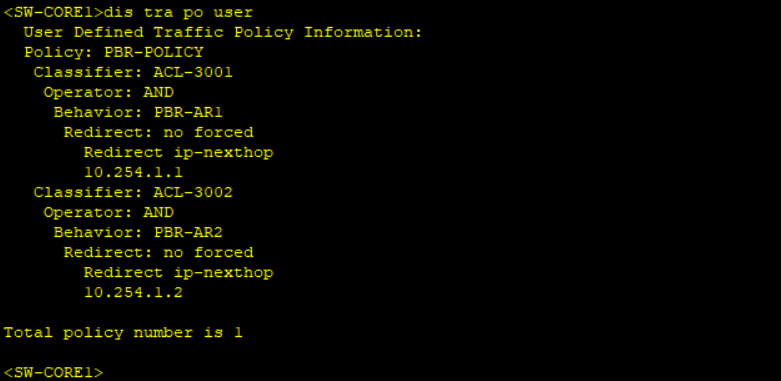

display traffic policy user-defined # 查看自定义流策略

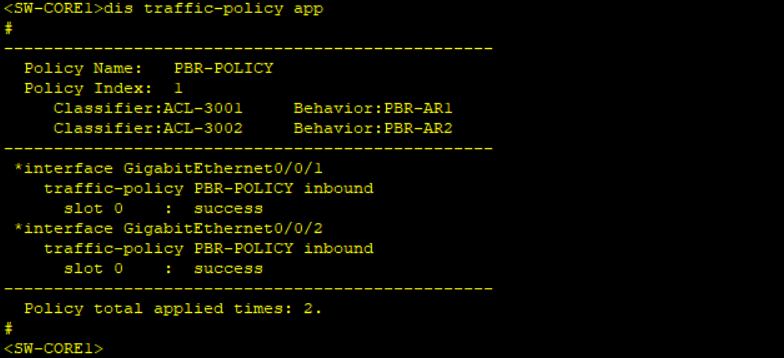

display traffic-policy applied-record # 查看策略应用在哪个接口/方向（此命令无需带参数）

2. 功能验证（核心）

在 网段 A 的 PC1 上：

shell

ping 202.96.134.133 # 上网能通
tracert 202.96.134.133 # 第一跳应显示 10.254.1.1（AR1）→ 证明走了 AR1 出口

在 网段 B 的 PC2 上：

shell

ping 202.96.128.68 # 上网能通
tracert 202.96.128.68 # 第一跳应显示 10.254.1.2（AR2）→ 证明走了 AR2 出口

3. 内网互通验证

shell

# 在 PC1A 上 ping 网段B 的 PC2
ping 10.0.2.253

能通，且不经过任何出口路由器—— 说明内网流量没被重定向，走了正常三层转发。

4. 查看 PBR 匹配统计（进阶）

shell

display traffic policy statistics interface Vlanif 10 inbound # 网段A 重定向计数
display traffic policy statistics interface Vlanif 20 inbound # 网段B 重定向计数

小技巧：被重定向的流量不查路由表，可以对照 display ip routing-table 理解 —— 去往 8.8.8.8 的包明明命中默认路由，却被 PBR 改道了，这就是策略路由 "劫持" 路由表选路的证明。

六、关键点与避坑总结

表格

七、小结

一句话总结本实验：用 ACL 认来源，用 redirect 换出口，内网目的提前 deny，回程路由别忘配。 掌握 MQC 五件套（ACL → classifier → behavior → policy → inbound 应用），策略路由就能灵活实现 "按源分流"" 按应用分流 " 等各种选路需求。
