BMS动力电池管理系统：电动车的大脑，决定续航、寿命与安全

看不见的电动车大脑，一文读懂BMS电池管理系统

续航虚标、电池起火背后，都和BMS息息相关

拆解BMS：从采集、SOC估算到均衡、热管理全解析

电动车自燃、续航虚标、电池质保相关话题；用户高频疑问：为什么实际续航和表显不一样？BMS坏了有什么现象？主动均衡和被动均衡哪个好？
在这里插入图片描述

【核心结论】
BMS（电池管理系统）是新能源汽车动力电池的大脑，它采集电压、电流、温度数据，计算剩余电量SOC，做均衡、热管理、高压安全防护。
没有BMS，锂电池极易出现过充过放、单体不一致、热失控起火；SOC估算、电池均衡是BMS最大技术难点，不同采集、均衡方案，在成本、精度、安全性上各有取舍。
关键词：BMS、电池管理系统、SOC、被动均衡、主动均衡、热管理、动力电池、绝缘检测、CAN总线

引言

买电动车，大家都关心续航、电池容量，却常常忽略一个关键部件——BMS电池管理系统。
同样的电池电芯，BMS做得好，可以充分释放续航、延长电池寿命；BMS算法或者硬件拉胯，就会出现续航虚标、电池衰减快，严重情况下甚至引发热失控风险。
今天我们就从工程角度，把BMS这套“电池大脑”讲明白。

BMS八大核心能力：数据采集、电池状态计算、能量管理、安全管理、热管理、均衡控制、通信功能、人机接口。
简单理解：它一边读取电池全部状态，一边做决策保护电池，同时和整车、充电机对话。

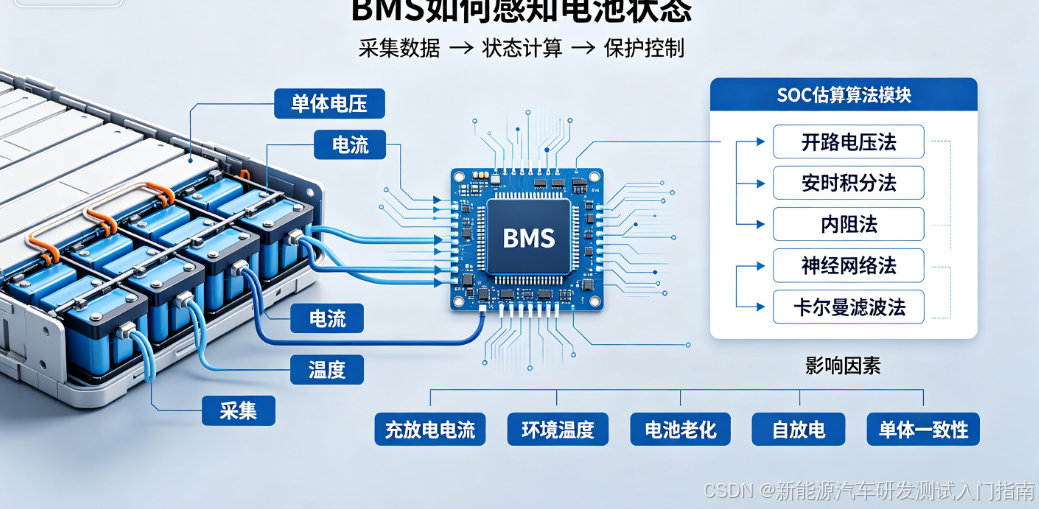

一、一切的起点：BMS如何感知电池？

所有算法、保护逻辑，都建立在精准采集之上。BMS需要实时采集单体电压、电池温度、总电流三组核心数据。
在这里插入图片描述

1️⃣单体电压采集，5种技术路线

电池包由几十上百颗单体串联而成，每一颗电芯电压都要被监控。

继电器阵列法：适合高压、高精度多串电池场景；

恒流源法：电路简单，抗共模干扰强，综合实用性高；

隔离运放采集法：精度高、可靠性强，缺点成本高；

压/频转换电路采集法：依靠电容器件，电容误差会拉低整体测量精度；

线性光耦合放大电路：隔离抗干扰能力优秀，但是电路复杂，影响精度的因素较多。

小结：没有完美采集方案，产品是在精度、成本、电路复杂度之间做取舍。

2️⃣温度采集，电池的体温计

温度直接影响锂电池性能与安全，行业三种主流测温：

热敏电阻（车用最普遍）：成本低；但线性度一般，器件本身有制造误差；
热电偶：测量准确度高，但输出是毫伏微弱信号，外围放大电路复杂；
集成数字温度传感器AD590 / DS18B20：出厂校准，精度高，直接输出数字信号，适配车载数字系统。

3️⃣电流采集，看清充放电大小

方案特点车载使用情况

分流器	成本低，无隔离	多用于小电流测量
互感器	只能测交流电	新能源车极少单独使用
霍尔传感器	交直流脉冲全部可测，电气隔离	车载主流方案，应用广泛
光纤传感器	性能强，隔离优秀	价格昂贵，尚未普及

金句：采集就是BMS的眼睛耳朵，如果采集数据失真，后面所有算法全部失效。

二、BMS最难课题：SOC剩余电量估算

SOC，电池荷电状态，也就是仪表盘上显示的电池剩余百分比。
很多车主吐槽“续航虚”，很大根源就来自SOC估算不准。

影响SOC精度的5大因素

充放电电流：大电流下，电池实际可用容量会下降；

环境温度：低温、高温都会改变电池可用容量；

电池老化衰减：循环使用后，电池实际容量持续降低；

自放电：电池静置自己掉电，受温度影响；

电芯一致性：电池包内部单体差异，会干扰SOC判断。

SOC估算准，有什么价值？

✅保护电池，防止过充过放；
✅充分释放电池性能，还原真实续航；
✅降低电池硬件冗余，控制整车制造成本；
✅减少故障，降低后期维护成本。

行业5大SOC算法对比

开路电压法：靠静置电压对应SOC曲线；车子跑起来动态工况没法用；

安时积分（容量积分法）：统计流入流出电量；优点简单，缺点长期运行会不断累积误差，需要定期校准；

内阻法：依靠电池内阻和SOC的关系；内阻很难精准测量，一般搭配安时积分一起使用；

模糊逻辑/神经网络：可以自学习；需要海量实车数据训练，效果高度依赖训练样本；

卡尔曼滤波：可以给出SOC估算误差；但高精度版本电池模型复杂，矩阵运算量大，工程落地难度高。

工程师观点：现实量产车上几乎不会只用单一算法，大多采用多种算法融合，取长补短。

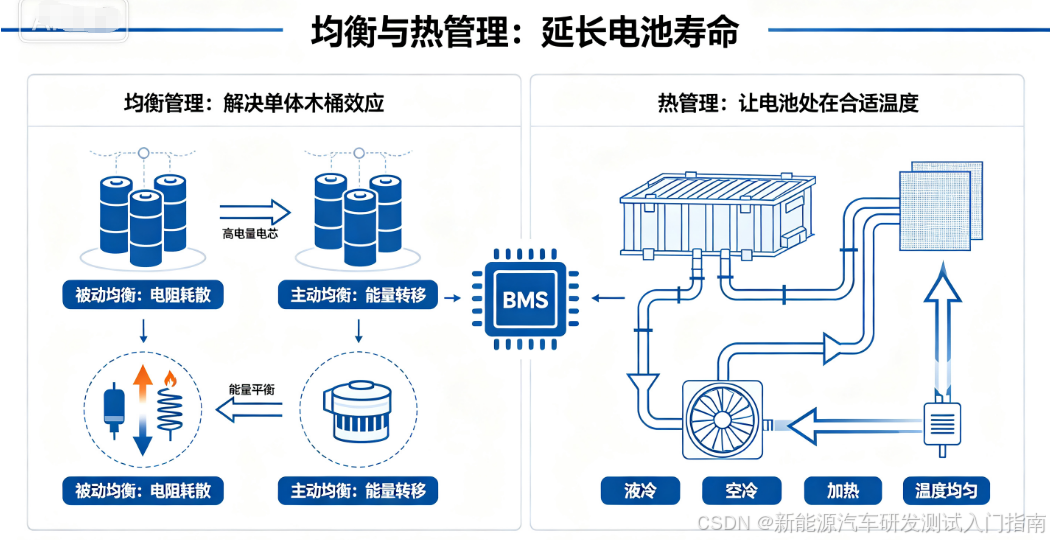

三、电池均衡：解决电芯“木桶效应”

一个电池包里几十颗电芯，出厂就有细微差异，经过充放电循环，差距会越变越大。
木桶短板效应：最差的那颗电芯，决定整个电池包的可用容量。均衡管理就是用来抹平单体之间能量差。
在这里插入图片描述

①被动均衡（能量耗散型均衡）

把电压偏高电芯多余的电能，通过电阻发热消耗掉。

恒定分流电阻：一直并联电阻，可靠性高，但持续耗电；
开关控制分流电阻：充电时，单体电压过高才接通电阻消耗能量。

缺点：能量白白变成热量，带来散热压力；适合充电静态均衡，不适合车辆行驶动态均衡，多用于中小容量电池组。

②主动均衡（非耗散型均衡）

使用电容、电感、变压器，把高电量电芯的能量搬运转移给低电量电芯，能量不变成热损耗。
分为能量转换式、能量转移式。
优点：能量利用率高，行驶途中也可以做动态均衡；缺点是硬件电路复杂，BMS成本明显上升。

市场现象：不少低成本车型只搭载被动均衡；高端车型才会配置主动均衡。

四、热管理：守护电池不“发脾气”

锂电池怕冷也怕热，温度不均匀，会加速电芯不一致，严重会诱发热失控。

热管理五大核心功能

实时监控电池温度；

高温工况有效散热；

低温环境快速加热电池；

异常产气及时通风；

保证整个电池包内部温度尽量均匀。

热管理实现路线

散热介质分为：空冷、液冷、相变材料冷却；空冷分串行、并行通风；
按工作模式：被动式、主动式；
加热手段：硅胶加热线、电热膜、加热板等。

知识点：现在主流新能源乘用车基本都采用液冷+主动加热的热管理方案。

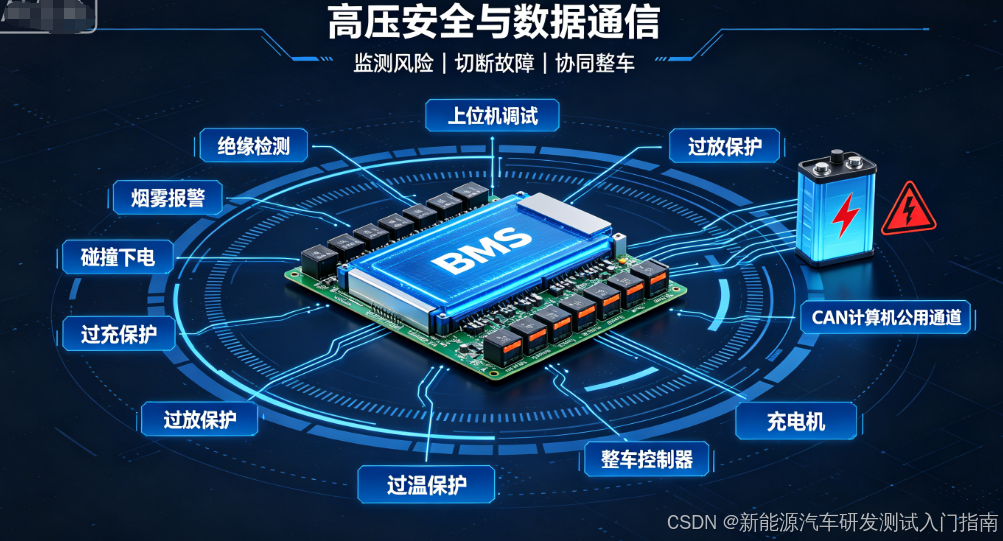

五、高压电安全：看不见的保命防线

新能源车电池系统电压普遍288‑544V，远高于人体安全电压，BMS承担整套高压安全管理。
在这里插入图片描述

电安全主要功能

绝缘检测、烟雾报警、自动灭火、过压过流保护、过充过放保护、碰撞自动高压下电；电池包还需要满足IP防护、抗振动冲击。

烟雾报警：电池热失控会释放CO、CO₂气体，传感器检测，驾驶舱声光报警，传感器要抗路面震动，避免误报。

绝缘检测，判断高压壳体漏电风险，三种方式：

漏电直测法：多用于现场检修；
电流传感法：车辆必须上电工作，停机状态无法检测；
绝缘电阻分压采样：现在车载BMS主流实现方案。

BMS数据通信

BMS不是孤岛，需要和整车、充电机、调试设备对话：
✅主控板与采集从板内部通信
✅BMS ↔整车控制器、充电机交互
✅BMS ↔上位机调试设备

CAN总线是车载主流通信，速率250kbps；RS232、RS485多用于调试本地通信。
分为车载运行模式、应急充电模式两套通信拓扑。

六、BMS如何做验证测试？

硬件和算法做完，必须经过完整台架实训验证，才可以装车。
测试主要项目：

读取总压、总电流、SOC、单体电压、温度、各项保护阈值；

BMS和充电机通信交互，配置充电保护参数；

动态充放电测试：采集精度、过充保护、过放保护、短路保护、过温保护、反接保护、故障自检；

对比专业测试设备与BMS的读数，校验采集准确性。

完整流程：设备接线→BMS上电读取参数→充放电全项保护测试→数据对比校验→停机断电，拆解接线。

文末总结

BMS作为电动车的电池大脑，整套系统分为四层：

感知层：电压、温度、电流传感器，获取电池一手数据；

算法层：SOC估算，是行业最大技术难点，多算法融合实现效果最优；

执行层：均衡管理、热管理、高压绝缘安全防护；

通信层：依靠CAN总线，和整车、充电机协同工作。

电芯决定电池的理论上限，而BMS决定电池实际能发挥出多少性能、能用多久、安不安全。同样的电芯，BMS设计、标定、测试水平不同，整车表现差距会非常明显。
