Multisim 仿真：2N2222A 共射三极管放大电路（仿真图文件）

Multisim 仿真：2N2222A 共射三极管放大电路调试记录

摘要：使用 Multisim 搭建基于 2N2222A 的分压式偏置共射放大电路，完成静态工作点设置、交流信号放大仿真，记录仿真现象、问题分析与电路原理。

一、电路简介

分压式偏置共射放大电路是模电最经典的三极管放大电路，利用 R2、R4 构成基极分压网络，稳定静态工作点；2N2222A 作为 NPN 放大管；R3 集电极负载电阻，R5 发射极电阻实现直流负反馈稳定 Q 点；C2 输入耦合电容、C1 输出耦合电容隔直通交，C3 发射极旁路电容对交流信号短路，提升电压放大倍数。

电路参数：

• 电源 VCC：10V
• 三极管：2N2222A（NPN）
• 基极分压：R2=430kΩ，R4=20kΩ
• 集电极电阻 R3=7.5kΩ，发射极电阻 R5=1kΩ
• 耦合电容 C1=C2=50μF，发射极旁路 C3=47μF
• 输入信号源：5mV 峰峰值，1kHz 正弦波，串联 R7=1kΩ

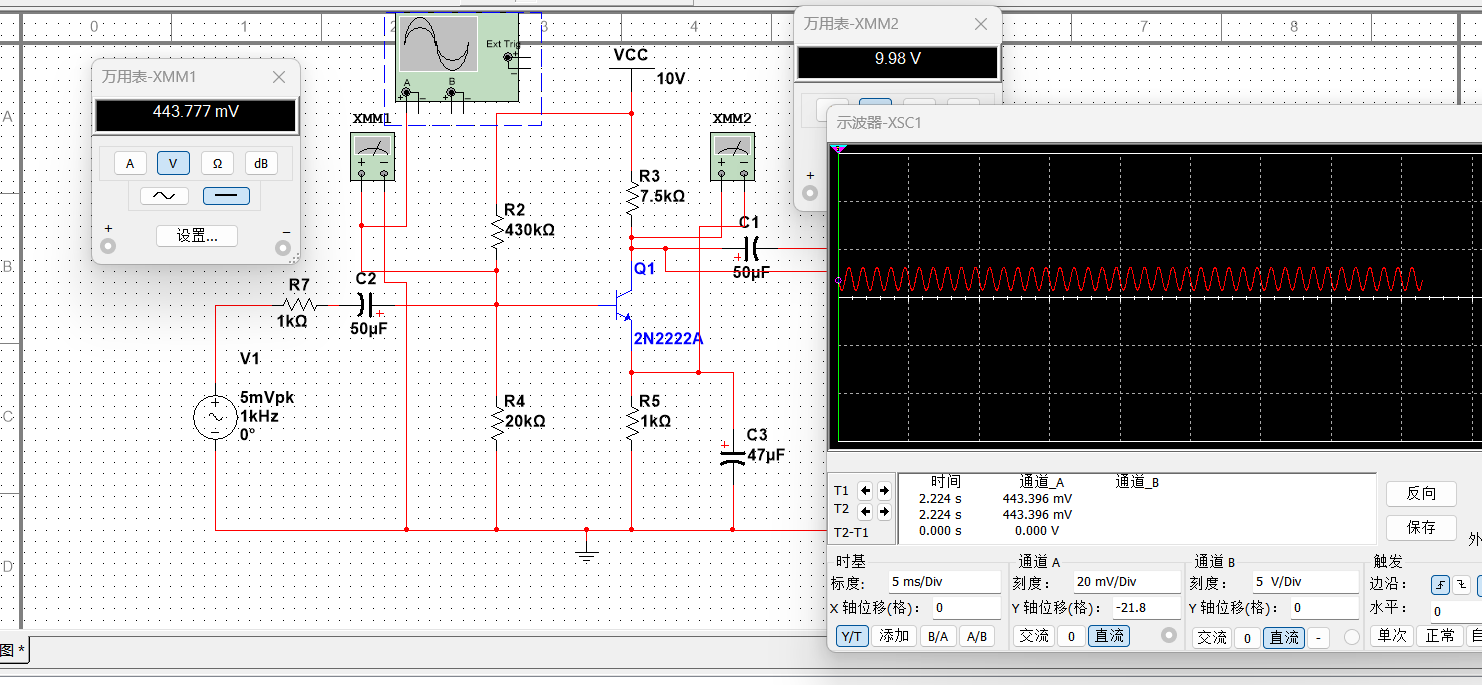

二、Multisim 仿真现象

⚠️异常现象：集电极电位几乎等于 VCC，三极管接近截止区，没有正常放大。示波器观测输出波形几乎和输入波形幅值接近，电压放大能力严重不足。

三、故障原因分析

分压偏置电路，Vb≈Vcc * R4/(R2+R4) 代入参数 VCC=10V，R2=430k，R4=20k Vb =10 * 20/(430+20) ≈0.44V

硅三极管发射结导通电压约 0.6~0.7V，现在基极分压只有 0.44V，发射结不足以导通。Ib 基极电流极小，三极管 Q1 接近截止状态。

• Ic≈0，R3 几乎没有压降，Vc≈VCC=9.98V，和万用表读数完全吻合。
• 三极管没有工作在放大区，因此信号得不到放大。

核心问题：上偏置电阻 R2 取值 430kΩ 过大，导致基极分压不足，三极管无法导通。

四、电路修正方案

目标：让 Vb≈1.5V~2V，保证 Vbe≈0.7V，Ve≈0.8~1.3V，三极管进入放大区。

方案 1：减小上偏置电阻 R2，比如把 R2 从 430kΩ 改为47kΩ 计算：Vb=10 * 20/(47+20)≈2.98V，Ve≈2.28V，Ie≈2.28mA，静态工作点进入放大区。

方案 2：增大下偏置 R4，也可以抬升基极电位。

修改之后，集电极电压 Vc 会下降到 3‑6V 区间，输出波形幅度明显变大，实现电压放大。

补充：发射极旁路电容 C3 不能去掉，否则交流负反馈会把放大倍数压得很低。

五、知识点复盘

六、总结

本次踩坑关键点：盲目照搬电阻参数，没有预先计算分压电位，上偏置电阻过大，基极电压达不到三极管导通电压，三极管截止，放大失效。 调试三极管放大电路的标准流程：

模电调试，静态优先于动态！先搞定直流，再看交流波形。
