江科大STM32入门：PWR电源控制详解——从电源框图到低功耗模式

STM32学习笔记

适用平台：STM32F103C8T6（Cortex-M3内核） 参考标准：STM32F10xxx参考手册（RM0008）

一、前言

说实话，刚接触STM32的时候，我对PWR这个外设完全是"视而不见"的。心里想：电源不就是接上3.3V就完事了吗？直到后来做电池供电的项目，发现板子跑一天就没电了，才开始研究低功耗模式，这时候才后悔没早点学PWR。

PWR（Power Control，电源控制）这个外设，说白了就管两件事：

今天这篇文章，我就结合江科大老师的PPT和《STM32F10xxx参考手册》，把PWR的知识点从头到尾捋一遍。文章会比较长，但我会尽量争取让初学者也能一遍看懂。

二、PWR简介：STM32的"电源大管家"

PWR模块负责管理STM32内部的电源供电部分，主要实现两大功能：

• 可编程电压监测器（PVD）：实时监控VDD电源电压，当电压异常时触发中断，让我们有机会执行紧急保存任务

• 低功耗模式：包括睡眠模式（Sleep）、停机模式（Stop）和待机模式（Standby），系统空闲时降低功耗，延长设备使用时间

我的理解：你可以把PWR想象成手机的"省电管家"。PVD就像低电量提醒，低功耗模式就像手机的息屏待机。STM32不像电脑有独立的电源管理芯片，PWR就是集成在芯片内部的电源管理单元。

三、STM32电源框图解析：电都去哪了？

要理解PWR，首先得知道STM32内部是怎么供电的。下面这张图来自参考手册，展示了STM32F103的电源分配架构：

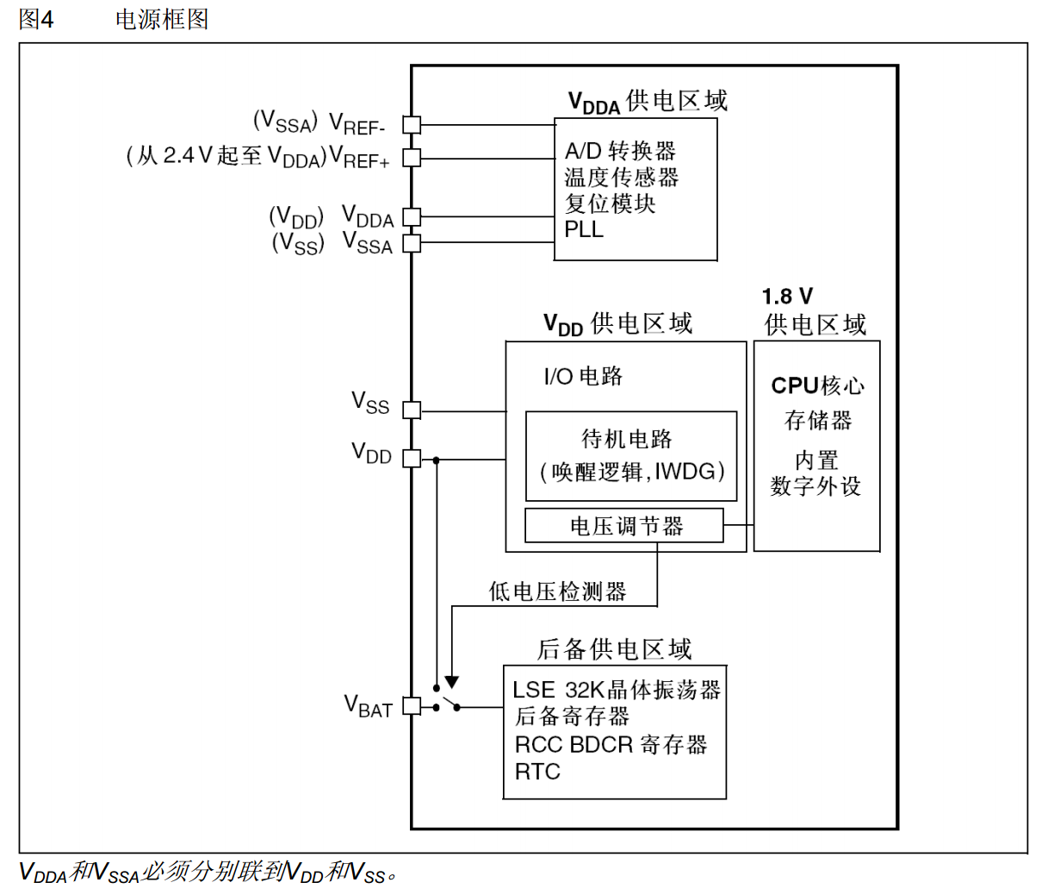

图1：STM32F103电源框图（来自《STM32F10xxx参考手册》图4）

从框图里可以看到，STM32内部把电源分成了四个供电区域：

3.1 VDDA供电区域（模拟供电）

• 供电对象：A/D转换器（ADC）、温度传感器、复位模块、PLL锁相环

• 特点：模拟电路对电源噪声敏感，所以VDDA要单独供电，并且通过VREF+和VREF-提供参考电压

• 注意：VREF+范围是2.4V~VDDA，VSSA和VDD必须分别联到VSS和VDD

3.2 VDD供电区域（数字供电）

• 供电对象：I/O电路、待机电路（唤醒逻辑、IWDG独立看门狗）、电压调节器

• 特点：这是数字电路的主供电区域

3.3 1.8V供电区域（内核供电）

• 供电对象：CPU核心、存储器（SRAM/Flash）、内置数字外设

• 特点：这个区域的电不是直接从外部引脚来的，而是由电压调节器把VDD降压到1.8V供给的。你可以理解为：外部供3.3V，但CPU内核只吃1.8V的"细粮"

3.4 后备供电区域（Backup Domain）

• 供电对象：LSE 32.768KHz晶体振荡器、后备寄存器、RCC BDCR寄存器、RTC实时时钟

• 特点：这个区域比较特殊，它可以通过VBAT引脚接纽扣电池供电。也就是说，即使主电源VDD断电，只要VBAT有电，RTC和后备寄存器的数据就不会丢

我的理解：这四个区域就像一栋大楼的四套供电系统。VDDA是精密实验室的专用电源（怕干扰），1.8V区域是核心机房的UPS电源（最重要），VDD是普通办公区电源，VBAT是应急照明电源（主电源断了也能工作）。

四、上电复位与掉电复位：芯片的"保险丝"（了解即可）

STM32内部集成了一个上电复位（POR）和掉电复位（PDR）电路，这是芯片自带的"保险丝"，不需要我们配置。

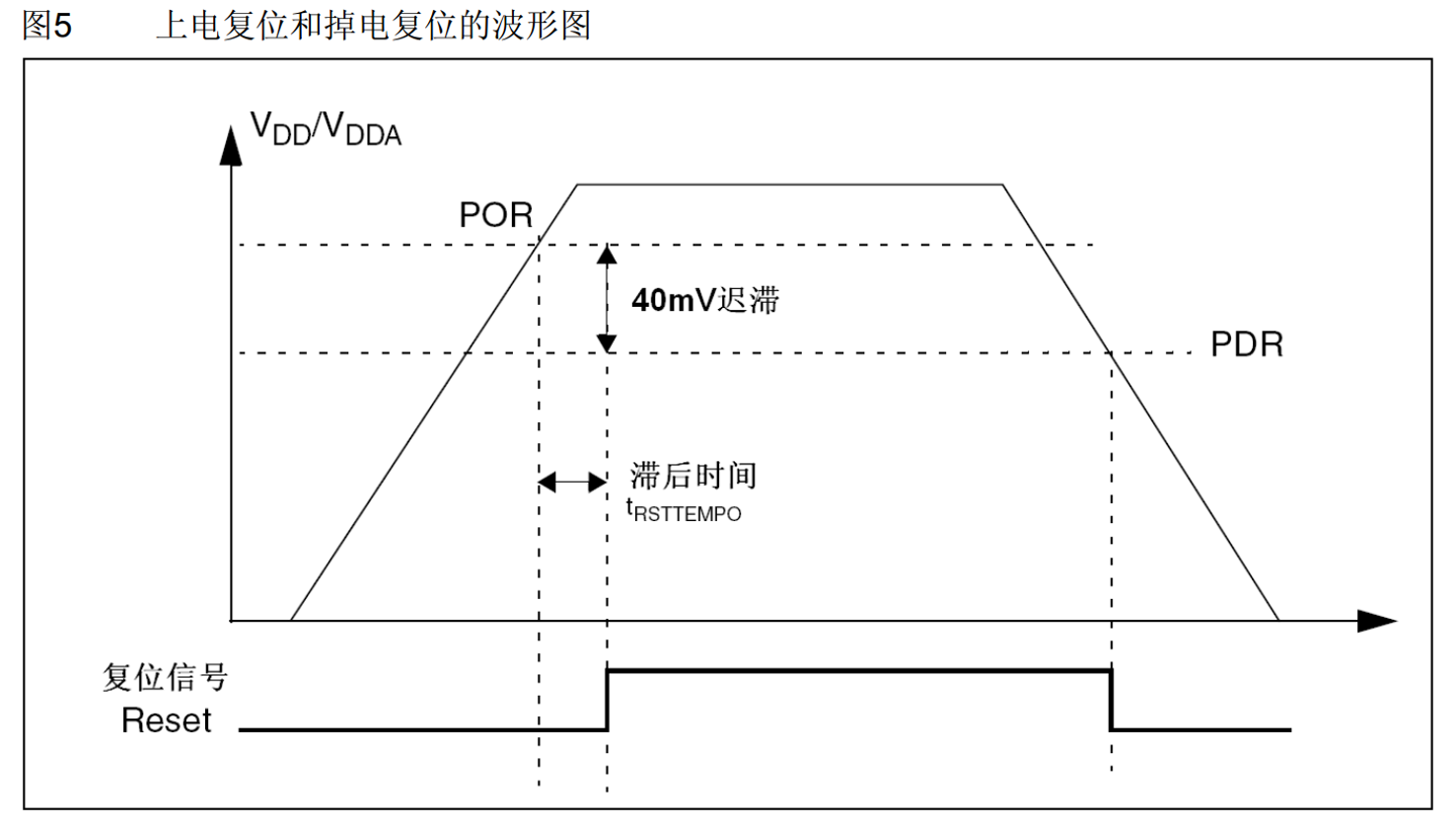

 图2：上电复位(POR)与掉电复位(PDR)波形图（来自参考手册图5）

4.1 上电复位（POR）

当你给STM32上电时，VDD从0V慢慢上升到3.3V。当电压上升到POR阈值时，芯片解除复位，开始正常工作。在电压达到POR阈值之前，芯片一直处于复位状态，防止"半死不活"的电压导致程序跑飞。

4.2 掉电复位（PDR）

当VDD电压下降时，芯片不会立刻复位，而是要降到PDR阈值以下才复位。POR阈值比PDR阈值高大约40mV，这个差值叫做迟滞（Hysteresis）。

4.3 为什么要设计40mV迟滞？

想象一下，如果POR和PDR阈值一样，电源电压在阈值附近波动时，芯片会反复复位-启动-复位-启动，陷入"抽风"状态。40mV的迟滞就像给复位电路加了一个"防抖"，电压必须掉到一定程度才复位，必须升到一定程度才启动，避免了这种抖动。

我的理解：这就像我们设定的空调温度。如果你设26度开机、26度关机，空调会频繁启停。所以实际都是26度开机、25度关机（或者反过来），有个回差。STM32的POR/PDR也是这个原理。

五、可编程电压监测器（PVD）：自定义的"低电量提醒"

POR和PDR是芯片自动管理的，阈值固定，我们干预不了。但STM32还提供了一个可编程电压监测器（PVD），让我们可以自定义一个电压阈值，当VDD低于这个阈值时触发中断。

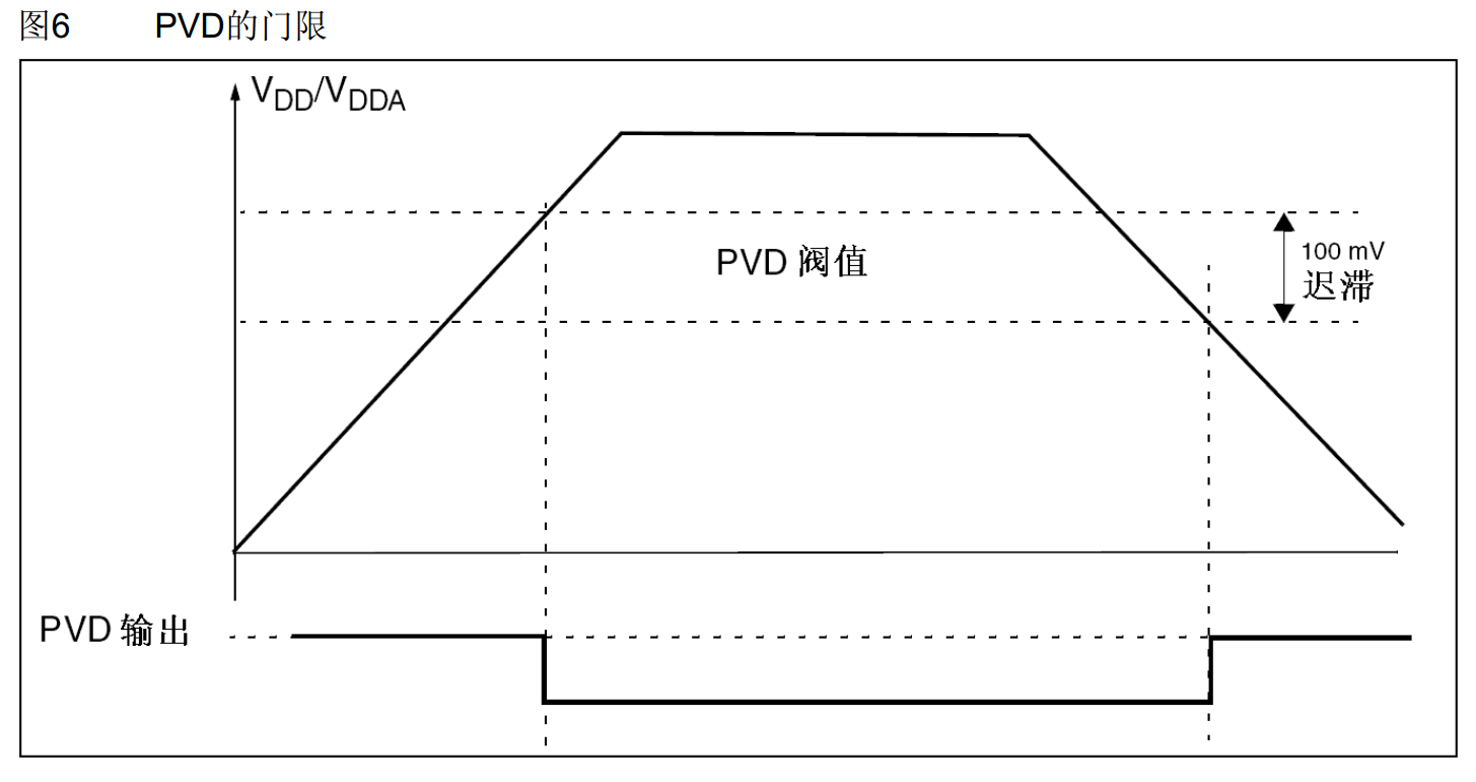

 图3：PVD门限与迟滞示意图（来自参考手册图6）

5.1 PVD的工作原理

• PVD可以监控VDD电源电压

• 我们可以编程设置一个PVD阈值（通过PWR_CR寄存器的PLS位选择，共有8个档位，从2.2V到2.9V）

• 当VDD下降到PVD阈值以下，或者上升到PVD阈值以上时，PVD会触发中断

• PVD也有100mV的迟滞，防止电压在阈值附近抖动导致中断频繁触发

5.2 PVD能干什么？

PVD触发的是外部中断线16（EXTI Line16）。当电压不足时，我们可以在中断服务函数里执行紧急任务，比如：

• 保存关键数据到Flash或EEPROM

• 关闭大功率外设

• 记录掉电日志

• gracefully 地关闭系统

我的理解：PVD就像手机的"低电量模式"提醒。手机20%电量提醒你省电，PVD就是让你在电压降到某个值之前，赶紧把没保存的文档Ctrl+S一下。这个阈值是可以调的，比如你用电池供电，可以设2.6V；用稳压电源，可以设2.4V。

六、低功耗模式概述：三种"睡觉"姿势

这是PWR模块的重头戏。STM32F103提供了三种低功耗模式，省电程度依次递增，但唤醒后的恢复代价也依次增大。

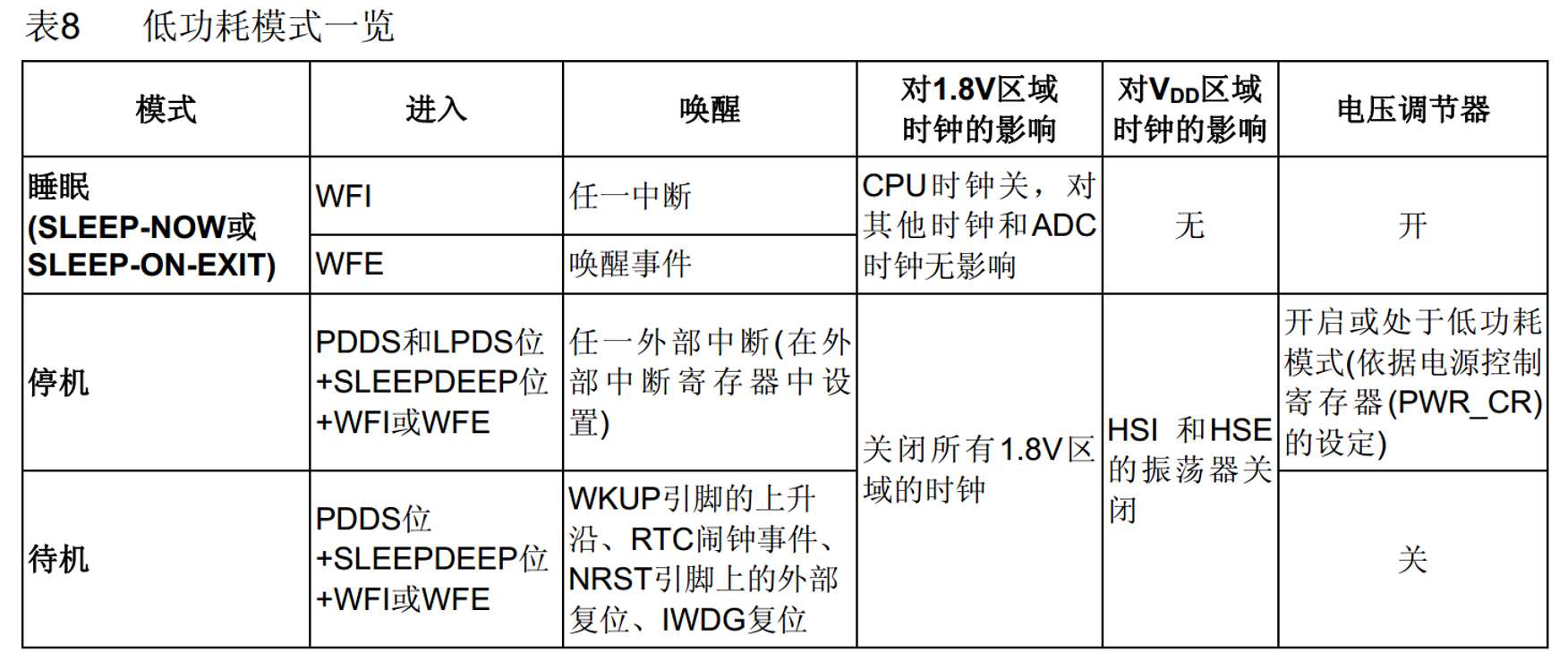

图4：低功耗模式一览表（来自参考手册表8）

我的理解：这三种模式就像人类的三种休息状态——

• 睡眠模式 = 打盹（眼睛闭着，但耳朵还听着，随时能醒）

• 停机模式 = 深度睡眠（闹钟响了才醒，醒来还记得睡前的事）

• 待机模式 = 昏迷（需要电击除颤才能醒，醒了之后失忆，啥都不记得）

七、低功耗模式的选择逻辑：一张图看懂怎么"睡"

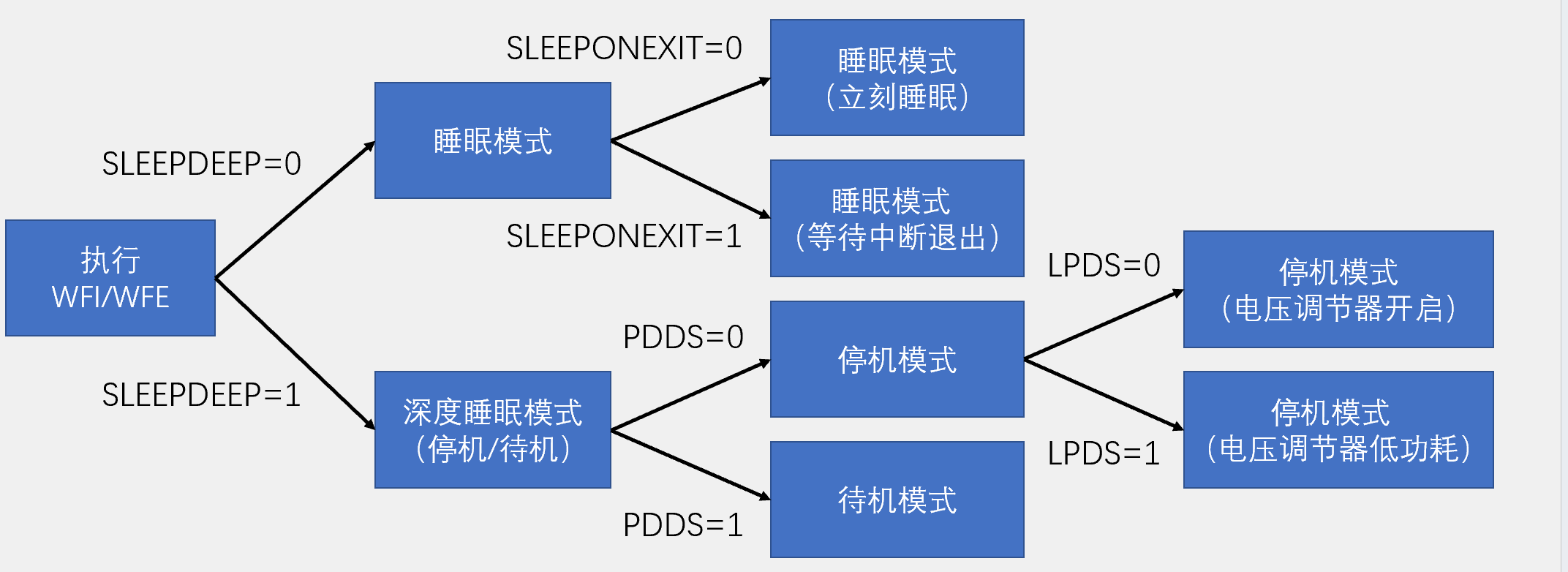

 图5：低功耗模式选择流程图

执行WFI（Wait For Interrupt）或WFE（Wait For Event）指令后，STM32到底进入哪种低功耗模式，由以下几个寄存器位共同决定：

7.1 第一步：SLEEPDEEP位（SCB->SCR寄存器）

• SLEEPDEEP = 0：进入睡眠模式（浅睡）

• SLEEPDEEP = 1：进入深度睡眠模式（停机或待机）

7.2 第二步：如果是睡眠模式（SLEEPDEEP=0）

由SLEEPONEXIT位决定：

• SLEEPONEXIT = 0（Sleep-now）：执行完WFI/WFE后立刻进入睡眠

• SLEEPONEXIT = 1（Sleep-on-exit）：等STM32从最低优先级的中断处理程序中退出时才进入睡眠

我的理解：Sleep-now就是"我现在就要睡"，Sleep-on-exit就是"我把手头这个中断处理完再睡"。后者适合中断驱动的程序，避免在处理中断时被打断。

7.3 第三步：如果是深度睡眠（SLEEPDEEP=1）

由PDDS位（PWR_CR寄存器）决定：

• PDDS = 0：进入停机模式

• PDDS = 1：进入待机模式

7.4 第四步：停机模式下的电压调节器

如果进入停机模式，还可以由LPDS位（PWR_CR寄存器）决定电压调节器状态：

• LPDS = 0：电压调节器开启（唤醒快，但功耗稍高）

• LPDS = 1：电压调节器进入低功耗模式（功耗更低，但唤醒有额外延时）

八、睡眠模式详解：最轻度的"打盹"

8.1 进入方式

执行WFI或WFE指令后进入。

8.2 核心特点

• 程序暂停运行，唤醒后从暂停的地方继续运行

• CPU时钟关闭，但其他外设时钟和ADC时钟不受影响

• 所有I/O引脚保持运行模式时的状态

• 电压调节器保持开启

8.3 唤醒方式

• WFI进入：可被任意一个NVIC响应的中断唤醒

• WFE进入：可被唤醒事件唤醒

8.4 SLEEPONEXIT的妙用

如果你写了一个中断驱动的程序，主循环里没事干，可以设置SLEEPONEXIT=1。这样每次中断处理完后自动进入睡眠，有中断来了再唤醒处理，处理完又自动睡，非常省电。

我的理解：睡眠模式就像上课偷睡——老师讲课（主程序）暂停了，但你的耳朵（NVIC中断）还竖着，老师点你名（中断来了）你立刻就醒了，而且还记得睡前讲到哪了（程序继续执行）。这是最常用的低功耗模式，因为唤醒快、不丢数据。

九、停止模式详解：中度"冬眠"

9.1 进入方式

需要配置：

9.2 核心特点

• 1.8V供电区域的所有时钟都被停止

• PLL、HSI和HSE被禁止（高速时钟全关了）

• SRAM和寄存器内容被保留（醒来还记得事）

• 所有I/O引脚保持运行模式时的状态

• 电压调节器可配置为开启或低功耗模式

9.3 唤醒方式

• WFI进入：可被任意一个EXTI外部中断唤醒

• WFE进入：可被任意一个EXTI事件唤醒

9.4 唤醒后的重要注意事项

当退出停止模式时，HSI（8MHz内部高速时钟）会被自动选为系统时钟！这意味着：

• 如果你之前用HSE+PLL跑在72MHz，唤醒后系统时钟变成了8MHz

• 必须在唤醒后重新配置系统时钟，恢复到72MHz

9.5 LPDS位的影响

• LPDS = 0：电压调节器正常开启，唤醒快，但停机时功耗约24μA

• LPDS = 1：电压调节器低功耗模式，停机时功耗约14μA，但唤醒有额外启动延时

我的理解：停止模式就像冬天动物的冬眠——心跳（高速时钟）停了，但记忆（SRAM）还在。醒来的时候身体很虚，需要先缓一缓（HSI默认启动），然后再慢慢恢复到满血状态（重新配PLL）。如果你忘了重新配时钟，就会以为芯片变"卡"了，其实它只是在用8MHz跑。

十、待机模式详解：最彻底的"关机"

10.1 进入方式

需要配置：

10.2 核心特点（重点！）

• 整个1.8V供电区域被断电

• PLL、HSI和HSE也被断电

• SRAM和寄存器内容全部丢失（醒来失忆了）

• 只有备份寄存器和待机电路维持供电

• 所有I/O引脚变为高阻态（浮空输入）

• 电压调节器关闭

10.3 唤醒方式（非常有限！）

• WKUP引脚（PA0）的上升沿

• RTC闹钟事件的上升沿

• NRST引脚上的外部复位

• IWDG独立看门狗复位

10.4 唤醒后的行为

待机模式唤醒后，程序从头开始运行（从main函数开始）！因为SRAM都丢了，之前的数据全没了。

10.5 待机模式的应用场景

• 电池供电设备长时间不用时彻底断电

• 通过RTC定时唤醒采集数据（比如每小时醒一次，采集完又待机）

• 按键唤醒（WKUP引脚）

我的理解：待机模式就像电脑关机——按电源键（WKUP/NRST）重新开机，之前的程序全没了，系统从头启动。它的功耗最低（约2μA），但代价最大。用待机模式之前一定要想清楚：我有没有数据需要保存？因为醒来之后RAM里啥都没了，只有备份寄存器和RTC还存着。

十一、个人理解 / 学习心得

11.1 三种模式怎么选？

通过这段时间的学习，我总结了一个选择低功耗模式的"傻瓜公式"：

11.2 关于停止模式唤醒后时钟的坑

江科大老师在视频里特别强调过，停止模式唤醒后时钟会变成HSI 8MHz。我的理解是：STM32设计成这样是为了快速唤醒——HSI是内部RC振荡器，上电就能用，不需要等晶振起振。如果唤醒后直接用HSE+PLL，得等晶振稳定，唤醒时间会更长。所以ST选择了"先让芯片活过来（HSI），再慢慢恢复到满血（PLL）"的策略。

11.3 PVD的实际意义

刚开始我觉得PVD很鸡肋——都有POR/PDR了，还要PVD干嘛？后来想明白了：POR/PDR是"救死"的（电压太低就复位，防止芯片跑飞），PVD是"扶伤"的（电压不太低但有点危险时提醒你）。就像医院的ICU和普通病房，POR/PDR是急救，PVD是预警。

11.4 电源框图给我的启发

看了电源框图我才明白，为什么ADC采集的时候数据总是跳——原来VDDA和VDD虽然理论上要接在一起，但如果布线不好，模拟电源被数字电路干扰了，ADC就不准。以后画板子一定要把VDDA和VSSA单独走线，靠近芯片处用磁珠或0Ω电阻连接。

十二、踩坑记录

⚠️ 以下内容为踩坑记录，都是血泪教训

❌ 坑1：停止模式唤醒后忘记重新配置系统时钟

现象：进入停止模式后，用按键EXTI唤醒，发现LED闪烁变慢了，串口波特率也不对了。

原因：停止模式唤醒后，系统时钟自动切换为HSI（8MHz），而之前配置的是HSE 8MHz + PLL 9倍频 = 72MHz。所有依赖系统时钟的外设（USART、TIM等）都跟着变慢了。

解决：在唤醒中断里调用系统时钟配置函数，重新设置PLL。

❌ 坑2：待机模式唤醒后程序从头跑，以为芯片复位了

现象：设置待机模式后，用RTC闹钟唤醒，发现变量全清零了，以为芯片异常复位。

原因：待机模式1.8V区域断电，SRAM数据丢失，唤醒相当于一次"软复位"，程序从main重新开始。

解决：需要保存的数据提前写入备份寄存器（BKP）或Flash。唤醒后通过判断PWR_CSR的SBF位（待机标志）和WUF位（唤醒标志）来区分是正常上电还是待机唤醒。

十三、总结表格

最后，我把今天讲的知识点整理成一张大表格，方便大家复习查阅：

十四、结语

写这篇文章的时候，我把江科大的视频又回顾了一遍，同时对照参考手册逐条核对。以前觉得PWR就是"睡眠、停机、待机"六个字，真正深入下去才发现，光是"唤醒后时钟怎么变"这个细节，就藏着很多设计上的考量。

STM32的电源管理设计得非常精巧——POR/PDR保安全、PVD做预警、三种低功耗模式覆盖不同场景。理解这些机制，不仅能帮我们写出更省电的代码，也能让我们对嵌入式系统的电源架构有更深的认识。

如果你也在学STM32，建议一定要动手试试这三种低功耗模式，用万用表测一下各模式下的电流消耗，那种"眼见为实"的感觉和看PPT是完全不一样的。
