嵌入式驱动开发：量产级工程化实战（第 4 篇）——驱动分层——HAL 到底该多薄

一次"换芯片"引发的重构

前年我接手了一个项目，前团队用 STM32F103 做了一款数据采集器，代码量大概两万行。项目要升级，主控换成 STM32G474，因为需要更高的 ADC 采样率和浮点运算能力。

硬件工程师改完板子，软件团队开始移植。按常理，STM32F1 到 STM32G4，都是 ST 的芯片，HAL 库也兼容，应该一两周就能搞定。

结果移植了三周，还没跑通。

排查发现，问题出在驱动的分层结构上。前团队写代码时，把业务逻辑和硬件操作混在了一起。举几个典型例子：

例子一： 一个读取温度的函数，里面直接操作了 ADC 的寄存器，同时也做了温度换算和滤波计算。换芯片后 ADC 寄存器变了，温度换算和滤波逻辑也要跟着改。

例子二： 一个 UART 发送函数，里面直接调用了 HAL_UART_Transmit，同时嵌入了 Modbus 协议帧的构造。换芯片后 HAL 库版本变了，函数签名有变化，协议部分也跟着受影响。

例子三： 一个 Flash 存储模块，把 SPI Flash 的读写和文件系统逻辑写在同一个文件里，而且直接引用了具体的 GPIO 引脚定义。换芯片后引脚变了，整个文件都要改。

根本问题：没有清晰的分层。 硬件相关的代码和业务逻辑耦合在一起，换硬件就得改业务代码。

这次移植最后花了五周。其中三周是在剥离耦合。如果一开始就分好层，移植可能只需要三天。

这就是驱动分层的价值：把"变化的部分"和"不变的部分"隔离开。 硬件会变，但业务逻辑尽量不变。分层的目的，就是让硬件变化时，只需要改最少的地方。

一、分层的核心原则：依赖方向

什么是"好的分层"

分层不是简单地"把代码分成几个文件夹"。分层要解决的核心问题是：当底层变化时，上层要不要改。

一个好的分层结构，应该满足：

• 上层依赖下层的接口，不依赖下层的实现。

• 下层不知道上层的存在。

• 硬件相关的代码集中在最底层，上层代码不直接操作寄存器。

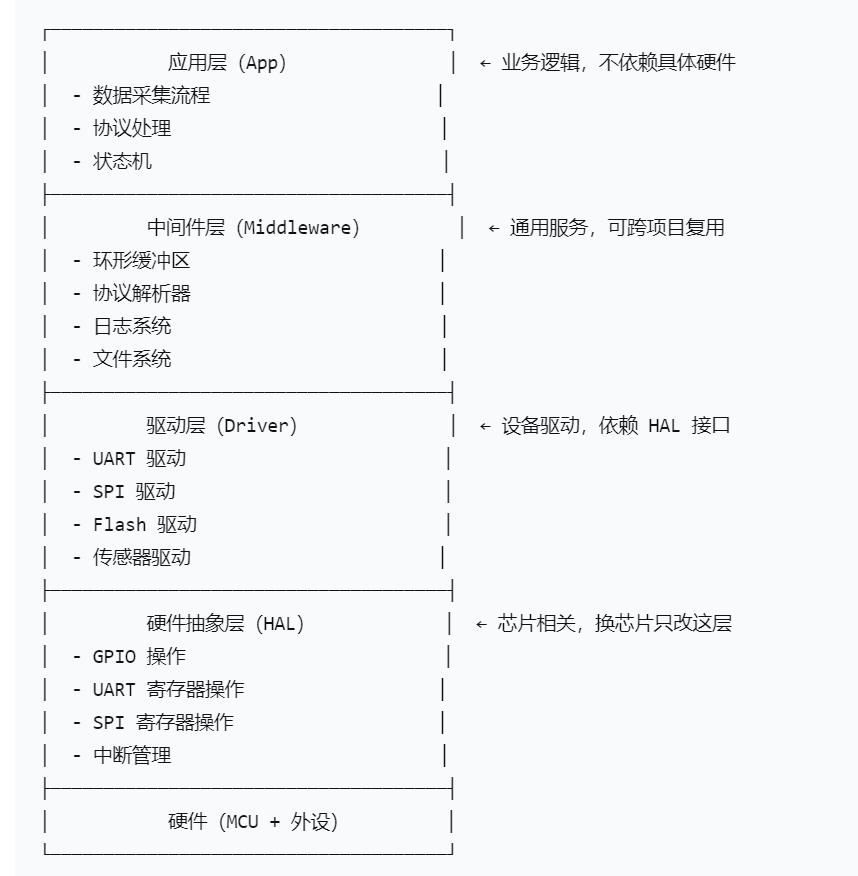

用一张图表示：

关键点： 箭头方向是单向的，上层依赖下层，下层不知道上层。

常见的错误分层

错误一：没有 HAL 层，驱动直接操作寄存器。

// 驱动层直接操作寄存器
void UART_SendByte(uint8_t byte)
{
while (!(USART1->SR & USART_SR_TXE));
USART1->DR = byte;
}

换芯片后，USART1、USART_SR_TXE、USART_SR_TXE 这些都要改。如果这个函数被上层调用了几百次，改起来就是灾难。

错误二：HAL 层太厚，把业务逻辑塞进去。

// HAL 层里做了业务逻辑
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
// 解析 Modbus 协议
if (ParseModbusByte(huart->Instance->DR)) {
HandleModbusCommand();
}
}

HAL 回调函数应该是纯粹的硬件事件通知，不应该包含协议解析。换芯片时，这个回调函数可能被重写，协议逻辑就丢了。

错误三：驱动层直接调用应用层函数。

// 驱动层反向依赖应用层
void Sensor_ReadComplete(void)
{
// 驱动层调用应用层的函数
App_OnSensorDataReady();
}

这违反了依赖方向。驱动层应该只提供数据，不关心谁用、怎么用。

二、HAL 层：该多薄

HAL 层的职责边界

HAL 层是唯一允许直接操作寄存器的层。它的职责是：

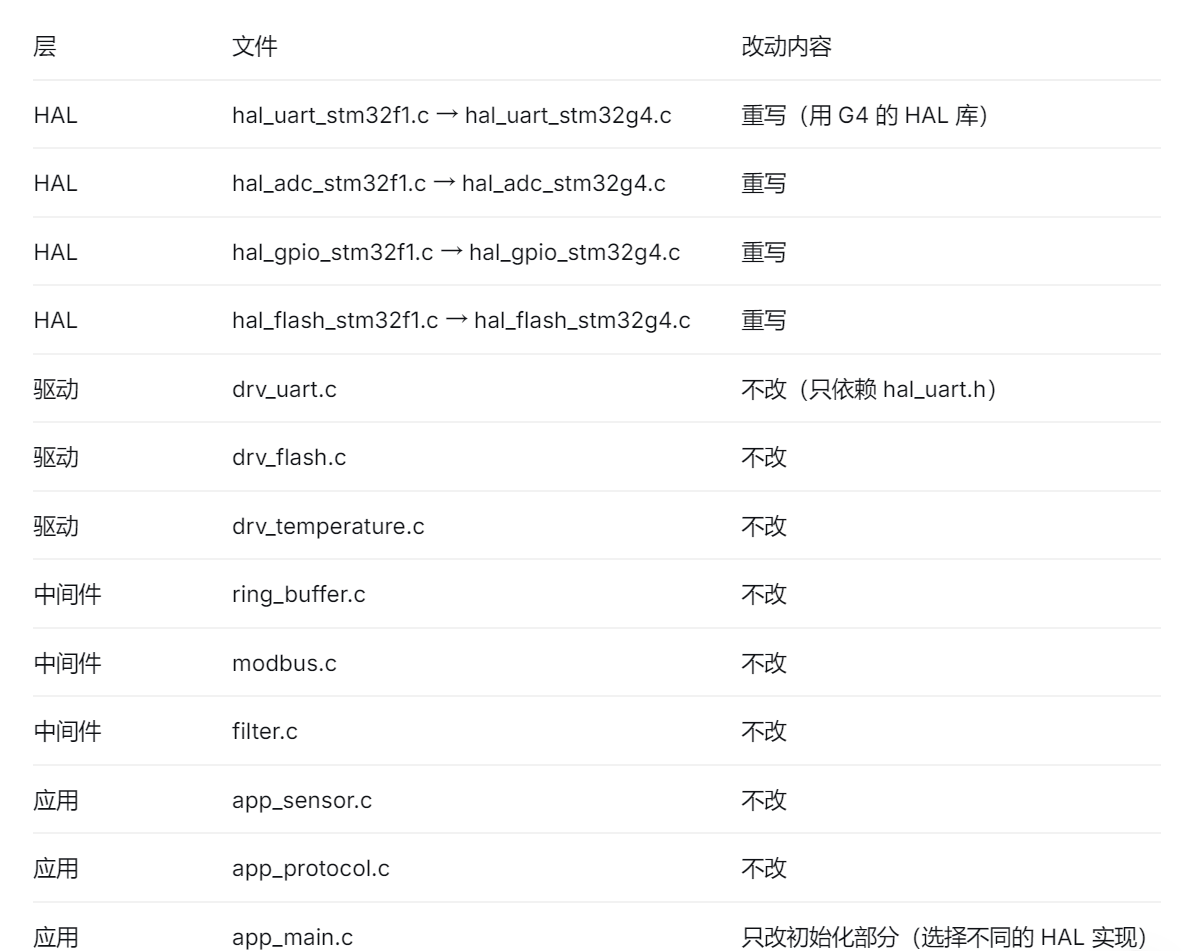

判断 HAL 层是否合理的一个标准：换一颗芯片，需要改哪些文件？ 如果只改 HAL 层的文件，说明分层合理。如果驱动层、中间件层、应用层都要改，说明 HAL 层太薄或者没分好。

HAL 接口的设计原则

原则一：接口要稳定。

HAL 接口一旦定义，就要尽量稳定。因为上层代码依赖它。如果接口频繁变化，上层就要跟着改，分层就失去了意义。

原则二：接口要最小化。

只暴露上层需要的东西。不要把所有寄存器操作都封装成 HAL 函数。比如：

// 好的 HAL 接口：最小化
typedef struct {
uint32_t baudrate;
uint8_t data_bits;
uint8_t stop_bits;
uint8_t parity;
} UART_Config_t;

int HAL_UART_Init(uint8_t port, const UART_Config_t *config);
int HAL_UART_Send(uint8_t port, const uint8_t *data, uint32_t len);
int HAL_UART_Receive(uint8_t port, uint8_t *data, uint32_t len);
int HAL_UART_SendAsync(uint8_t port, const uint8_t *data, uint32_t len,
void (*callback)(int result));

// 不好的 HAL 接口：暴露太多细节
void HAL_UART_SetBaudrate(USART_TypeDef *instance, uint32_t baud);
void HAL_UART_EnableTX(USART_TypeDef *instance);
void HAL_UART_EnableRX(USART_TypeDef *instance);
void HAL_UART_SetWordLength(USART_TypeDef *instance, uint8_t bits);
// … 几十个函数，上层要自己组合

原则三：用句柄（Handle）而不是全局变量。

// 好的做法：用句柄
typedef struct UART_Handle UART_Handle_t;

UART_Handle_t *HAL_UART_Open(uint8_t port, const UART_Config_t *config);
int HAL_UART_Send(UART_Handle_t *handle, const uint8_t *data, uint32_t len);
void HAL_UART_Close(UART_Handle_t *handle);

// 不好的做法：用全局变量
extern UART_HandleTypeDef huart1;
extern UART_HandleTypeDef huart2;

句柄的好处是：支持多实例，便于测试（可以传入 mock 句柄），避免全局变量带来的耦合。

HAL 层的实现示例

以 UART 为例，HAL 层的实现：

// hal_uart.h —— 接口定义
#ifndef HAL_UART_H
#define HAL_UART_H

#include <stdint.h>

typedef enum {
HAL_UART_PORT_1 = 0,
HAL_UART_PORT_2,
HAL_UART_PORT_MAX
} HAL_UART_Port_t;

typedef struct {
uint32_t baudrate;
uint8_t data_bits; // 7, 8, 9
uint8_t stop_bits; // 1, 2
uint8_t parity; // 0=none, 1=odd, 2=even
} HAL_UART_Config_t;

typedef void (*HAL_UART_RxCallback_t)(uint8_t byte, void *user_data);
typedef void (*HAL_UART_TxCompleteCallback_t)(int result, void *user_data);

int HAL_UART_Init(HAL_UART_Port_t port, const HAL_UART_Config_t *config);
int HAL_UART_RegisterRxCallback(HAL_UART_Port_t port,
HAL_UART_RxCallback_t callback,
void *user_data);
int HAL_UART_Send(HAL_UART_Port_t port, const uint8_t *data, uint32_t len);
int HAL_UART_SendAsync(HAL_UART_Port_t port, const uint8_t *data, uint32_t len,
HAL_UART_TxCompleteCallback_t callback, void *user_data);
int HAL_UART_DeInit(HAL_UART_Port_t port);

#endif

// hal_uart_stm32.c —— STM32 实现
#include "hal_uart.h"
#include "stm32g4xx_hal.h"

static UART_HandleTypeDef huarts[HAL_UART_PORT_MAX];
static HAL_UART_RxCallback_t rx_callbacks[HAL_UART_PORT_MAX];
static void *rx_user_data[HAL_UART_PORT_MAX];
static uint8_t rx_byte[HAL_UART_PORT_MAX];

int HAL_UART_Init(HAL_UART_Port_t port, const HAL_UART_Config_t *config)
{
if (port >= HAL_UART_PORT_MAX) return -1;

huarts[port].Instance = (port == HAL_UART_PORT_1) ? USART1 : USART2;
huarts[port].Init.BaudRate = config->baudrate;
huarts[port].Init.WordLength = (config->data_bits == 8) ? UART_WORDLENGTH_8B : UART_WORDLENGTH_9B;
huarts[port].Init.StopBits = (config->stop_bits == 1) ? UART_STOPBITS_1 : UART_STOPBITS_2;
huarts[port].Init.Parity = (config->parity == 0) ? UART_PARITY_NONE :
(config->parity == 1) ? UART_PARITY_ODD : UART_PARITY_EVEN;
huarts[port].Init.Mode = UART_MODE_TX_RX;
huarts[port].Init.HwFlowCtl = UART_HWCONTROL_NONE;
huarts[port].Init.OverSampling = UART_OVERSAMPLING_16;

if (HAL_UART_Init(&huarts[port]) != HAL_OK) {
return -1;
}

// 启动接收中断
HAL_UART_Receive_IT(&huarts[port], &rx_byte[port], 1);

return 0;
}

// HAL 回调：只做数据传递，不做业务处理
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
for (int i = 0; i < HAL_UART_PORT_MAX; i++) {
if (huart->Instance == huarts[i].Instance) {
if (rx_callbacks[i]) {
rx_callbacks[i](rx_byte[i], rx_user_data[i]);
}
HAL_UART_Receive_IT(&huarts[i], &rx_byte[i], 1);
break;
}
}
}

// hal_uart_mock.c —— 用于单元测试的 mock 实现
int HAL_UART_Init(HAL_UART_Port_t port, const HAL_UART_Config_t *config)
{
// 记录调用，返回成功
mock_record_call("HAL_UART_Init", port, config);
return 0;
}

int HAL_UART_Send(HAL_UART_Port_t port, const uint8_t *data, uint32_t len)
{
mock_record_send(port, data, len);
return 0;
}

这个设计的价值： 应用层和驱动层只依赖 hal_uart.h。换芯片时，只需要换 hal_uart_stm32.c 为 hal_uart_nxp.c，上层代码一行不改。单元测试时，用 hal_uart_mock.c 替换，不需要真实硬件。

HAL 层该多薄：一个判断标准

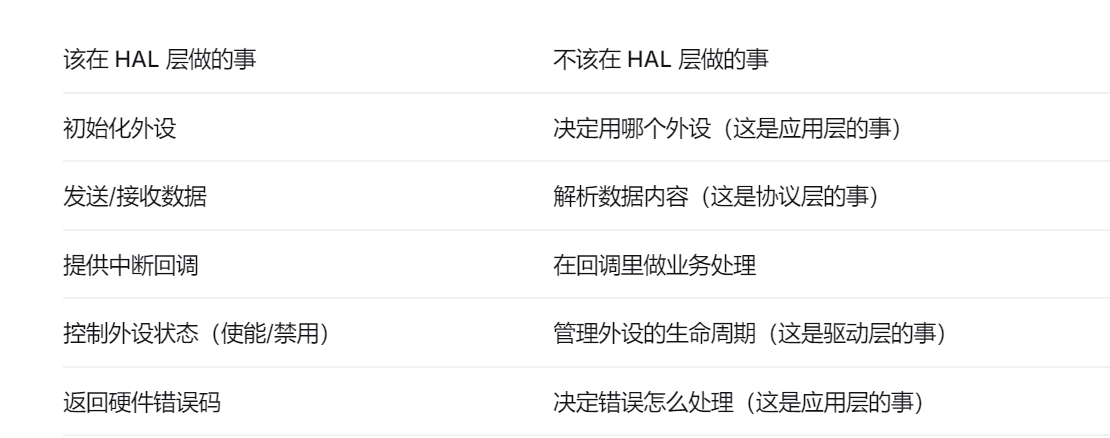

HAL 层应该薄到"只做硬件操作，不做任何决策"。

具体来说：

一个简单的测试： 如果把 HAL 层的代码打印出来给一个不懂业务的人看，他应该只能看到"硬件操作"，看不到"业务逻辑"。

三、驱动层：设备驱动怎么做

驱动层的职责

驱动层在 HAL 层之上，负责把一个具体的设备（传感器、Flash、屏幕）封装成可用的接口。它知道设备的特性（比如某个传感器的寄存器地址、某个 Flash 的扇区大小），但不涉及业务逻辑。

驱动层的核心任务是：

驱动层接口设计示例

以 SPI Flash 驱动为例：

// drv_flash.h —— 驱动接口
#ifndef DRV_FLASH_H
#define DRV_FLASH_H

#include <stdint.h>
#include <stdbool.h>

typedef struct DrvFlash DrvFlash_t;

typedef struct {
uint32_t sector_size; // 扇区大小
uint32_t total_size; // 总容量
uint32_t page_size; // 页大小
} DrvFlash_Info_t;

// 创建/销毁
DrvFlash_t *DrvFlash_Create(void);
void DrvFlash_Destroy(DrvFlash_t *flash);

// 初始化
int DrvFlash_Init(DrvFlash_t *flash);

// 读写
int DrvFlash_Read(DrvFlash_t *flash, uint32_t addr, uint8_t *buf, uint32_t len);
int DrvFlash_Write(DrvFlash_t *flash, uint32_t addr, const uint8_t *buf, uint32_t len);
int DrvFlash_EraseSector(DrvFlash_t *flash, uint32_t addr);

// 信息
int DrvFlash_GetInfo(DrvFlash_t *flash, DrvFlash_Info_t *info);

// 状态
bool DrvFlash_IsReady(DrvFlash_t *flash);

#endif

// drv_flash_w25qxx.c —— W25Qxx 系列 Flash 驱动实现
#include "drv_flash.h"
#include "hal_spi.h"
#include "hal_gpio.h"

#define W25Q_CMD_READ_ID 0x9F
#define W25Q_CMD_READ_DATA 0x03
#define W25Q_CMD_PAGE_PROGRAM 0x02
#define W25Q_CMD_SECTOR_ERASE 0x20
#define W25Q_CMD_READ_STATUS 0x05
#define W25Q_CMD_WRITE_ENABLE 0x06

struct DrvFlash {
HAL_SPI_Handle_t *spi;
HAL_GPIO_Pin_t cs_pin;
DrvFlash_Info_t info;
bool initialized;
};

// 私有函数：发送命令
static int flash_send_cmd(DrvFlash_t *flash, uint8_t cmd)
{
HAL_GPIO_Write(flash->cs_pin, 0);
int ret = HAL_SPI_Transfer(flash->spi, &cmd, NULL, 1);
HAL_GPIO_Write(flash->cs_pin, 1);
return ret;
}

// 私有函数：等待忙状态结束
static int flash_wait_ready(DrvFlash_t *flash, uint32_t timeout_ms)
{
uint32_t start = HAL_GetTick();
uint8_t status;

do {
HAL_GPIO_Write(flash->cs_pin, 0);
uint8_t cmd = W25Q_CMD_READ_STATUS;
HAL_SPI_Transfer(flash->spi, &cmd, NULL, 1);
HAL_SPI_Transfer(flash->spi, NULL, &status, 1);
HAL_GPIO_Write(flash->cs_pin, 1);

if (!(status & 0x01)) return 0; // 不忙了

if (HAL_GetTick() – start > timeout_ms) {
return -2; // 超时
}
} while (1);
}

int DrvFlash_Init(DrvFlash_t *flash)
{
// 读取 ID，确认设备存在
HAL_GPIO_Write(flash->cs_pin, 0);
uint8_t cmd = W25Q_CMD_READ_ID;
uint8_t id[3];
HAL_SPI_Transfer(flash->spi, &cmd, NULL, 1);
HAL_SPI_Transfer(flash->spi, NULL, id, 3);
HAL_GPIO_Write(flash->cs_pin, 1);

if (id[0] == 0x00 || id[0] == 0xFF) {
return -1; // 设备不存在
}

// 根据 ID 填充 info
flash->info.sector_size = 4096;
flash->info.page_size = 256;
flash->info.total_size = 8 * 1024 * 1024; // 8MB

flash->initialized = true;
return 0;
}

int DrvFlash_Write(DrvFlash_t *flash, uint32_t addr, const uint8_t *buf, uint32_t len)
{
if (!flash->initialized) return -1;

// 写使能
flash_send_cmd(flash, W25Q_CMD_WRITE_ENABLE);

// 页编程
HAL_GPIO_Write(flash->cs_pin, 0);
uint8_t cmd = W25Q_CMD_PAGE_PROGRAM;
HAL_SPI_Transfer(flash->spi, &cmd, NULL, 1);
uint8_t addr_bytes[3] = {addr >> 16, addr >> 8, addr};
HAL_SPI_Transfer(flash->spi, addr_bytes, NULL, 3);
HAL_SPI_Transfer(flash->spi, (uint8_t *)buf, NULL, len);
HAL_GPIO_Write(flash->cs_pin, 1);

// 等待写完
return flash_wait_ready(flash, 1000);
}

驱动层的关键点：

• 只依赖 HAL 接口（hal_spi.h、hal_gpio.h），不直接操作寄存器

• 封装了设备的特性（W25Q 的命令集、状态寄存器）

• 提供清晰的错误码

• 不涉及业务逻辑（不关心写入的是什么数据）

驱动层如何做到"可替换"

一个常见的需求是：产品有多个型号，用的 Flash 型号不同（W25Q64、W25Q128、GD25Q64）。如果驱动层写死了 W25Q，换型号就要改代码。

解决方案：驱动接口 + 具体实现分离。

// drv_flash.h —— 通用接口
typedef struct DrvFlash DrvFlash_t;

// 驱动操作表（虚函数表）
typedef struct {
int (*init)(DrvFlash_t *flash);
int (*read)(DrvFlash_t *flash, uint32_t addr, uint8_t *buf, uint32_t len);
int (*write)(DrvFlash_t *flash, uint32_t addr, const uint8_t *buf, uint32_t len);
int (*erase_sector)(DrvFlash_t *flash, uint32_t addr);
} DrvFlash_Ops_t;

struct DrvFlash {
const DrvFlash_Ops_t *ops;
void *priv; // 具体驱动的私有数据
};

// 通用 API
int DrvFlash_Init(DrvFlash_t *flash) {
return flash->ops->init(flash);
}
int DrvFlash_Read(DrvFlash_t *flash, uint32_t addr, uint8_t *buf, uint32_t len) {
return flash->ops->read(flash, addr, buf, len);
}

// drv_flash_w25qxx.c —— W25Q 实现
static const DrvFlash_Ops_t w25q_ops = {
.init = w25q_init,
.read = w25q_read,
.write = w25q_write,
.erase_sector = w25q_erase_sector,
};

DrvFlash_t *DrvFlash_CreateW25Q(HAL_SPI_Handle_t *spi, HAL_GPIO_Pin_t cs)
{
DrvFlash_t *flash = malloc(sizeof(DrvFlash_t));
flash->ops = &w25q_ops;
flash->priv = malloc(sizeof(W25Q_Priv_t));
// 初始化 priv
return flash;
}

应用层只依赖 DrvFlash_t 和通用 API，不关心具体是哪个型号。 在初始化时根据硬件版本选择不同的创建函数：

DrvFlash_t *flash;
if (hardware_version == HW_V1) {
flash = DrvFlash_CreateW25Q(spi, cs);
} else {
flash = DrvFlash_CreateGD25Q(spi, cs);
}
DrvFlash_Init(flash);

四、中间件层：通用服务的复用

中间件层的定位

中间件层是跨项目复用的通用服务。它们不依赖具体硬件，也不依赖具体业务。典型的中间件包括：

• 环形缓冲区（Ring Buffer）

• 协议解析器（Modbus、JSON、自定义协议）

• 日志系统

• 文件系统（FatFS、LittleFS）

• 状态机框架

• 事件总线

中间件层的特点：

中间件层的示例：环形缓冲区

// ring_buffer.h —— 中间件层
#ifndef RING_BUFFER_H
#define RING_BUFFER_H

#include <stdint.h>
#include <stdbool.h>

typedef struct {
uint8_t *buf;
uint32_t size;
volatile uint32_t head; // 写指针
volatile uint32_t tail; // 读指针
} RingBuffer_t;

void RingBuffer_Init(RingBuffer_t *rb, uint8_t *buf, uint32_t size);
bool RingBuffer_Put(RingBuffer_t *rb, uint8_t byte);
bool RingBuffer_Get(RingBuffer_t *rb, uint8_t *byte);
uint32_t RingBuffer_Count(RingBuffer_t *rb);
void RingBuffer_Flush(RingBuffer_t *rb);

#endif

// ring_buffer.c
#include "ring_buffer.h"

void RingBuffer_Init(RingBuffer_t *rb, uint8_t *buf, uint32_t size)
{
rb->buf = buf;
rb->size = size;
rb->head = 0;
rb->tail = 0;
}

// 单生产者调用（ISR 或单个任务）
bool RingBuffer_Put(RingBuffer_t *rb, uint8_t byte)
{
uint32_t next_head = (rb->head + 1) % rb->size;
if (next_head == rb->tail) {
return false; // 满了
}
rb->buf[rb->head] = byte;
rb->head = next_head;
return true;
}

// 单消费者调用（单个任务）
bool RingBuffer_Get(RingBuffer_t *rb, uint8_t *byte)
{
if (rb->head == rb->tail) {
return false; // 空了
}
*byte = rb->buf[rb->tail];
rb->tail = (rb->tail + 1) % rb->size;
return true;
}

这个环形缓冲区可以在 PC 上单元测试：

// test_ring_buffer.c
void test_ring_buffer_basic(void)
{
uint8_t buf[10];
RingBuffer_t rb;
RingBuffer_Init(&rb, buf, 10);

// 写入 5 个字节
for (int i = 0; i < 5; i++) {
assert(RingBuffer_Put(&rb, i) == true);
}
assert(RingBuffer_Count(&rb) == 5);

// 读取 5 个字节
for (int i = 0; i < 5; i++) {
uint8_t byte;
assert(RingBuffer_Get(&rb, &byte) == true);
assert(byte == i);
}
assert(RingBuffer_Count(&rb) == 0);
}

中间件层的价值： 一次编写，多个项目复用。一次测试，所有项目受益。

五、应用层：业务逻辑的归属

应用层该做什么

应用层是业务逻辑的归属地。它知道"要做什么"，不关心"怎么做"。比如：

• 数据采集流程：先读传感器，再滤波，再判断阈值，再上报

• 协议处理：收到 Modbus 请求，解析，执行，构造响应

• 状态机：设备的状态转换逻辑

• 任务调度：创建哪些任务，优先级怎么定

应用层不直接操作硬件，也不直接调用 HAL。 它通过驱动层的接口访问设备，通过中间件层提供的服务处理数据。

应用层与驱动层的交互

应用层通过驱动接口获取数据，然后做业务处理：

// app_sensor.c —— 应用层
#include "drv_temperature.h"
#include "ring_buffer.h"
#include "filter.h"

static DrvTemperature_t *temp_sensor;
static RingBuffer_t temp_history;

void App_SensorInit(void)
{
temp_sensor = DrvTemperature_Create(HAL_I2C_PORT_1, 0x48);
DrvTemperature_Init(temp_sensor);

static uint8_t history_buf[64];
RingBuffer_Init(&temp_history, history_buf, 64);
}

void App_SensorTask(void *pvParameters)
{
for (;;) {
// 通过驱动接口读取原始数据
float raw_temp;
if (DrvTemperature_Read(temp_sensor, &raw_temp) == 0) {
// 应用层做业务处理：滤波
float filtered = Filter_Apply(&temp_filter, raw_temp);

// 应用层做业务判断：阈值告警
if (filtered > TEMP_ALARM_THRESHOLD) {
App_TriggerAlarm(ALARM_HIGH_TEMP);
}

// 应用层决定：是否上报
if (ShouldReport(filtered)) {
App_ReportTemperature(filtered);
}
}

vTaskDelay(pdMS_TO_TICKS(1000));
}
}

关键点： 应用层知道"温度超过阈值要告警"，但不知道"温度传感器是 I2C 接口还是 SPI 接口"。驱动层知道"怎么读 I2C 寄存器"，但不知道"读了之后要判断阈值"。

应用层与中间件层的交互

应用层使用中间件提供的服务，但不关心中间件的实现：

// app_protocol.c —— 应用层
#include "modbus.h" // 中间件层
#include "drv_uart.h"

static Modbus_t modbus;
static DrvUart_t *uart;

void App_ProtocolInit(void)
{
uart = DrvUart_Create(HAL_UART_PORT_1, 115200);
DrvUart_Init(uart);

Modbus_Init(&modbus, MODBUS_SLAVE, 0x01);
}

void App_ProtocolTask(void *pvParameters)
{
uint8_t byte;
uint8_t response[256];
uint32_t response_len;

for (;;) {
// 从驱动层读取数据
if (DrvUart_ReadByte(uart, &byte, 100) == 0) {
// 交给中间件层的 Modbus 解析器
ModbusResult_t result = Modbus_ParseByte(&modbus, byte);

if (result == MODBUS_FRAME_COMPLETE) {
// 应用层处理业务逻辑
App_HandleModbusRequest(&modbus, response, &response_len);

// 通过驱动层发送响应
DrvUart_Write(uart, response, response_len);
}
}
}
}

六、分层带来的收益：一个真实对比

回到开头那个移植项目。如果一开始就分好层，移植的工作量会是什么样？

需要改的文件：

实际移植时间： 大约 3 天。其中 2 天是重写 HAL 层，1 天是调试。

对比没有分层的版本： 5 周。其中 3 周在剥离耦合，2 周在调试。

分层带来的收益是 10 倍以上的效率差异。 而且这个收益在每次换芯片、每次升级硬件时都会重复获得。

七、常见误区与踩坑记录

误区一：HAL 层太厚，变成"业务层"

有些项目的 HAL 层里塞满了业务逻辑，比如：

// HAL 层里做了协议解析
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if (ParseModbusByte(…)) {
HandleModbusCommand(…);
}
}

问题： 换芯片时，这个回调函数要重写，业务逻辑就丢了。或者换协议时，要改 HAL 层，而 HAL 层本不该关心协议。

正确做法： HAL 回调只做数据传递，协议解析放在中间件层，业务处理放在应用层。

误区二：驱动层直接调用应用层

// 驱动层反向依赖
void DrvSensor_OnDataReady(float value)
{
App_OnSensorData(value); // 驱动层调用应用层
}

问题： 依赖方向反了。驱动层应该只提供数据，不关心谁用。

正确做法： 驱动层提供回调注册接口，应用层注册回调：

// 驱动层
typedef void (*DrvSensor_Callback_t)(float value, void *user_data);
void DrvSensor_RegisterCallback(DrvSensor_t *sensor,
DrvSensor_Callback_t callback,
void *user_data);

// 应用层
void App_OnSensorData(float value, void *user_data)
{
// 业务处理
}
DrvSensor_RegisterCallback(sensor, App_OnSensorData, NULL);

误区三：中间件层依赖硬件

有些中间件（比如日志系统）为了性能，直接操作 UART 寄存器。这破坏了中间件层的可移植性。

正确做法： 中间件层通过接口与硬件交互。比如日志系统提供一个"输出函数"接口，由应用层注入具体的 UART 发送函数：

// 中间件层
typedef void (*Log_OutputFunc_t)(const char *str);
void Log_Init(Log_OutputFunc_t output);
void Log_Info(const char *fmt, …);

// 应用层
void App_LogOutput(const char *str)
{
DrvUart_Write(uart, (const uint8_t *)str, strlen(str));
}
Log_Init(App_LogOutput);

误区四：分层过度，接口太多

分层是为了降低耦合，不是为了"看起来专业"。如果一个小项目只有三个文件，硬要分成 HAL/驱动/中间件/应用四层，反而增加了复杂度。

判断标准： 如果这个项目永远不会换芯片，也不会复用代码，那分两层就够了（硬件层 + 业务层）。分层程度应该与项目的复杂度、生命周期、复用需求匹配。

误区五：接口不稳定，频繁变化

HAL 接口一旦定义，就应该尽量稳定。如果因为某个项目的特殊需求频繁修改接口，说明接口设计有问题。

正确做法： 接口设计时考虑通用性。如果某个项目有特殊需求，通过扩展接口（而不是修改接口）来满足。比如：

// 基础接口
int HAL_UART_Send(HAL_UART_Port_t port, const uint8_t *data, uint32_t len);

// 扩展接口（不修改基础接口）
int HAL_UART_SendAsync(HAL_UART_Port_t port, const uint8_t *data, uint32_t len,
HAL_UART_TxCompleteCallback_t callback, void *user_data);

八、本篇小结

驱动分层的核心是隔离变化。硬件会变，业务逻辑尽量不变。分层的目的，是让硬件变化时，只需要改最少的地方。

第一，分层的核心原则是依赖方向。 上层依赖下层的接口，不依赖下层的实现。下层不知道上层的存在。硬件相关的代码集中在 HAL 层，上层代码不直接操作寄存器。

第二，HAL 层要薄。 只做硬件操作，不做任何决策。HAL 层是唯一允许直接操作寄存器的层，它屏蔽芯片差异，提供最小可用的操作接口。

第三，驱动层封装设备特性。 它知道设备的寄存器地址、初始化序列、错误处理方式，但不涉及业务逻辑。通过"接口 + 实现分离"，支持多型号设备的可替换。

第四，中间件层提供跨项目复用的通用服务。 环形缓冲区、协议解析器、日志系统、文件系统，这些与硬件无关、与业务无关的代码，应该独立成层，便于测试和复用。

第五，应用层是业务逻辑的归属地。 它知道"要做什么"，不关心"怎么做"。通过驱动层接口访问设备，通过中间件层服务处理数据。

分层的收益是复利式的。 每次换芯片、每次升级硬件、每次新增型号，分层带来的效率差异都会重复获得。

下一篇，我们讲资源受限下的日志系统设计。这是模块一的最后一篇，也是把前面所有内容串起来的一篇。我会展示怎么用环形缓冲区 + DMA + 低优先级日志任务，设计一个在 64KB RAM 的 MCU 上运行、不影响实时性、又能保留足够现场信息的日志系统。

思考题

欢迎在评论区留下你的答案。下一篇见。

💖 点赞 + 收藏 + 关注

如果这篇文章让你对驱动分层有了清晰的认识，点赞让更多同行看到，收藏方便随时查阅，关注不错过下一篇《资源受限下的日志系统设计》。
