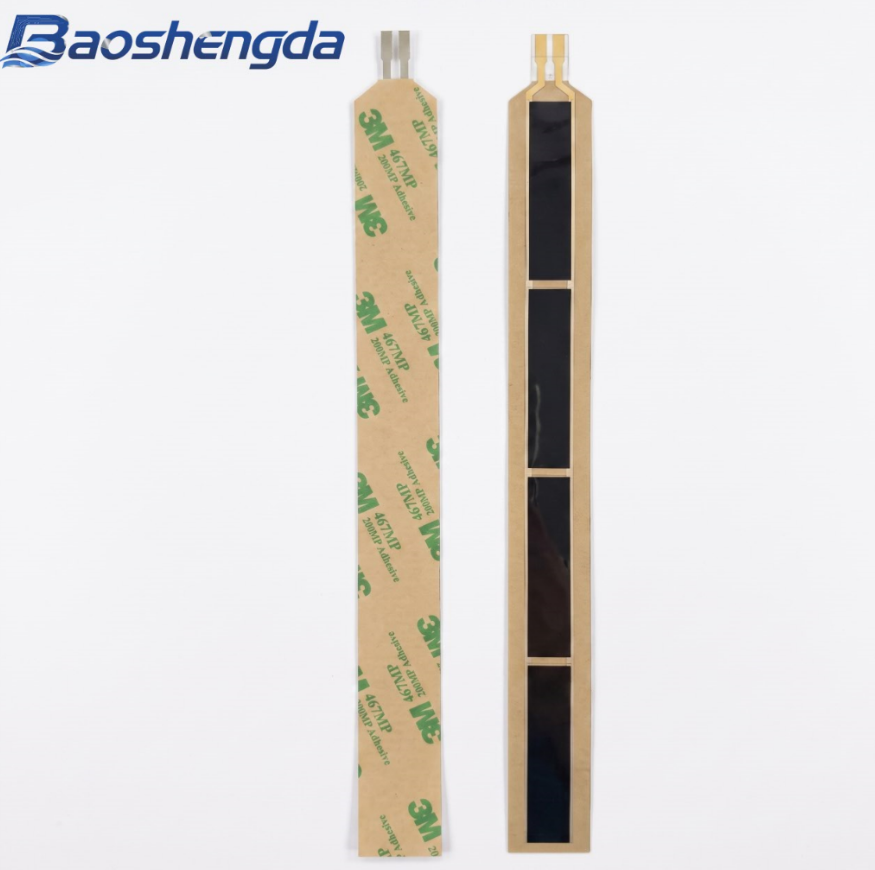

网硕互联帮助中心FSR薄膜压力传感器的输出信号通常以电阻变化形式呈现，需要经过信号调理电路转换为可用的电压或数字信号。在这个过程中，各类噪声可能叠加在有用信号上，降低测量分辨率和系统可靠性。噪声来源多样，抑制手段也需要从电路设计、布局布线、器件选型等多个维度综合考虑。
传感器自身的热噪声与接触噪声
FSR传感器感压层中导电颗粒之间的接触并非理想欧姆接触，接触电阻本身会产生额外的噪声分量。这种接触噪声的频谱特征与频率相关，在低频段表现更为明显，通常被称为闪烁噪声或噪声。当传感器工作在极低频或准静态测量条件下，这类噪声对信号质量的影响尤为突出。
热噪声则与传感器阻值和温度直接相关，属于宽频带白噪声。传感器阻值越高，热噪声电压越大。产品规格中会给出典型阻值范围，设计信号调理电路时可以据此估算热噪声的量级，判断其是否在系统噪声预算之内。
分压电路中的噪声传递
FSR传感器最常见的驱动方式是电阻分压，即将传感器与一个固定参考电阻串联后施加激励电压，从分压点取出电压信号。这种结构中，激励电压的任何波动都会直接传递到输出端。如果激励源来自普通稳压器或数字电源，其纹波和开关噪声会调制到传感器信号上。
抑制这类噪声的有效手段是使用低噪声基准电压源作为激励。精密基准源的输出噪声密度通常在微伏量级，远优于普通稳压器。同时，在激励电压进入分压网络之前加入低通滤波，可以进一步衰减高频噪声分量。滤波器的截止频率需要根据信号带宽来设定，既要滤除噪声又不能影响有用信号的响应速度。
放大器级的噪声贡献
分压后的信号通常较为微弱，需要运算放大器进行放大。运放自身的输入电压噪声和输入电流噪声会叠加在信号上。对于FSR传感器这类中等阻值的信号源，电压噪声往往是主要矛盾。选择低噪声运放、合理设定闭环增益、控制电路带宽，是降低放大器级噪声的基本手段。
多级放大时，第一级的噪声贡献最为关键，因为后续各级的噪声会被前级增益所抑制。同时，第一级运放的供电应采用独立的去耦和滤波措施，避免数字电路的开关噪声通过电源耦合进来。
布局布线中的干扰拾取
传感器信号线从敏感元件走到调理电路的这段路径，是外部干扰侵入的主要通道。电磁场感应、地线回流、数字信号串扰都可能在这段走线上引入噪声。缩短信号路径长度、使用屏蔽线缆或同轴结构、将模拟走线与数字走线分离，是布局层面的基本措施。
在PCB设计中，模拟地和平面的完整性对噪声抑制至关重要。包括模拟区域的铺地策略、过孔位置和去耦电容的摆放原则。遵循这些建议可以有效降低板级噪声。
数字滤波的后期处理
经过模拟调理后进入ADC的信号仍可能残留部分噪声，数字滤波提供了进一步的抑制手段。移动平均滤波、低通IIR滤波、卡尔曼滤波等算法可以根据信号特性选择使用。需要注意的是，数字滤波会引入延迟，在实时性要求高的应用中需要权衡滤波深度和响应速度。
采样率的设定也会影响数字滤波的效果。较高的采样率配合抽取滤波可以获得更好的噪声抑制比，但会增加处理器负担和功耗。在电池供电的便携设备中，这一权衡尤为重要。
FAQ
问：FSR传感器的信号噪声主要有哪些来源？
答：主要包括传感器自身的接触噪声和热噪声、激励电压的纹波和漂移、放大器的输入噪声、以及布局布线中拾取的外部电磁干扰。不同应用环境下各分量的占比不同，需要逐一排查。
问：如何判断噪声是来自传感器还是调理电路？
答：可以用精密电阻替代传感器接入电路，观察输出噪声是否明显降低。如果替换后噪声大幅下降，说明传感器本身是主要噪声源；如果噪声水平变化不大，则问题更可能在调理电路或后续环节。
问：低通滤波会不会影响传感器的动态响应？
答：会。低通滤波器的截止频率决定了系统能够通过的最高信号频率。截止频率设得越低，噪声抑制越好但动态响应越慢。需要根据被测信号的频率成分来合理设定，在噪声抑制和响应速度之间取得平衡。
